Modul Pengendali Terprogram ControlLogix Allen-Bradley 1756-L60M03SE

Deskripsi

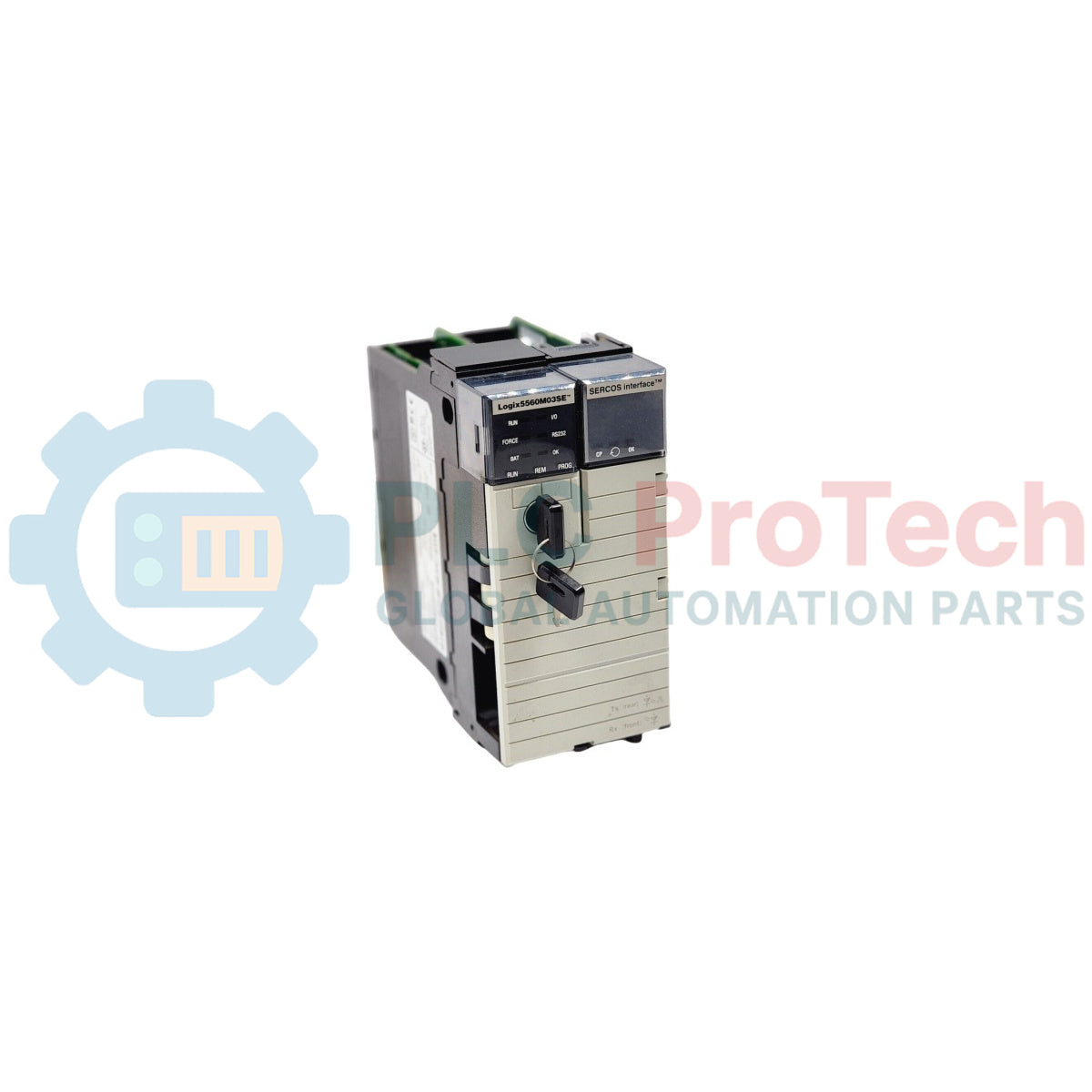

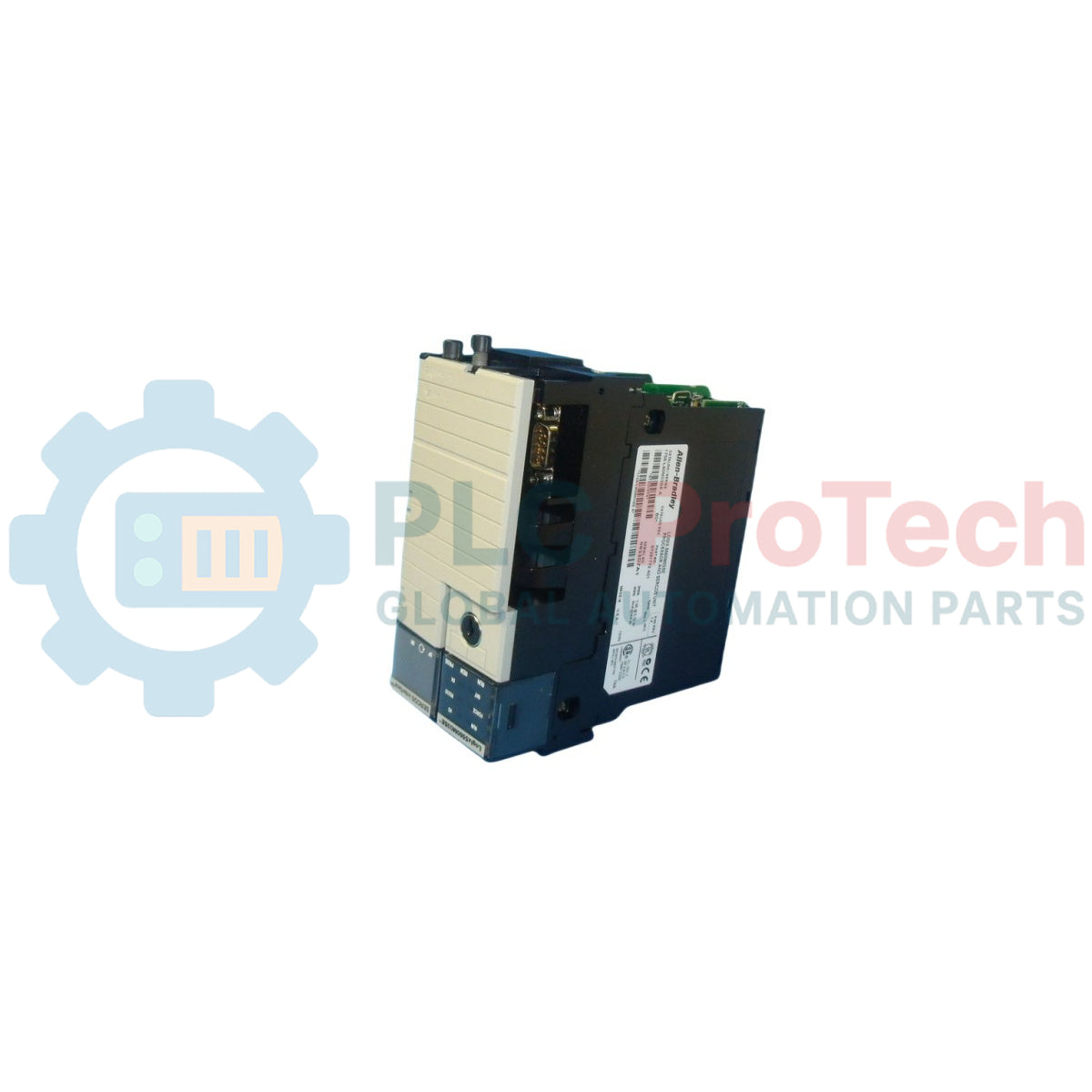

Allen-Bradley 1756-L60M03SE adalah modul pengontrol kombinasi dua slot yang termasuk dalam keluarga produk ControlLogix 5560. 1756-L60M03SE dilengkapi memori data dan logika terintegrasi sebesar 750 KB serta kapasitas memori I/O sebesar 478 KB. Dirancang dengan antarmuka SERCOS tiga sumbu terintegrasi, 1756-L60M03SE memberikan kinerja yang serupa dengan pengontrol ControlLogix 5563 sekaligus menyediakan kontrol gerak langsung untuk hingga tiga drive antarmuka SERCOS.

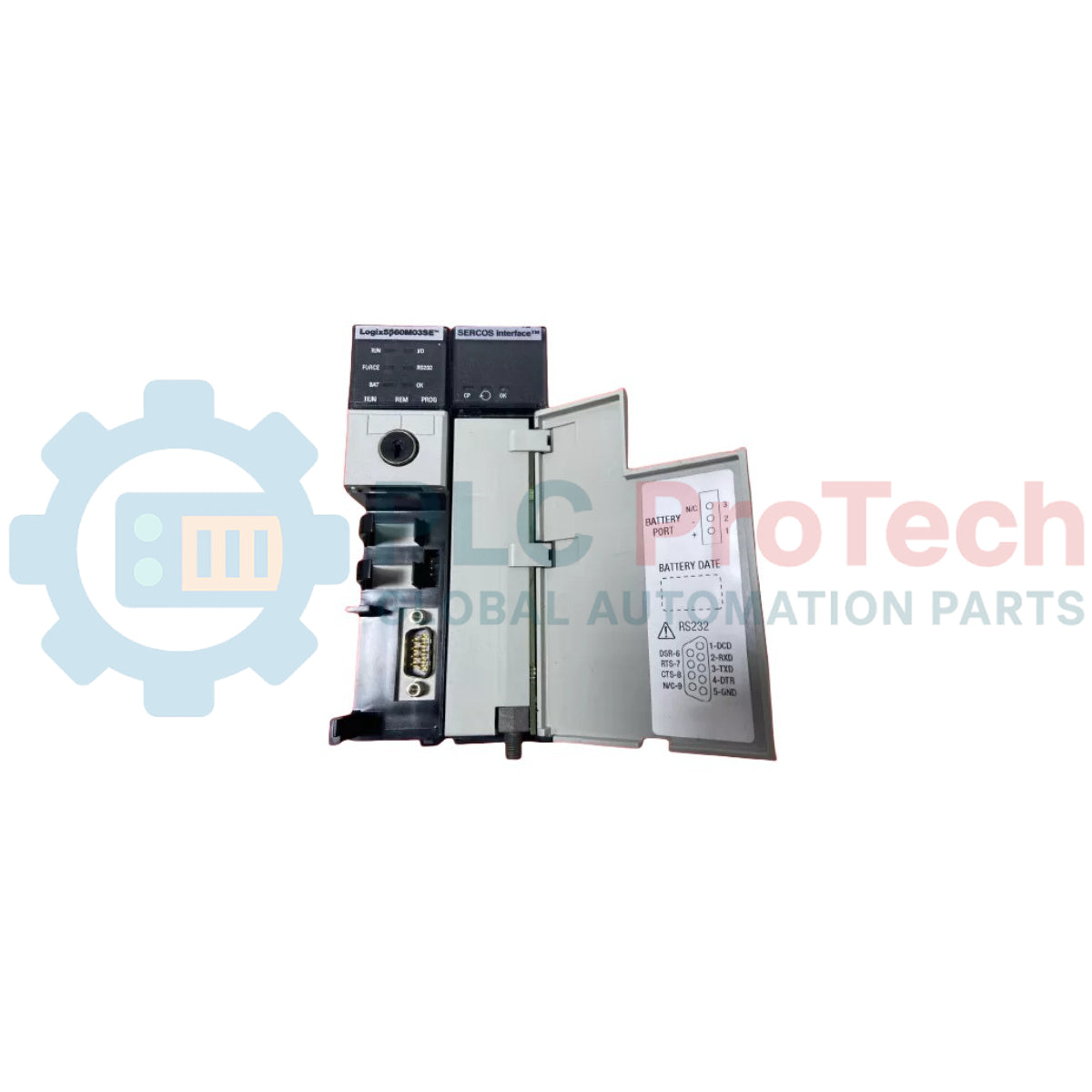

1756-L60M03SE memiliki satu port komunikasi serial RS-232 terintegrasi dan mendukung berbagai jaringan industri melalui modul komunikasi ControlLogix opsional, termasuk EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O, dan SynchLink. Sesuai dengan IEC 61131-3, 1756-L60M03SE mendukung bahasa pemrograman standar, termasuk Relay Ladder, Structured Text, Function Block Diagram, dan Sequential Function Chart (SFC).

Fitur

• Pengontrol kombinasi ControlLogix dua slot dengan antarmuka SERCOS 3 sumbu terintegrasi
• Memori data dan logika internal sebesar 750 KB dengan memori I/O sebesar 478 KB
• Penyimpanan memori nonvolatil melalui kartu Industrial CompactFlash 1784-CF64 opsional
• Dukungan pencadangan baterai tambahan menggunakan modul baterai 1756-BATM
• Dukungan pemrograman multibahasa yang sesuai dengan IEC 61131-3 (Relay Ladder, Structured Text, Function Block Diagram, SFC)
• Mendukung hingga 250 koneksi pengontrol
• Dukungan gerak terintegrasi untuk input Encoder, LDT, dan SSI
• Kemampuan perluasan kontrol gerak melalui modul sasis opsional (misalnya, 1756-M03SE, 1756-HYD02, 1756-M02AE, 1756-M02AS)

Aplikasi

• Sistem kontrol gerak servo SERCOS multiasis
• Jaringan proses terdistribusi dan otomasi diskret
• Mesin pengemasan, penanganan material, dan perakitan yang kompleks
• Arsitektur PAC terdistribusi mandiri atau multirak

Spesifikasi Teknis

Panduan Pemasangan

• Penempatan Modul: Pastikan pengontrol dua slot terpasang dengan kuat pada slot backplane yang bersebelahan di dalam sasis 1756 ControlLogix yang kompatibel sebelum daya dialirkan.
• Topologi Cincin SERCOS: Saat menghubungkan drive antarmuka SERCOS ke port optik, pastikan setiap sumbu pada cincin SERCOS menggunakan nomor node yang unik. Pastikan setiap modul SERCOS tambahan di dalam sasis memiliki cincin independennya sendiri.
• Tindakan Pencegahan Jaringan DH-485: Lepaskan pengontrol dari jaringan DH-485 apa pun sebelum melakukan pembaruan firmware untuk mencegah kegagalan komunikasi jaringan.
• Pembumian & Pelindung: Ikuti panduan sistem ControlLogix standar untuk pembumian sasis dan penanganan media serat optik guna mengurangi interferensi EMI/RFI.
