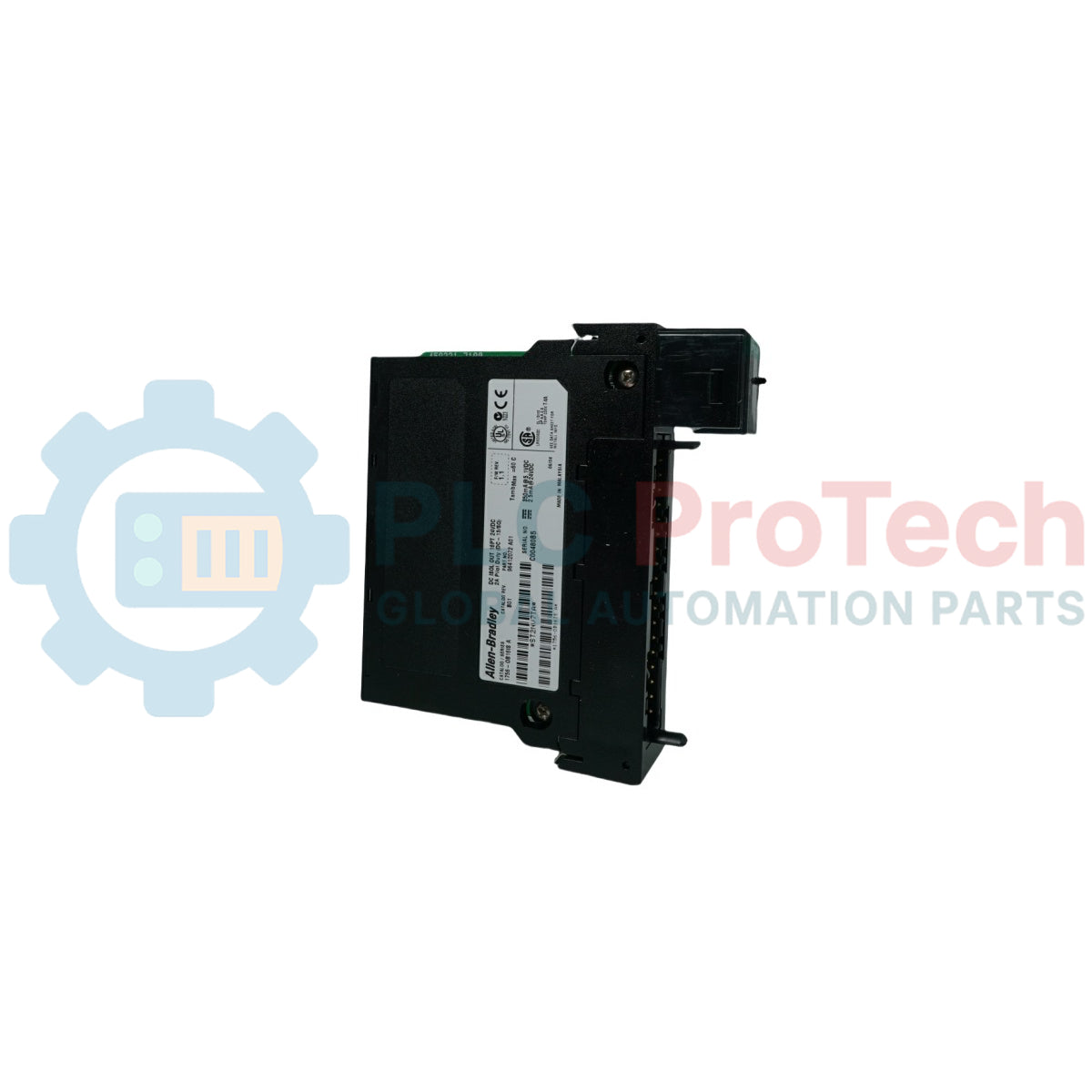

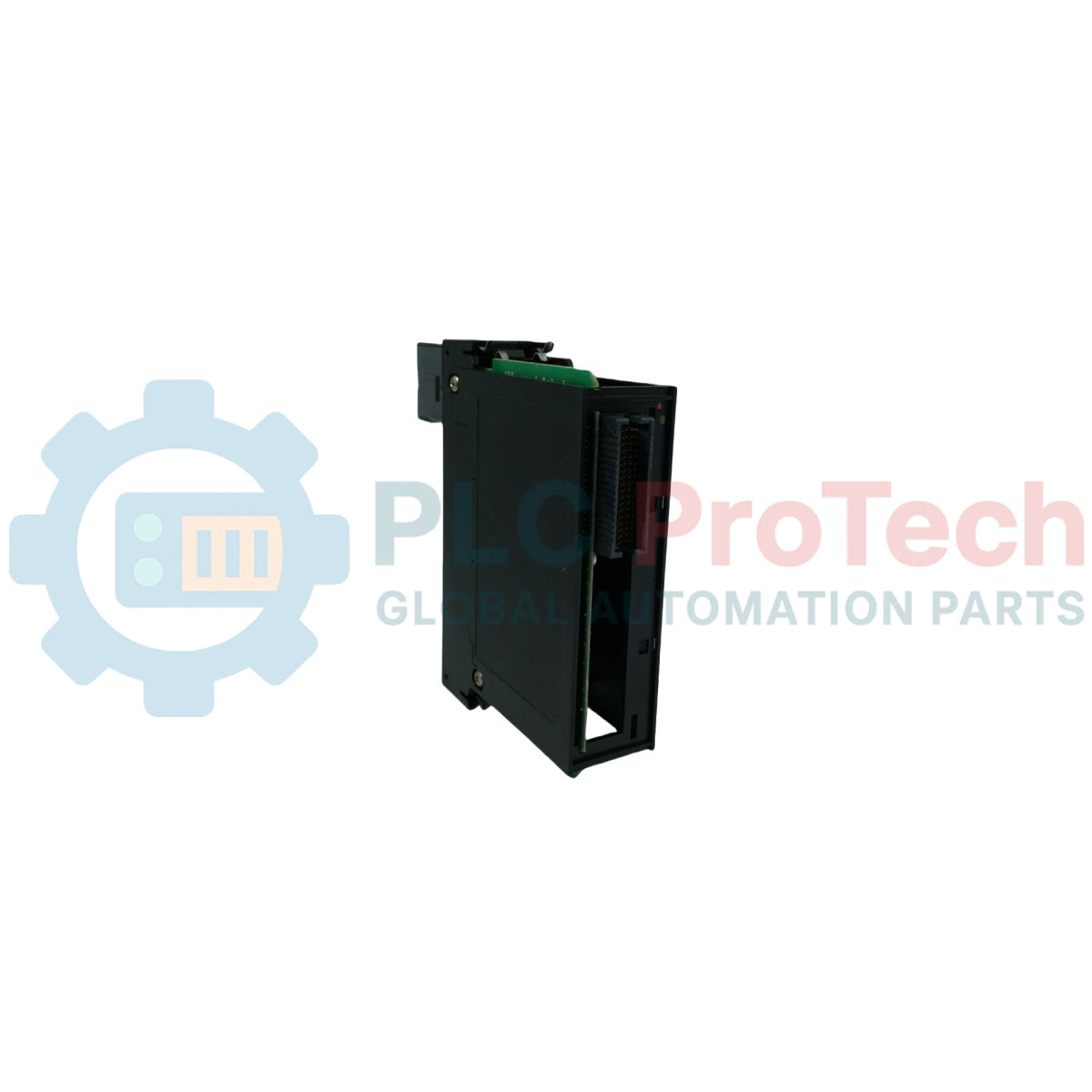

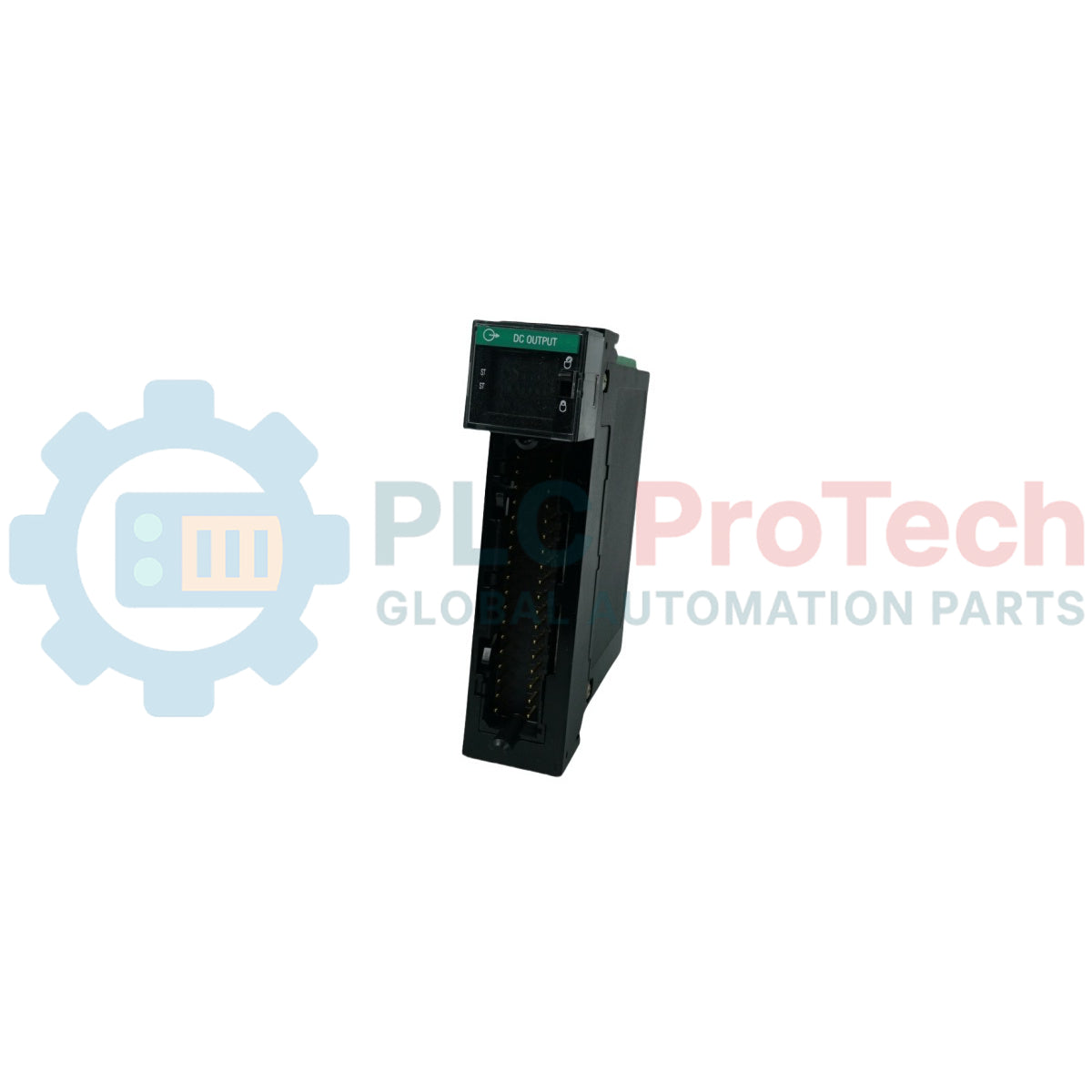

1756-OB16IS adalah komponen eksekusi output digital yang dirancang untuk konfigurasi sistem ControlLogix. Komponen ini beroperasi dalam rentang tegangan nominal 12/24 V DC, dengan 16 kanal berupa titik individual yang terisolasi untuk melindungi sirkuit hilir dari gangguan sinyal silang dan lonjakan transien. Modul ini mengintegrasikan 8 titik output terjadwal untuk memungkinkan sinkronisasi presisi dengan urutan mesin terkoordinasi berdasarkan Coordinated System Time. Modul ini dipasang di dalam slot kontrol standar dan berinteraksi dengan beban lapangan industri melalui rakitan terminasi lepasan yang ditentukan, sehingga menyediakan aktuasi deterministik dan status pemrosesan yang stabil dalam berbagai konfigurasi kontrol manufaktur.

Fitur

• Mengintegrasikan 16 kanal output terisolasi yang menyediakan isolasi dasar antara titik output dan sirkuit backplane.
• Memiliki 8 output terjadwal yang memungkinkan pelaksanaan tugas bertanda waktu terhubung langsung dengan arsitektur kontrol terkoordinasi.
• Menyediakan pencocokan beban sinking atau sourcing dengan rentang operasi 10 V DC hingga 30 V DC di lapangan.
• Menyediakan verifikasi visual berkelanjutan terhadap status eksekusi setiap kanal output independen dan kesehatan perangkat keras modul.
• Mendukung opsi penguncian elektronik yang dapat dikonfigurasi melalui perangkat lunak untuk memastikan pencocokan modul perangkat keras yang akurat saat penggantian slot.

Aplikasi

• Mesin penyortiran berkecepatan tinggi dan pelacakan diskret yang memerlukan kontrol urutan berwaktu.
• Loop switching katup solenoid dan sirkuit penggerak relai pilot terisolasi.
• Elemen pemanas industri multizona yang memerlukan pulsa kontrol tersinkronisasi.

Spesifikasi Teknis

Pedoman Pemasangan

• Pastikan perutean konduktor mengikuti pedoman yang ditentukan untuk jalur Kategori Kabel 1 guna mengurangi crosstalk dengan komponen daya bertegangan tinggi.
• Gunakan hanya Blok Terminal Lepas-Pasang ControlLogix yang disetujui, khususnya model 1756-TBCH atau 1756-TBS6H, untuk menyambungkan output medan eksternal.
• Atur atribut penguncian elektronik berbasis perangkat lunak secara akurat dalam konfigurasi proyek untuk mencegah kesalahan penggantian modul yang tidak sesuai.
• Terapkan faktor penurunan arus yang sesuai saat suhu lingkungan pengoperasian meningkat, dengan membatasi arus per titik hingga 1 A saat mencapai 60 degC.
• Pasang rakitan rangka terbuka di dalam penutup yang memiliki segel penghalang pelindung yang sesuai terhadap partikel lingkungan.

Kepatuhan dan Sertifikasi

• Peralatan Kontrol Industri terdaftar cULus (File UL E65584)
• Terdaftar cULus untuk Lokasi Berbahaya Kelas I, Divisi 2 Grup A, B, C, D (File UL E194810)
• CE (Direktif EMC Uni Eropa 2014/30/EU, EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2; Direktif LVD 2014/35/EU, EN 61131-2)
• RCM (Undang-Undang Radiokomunikasi Australia, EN 61000-6-4)
• ATEX (Direktif ATEX Uni Eropa 2014/34/EU, EN IEC 60079-0, EN IEC 60079-7, II 3 G Ex ec IIC T4 Gc, UL22ATEX2820X)
• IECEx (IEC 60079-0, IEC 60079-7, II 3 G Ex ec IIC T4 Gc, IECEx UL 22.0065X)
• UKex (Peraturan UKEX 2016 No. 1107, Perlindungan peralatan dengan peningkatan keselamatan "e", UL22UKEX2602X, klasifikasi Zona 2)
• KC (Registrasi Peralatan Penyiaran dan Komunikasi Korea, Pasal 58-2 Undang-Undang Gelombang Radio)
• UKCA (2016 No. 1091, 2016 No. 1101, 2016 No. 1107, 2012 No. 3032)
• Maroko (Keputusan Menteri No. 6404-15)
• CCC (2020122309111998, Aturan Implementasi CCC CNCA-C23-01 Produk Listrik Tahan Ledakan)
