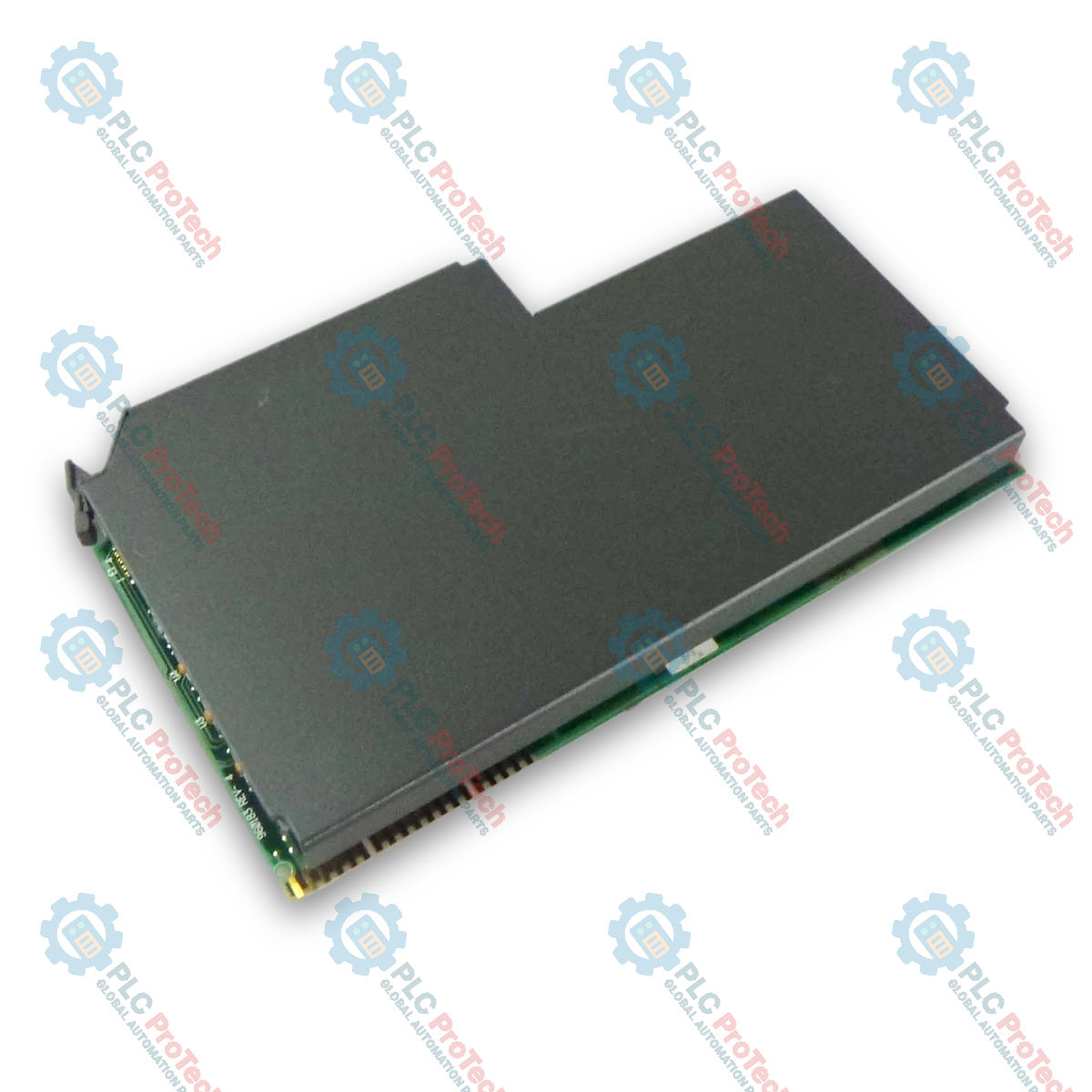

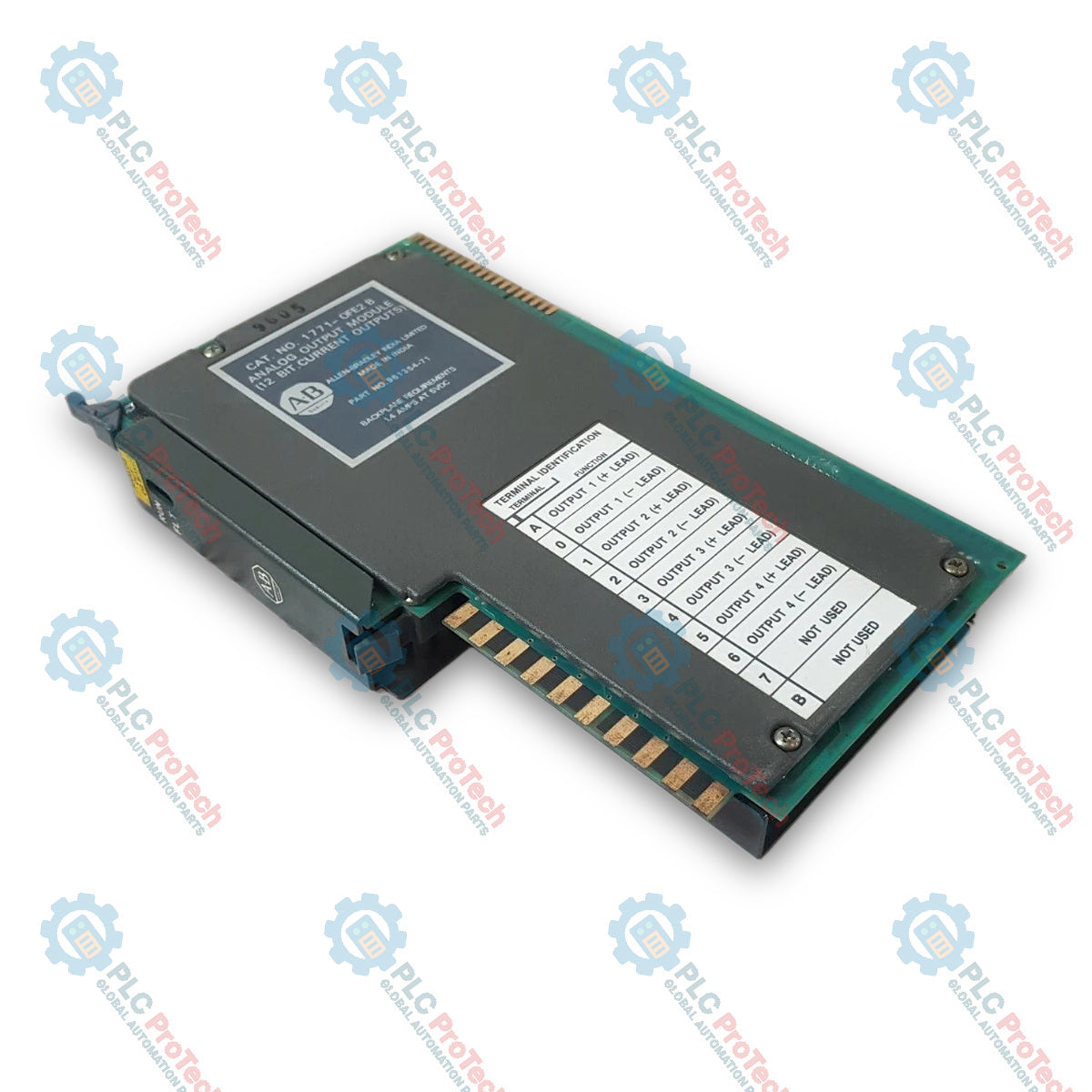

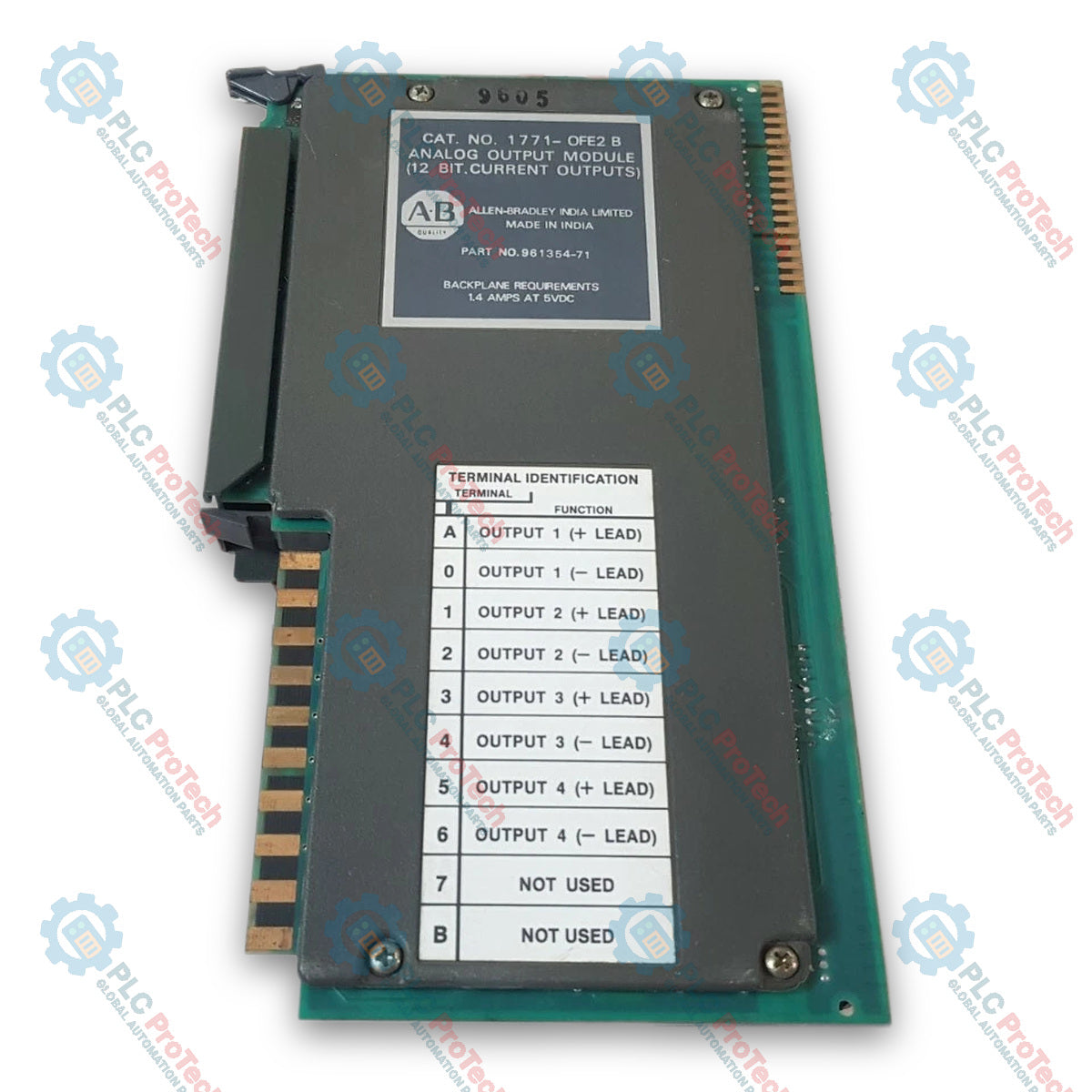

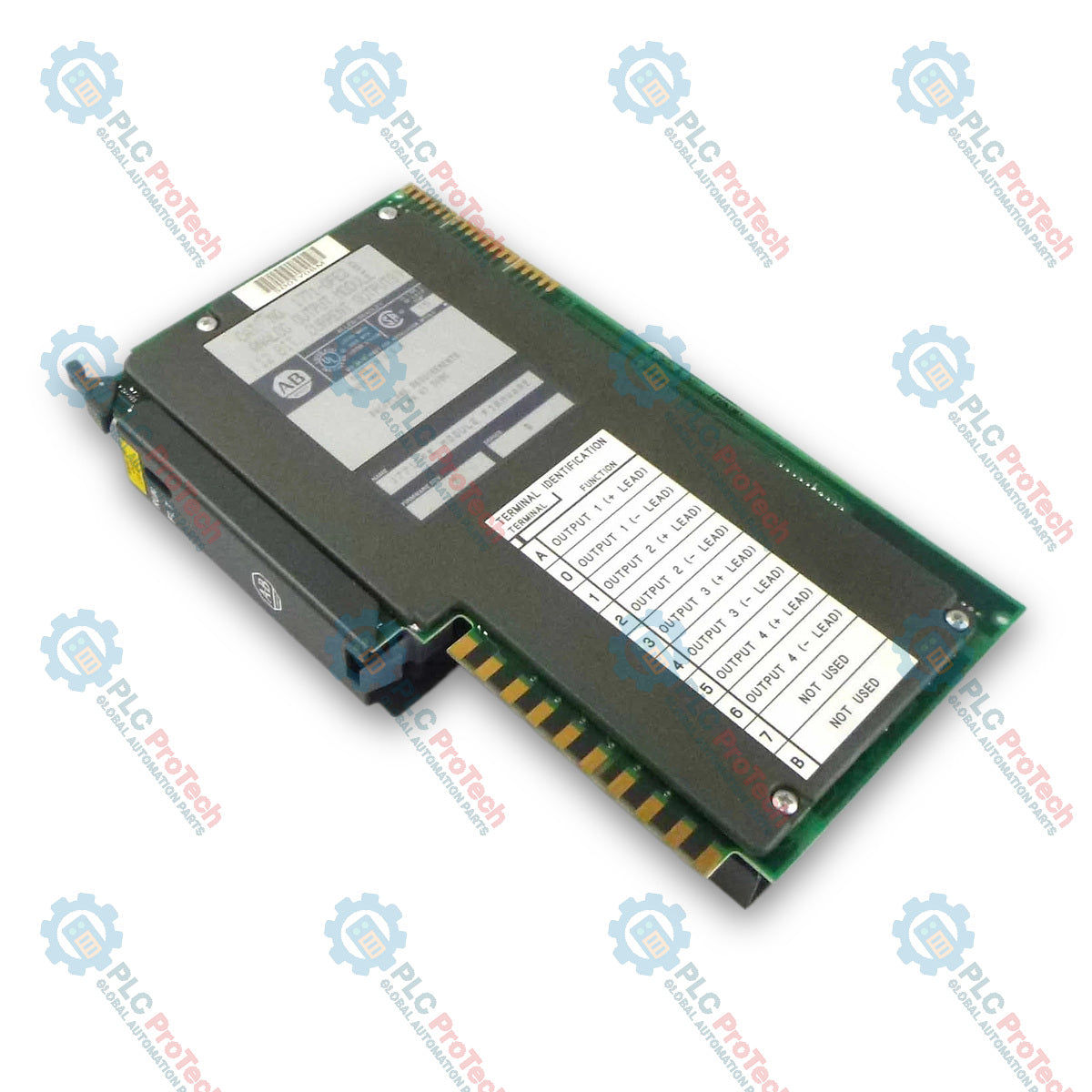

Modul Output Analog PLC-5 Allen-Bradley 1771-OFE2

Deskripsi

Allen-Bradley 1771-OFE2 (Seri A dan B) adalah modul output analog cerdas dengan slot tunggal yang dirancang untuk sistem sasis I/O PLC-5 / 1771. Modul ini memiliki empat (4) kanal arus diferensial yang terisolasi secara individual dan menghasilkan sinyal output 4 hingga 20 mA yang ditetapkan dari pabrik. Modul ini mengonversi data digital—yang disuplai melalui biner, biner komplemen 2, atau desimal berkode biner (BCD) 4 digit—menjadi sinyal output analog proporsional. Modul ini dapat secara otomatis mengonversi nilai proses mentah menjadi satuan teknik standar seperti derajat Celsius, derajat Fahrenheit, galon per menit, atau pon per inci persegi.

1771-OFE2 banyak digunakan untuk mengontrol Elemen Kontrol Akhir (FCE) seperti Variable Frequency Drive (VFD), damper, kisi-kisi, dan katup kontrol. Modul ini juga ideal untuk menjalankan output pengontrol PID dalam loop tertutup atau mentransmisikan ulang variabel proses ke isolator sinyal, meter panel, perekam grafik, dan pencatat data. Didukung langsung dari backplane I/O, modul ini tidak memerlukan catu daya eksternal dan mendukung pemrograman transfer blok (BTW/BTR) untuk konfigurasi serta pelaporan diagnostik.

Fitur

• 4 Kanal Terisolasi: Memiliki 4 output arus diferensial yang terisolasi secara individual (isolasi 1000V DC / 1500V optoelektronik).
• Rentang Output Arus: Rentang 4 hingga 20 mA DC yang ditetapkan dari pabrik.
• Format Data Fleksibel: Mendukung biner natural 12-bit, BCD, atau biner komplemen 2, dengan penskalaan hingga ±9999.
• Satuan Teknik Terpasang: Mengonversi data mentah langsung ke satuan seperti °C, °F, GPM, atau PSI.
• Didukung Backplane: Beroperasi hanya dengan daya backplane sasis 1,5A @ 5V DC; tidak memerlukan catu daya eksternal.
• Respons Cepat: Waktu penyelesaian DAC maksimum 0,8 ms, dengan waktu pembaruan pemindaian kanal yang cepat.
• Mode Fail-Safe: Mode output Kondisi Terakhir yang dapat dikonfigurasi (MAKS, MIN, TENGAH, atau TAHAN KONDISI TERAKHIR) saat terjadi kegagalan komunikasi.
• LED Diagnostik: LED RUN hijau dan FAULT merah pada panel depan dengan diagnostik mandiri saat penyalaan.

Aplikasi

• Menggerakkan pengontrol kecepatan motor frekuensi variabel (VFD)
• Kontrol posisi untuk katup, damper, dan kisi-kisi
• Eksekusi output loop kontrol PID otomatis
• Transmisi ulang sinyal ke meter panel, perekam grafik, dan pencatat data

Spesifikasi Teknis

Koneksi Lengan Pengkabelan Lapangan (1771-WC)

Lengan pengkabelan 1771-WC memungkinkan modul diganti tanpa memutuskan pengkabelan lapangan.

Panduan Pemasangan

• Tindakan Pencegahan Daya: Selalu putuskan dan lakukan lockout pada daya backplane dan pengkabelan lapangan sebelum memasukkan, melepas, atau menghubungkan kabel ke modul.
• Penguncian Backplane: Pasang pita pengunci backplane di antara pin 10 dan 12, serta antara pin 26 dan 28 pada konektor atas untuk memastikan orientasi modul yang benar.
• Lokasi Rangka: Modul dapat dipasang di slot tunggal mana pun pada rangka I/O 1771. Hindari menempatkannya dalam grup modul yang sama dengan modul diskret berdensitas tinggi atau tepat bersebelahan dengan modul AC atau DC tegangan tinggi.
• Pengkabelan dan Pelindung: Gunakan kabel pasangan tunggal berpelindung Belden 8761 untuk jalur sinyal. Perpanjang pelindung foil dan kabel drain hanya sampai ujung rangka, lalu hubungkan ke bus pentanahan satu titik.
• Lengan Pengkabelan Lapangan: Pasang lengan pengkabelan 1771-WC ke batang horizontal rangka. Kencangkan sekrup terminal dengan torsi 7-9 lb-in (0.6-1.1 Nm).

Kepatuhan dan Sertifikasi

• Bersertifikat CSA (Kelas I, Divisi 2, Grup A, B, C, D, lokasi berbahaya atau tidak berbahaya)
• Terdaftar UL (Kelas I, Divisi 2, Grup A, B, C, D, lokasi berbahaya atau tidak berbahaya)
• Bertanda CE (Petunjuk EMC 89/336/EEC sesuai EN 50081-2 & EN 50082-2; Petunjuk Tegangan Rendah 73/23/EEC sesuai EN 61131-2)
