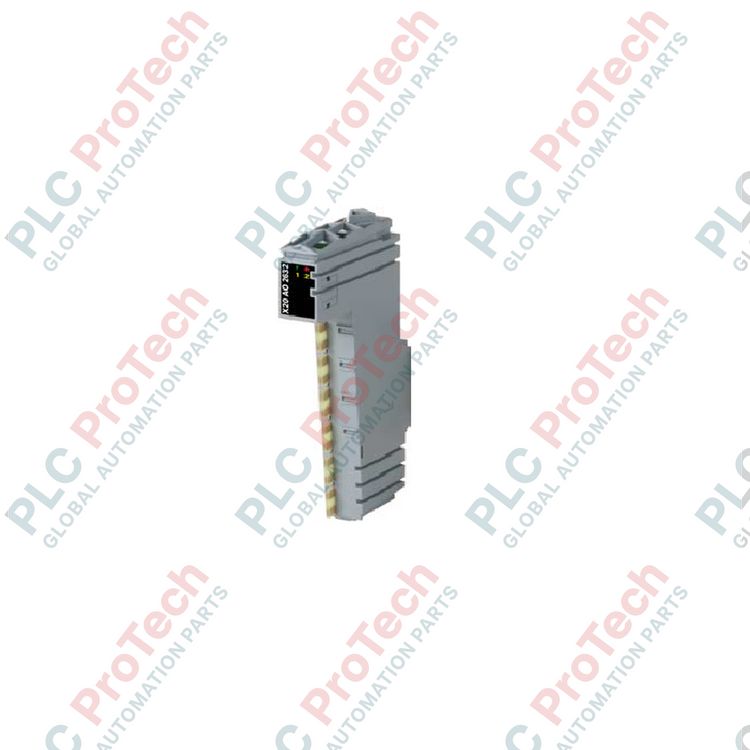

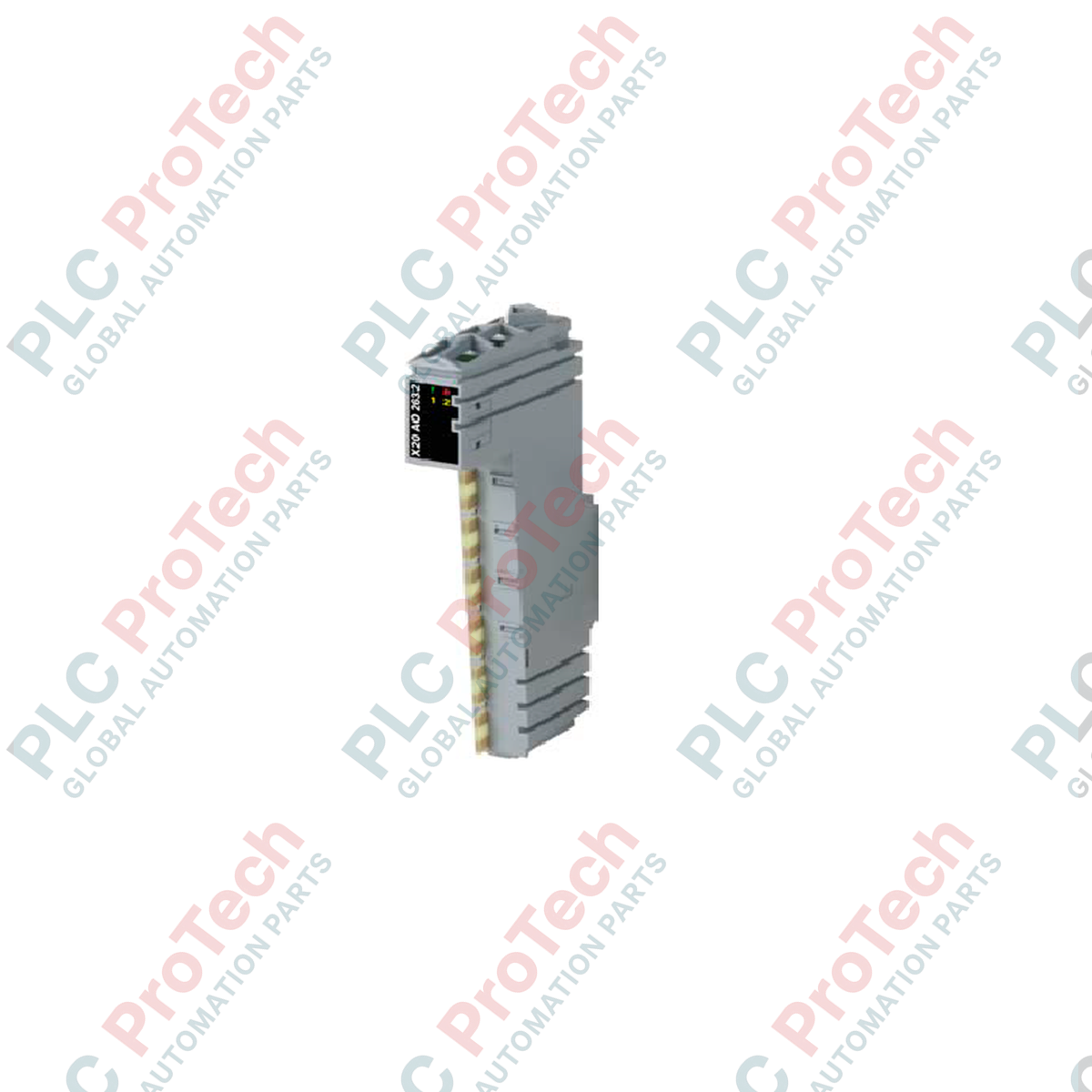

Modul Keluaran Analog B&R X20AO2632

Pemrosesan Sinyal dan Sinkronisasi Sistem

 X20AO2632 (X20 AO 2632) adalah modul keluaran analog dua kanal berpresisi tinggi yang dikembangkan untuk arsitektur Sistem B&R X20. Dirancang untuk aplikasi proses kritis, termasuk pengendalian governor turbin, pemosisian katup proporsional, dan referensi kecepatan penggerak servo berkecepatan tinggi, modul ini menyediakan pembangkitan sinyal kendali yang sangat akurat.

Dengan mengintegrasikan konverter digital-ke-analog (DAC) berkecepatan tinggi yang beroperasi pada resolusi 16-bit,  X20AO2632 menghasilkan rentang keluaran stabil sebesar  $\pm$10 V atau 0 hingga 20 mA. Konversi sinyal hanya memerlukan 50 $\mu$s untuk semua kanal secara bersamaan. Eksekusi konversi yang cepat ini, dipadukan dengan protokol sinkronisasi perangkat keras NetTime terintegrasi, menjadikan modul ini ideal untuk arsitektur loop tertutup deterministik yang ketat, dengan kebutuhan jitter pemrosesan minimal dan penyelarasan waktu yang ketat guna mempertahankan kestabilan proses.

Konfigurasi Keluaran dan Keamanan Perangkat Keras

Antarmuka fisik menyediakan distribusi sinyal tegangan dan arus yang fleksibel melalui koneksi terminal independen khusus. Untuk konfigurasi tegangan, resolusi konversi ditetapkan pada $\pm$15-bit, sedangkan konfigurasi arus menggunakan struktur data native 15-bit.

Untuk mencegah perilaku mesin yang tidak menentu selama inisialisasi sistem, modul ini dilengkapi relai pengaktif elektronik internal. Relai ini secara fisik memutus sirkuit keluaran dari perangkat lapangan eksternal selama proses boot pengendali, sehingga tegangan yang belum terkalibrasi atau transien tidak mencapai aktuator yang terhubung sebelum aplikasi pusat mencapai kondisi operasi yang stabil.

Data Kinerja Teknis

FAQ Operasi Lapangan dan Dukungan

Bagaimana revisi modul yang berbeda memengaruhi waktu respons sistem?

Kode revisi perangkat keras yang lebih lama dari H0 memerlukan waktu penetapan 1 ms di seluruh rentang sinyal. Revisi H0 dan yang lebih baru menggunakan elektronik internal yang ditingkatkan, sehingga nilainya berkurang setengah menjadi 500 $\mu$s. Jika proses Anda memerlukan penyesuaian berfrekuensi tinggi, pastikan persediaan suku cadang fisik Anda sesuai dengan status revisi terbaru.

Bagaimana relai pengaktif internal mengelola keselamatan saat sistem mengalami kerusakan?

Relai pengaktif internal terhubung langsung ke sirkuit pengawas dan pemantauan komunikasi modul. Jika PLC pusat tidak aktif atau komunikasi bidang belakang terputus, relai segera terbuka. Hal ini menurunkan keluaran lapangan ke kondisi tanpa daya, alih-alih mempertahankan nilai analog lama yang berpotensi berbahaya.

Apa saja yang termasuk dalam berat pengiriman tercantum sebesar 2.0 kg?

Spesifikasi pengiriman 2.0 kg mencakup keseluruhan pengemasan logistik tugas berat. Modul dikirim dalam lapisan pelindung antistatis yang tebal, ditempatkan di dalam rongga peredam guncangan cetak berdensitas tinggi yang dibuat khusus, lalu dikemas dengan sisipan kardus struktural untuk melindungi komponen analog yang rapuh dari getaran fisik berat selama pengangkutan.

Aturan Komisioning Lapangan dan Pengkabelan Rekayasa

• Pemilihan Terminal Khusus untuk Jenis Sinyal: Modul menangani keluaran tegangan ($\pm$10 V) dan arus (0 hingga 20 mA) melalui pin koneksi terminal yang berbeda. Verifikasi kebutuhan kelistrikan perangkat lapangan Anda dan petakan kabel sinyal secara tepat ke terminal yang ditentukan. Menghubungkan loop arus impedansi rendah ke konfigurasi terminal tegangan dapat menyebabkan tekanan pada komponen internal.

• Pelindung Analog dan Pencegahan Loop Arde: Gunakan kabel instrumentasi pasangan terpilin berpelindung berkualitas tinggi untuk semua jalur sinyal keluaran analog. Hubungkan anyaman pelindung hanya pada satu ujung—sebaiknya pada rel pembumian titik tunggal di dalam kabinet kendali—menggunakan klem berimpedansi rendah. Membumikan kedua ujung dapat menciptakan loop arde yang menimbulkan derau listrik pada sinyal analog 16-bit.

• Penetapan Termal dan Jarak Aliran Udara: Pertahankan pemasangan vertikal standar pada rel DIN dengan ruang kosong sekurang-kurangnya 30 mm di atas dan di bawah rakitan modul. Ventilasi yang baik memastikan komponen DAC internal beroperasi dalam batas termal yang stabil, sehingga mencegah penyimpangan termal mengurangi akurasi sinyal selama siklus kerja kontinu.
