Deskripsi

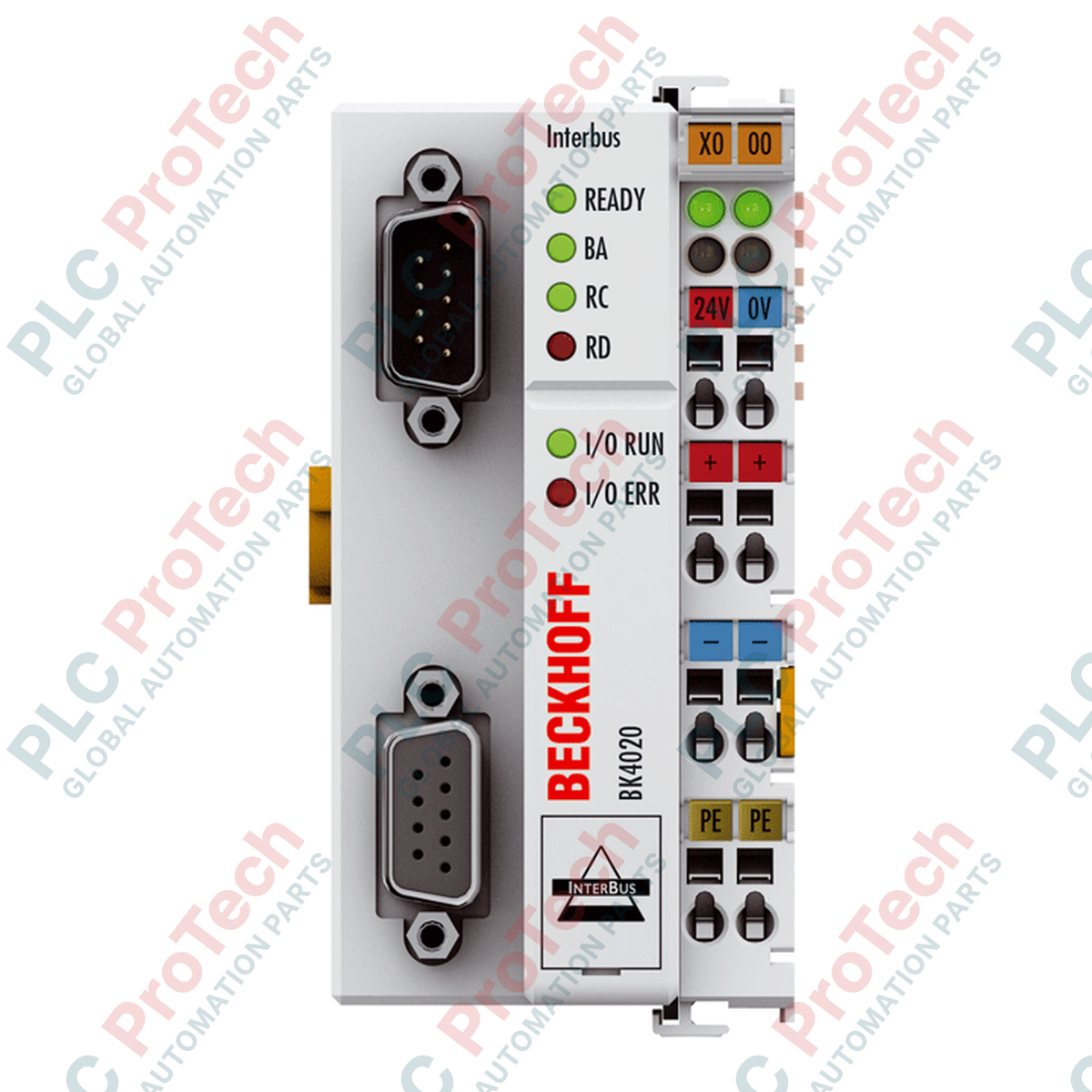

BECKHOFF BK4020 adalah Kopler Bus Interbus berperforma tinggi yang dirancang untuk menghubungkan Terminal Bus Beckhoff modular ke sistem fieldbus Interbus. Sebagai penghubung fisik dan logis utama antara jaringan fieldbus tingkat atas dan K-bus lokal, kopler ini secara otomatis memetakan sinyal proses digital, analog, dan khusus. Unit ini menggabungkan input dan output tersebut ke dalam citra proses terstruktur yang dikirim melalui jaringan ke pengontrol pusat.

BECKHOFF BK4020 mendukung kecepatan transfer data Interbus standar sebesar 500 kbaud. Perangkat ini memiliki dua koneksi D-sub 9-pin, yang terdiri dari steker dan soket, dengan pelindung serta pengunci getaran untuk memastikan komunikasi yang stabil dan tahan gangguan di lingkungan industri. Hingga 64 Terminal Bus individual dapat dihubungkan langsung ke satu kopler, dan kapasitas ini dapat diperluas hingga 255 terminal menggunakan modul ekstensi K-bus.

Fitur

• Integrasi langsung Terminal Bus BECKHOFF ke dalam sistem Interbus.
• Mendukung hingga 64 Terminal Bus standar secara langsung, dan hingga 255 terminal melalui ekstensi K-bus.
• Konektor D-sub 9-pin ganda (steker dan soket) dengan pelindung dan pengunci getaran terintegrasi.
• Konfigurasi otomatis data diagnostik terminal digital, analog, dan kompleks.
• Indikasi status yang jelas melalui LED diagnostik untuk status K-bus, lalu lintas Interbus, dan catu daya.
• Dapat dikonfigurasi menggunakan perangkat lunak konfigurasi KS2000.

Aplikasi

• Lingkungan kontrol industri terdistribusi berbasis Interbus.
• Sistem I/O lapangan yang modular dan dapat diskalakan dalam otomasi pabrik.
• Arsitektur kontrol mesin yang menggunakan sinyal digital dan analog modular.

Spesifikasi Teknis

Umum

Komunikasi dan I/O

Elektrik

Mekanis dan Lingkungan

Sambungan / Antarmuka

Panduan Pemasangan

1. Pastikan semua pasokan listrik ke sistem benar-benar tidak bertegangan sebelum memasang, memasang kabel, atau melepas komponen apa pun.
2. Pasang BECKHOFF BK4020 pada rel DIN standar 35 mm (EN 60715) di dalam kabinet kontrol yang kering dan bebas debu dengan tingkat perlindungan minimal IP20.
3. Geser coupler ke rel DIN hingga terpasang kuat, lalu pastikan mekanisme pengunci berbunyi klik dan terkunci.
4. Sejajarkan dan geser Bus Terminal yang diperlukan ke sisi kanan coupler. Pastikan sistem lidah-dan-alur serta kontak fisiknya sejajar dengan lancar.
5. Hubungkan kabel Interbus masuk ke konektor D-sub 9-pin dan tautan keluar ke soket D-sub 9-pin, lalu kencangkan pengunci getaran fisiknya.
6. Hubungkan sumber daya 24 V DC ke titik terminal yang ditentukan pada coupler untuk memasok daya ke logika internal, K-bus, dan kontak daya sisi lapangan.
