BECKHOFF CX1030-N060 Modul Antarmuka Sistem Ethernet

Ikhtisar Produk

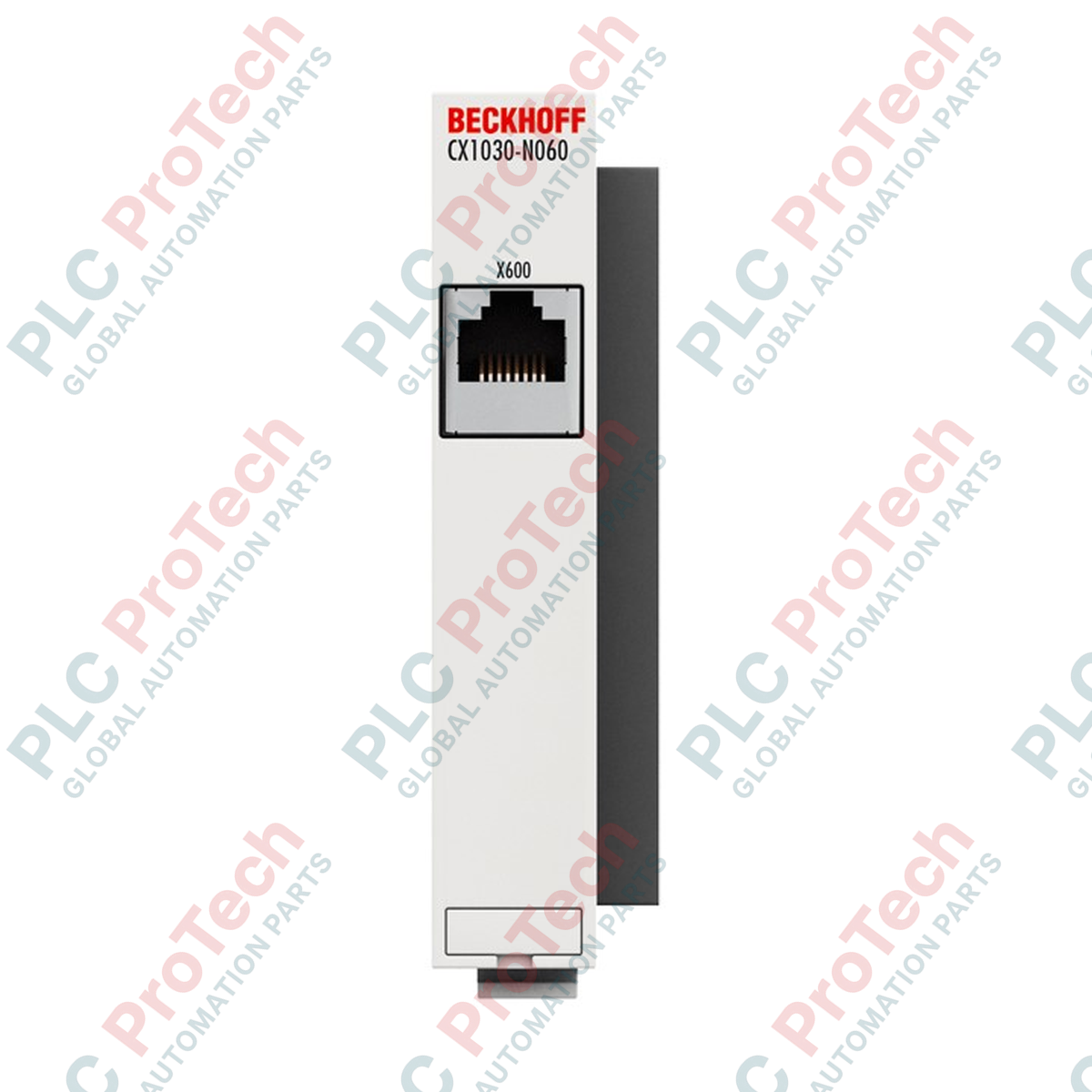

CX1030-N060 (CX1030N060) adalah modul ekspansi antarmuka sistem berkecepatan tinggi yang dirancang untuk seri PC Terbenam Beckhoff CX1030. Modul ini menyediakan port Ethernet 10/100 Mbit/s tambahan dan independen melalui koneksi RJ45 standar, sehingga memungkinkan pemisahan jaringan secara fisik atau perluasan konektivitas untuk komunikasi tingkat lapangan. Dengan lebar hanya 19 mm, CX1030-N060 dipasang langsung ke modul CPU melalui bus sistem internal dan memperoleh daya melalui unit catu daya seri CX1100-xxxx. Modul ini merupakan komponen penting untuk aplikasi industri yang memerlukan uplink khusus ke sistem MES/ERP atau saluran komunikasi mesin-ke-mesin (M2M) terpisah tanpa membebani antarmuka jaringan CPU utama.

Konfigurasi Teknis (Pembahasan Mendalam)

CX1030-N060 dirancang untuk memperluas kemampuan jaringan seri CX1030 dengan tetap mempertahankan bentuk modular sistem.

• Isolasi Jaringan: Dengan menambahkan CX1030-N060, teknisi dapat menerapkan strategi jaringan dual-homed—menggunakan satu port untuk kontrol EtherCAT lokal dan port N060 untuk akses ke jaringan pabrik eksternal, sehingga secara efektif memisahkan lalu lintas kontrol waktu nyata dari lalu lintas TI umum.

• Integrasi Sistem: Modul ini menggunakan bus sistem internal berkecepatan tinggi untuk pertukaran data. Perlu diperhatikan bahwa modul ini tidak dapat digunakan bersama unit catu daya CX1100-0004 karena konfigurasi pin bus internal dan alokasi sumber daya.

• Integritas Sinyal: Mendukung kabel Kategori 5 (Cat. 5), antarmuka ini dioptimalkan untuk komunikasi jarak pendek hingga menengah di dalam kabinet kontrol atau di antara peralatan yang berdekatan, dengan panjang kabel tersertifikasi maksimum 20 meter.

Spesifikasi Teknis

FAQ Teknis

• Apakah CX1030-N060 dapat digunakan untuk menjalankan EtherCAT?

  Walaupun perangkat kerasnya mendukung Ethernet 100 Mbit/s, modul ini terutama ditujukan untuk komunikasi TCP/IP standar (Ethernet). Untuk kontrol gerak EtherCAT berperforma tinggi, disarankan menggunakan port Ethernet utama yang terdapat pada CPU CX atau terminal master EtherCAT khusus.

• Mengapa modul ini tidak kompatibel dengan catu daya CX1100-0004?

  CX1100-0004 adalah modul catu daya khusus yang dilengkapi layar 4 baris dan tombol terintegrasi. Komunikasi bus internal yang diperlukan antarmuka N060 bertentangan dengan pemetaan sumber daya varian -0004. Pastikan CX1100-0001, -0002, atau -0003 yang kompatibel digunakan.

• Berapa panjang kabel maksimum yang didukung?

  Spesifikasi resmi membatasi panjang kabel hingga 20 meter menggunakan kabel Cat. 5. Batasan ini memastikan kompatibilitas elektromagnetik maksimum dan stabilitas waktu sinyal di lingkungan bus sistem CX1030.

Panduan Rekayasa & Pemasangan

• Urutan Modul: Saat merakit sistem CX, CX1030-N060 harus dipasang di sisi kiri modul catu daya CX1100. Pastikan konektor bus PC-104 bersih dan sejajar sebelum menekan modul agar menyatu, untuk mencegah kerusakan pin.

• Perutean Kabel: Untuk mempertahankan kepatuhan EMC (EN 61000-6-2), jauhkan kabel Ethernet RJ45 dari saluran listrik bertegangan tinggi dan kabel keluaran VFD. Gunakan konektor RJ45 berpelindung untuk memastikan pelindung kabel terhubung ke bidang pembumian modul.

• Pemeriksaan Lingkungan: Modul ini memiliki spesifikasi suhu 0 hingga +55 derajat C. Di dalam kabinet dengan kepadatan tinggi, pastikan slot ventilasi vertikal pada rakitan CX tidak terhalang. Panas berlebih dapat menurunkan kinerja pensinyalan 10/100 Mbit/s.

Keunggulan Rekayasa

CX1030-N060 menyediakan cara yang hemat biaya dan efisien dalam penggunaan ruang untuk menambahkan redundansi atau segmentasi jaringan ke sistem kontrol Beckhoff. Lebarnya yang hanya 19 mm memungkinkan modul ini ditambahkan ke tata letak rel DIN yang sudah ada dengan perubahan ruang yang minimal. Karena memperoleh daya langsung dari bus sistem, modul ini menghilangkan kebutuhan akan pemasangan kabel terminal 24 VDC tambahan, menyederhanakan desain kelistrikan secara keseluruhan, serta mengurangi potensi titik kegagalan di lingkungan dengan getaran tinggi.
