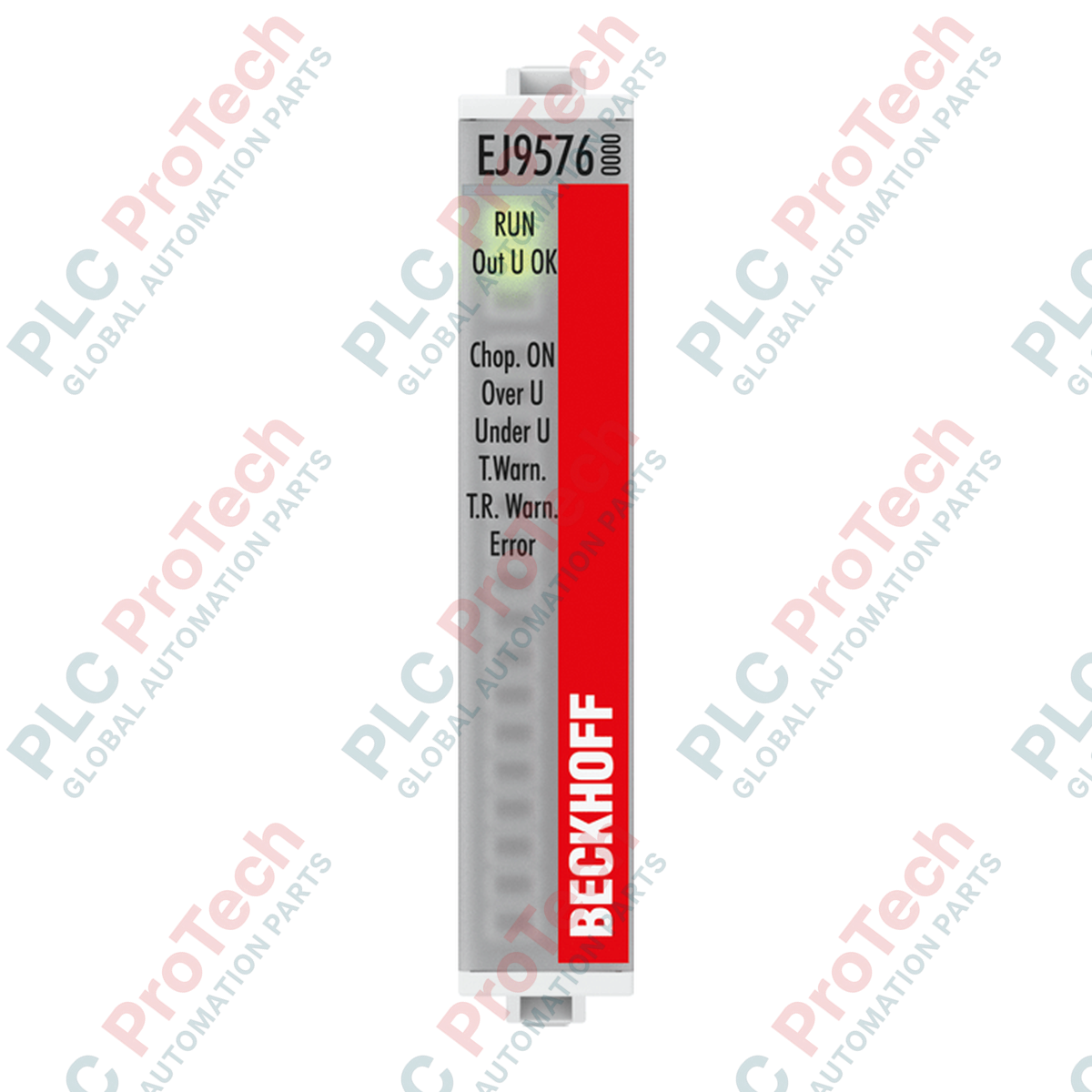

BECKHOFF EJ9576 Modul Plug-in EtherCAT Pemotong Rem

Ikhtisar Produk

 EJ9576 (EJ9576) adalah modul brake chopper berefisiensi tinggi yang dirancang untuk sistem I/O plug-in seri EJ Beckhoff. Direkayasa untuk aplikasi kontrol gerak yang ringkas, modul ini melindungi bus DC dan unit catu daya dari tegangan berlebih yang disebabkan oleh energi pengereman regeneratif dari motor. Saat motor melambat, motor bertindak sebagai generator dan mengalirkan energi kembali ke sistem;  EJ9576 memantau tegangan bus dan, ketika mencapai ambang batas yang dapat diparameterkan, mengalihkan energi berlebih ke resistor pengereman eksternal. Modul ini penting untuk melindungi komponen elektronik yang sensitif dan memastikan stabilitas sistem pada robotika berdinamika tinggi, AGV, serta mesin pick-and-place yang menggunakan tegangan nominal hingga 72 VDC.

Konfigurasi Teknis (Pembahasan Mendalam)

EJ9576 dibangun berdasarkan arsitektur kontrol 2 titik berkecepatan tinggi untuk menangani lonjakan energi yang cepat:

• Logika Ambang Batas yang Dapat Disesuaikan: Melalui parameter CAN over EtherCAT (CoE), teknisi dapat menyempurnakan ambang tegangan chopper. Hal ini memungkinkan modul beradaptasi dengan berbagai profil catu daya dan sistem yang menggunakan buffer baterai, sehingga mencegah pemicuan terlalu dini atau lonjakan tegangan berlebih yang berbahaya.

• Desain Modul Plug-in: Sebagai bagian dari sistem EJ, modul ini menggunakan strip soket 2 x 20 pin untuk terhubung ke papan distribusi sinyal. Pin pengodean mekanisnya memastikan perakitan bebas kesalahan, sehingga ideal untuk produksi seri berskala besar yang memerlukan penggantian cepat tanpa alat.

• Diagnostik Terintegrasi: Modul ini menyediakan umpan balik waktu nyata melalui E-bus, termasuk suhu papan internal dan status tegangan berlebih/kurang. Pemantauan proaktif ini memungkinkan master TwinCAT menyesuaikan profil gerak jika resistor pengereman mencapai batas termalnya.

Spesifikasi Teknis

FAQ Teknis

• Jenis resistor pengereman apa yang direkomendasikan untuk EJ9576?

  Beckhoff merekomendasikan resistor 10 Ohm dengan nilai daya umumnya 100 W. Namun, daya yang tepat sepenuhnya bergantung pada siklus kerja manuver pengereman dan total inersia sistem mekanis Anda.

• Apakah beberapa modul EJ9576 dapat digunakan secara paralel?

  Meskipun EJ9576 mengelola segmen bus lokal, pengoperasian paralel memerlukan sinkronisasi ambang chopper yang cermat melalui data CoE untuk memastikan distribusi beban yang seimbang pada beberapa resistor.

• Bagaimana kontrol 2 titik memengaruhi resistor pengereman?

  Modul ini menggunakan laju clock berkecepatan tinggi (maks. 100 us) untuk menyalakan dan mematikan resistor. Pengaktifan dan penonaktifan yang bergantung pada beban ini memastikan tegangan bus DC tetap berada dalam rentang kontrol 1 V, sehingga menghasilkan profil tegangan yang halus dan stabil bahkan selama perlambatan agresif.

Panduan Rekayasa & Instalasi

• Pemilihan & Keselamatan Resistor: Selalu gunakan resistor pengereman dengan perlindungan termal yang sesuai. Karena EJ9576 melakukan switching pada frekuensi tinggi, resistor dapat menjadi sangat panas. Pastikan papan distribusi sinyal dirancang dengan lebar jalur yang memadai untuk menangani arus riak puncak 10 A.

• Tata Letak Papan Distribusi Sinyal: Saat merancang PCB untuk modul EJ, pastikan strip soket 2 x 20 pin sejajar sempurna dengan lubang pengodean mekanis. Tonjolan pengunci harus terpasang dengan aman pada potongan papan sirkuit untuk mencegah terputusnya koneksi selama pengoperasian dengan getaran tinggi (sesuai EN 60068-2-6).

• Parametrisasi Ambang Batas: Gunakan TwinCAT untuk mengatur ambang "Tegangan Chopper" setidaknya 2-3 V di atas tegangan catu daya nominal guna mencegah chopper aktif selama pengoperasian normal atau fluktuasi kecil pada catu daya.

Keunggulan Rekayasa

 EJ9576 menawarkan keunggulan tersendiri bagi pembuat mesin yang ingin mengurangi jejak kabinet kontrol. Dengan memindahkan fungsi brake chopper ke dalam format I/O plug-in, modul ini menghilangkan kebutuhan akan unit chopper mandiri yang besar. Resistansi internalnya yang sangat rendah (< 5 mOhm) meminimalkan disipasi panas di dalam modul itu sendiri dan mengalihkan beban termal ke resistor eksternal, tempat panas tersebut dapat dikelola dengan lebih efektif. Modularitas ini, dipadukan dengan tingkat diagnostik EtherCAT "Performance", menjadikannya pilihan unggul untuk otomasi industri dengan keandalan tinggi.
