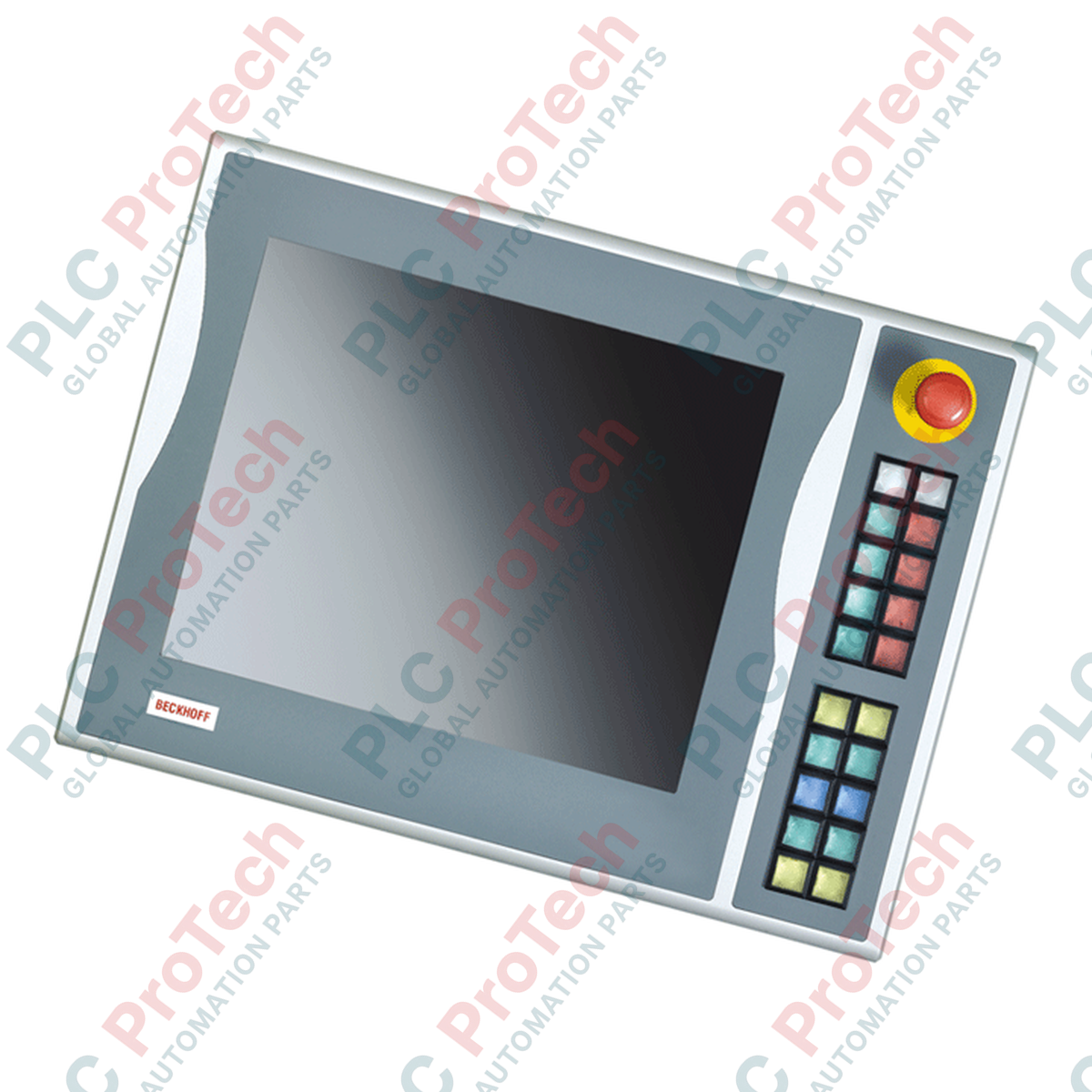

BECKHOFF C9900-E825 Ekstensi Tombol Tekan CP6xxx/CP7xxx

Deskripsi

Dirancang untuk integrasi mulus dengan antarmuka operator industri, Beckhoff **C9900-E825** berfungsi sebagai **ekstensi tombol tekan** yang tangguh untuk Panel Kontrol dan Panel PC CP6x03-00xx dan CP7x03-00xx. Dirancang khusus untuk layar 15 inci tanpa keyboard terintegrasi, panel ekstensi yang dipasang di sisi kanan ini memberikan operator kontrol taktil langsung atas fungsi mesin penting tanpa mengurangi ruang layar yang berharga.

Unit ini dilengkapi dengan 20 tombol tekan persegi Siemens Signum berkualitas tinggi (30 x 30 mm), masing-masing dilengkapi dengan lampu sinyal terintegrasi untuk umpan balik status yang jelas. Untuk operasi yang kritis terhadap keselamatan, tombol darurat Siemens Signum khusus terintegrasi langsung ke dalam tata letak. Ekstensi ini menggunakan topologi koneksi ganda: sinyal tombol tekan utama dan kontrol lampu indikator dikirim secara digital melalui antarmuka USB, sementara satu set kontak normally-open (NO) sekunder dan saklar darurat diarahkan ke baris terminal kabel keras untuk integrasi langsung ke relay keselamatan dan kartu input PLC.

Fitur

• Integrasi Sisi Kanan: Dimensi dan konfigurasi khusus untuk pemasangan di sisi kanan Panel Kontrol Beckhoff 15 inci.
• Kontrol Operator Taktil: Dilengkapi dengan 20 tombol tekan persegi Siemens Signum (30 x 30 mm) dengan lampu sinyal terintegrasi.
• Kontrol Keselamatan Khusus: Termasuk 1 tombol darurat Siemens Signum yang dirancang untuk integrasi langsung ke sirkuit keselamatan kabel keras.
• Konektivitas Saluran Ganda: Menyediakan transmisi USB untuk sinyal kontrol utama dan lampu indikator, serta baris terminal fisik untuk koneksi kabel keras sekunder.
• Label yang Dapat Disesuaikan: Label yang dapat dimasukkan pada tutup tombol memungkinkan penandaan fungsi kontrol yang jelas dan spesifik aplikasi.

Aplikasi

• Panel kontrol mesin alat industri
• Stasiun HMI jalur perakitan otomotif
• Konsol override manual otomatisasi proses
• Enklosur kontrol operator khusus yang memerlukan antarmuka keselamatan fisik

Spesifikasi Teknis

Koneksi dan Antarmuka

Panduan Instalasi

• Pemasangan Mekanis: Selaraskan rumah ekstensi dengan saluran pemasangan sisi kanan Panel Kontrol Beckhoff 15 inci yang kompatibel. Kencangkan menggunakan sekrup pemasangan yang ditentukan untuk memastikan kekakuan struktural dan menjaga segel lingkungan.
• Koneksi USB: Sambungkan kabel antarmuka USB terintegrasi langsung ke port USB yang tersedia pada Panel PC atau Panel Kontrol host. Pastikan kabel diarahkan menjauh dari jalur AC tegangan tinggi untuk mencegah gangguan sinyal.
• Kabel Keras: Untuk loop yang kritis terhadap keselamatan (termasuk darurat stop dan kontak NO sekunder), arahkan kabel diskrit dari baris terminal ke pengendali keselamatan atau modul I/O PLC Anda. Gunakan ferrule kawat dan terminal torsi sesuai spesifikasi.
• Pembumian: Pastikan rangka logam ekstensi tombol tekan terhubung secara elektrik ke ground kabinet kontrol utama untuk mengurangi gangguan elektromagnetik.

Kepatuhan dan Sertifikasi

• CE
