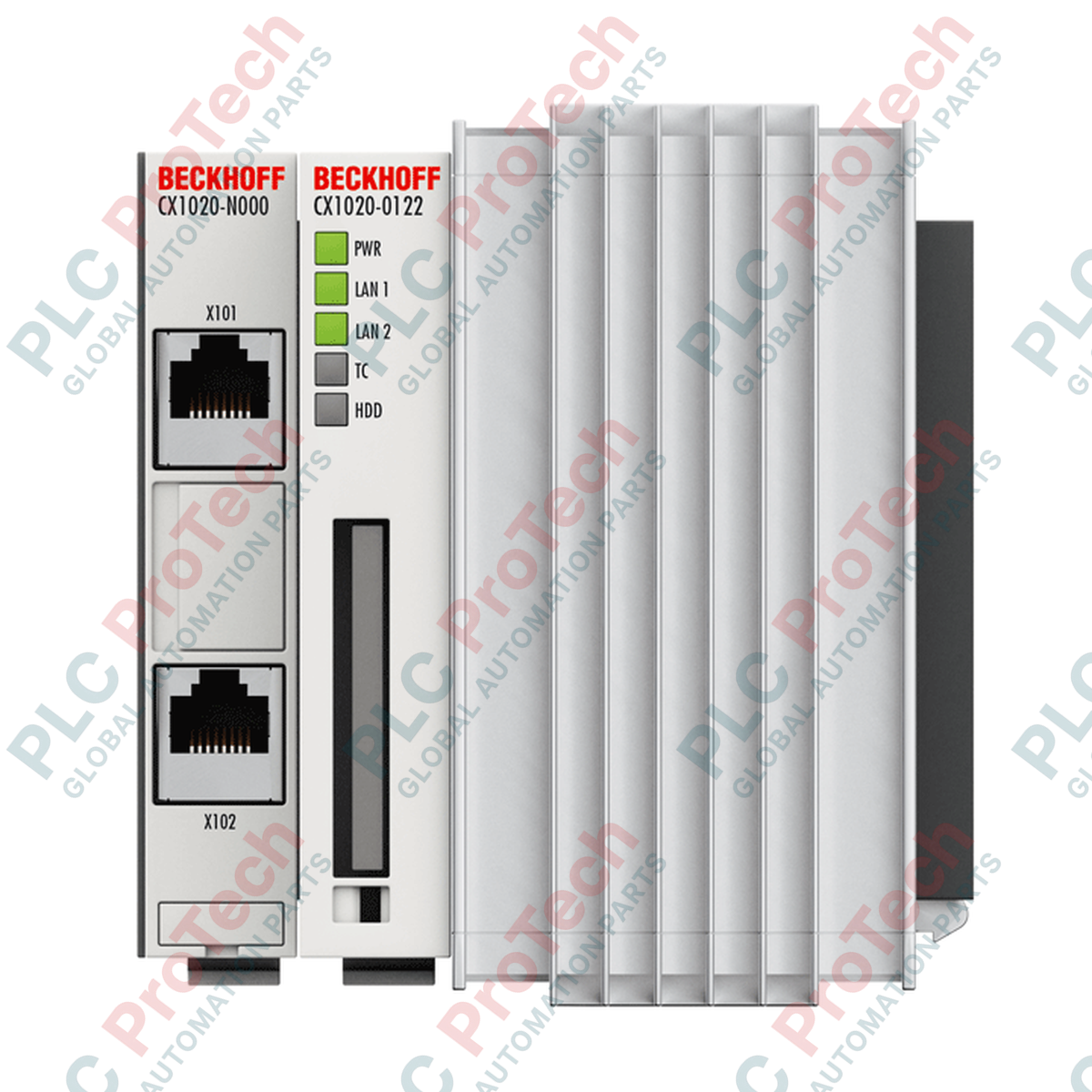

Beckhoff CX1020-0123 Modul CPU Dasar Seri CX

Deskripsi

Untuk menjalankan tugas otomasi kompleks yang memerlukan kinerja industri khusus, Beckhoff CX1020-0123 berfungsi sebagai mesin eksekusi pusat dalam sistem kontrol CX modular. Ditenagai oleh prosesor Intel Celeron M ULV yang beroperasi pada frekuensi clock stabil 1 GHz, pengontrol tertanam ini menghadirkan kontrol deterministik berkecepatan tinggi dan konektivitas dalam bentuk ringkas yang dipasang pada rel DIN. Unit ini dioptimalkan untuk kontrol terintegrasi berbasis PC, dengan arsitektur eksekusi yang dirancang khusus untuk lingkungan TwinCAT 2 NC I. Dilengkapi port Ethernet RJ45 ganda dan antarmuka ekspansi modular, Modul CPU Dasar ini memastikan integrasi yang lancar dengan terminal I/O standar dan unit catu daya Beckhoff.

Fitur

• Prosesor Intel Celeron M: Arsitektur prosesor Ultra-Low Voltage (ULV) yang beroperasi pada 1 GHz untuk pengoperasian tanpa kipas yang hemat energi.
• Konfigurasi Memori Modular: Memiliki RAM DDR berkecepatan tinggi 256 MB serta slot Compact Flash Tipe I+II eksternal khusus dengan mekanisme pelepas.
• Perutean Ethernet Ganda: Dilengkapi 2 port RJ45 10/100 Mbit/s yang terhubung melalui switch internal untuk topologi jaringan fisik linear atau bintang.
• Integrasi TwinCAT: Dilengkapi Windows Embedded Standard 2009 yang telah terpasang dari pabrik dan mendukung runtime TwinCAT 2 NC I untuk eksekusi gerakan titik ke titik yang terkoordinasi.
• Antarmuka I/O Fleksibel: Terhubung ke sistem I/O Beckhoff E-bus atau K-bus secara dinamis melalui modul catu daya seri CX1100-xxxx yang kompatibel.

Aplikasi

• Kontrol gerakan terkoordinasi multi-sumbu dan mesin pengemasan.
• Sistem otomasi pabrik terpusat yang memerlukan eksekusi EtherCAT deterministik.
• Aplikasi visualisasi tertanam, antarmuka manusia-mesin (HMI), dan gateway data.
• Bangku uji dan pengaturan otomasi laboratorium yang memerlukan waktu tugas di bawah satu milidetik.

Spesifikasi Teknis

Koneksi dan Antarmuka

Model Alternatif & Kompatibilitas

Modul CPU CX1020-0123 memerlukan modul catu daya yang sesuai dari seri CX1100 (misalnya, CX1100-0001 untuk terminal K-bus atau CX1100-0003 untuk terminal E-bus/EtherCAT) untuk komunikasi bus langsung. Penggantian model seri CX lama yang tidak memiliki Ethernet switch mengharuskan konfigurasi sistem diperbarui di dalam TwinCAT. Perhatikan bahwa opsi memori (256 MB vs. 1 GB) dan varian OS (Windows Embedded Standard 2009 vs. Windows CE) harus disesuaikan dengan cermat jika memigrasikan program kontrol yang sudah ada untuk mencegah kesalahan eksekusi.

Potensi Masalah Aplikasi & Catatan Rekayasa

Sistem ini mengandalkan pendinginan konveksi. Pemasangan horizontal dilarang keras karena mengganggu aliran udara termal, sehingga menyebabkan pemanasan lokal dan pembatasan kinerja termal perangkat keras secara otomatis. Saat merancang kabinet kontrol, pastikan tersedia ruang kosong setidaknya 30 mm di atas dan di bawah modul CX. Untuk memastikan umur panjang memori flash, selalu aktifkan Enhanced Write Filter (EWF) atau File-Based Write Filter (FBWF) di dalam OS untuk mengalihkan penulisan log yang tidak perlu agar tidak membebani kartu Compact Flash.

Tips Komisioning & Pengkabelan

Sebelum menyalakan sistem untuk pertama kali, pastikan kartu Compact Flash terpasang dengan kokoh dan mekanisme penguncinya tertutup. Jangan mengganti atau mengeluarkan kartu saat LED akses disk berwarna hijau menyala karena hal ini dapat menyebabkan kerusakan total pada drive sistem. Selalu lakukan konfigurasi bus fisik (menyambungkan terminal K-bus atau E-bus) saat seluruh rak tidak dialiri listrik.
