Modul Plug-in Input Digital 16 Saluran EtherCAT BECKHOFF EJ1819

Ikhtisar Produk

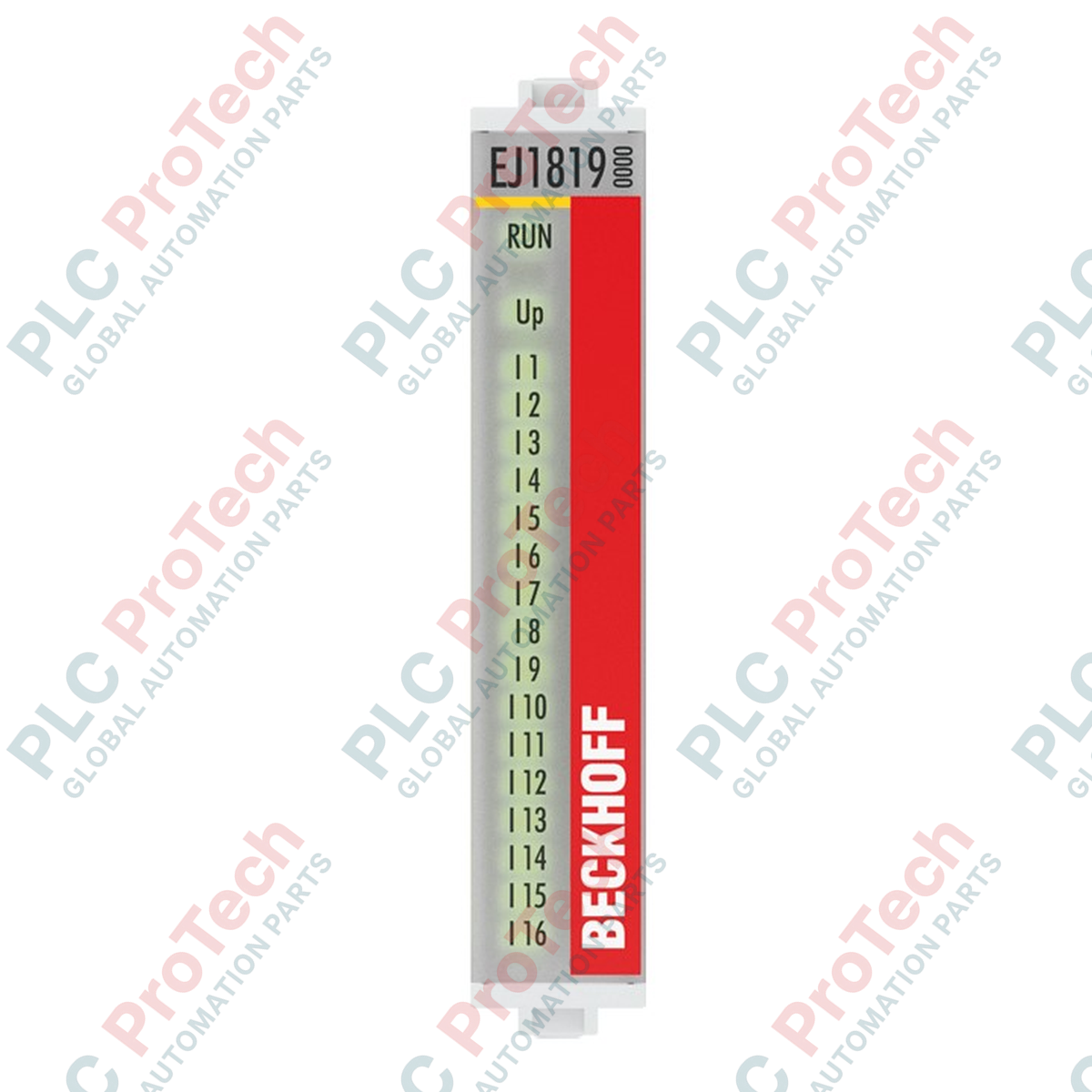

EJ1819 (EJ1819) adalah modul plug-in EtherCAT berdensitas tinggi yang dirancang untuk lingkungan manufaktur berskala besar, dengan mengutamakan penghematan ruang dan perakitan cepat. Dilengkapi 16 input digital dalam faktor bentuk yang ringkas, modul ini secara khusus direkayasa untuk sistem papan distribusi sinyal seri EJ, yang menggantikan pengkabelan point-to-point tradisional dengan tingkat koneksi berbasis PCB yang distandardisasi. Dalam pengemasan berkecepatan tinggi, perakitan elektronik, dan sel robotik yang kompleks, EJ1819 secara signifikan mengurangi risiko kesalahan pengkabelan dan meminimalkan ukuran kabinet. Filter input ultra-cepat 10 mikrodetik memastikan akuisisi sinyal yang presisi untuk proses yang sensitif terhadap waktu, menjadikannya komponen penting untuk kontrol mesin berperforma tinggi dan mengurangi waktu integrasi sistem.

Konfigurasi Teknis

EJ1819 beroperasi sebagai antarmuka input digital standar 24 VDC yang memenuhi spesifikasi EN 61131-2, tipe 1/3. Arsitekturnya dioptimalkan untuk kepadatan I/O tinggi, menggunakan desain plug-in yang terhubung langsung ke Papan Distribusi Sinyal khusus aplikasi melalui konektor standar. Modul ini menyediakan 16 kanal data, masing-masing dengan arus input tipikal 3 mA. Integritas sinyal dipertahankan melalui isolasi listrik 500 V antara E-bus dan potensial medan. Meskipun memiliki jumlah kanal yang tinggi, modul ini mempertahankan konsumsi daya rendah dengan konsumsi arus E-bus tipikal 80 mA. Tidak adanya Distributed Clocks (DC) dikompensasi oleh pemrosesan internal berkecepatan tinggi dan latensi filter yang sangat rendah, sehingga sesuai untuk umpan balik sensor berkecepatan tinggi.

Spesifikasi Teknis

FAQ Teknis

Apa perbedaan EJ1819 dengan terminal EL1819?

EJ1819 menyediakan fungsi input digital 16 kanal yang sama seperti EL1819, tetapi menggunakan rumah plug-in yang dirancang untuk Papan Distribusi Sinyal. Seri EL menggunakan terminal pegas untuk kabel individual, sedangkan seri EJ menggunakan konektor multipin di bagian belakang untuk pemasangan PCB dengan interkoneksi massal.

Apa manfaat filter input 10 mikrodetik?

Filter 10 mikrodetik jauh lebih cepat daripada filter industri standar, yang sering kali memiliki waktu 3 ms. Hal ini memungkinkan pengendali mendeteksi pulsa yang sangat singkat atau transisi frekuensi tinggi dari sensor, yang penting untuk penghitungan berkecepatan tinggi atau tugas pemosisian presisi dalam perakitan otomatis.

Apakah EJ1819 dapat digunakan di lingkungan dengan getaran tinggi?

Ya, EJ1819 memenuhi standar EN 60068-2-6 dan EN 60068-2-27. Jika terpasang dengan benar pada Papan Distribusi Sinyal dan dikencangkan, desain plug-in menawarkan stabilitas mekanis yang lebih baik dibandingkan terminal rel DIN tradisional pada mesin dengan getaran tinggi.

Apakah modul EJ dengan tingkat tegangan berbeda dapat dicampur pada papan yang sama?

Hal ini sepenuhnya bergantung pada desain Papan Distribusi Sinyal khusus Anda. EJ1819 memerlukan potensial medan 24 VDC. Pastikan tata letak PCB memisahkan bidang daya dengan benar jika menggunakan modul dengan kebutuhan tegangan berbeda.

Panduan Rekayasa & Instalasi

• Pola Pendaratan & Penyelarasan PCB: Saat merancang Papan Distribusi Sinyal, pastikan kepatuhan yang ketat terhadap jejak konektor seri EJ Beckhoff. Ketidaksejajaran selama tahap "plug-in" dapat menyebabkan pin bengkok. Selalu gunakan pin pengodean mekanis untuk memastikan orientasi modul sudah benar sebelum memberikan tekanan ke bawah.

• Pelepasan Panas pada Klaster Berdensitas Tinggi: Meskipun satu EJ1819 hanya mengonsumsi 80 mA, papan yang diisi puluhan modul dapat menghasilkan panas lokal yang signifikan. Pertahankan jarak bebas minimum sesuai yang ditentukan dalam dokumentasi dan pastikan posisi pemasangan memungkinkan konveksi alami atau paksa agar suhu sekitar tetap di bawah 60 deg C.

• Pembumian Potensial Medan: Untuk mencapai isolasi listrik 500 V dan imunitas EMC (EN 61000-6-2) sesuai rating, pastikan pembumian potensial medan (0V) pada papan distribusi Anda terpisah dengan bersih dari pembumian logika E-bus. Gunakan jalur lebar atau bidang daya pada PCB untuk meminimalkan impedansi dan derau pada 16 kanal sinyal.
