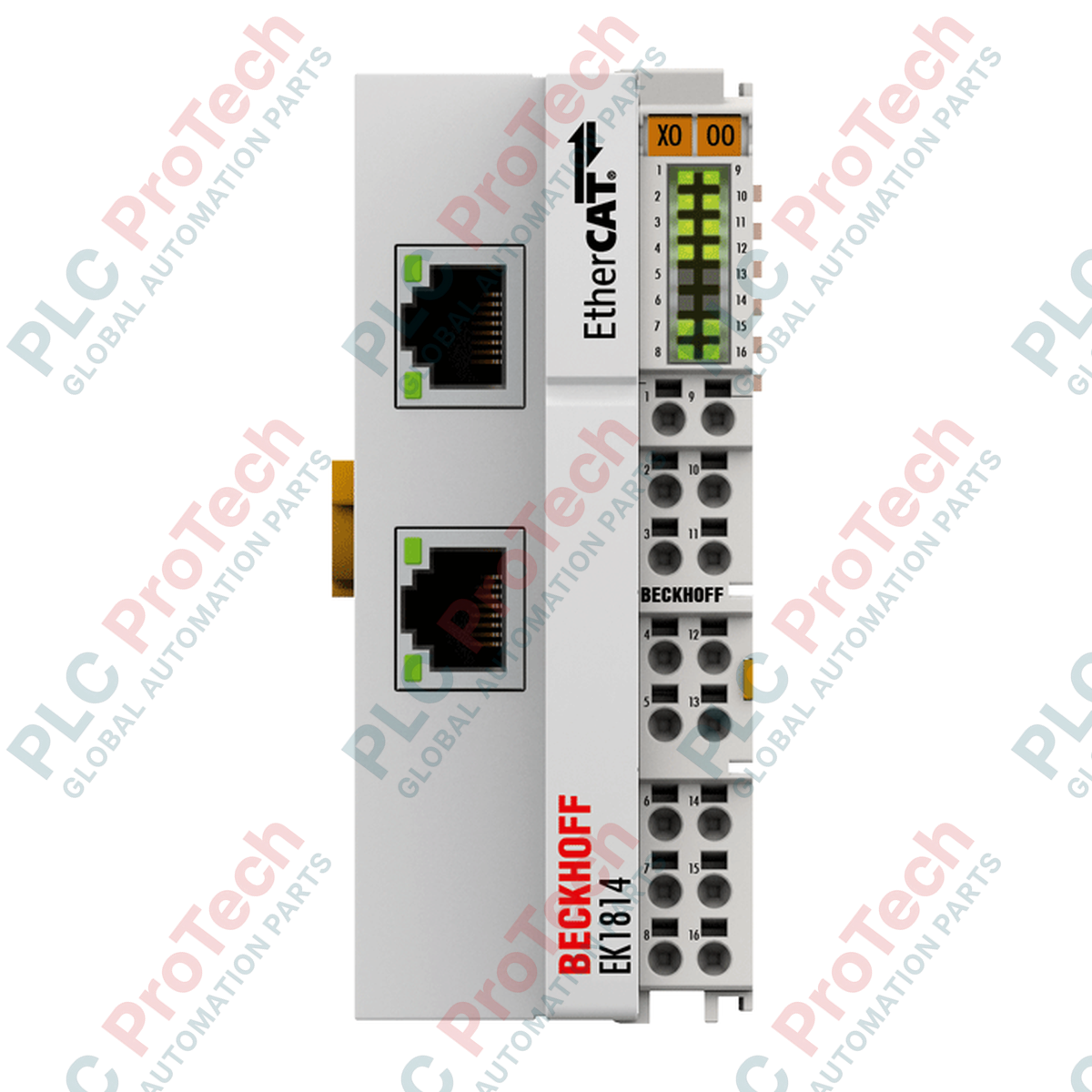

Coupler EtherCAT dengan I/O Terintegrasi BECKHOFF EK1814

EK1814 adalah EtherCAT Coupler berkinerja tinggi yang dirancang untuk menghubungkan protokol EtherCAT dengan hingga 65.534 EtherCAT Terminals (ELxxxx). Diproduksi oleh BECKHOFF, perangkat ini berfungsi sebagai antarmuka antara fieldbus EtherCAT dan blok terminal individual. Selain fungsi coupling-nya, EK1814 dilengkapi dengan 4 input digital terintegrasi dan 4 output digital terintegrasi, memberikan solusi hemat ruang untuk sistem kontrol terdesentralisasi. Perangkat ini menggunakan komunikasi 100BASE-TX pada kecepatan 100 Mbit/s dan dilengkapi dengan LED diagnostik lengkap untuk memantau status terminal dan bus.

Fitur

• Penghubung EtherCAT Terminals ke jaringan EtherCAT 100BASE-TX
• I/O terintegrasi: 4 input digital dan 4 output digital (0,5 A per saluran)
• Kapasitas tinggi: Mendukung hingga 65.534 EtherCAT Terminals
• Output tahan hubung singkat dengan proteksi tegangan balik
• Kecepatan transfer data cepat 100 Mbit/s dengan delay sekitar 1 µs
• Rumah Compact High Density (HD) dengan teknologi wiring plug-in
• Isolasi listrik 500 V antara bus dan potensial lapangan

Aplikasi

• Sistem I/O terdistribusi untuk otomasi mesin dan pabrik
• Gateway komunikasi industri berkecepatan tinggi
• Panel kontrol dengan ruang terbatas yang memerlukan fungsi I/O terintegrasi
• Garis produksi modular menggunakan teknologi EtherCAT

Spesifikasi Teknis

Panduan Instalasi

• Pasang unit pada rel DIN 35 mm (EN 60715) dan kunci mekanisme penguncian untuk pemasangan yang aman.
• Pastikan menggunakan kabel Ethernet Cat.5 terlindung (atau lebih baik) untuk antarmuka 100BASE-TX guna mencegah EMI.
• Gunakan teknik plug-in langsung untuk konduktor padat, atau obeng untuk pengaktifan pegas dengan kabel serabut.
• Jaga beban kontak daya total (Imax) di bawah 10 A.
• Operasikan di lingkungan berperingkat IP20; pastikan lokasi pemasangan memberikan perlindungan memadai terhadap kontaminan dan kelembapan.

Kepatuhan dan Sertifikasi

• CE
• UL
