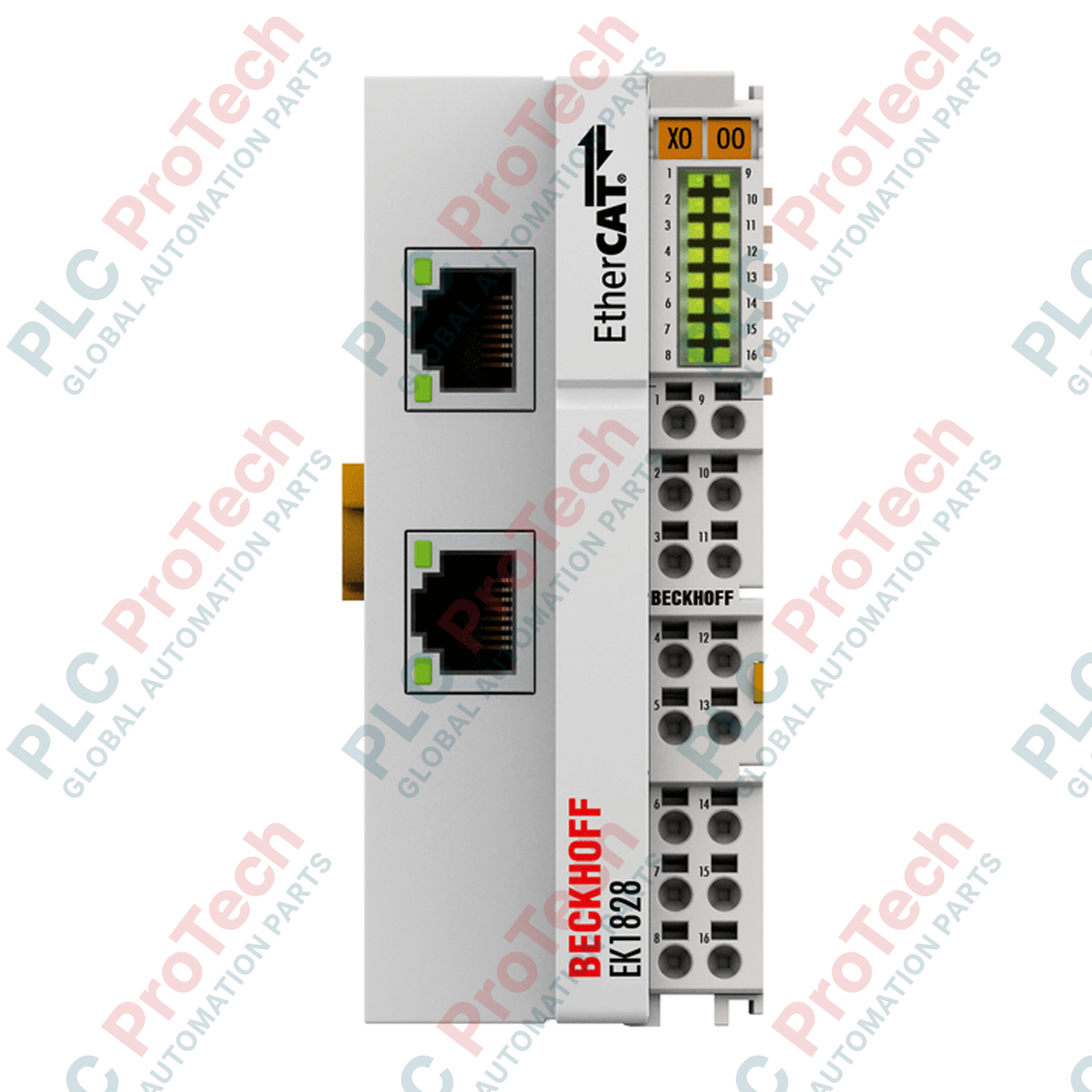

Beckhoff EK1828 EtherCAT System EtherCAT Coupler dengan I/O Digital Terintegrasi

SKU EK1828

Tersedia

12-month warranty
Free returns within 30 days

Produsen: BECKHOFF
Nomor Produk: EK1828
Negara asal:Jerman
Jenis Produk: Kopler EtherCAT
Pembayaran: T/T, Western Union
Berat: 5000g
Dimensi: 44 mm x 100 mm x 67 mm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

Menghubungkan sinyal tingkat lapangan secara langsung ke jaringan EtherCAT 100BASE-TX, EtherCAT Coupler Beckhoff EK1828 memadukan komunikasi jaringan berkecepatan tinggi dengan kanal input/output digital bawaan. Unit ringkas ini berfungsi sebagai stasiun utama untuk Terminal EtherCAT Beckhoff ELxxxx sekaligus sebagai modul I/O hemat ruang dalam arsitektur kontrol terdistribusi. Dengan mengintegrasikan input dan output digital langsung ke dalam housing coupler, perangkat ini meminimalkan ruang yang dibutuhkan di dalam kabinet kontrol industri.

Beckhoff EK1828 dilengkapi housing High Density (HD) dengan LED sinyal bawaan untuk evaluasi diagnostik yang cepat. Dirancang untuk pengoperasian industri yang berat, unit ini menggunakan sambungan slot ganda dan pengunci untuk pemasangan berdampingan yang aman, serta blok terminal berpegas yang memudahkan pengawatan dan tahan terhadap getaran mekanis.

Fitur

Penghubungan langsung Terminal EtherCAT ELxxxx ke jaringan EtherCAT 100BASE-TX.
Antarmuka I/O lokal hemat ruang yang terintegrasi, terdiri dari 4 input digital dan 8 output digital.
Port RJ45 ganda untuk topologi jaringan jalur atau bintang yang praktis.
Catu daya E-bus terintegrasi yang menghasilkan hingga 1000 mA untuk modul I/O yang terhubung.
Output digital tahan hubung singkat yang dilengkapi perlindungan tegangan balik.
Tata letak housing berdensitas tinggi dengan LED status khusus untuk setiap kanal input dan output.
Dukungan hingga 65,534 Terminal EtherCAT dalam satu segmen jaringan.

Aplikasi

Node kontrol terdistribusi dalam otomasi pabrik.
Panel kontrol mesin yang ringkas dengan keterbatasan ruang.
Penanganan material, sistem pengemasan, dan lini perakitan.
Manufaktur proses yang memerlukan sinkronisasi digital jarak jauh berkecepatan tinggi.

Spesifikasi Teknis

Produsen	Beckhoff
Nomor Komponen / Model	EK1828
Protokol	EtherCAT
Laju transfer data	100 Mbit/s
Antarmuka bus	2 x RJ45
Jarak antarstasiun	Maks. 100 m (100BASE-TX)
Suplai Arus E-bus	1000 mA
Tegangan Nominal	24 V DC (-15% / +20%)
Konsumsi Arus dari US	100 mA + (jumlah arus E-bus / 4)
Konsumsi Arus dari UP	40 mA + beban
Jumlah Masukan	4
Spesifikasi Masukan	EN 61131-2, tipe 1/3
Tegangan Sinyal Masukan	Sinyal "0": -3 hingga +5 V \| Sinyal "1": 11 hingga 30 V
Filter Masukan	3.0 ms
Jumlah Keluaran	8
Arus Keluaran Maks.	0.5 A per kanal (tahan hubung singkat)
Waktu Pensakelaran	TON tipikal: 60 mikrodetik \| TOFF tipikal: 300 mikrodetik
Jenis Beban	Ohmik, induktif, beban lampu
Isolasi Listrik	500 V (kontak daya/tegangan suplai/Ethernet), 500 V (E-bus/potensial lapangan)
Suhu Pengoperasian	-25 hingga +60 degC
Suhu Penyimpanan	-40 hingga +85 degC
Kelembapan Relatif	95%, tanpa kondensasi
Ketahanan Getaran/Guncangan	Sesuai dengan EN 60068-2-6 / EN 60068-2-27
Imunitas/Emisi EMC	Sesuai dengan EN 61000-6-2 / EN 61000-6-4
Tingkat Perlindungan	IP20
Bahan Rumah	Polikarbonat
Dimensi (W x T x D)	44 mm x 100 mm x 67 mm
Berat Pengiriman	5 kg

Sambungan dan Antarmuka

Jenis Konduktor	Luas Penampang Sambungan (Metrik)	Luas Penampang Sambungan (AWG)
Konduktor Solid (s)	0.08 hingga 1.5 mm²	AWG 28 hingga 16
Konduktor Serabut (st)	0.25 hingga 1.5 mm²	AWG 22 hingga 16
Serabut halus dengan Ferrule (f)	0.14 hingga 0.75 mm²	AWG 26 hingga 19

Panduan Pemasangan

Pemasangan: Pasang secara horizontal atau vertikal pada rel DIN standar 35 mm yang sesuai dengan EN 60715 menggunakan mekanisme pengunci terintegrasi.
Konfigurasi Berdampingan: Gunakan sistem sambungan slot ganda dan pasak untuk mengunci terminal ELxxxx yang bersebelahan secara fisik.
Pengkabelan: Untuk konduktor solid, gunakan metode pemasangan langsung dengan cara ditancapkan. Untuk kabel serabut atau kabel berferrule, aktifkan mekanisme klem internal menggunakan obeng standar. Pastikan panjang pengupasan 8 hingga 9 mm.
Pendinginan dan Jarak Bebas: Pertahankan kondisi aliran udara yang bersih di dalam ruang kabinet IP20 untuk mencegah penumpukan panas melebihi ambang batas pengoperasian maksimum +60 degC.

Kepatuhan dan Sertifikasi

CE
UL

FAQ

Apa fungsi utama Beckhoff EK1828?

Beckhoff EK1828 berfungsi sebagai EtherCAT Coupler yang menghubungkan EtherCAT Terminal ELxxxx standar ke jaringan EtherCAT 100BASE-TX, sekaligus menyediakan input dan output digital lokal terintegrasi.

Berapa jumlah titik I/O terintegrasi pada EK1828?

Modul ini memiliki 4 input digital terintegrasi (EN 61131-2, tipe 1/3) dan 8 output digital terintegrasi (0,5 A per kanal, terlindung dari korsleting).

Jenis dan panjang kabel apa yang didukung untuk koneksi jaringan?

EK1828 memerlukan kabel Ethernet/EtherCAT berpelindung (minimal Cat.5) dan mendukung jarak hingga 100 meter antara stasiun komunikasi.

Berapa kapasitas arus maksimum untuk catu daya E-bus?

Catu arus E-bus internal EK1828 memiliki kapasitas maksimum 1000 mA untuk memberi daya pada EtherCAT Terminal yang terhubung.

Persiapan kabel seperti apa yang diperlukan untuk terminal listrik?

Kabel harus dikupas sepanjang 8 hingga 9 mm. Konduktor padat dapat langsung dipasang, sedangkan kabel serabut atau yang dilengkapi ferrule memerlukan pengoperasian pegas menggunakan obeng.
