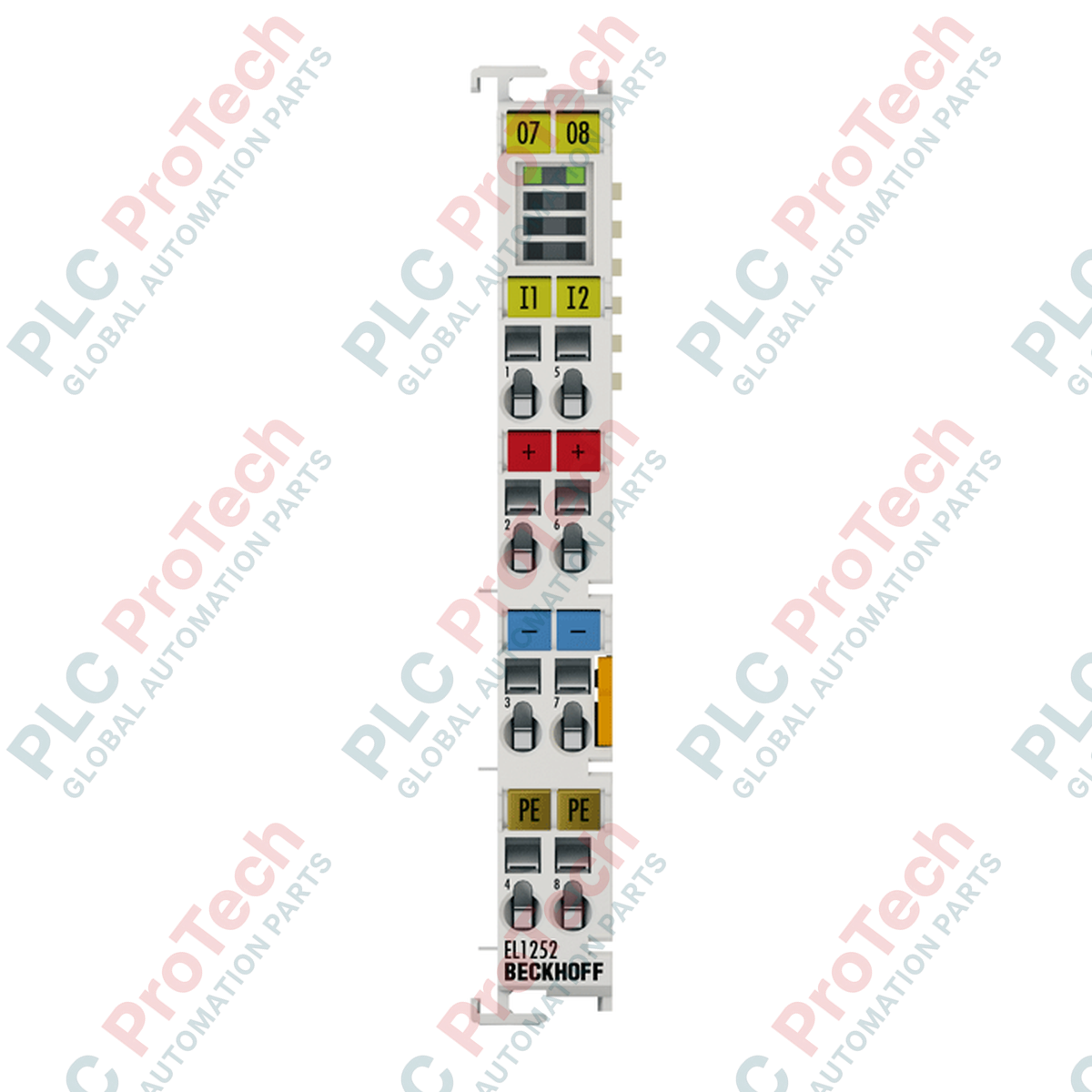

Terminal EtherCAT Beckhoff EL1252

Gambaran Umum Produk

Beckhoff EL1252 adalah terminal input digital 2 kanal yang dirancang untuk aplikasi pengaturan waktu dengan presisi sangat tinggi. Berbeda dari terminal input digital standar, EL1252 dilengkapi fungsi pemberian stempel waktu dan mendukung Distributed Clocks (DC). Terminal ini menangkap sinyal input dengan resolusi 1 ns dan memberikan stempel waktu yang sangat presisi untuk setiap perubahan status. Hal ini menjadikan EL1252 komponen penting untuk tugas sinkronisasi, seperti perekaman peristiwa berkecepatan tinggi, pemicuan gerakan sub-mikrodetik, dan analisis urutan yang presisi pada mesin otomatis.

Konfigurasi Teknis

EL1252 dirancang untuk skenario yang menjadikan akurasi waktu sebagai persyaratan kinerja utama.

• Pemberian Stempel Waktu Presisi Tinggi: Setiap kanal input mencatat perubahan status dengan resolusi 1 ns, sehingga pengendali dapat mengetahui secara tepat kapan suatu peristiwa terjadi relatif terhadap waktu jaringan EtherCAT global.
• Latensi Rendah: Dengan filter dan penundaan input sebesar < 1 µs, terminal memastikan sinyal ditangkap hampir seketika saat tiba.
• Distributed Clocks: Mendukung DC sepenuhnya, sehingga terminal dapat menyinkronkan basis waktu internalnya dengan perangkat EtherCAT lain di seluruh jaringan mesin dengan presisi << 1 µs.
• Perangkat Keras Tangguh: Dikemas dalam blok terminal ringkas standar berukuran 12 mm, terminal ini dirancang untuk pemasangan berdampingan pada rel DIN standar 35 mm, sehingga mudah diintegrasikan ke stasiun terminal Beckhoff mana pun.

Spesifikasi Teknis

Pertanyaan yang Sering Diajukan

Apa manfaat resolusi stempel waktu 1 ns?

Dalam proses berkecepatan tinggi (misalnya pencetakan atau pengemasan berkecepatan tinggi), siklus pemindaian PLC standar mungkin terlalu lambat untuk mendeteksi peristiwa secara presisi. EL1252 mencatat nanodetik tepat saat input terjadi, sehingga perangkat lunak dapat melakukan perhitungan atau tindakan berdasarkan waktu tersebut, terlepas dari waktu siklus PLC.

Apakah saya memerlukan pengendali khusus untuk menggunakan fitur stempel waktu?

Ya. Untuk memanfaatkan data stempel waktu, pengendali Anda (biasanya PC Industri berbasis TwinCAT) harus dikonfigurasi untuk memproses data tambahan yang dikirim oleh terminal. Citra proses mencakup 16 byte data stempel waktu per kanal input, yang harus dibaca dan ditafsirkan oleh perangkat lunak Anda.

Bisakah terminal ini digunakan di kabinet standar?

Ya, EL1252 adalah terminal berperingkat IP20 yang ditujukan untuk digunakan di dalam kabinet listrik terlindung. Terminal ini sepenuhnya kompatibel dengan semua EtherCAT Terminal seri EL lainnya dan dapat dipasang langsung berdampingan pada rel DIN yang sama.

Integrasi Rekayasa dan Praktik Terbaik Operasional

• Sinkronisasi Jaringan: Agar fitur distributed clock berfungsi, pastikan master EtherCAT Anda dikonfigurasi untuk melakukan sinkronisasi dengan terminal yang mendukung DC. Hal ini merupakan konfigurasi standar di TwinCAT, tetapi pastikan "Distributed Clocks" diaktifkan untuk EL1252 dalam System Manager.
• Persyaratan Pengkabelan: Gunakan kabel inti tunggal atau serabut yang ditentukan (hingga 2.5 mm²). Karena perangkat ini berpresisi tinggi, pastikan kabel input dibuat pendek dan diberi pelindung jika melewati area dengan gangguan elektromagnetik tinggi untuk mencegah "pemantulan" atau stempel waktu palsu.
• Kualitas Sinyal: Untuk mempertahankan penundaan input < 1 µs, pastikan sinyal input mencapai terminal dengan tepi naik/turun yang tajam. Hindari jalur kabel panjang dengan kapasitansi tinggi yang dapat membulatkan pulsa sinyal.
• Pemeliharaan: Sebagai perangkat bersertifikasi ATEX, jika dipasang di atmosfer eksplosif (Zona 2), pastikan terminal ditempatkan dalam selungkup yang memberikan perlindungan minimal IP54 sesuai persyaratan untuk peralatan Ex nA.
