Terminal EtherCAT Beckhoff EL3012

Ikhtisar Produk

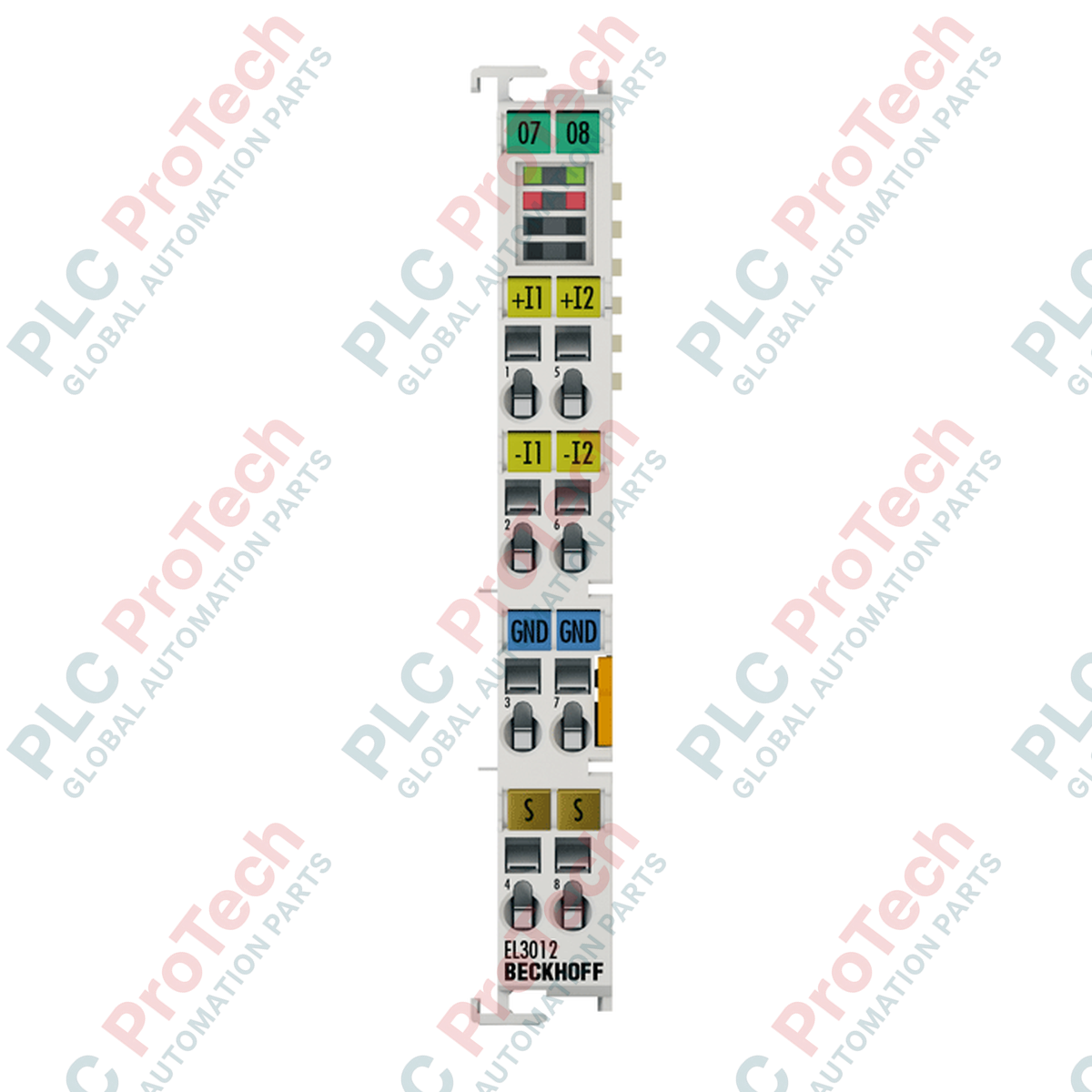

EL3012 (EL3012) adalah terminal input analog 2 kanal berpresisi tinggi dari seri Beckhoff EtherCAT, yang dirancang khusus untuk akuisisi sinyal proses industri. Modul ini menangani sinyal arus 0 hingga 20 mA dengan resolusi 12 bit, menggunakan teknologi input diferensial untuk memastikan integritas sinyal di lingkungan yang bising secara elektrik. EL3012 sangat penting untuk loop kontrol kritis di sektor seperti pemrosesan kimia, otomasi pabrik, dan manufaktur berat. Dengan menyediakan isolasi listrik yang kuat antara sinyal lapangan dan E-bus EtherCAT, modul ini melindungi pengontrol dari lonjakan tegangan dan loop arde, sehingga secara signifikan meningkatkan keandalan sistem dan meminimalkan waktu henti yang tidak direncanakan.

Konfigurasi Teknis

EL3012 dirancang untuk fleksibilitas dan pemrosesan sinyal tingkat lanjut, serta mendukung integrasi yang lancar ke dalam arsitektur kontrol berbasis EtherCAT apa pun.

• Teknologi Input Diferensial: Penggunaan input diferensial memungkinkan penolakan noise common-mode secara efektif, yang sangat penting ketika sensor berada jauh dari kabinet kontrol.
• Pengondisian Sinyal: Modul ini dilengkapi filter FIR/IIR internal yang dapat dikonfigurasi melalui perangkat lunak, sehingga pengguna dapat menekan interferensi frekuensi tinggi tanpa memerlukan filter analog eksternal.
• Kinerja: Dengan waktu konversi default 0.625 ms dan batas filter 1 kHz, terminal ini menyediakan akuisisi data berkecepatan tinggi yang diperlukan untuk kontrol waktu nyata.
• Diagnostik: Dilengkapi pemantauan nilai batas, yang memungkinkan PLC mendeteksi nilai sensor di luar rentang secara otomatis; hal ini penting untuk keselamatan proses yang proaktif.

Spesifikasi Teknis

FAQ

Apa keuntungan menggunakan input diferensial pada EL3012?

Input diferensial mengukur perbedaan antara dua sinyal, bukan mengacu pada satu titik arde. Hal ini secara signifikan mengurangi dampak perbedaan potensial arde dan noise elektromagnetik terinduksi terhadap akurasi pengukuran.

Apakah pengaturan filter input dapat diubah selama pengoperasian?

Ya, filter FIR/IIR dapat dikonfigurasi melalui kamus objek EtherCAT, sehingga Anda dapat menyesuaikan waktu respons dan karakteristik penekanan noise sesuai dengan kebutuhan aplikasi tertentu.

Apakah terminal memerlukan daya eksternal untuk sensor analog?

EL3012 memasok daya ke elektronik internalnya melalui E-bus. Bergantung pada jenis sensor, Anda mungkin memerlukan catu daya eksternal 24 VDC untuk menyediakan daya loop bagi perangkat lapangan.

Panduan Instalasi dan Operasional

• Pelindung dan Pembumian: Selalu gunakan kabel pasangan berpilin berpelindung untuk sinyal analog. Hubungkan pelindung kabel ke titik pembumian pusat kabinet menggunakan gland kabel yang memenuhi standar EMC untuk menyediakan jalur impedansi rendah bagi interferensi frekuensi tinggi.
• Praktik Pengkabelan: Hindari memasang kabel sinyal analog sejajar dengan kabel daya berarus tinggi atau kabel motor VFD. Jarak pemisahan minimum 200 mm direkomendasikan untuk mengurangi risiko crosstalk.
• Instalasi Terminal: Saat memasang EL3012 pada rel DIN, pastikan slot ganda dan koneksi kunci terpasang sepenuhnya pada terminal di sebelahnya. Hal ini memastikan kestabilan mekanis dan kontak listrik yang tepat di seluruh bidang belakang EtherCAT.
