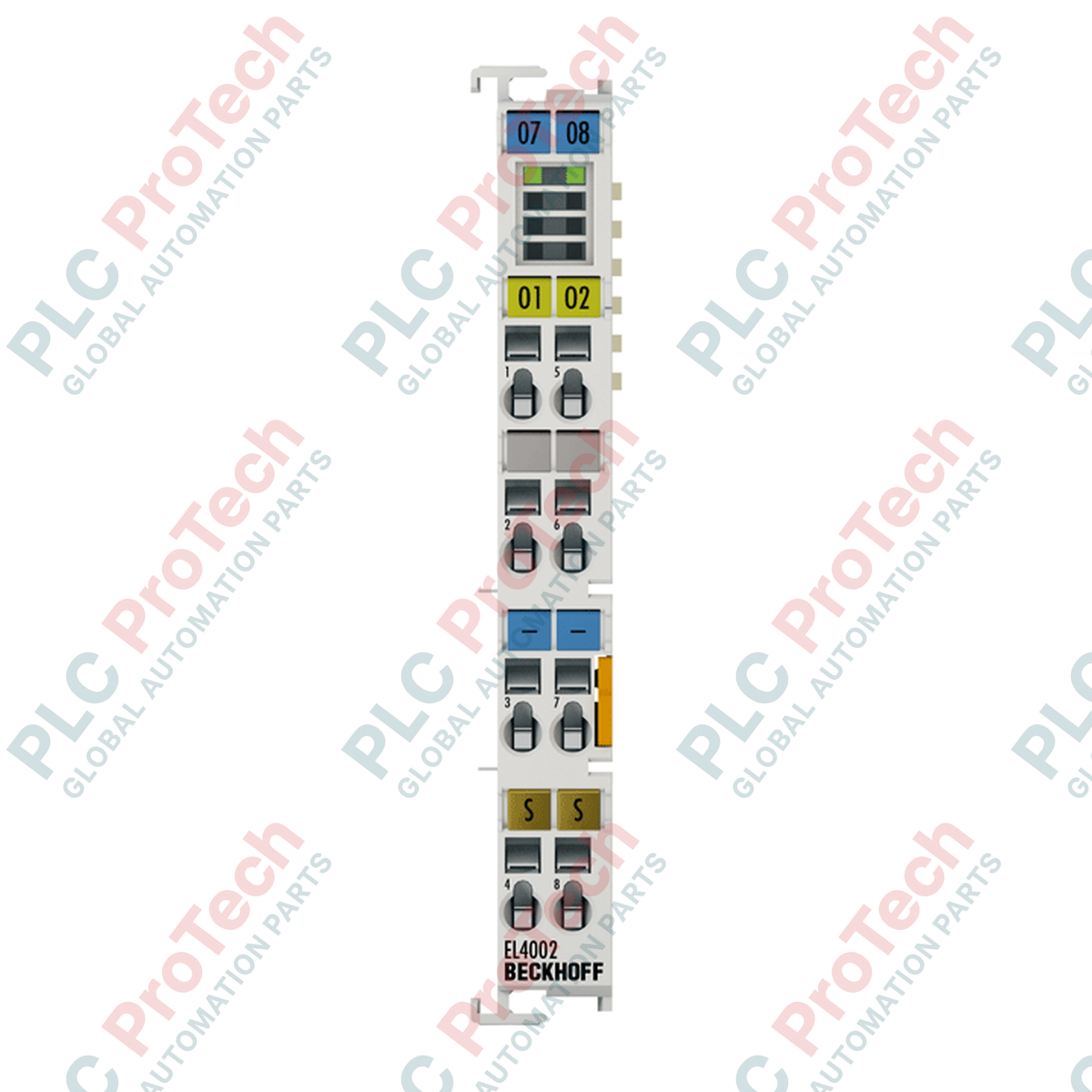

Terminal Output Analog Seri EL BECKHOFF EL4002

Ikhtisar Produk

EL4002 (EL4002) adalah terminal keluaran analog 2 kanal berpresisi tinggi dari seri EL Beckhoff, yang dirancang untuk aplikasi kontrol industri yang memerlukan sinyal tegangan presisi. Beroperasi dalam rentang 0 hingga 10 V dengan resolusi 12 bit, terminal ini memungkinkan komunikasi yang andal antara jaringan EtherCAT dan aktuator periferal seperti katup proporsional, konverter frekuensi, atau elemen kontrol pemanas. Dengan dukungan Distributed Clocks (DC) dan presisi di bawah satu mikrodetik, EL4002 memastikan kinerja kontrol deterministik, yang sangat penting untuk sinkronisasi berkecepatan tinggi dalam sistem gerakan multi-sumbu dan kontrol proses kompleks, sehingga mengurangi latensi sinyal dan meningkatkan stabilitas sistem secara keseluruhan.

Konfigurasi Teknis

EL4002 menggunakan arsitektur koneksi 2 kabel, single-ended, yang dioptimalkan untuk keluaran tegangan 0 hingga 10 V yang stabil dengan kemampuan beban lebih dari 5 kOhm. Modul ini sepenuhnya terintegrasi ke dalam E-bus EtherCAT, yang menyediakan isolasi listrik hingga 500 V antara potensial lapangan dan bus komunikasi internal. Salah satu fitur unggulan EL4002 adalah kemampuan watchdog dan sinkronisasi yang dapat dikonfigurasi pengguna; fitur ini memungkinkan teknisi menentukan nilai keluaran keadaan aman selama gangguan jaringan, termasuk transisi berbasis ramp untuk mencegah pergerakan mekanis mendadak, sehingga melindungi peralatan dan personel.

Spesifikasi Teknis

Tanya Jawab

Bagaimana fitur Distributed Clock (DC) bermanfaat bagi aplikasi?

Fitur Distributed Clock memungkinkan terminal menyinkronkan konversi keluarannya dengan waktu sistem master EtherCAT. Dengan presisi yang jauh kurang dari 1 µs, fitur ini memastikan sinyal analog berubah tepat pada saat yang diperlukan, sehingga menghilangkan jitter waktu dalam proses.

Apa tujuan fitur watchdog pada terminal ini?

Watchdog adalah fungsi keselamatan yang memantau tautan komunikasi EtherCAT. Jika komunikasi terputus, terminal secara otomatis mengalihkan keluaran ke keadaan aman yang telah ditentukan sebelumnya, yang dapat dikonfigurasi sebagai nilai tetap atau urutan ramp untuk menghindari perilaku mesin yang berbahaya.

Apakah EL4002 dapat digunakan untuk beban induktif?

Terminal ini dirancang untuk sinyal keluaran tegangan (0...10 V) dengan persyaratan beban > 5 kΩ. Terminal ini tidak ditujukan untuk menggerakkan aktuator induktif berarus tinggi secara langsung. Jika digunakan untuk menggerakkan perangkat tersebut, pastikan impedansi masukan perangkat sekunder memenuhi persyaratan beban terminal atau gunakan konverter sinyal perantara.

Rekomendasi Pemasangan dan Pengoperasian

• Integritas Sinyal: Mengingat resolusi 12 bit, pertahankan integritas sinyal yang tinggi dengan menggunakan kabel pasangan terpilin berpelindung untuk semua koneksi keluaran analog. Hubungkan pelindung ke busbar pembumian kabinet untuk meminimalkan gangguan dari kabel daya di sekitarnya.
• Teknik Pengkabelan: Gunakan terminal aktuasi pegas dengan obeng yang sesuai. Saat menggunakan konduktor fleksibel, ferrule sangat disarankan untuk mencegah helaian kabel menyebar, yang dapat menyebabkan resistansi kontak terputus-putus dan penyimpangan sinyal.
• Pemasangan Berdampingan: EL4002 mendukung pemasangan berdampingan menggunakan koneksi slot ganda dan kunci. Saat menempatkan beberapa modul analog secara berurutan, perhatikan pembuangan panas; meskipun konsumsi arusnya rendah (tip. 140 mA E-bus), mempertahankan lingkungan pengoperasian yang konsisten memastikan keakuratan tahap keluaran dalam jangka panjang.
