BECKHOFF EL6614 Terminal EtherCAT

Deskripsi

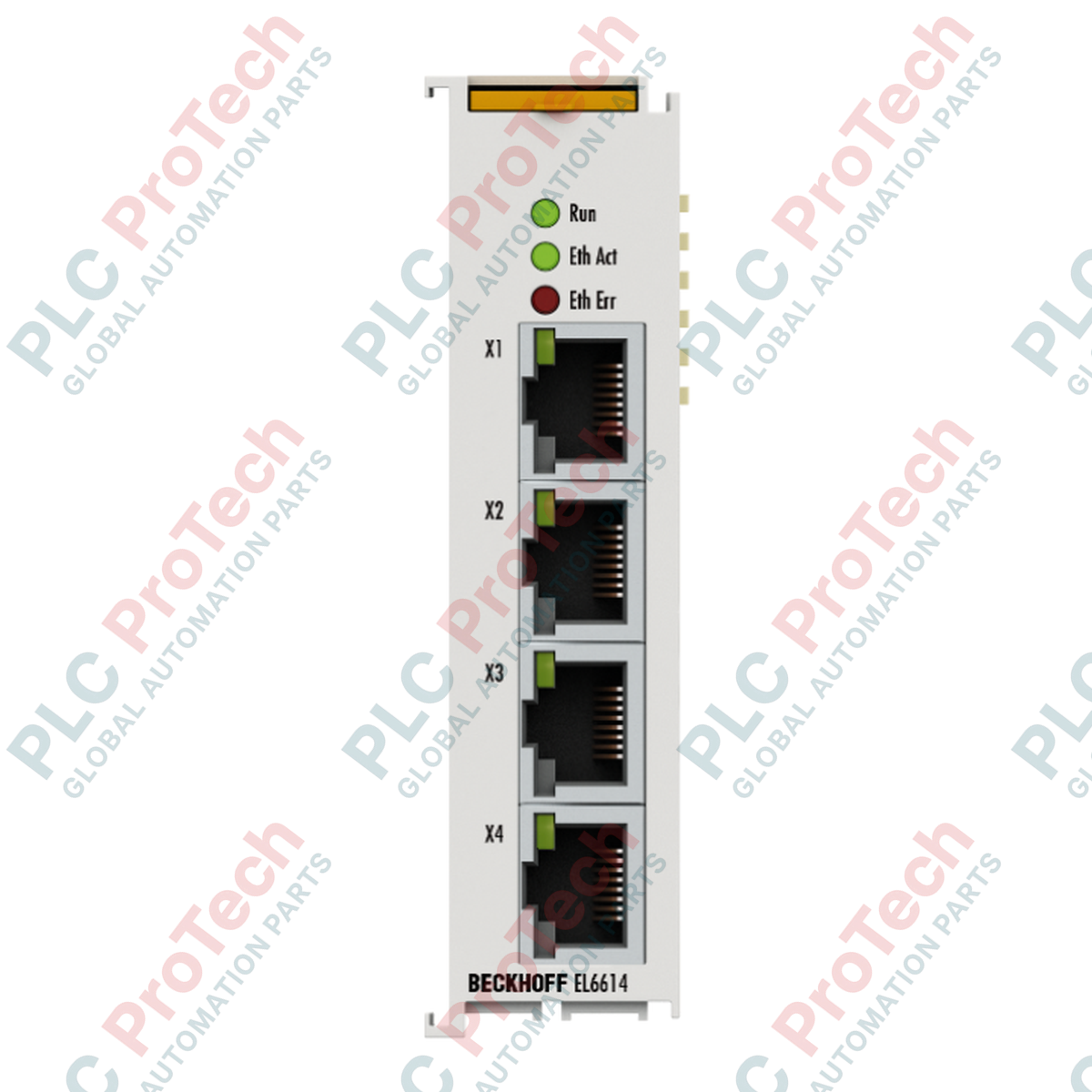

BECKHOFF EL6614 adalah terminal switch Ethernet 4 port yang dirancang untuk digunakan dalam sistem Terminal EtherCAT. Terminal ini berfungsi sebagai antarmuka komunikasi aktif dan terdesentralisasi yang meneruskan lalu lintas berbasis Ethernet standar secara transparan melalui jaringan terminal tanpa mengganggu kinerja atau presisi siklik komunikasi EtherCAT yang mendasarinya. Dengan menggunakan arsitektur switching store-and-forward, terminal ini memastikan pengiriman paket yang andal ke semua node yang terhubung.

Unit ringkas ini mengintegrasikan perangkat lapangan eksternal berkemampuan Ethernet, seperti PC industri, printer, sensor visi, dan adaptor pemrograman, langsung ke lingkungan kontrol. BECKHOFF EL6614 memungkinkan tata letak jaringan yang sangat terdesentralisasi, meminimalkan kebutuhan akan komponen switch mandiri di dalam kabinet kontrol dan menyederhanakan topologi perkabelan lokal.

Terminal ini sepenuhnya memperoleh daya operasionalnya dari koneksi E-bus internal, sehingga tidak memerlukan jalur suplai beban sisi lapangan terpisah. Isolasi listrik yang kuat sebesar 500 V antara E-bus internal dan jalur Ethernet eksternal menyediakan pemisahan sinyal yang andal serta melindungi sistem PLC hulu dari potensi gangguan sisi lapangan dan ground loop.

Fitur

• Empat port fisik RJ45 yang mendukung koneksi Ethernet 10BASE-T/100BASE-TX.
• Kemampuan pengaturan otomatis melalui auto-negosiasi IEEE 802.3u, yang memungkinkan pengoperasian half-duplex atau full-duplex pada 10 atau 100 Mbit/s.
• Mode switching store-and-forward untuk distribusi paket yang terstruktur dan andal.
• Kompatibilitas penuh dan transparan dengan semua protokol komunikasi berbasis Ethernet (IEEE 802.3).
• Diagnostik perangkat keras bawaan melalui LED status yang jelas di bagian depan.
• Fitur perangkat lunak terintegrasi, termasuk server DHCP dan BootP bawaan.
• Dukungan bawaan untuk Ethernet Real-Time (RT) dan struktur jaringan publisher/subscriber.

Aplikasi

• Integrasi terdesentralisasi node Ethernet standar di dalam panel kontrol dengan ruang terbatas.
• Antarmuka jaringan langsung untuk sistem visi, terminal diagnostik, dan pemindai kode batang.
• Koneksi sementara atau permanen adaptor pemrograman dan PC rekayasa langsung ke segmen terminal I/O.
• Distribusi jaringan standar dalam topologi kontrol EtherCAT tanpa switch DIN rail tambahan.

Spesifikasi Teknis

Umum

Antarmuka dan Komunikasi

Listrik dan Daya

Lingkungan dan Mekanis

Kepatuhan dan Keselamatan

Koneksi / Antarmuka

Panduan Pemasangan

1. Pastikan seluruh kabinet kontrol industri dan rakitan terminal sepenuhnya bebas tegangan sebelum pemasangan.
2. Pasang terminal pada rel DIN standar 35 mm (sesuai EN 60715). Pastikan slot ganda dan koneksi kunci dengan terminal yang berdekatan saling mengunci sepenuhnya.
3. Kencangkan blok terminal menggunakan penahan ujung mekanis yang sesuai untuk mencegah pergeseran lateral.
4. Sambungkan kabel Ethernet pasangan berpilin berpelindung standar yang dilengkapi konektor RJ45 langsung ke port fisik, dan pastikan segmen kabel tidak melebihi 100 m.
5. Nyalakan kembali jaringan EtherCAT. Pantau LED diagnostik terintegrasi pada panel depan untuk memverifikasi komunikasi yang benar dan perutean daya melalui E-bus.

Rekomendasi Penggantian

1. Pastikan sistem telah dimatikan dengan aman dan catu daya ke E-bus serta modul yang berdekatan sepenuhnya diisolasi.
2. Beri label dan lepaskan jalur Ethernet dari keempat port RJ45.
3. Lepaskan mekanisme pengunci dan lepaskan terminal dari rel DIN.
4. Geser terminal pengganti ke rel DIN, sambil memverifikasi koneksi kontak bus yang bersih.
5. Masukkan kembali kabel RJ45 ke port yang ditentukan dan pulihkan daya sistem. Verifikasi perilaku LED diagnostik untuk memastikan perutean jaringan aktif.
