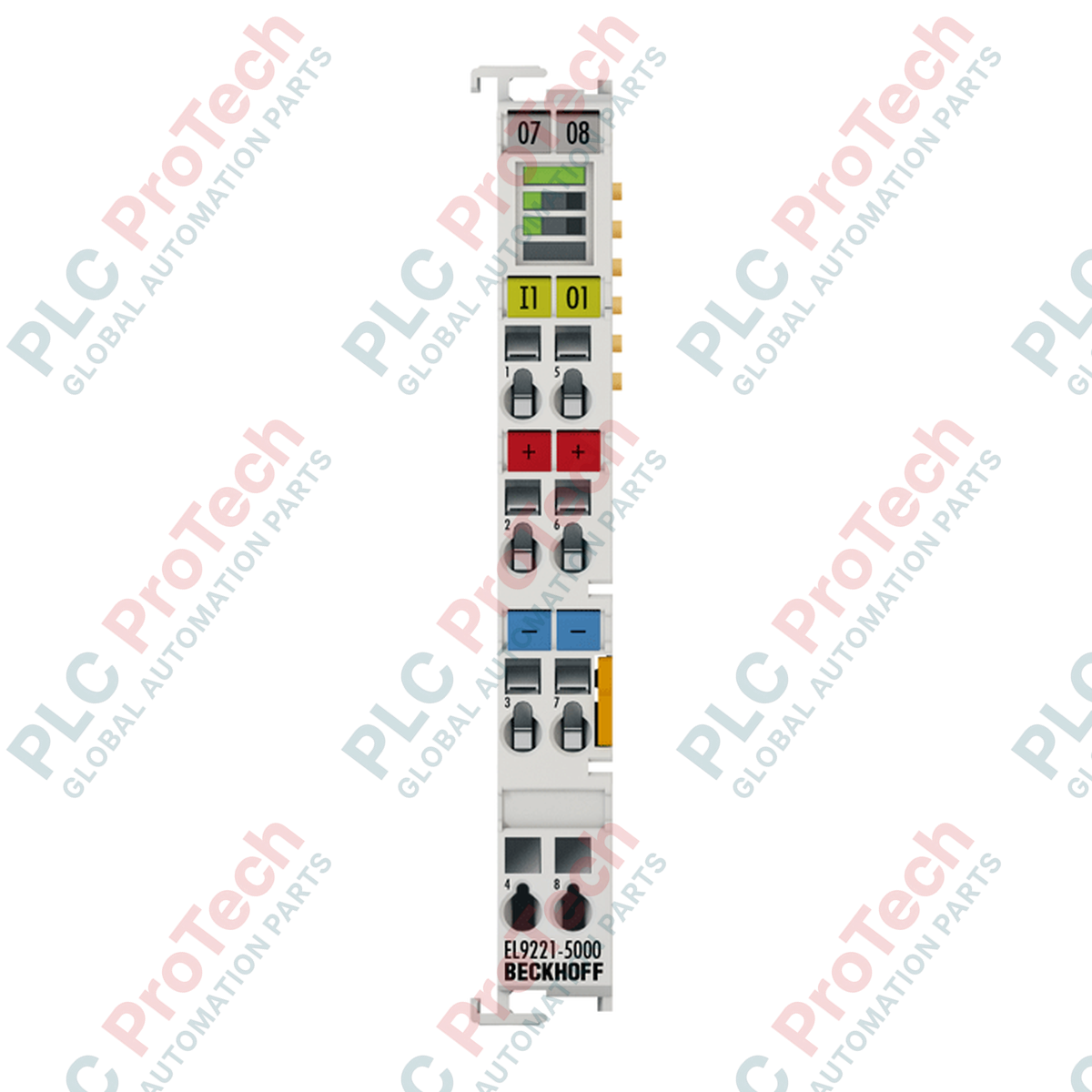

Beckhoff EL9221-5000 Terminal EtherCAT Modul Perlindungan Arus Lebih 1 Kanal

SKU EL9221-5000

Tersedia

12-month warranty
Free returns within 30 days

Produsen: BECKHOFF
Nomor Produk: EL9221-5000
Negara asal:Jerman
Jenis Produk: Modul Terminal EtherCAT
Pembayaran: T/T, Western Union
Berat: 2000g
Dimensi: 12 mm x 100 mm x 68 mm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Dirancang untuk perlindungan arus berlebih selektif pada sirkuit kontrol 24 V DC, terminal EtherCAT Beckhoff EL9221-5000 menyediakan kemampuan pemantauan dan pemutusan elektronik aktif untuk satu saluran listrik. Modul ringkas berukuran 12 mm ini terintegrasi dengan mulus ke dalam segmen terminal EtherCAT standar, serta menawarkan arus nominal yang dapat disesuaikan dari 1 hingga 10 A untuk melindungi perangkat lapangan yang sensitif dari hubungan arus pendek dan kondisi beban berlebih.

Fitur Utama

Arus Nominal yang Dapat Disesuaikan: Dapat dikonfigurasi dari 1 A hingga 10 A dengan kenaikan tepat 1 A melalui antarmuka tombol LED terintegrasi.
Pembatasan Arus Aktif: Mencegah penurunan tegangan di seluruh sistem dengan mengisolasi gangguan secara cepat pada saluran yang terdampak.
Integrasi E-Bus: Mengonsumsi arus tipikal 80 mA dari E-bus, sehingga memungkinkan diagnostik lengkap dan pelaporan status melalui TwinCAT.
Sistem Peringatan Dini: Memicu sinyal peringatan awal saat beban output mencapai 90% dari ambang batas yang dikonfigurasi.
Fail-Safe Terintegrasi: Dilengkapi sekering perangkat keras bawaan 15 A (F) sebagai perlindungan sekunder.

Aplikasi Industri

Distribusi Daya 24 V DC: Perlindungan selektif untuk sensor, aktuator, dan pengontrol PC industri.
Jalur Perakitan Otomotif: Perlindungan tersegmentasi untuk mencegah gangguan pengkabelan lokal menghentikan seluruh jalur produksi.
Manufaktur Peralatan Mesin: Penyaluran daya yang aman ke sirkuit kontrol tambahan dan node fieldbus.

Spesifikasi Teknis

Parameter	Nilai Spesifikasi
Produsen	Beckhoff Automation
Nomor Model	EL9221-5000
Tegangan Nominal	24 V DC
Jumlah Saluran	1 Input, 1 Output
Rentang Arus Nominal	Dapat disesuaikan dari 1 hingga 10 A (dengan kenaikan 1 A)
Konsumsi Arus E-Bus	Biasanya 80 mA
Isolasi Listrik	500 V (tegangan E-bus/sinyal)
Pemutusan Daya akibat Tegangan Berlebih	Lebih besar dari atau sama dengan 32 V DC
Sekering Cadangan Terintegrasi	15 A (Kerja cepat)
Suhu Pengoperasian	0 hingga 55 Celsius
Suhu Penyimpanan	-25 hingga 85 Celsius
Tingkat Perlindungan	IP20
Dimensi (W x T x D)	12 mm x 100 mm x 68 mm
Bahan Casing	Polikarbonat
Persetujuan	CE, cULus, cURus
Berat Bersih	55 g
Berat Pengiriman (Dihitung)	0.15 kg

Spesifikasi Pengkabelan dan Sambungan

Jenis Sambungan	Penampang Konduktor	Rentang AWG
Kabel Solid (e)	0,08 hingga 2,5 mm²	AWG 28 hingga 14
Kabel Serabut (st)	0,08 hingga 2,5 mm²	AWG 28 hingga 14
Kabel Fleksibel dengan Ferrule (f)	0,14 hingga 1,5 mm²	AWG 26 hingga 16
Panjang Pengupasan	8 hingga 9 mm

Wawasan Rekayasa Empiris

Model Alternatif & Kompatibilitas

EL9221-5000 memiliki antarmuka tombol LED terintegrasi untuk konfigurasi manual lokal dan visualisasi status, sehingga berbeda dari terminal arus lebih bernilai tetap standar. Saat mengintegrasikan modul ini ke konfigurasi system manager TwinCAT yang sudah ada, pastikan file deskripsi perangkat XML (ESI) yang benar telah dimuat agar akses penuh ke register diagnostik dan parameter batas arus tersedia.

Kendala Aplikasi & Catatan Rekayasa

Saat memasang beberapa terminal EL9221-5000 berdampingan dengan beban arus kontinu tinggi (mendekati 10 A per modul), akumulasi panas di dalam kabinet harus dipantau. Pastikan ventilasi panel memadai. Perhatikan bahwa ambang peringatan lanjutan beban 90% sangat sensitif; arus awal transien dari beban induktif harus dipetakan untuk mencegah munculnya peringatan yang tidak semestinya dalam loop kontrol PLC.

Kiat Pengoperasian & Pemasangan Kabel

Selalu gunakan obeng pipih standar untuk mengaktifkan mekanisme klem tegangan selama pemasangan kabel. Pastikan anggaran arus E-bus dari Kopler EtherCAT di sisi hulu (seperti EK1100) tidak terlampaui, karena EL9221-5000 menarik arus nominal 80 mA dari bus komunikasi internal.

Panduan Instalasi

PERINGATAN KRITIS

Matikan semua sumber daya sebelum memasang, melepas, atau memasang kabel modul. Kegagalan mengisolasi daya sistem 24 V DC dan catu daya E-bus dapat menyebabkan kerusakan permanen pada kontak terminal, modul di sebelahnya, atau antarmuka kopler EtherCAT.

1

Pasang terminal pada rel DIN standar 35 mm yang sesuai dengan EN 60715, dan pastikan mekanisme penguncinya terpasang dengan aman.

2

Geser terminal sepanjang rel untuk menghubungkannya dengan terminal EtherCAT di sebelahnya, dan pastikan slot ganda serta koneksi berkunci terpasang sepenuhnya.

3

Kupas kabel koneksi hingga panjang yang ditentukan, yaitu 8 hingga 9 mm. Masukkan konduktor ke titik terminal pegas menggunakan obeng untuk mengaktifkannya.

4

Terapkan daya 24 V DC dan konfigurasikan batas arus yang diinginkan (1 hingga 10 A) menggunakan tombol LED lokal atau melalui antarmuka perangkat lunak TwinCAT.

FAQ

Bagaimana cara menyesuaikan batas arus pada EL9221-5000?

Batas arus dapat disesuaikan secara lokal dari 1 A hingga 10 A dengan kenaikan 1 A menggunakan tombol LED terintegrasi di bagian depan terminal, atau dikonfigurasi dari jarak jauh melalui antarmuka perangkat lunak TwinCAT.

Apa fungsi fitur beban keluaran peringatan awal 90%?

Fitur beban keluaran peringatan awal memberi tahu sistem kontrol melalui E-bus saat beban yang terhubung mencapai 90% dari batas arus yang ditetapkan, sehingga tindakan pencegahan dapat dilakukan sebelum terjadi pemadaman.

Apakah EL9221-5000 memerlukan sekring eksternal?

Modul ini dilengkapi sekring perangkat keras fail-safe 15 A kerja cepat terintegrasi sebagai perlindungan sekunder, tetapi praktik standar merekomendasikan perlindungan sirkuit cabang utama yang sesuai di sisi hulu.

Berapa konsumsi arus E-bus untuk terminal ini?

EL9221-5000 biasanya menggunakan arus sebesar 80 mA dari E-bus. Hal ini harus diperhitungkan dalam total anggaran daya segmen kopler EtherCAT Anda.
