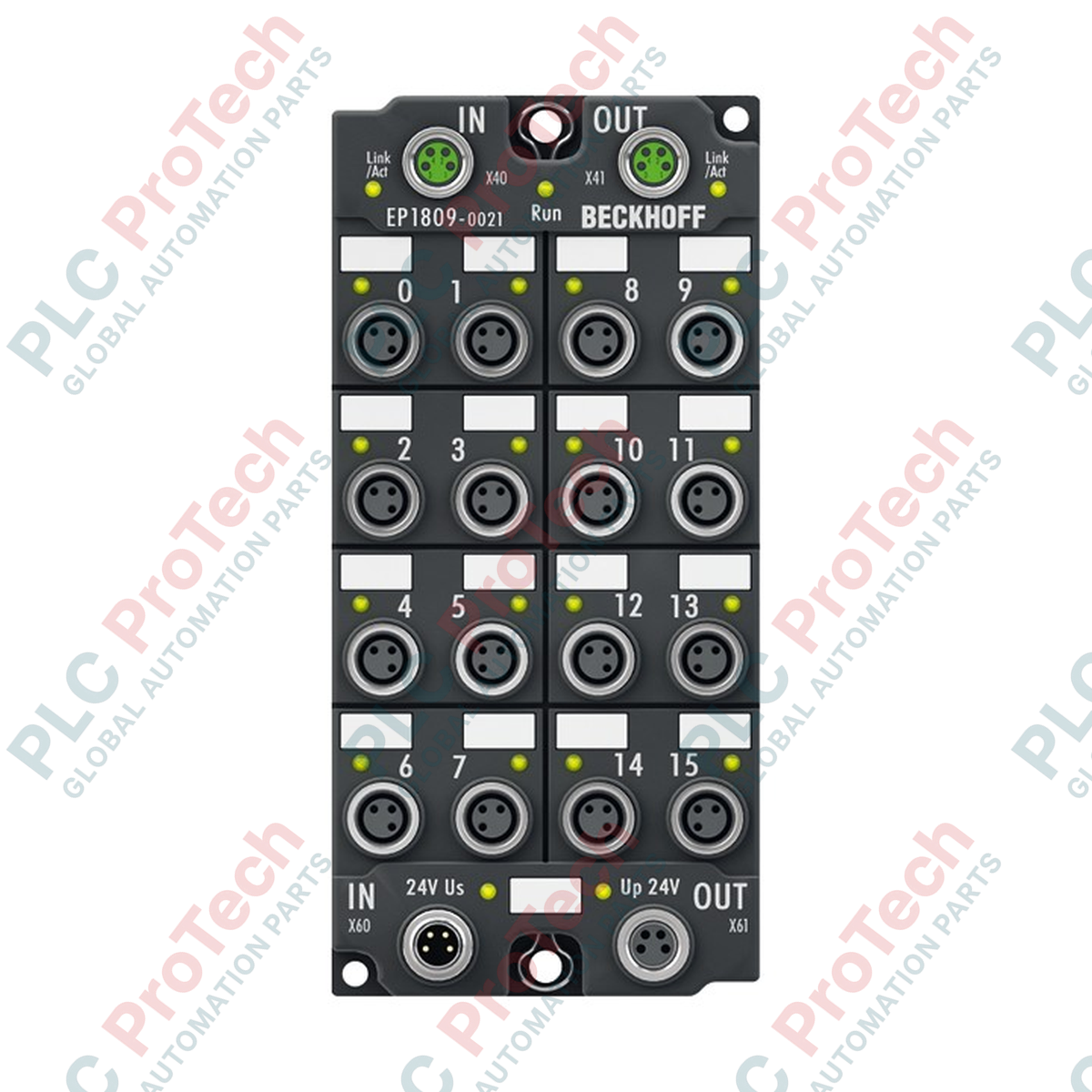

BECKHOFF EP1809-0021 EtherCAT Box Input Digital 16 Kanal

SKU EP1809-0021

Tersedia
  • 12-month warranty
  • Free returns within 30 days
  • Produsen: BECKHOFF
  • Nomor Produk: EP1809-0021
  • Origin Jerman
  • Jenis Produk: Modul EtherCAT
  • Pembayaran: T/T, Western Union
  • Berat: 0.25 kg
  • Dimensi: 12.6 x 3 x 2.6 cm
  • Pelabuhan pengiriman: Xiamen
  • Garansi: 12 bulan

Tags

EtherCAT Box EtherCAT Modules
Jumlah
Call sales Contact

Product Description

Deskripsi

BECKHOFF EP1809-0021 EtherCAT Box adalah modul input digital dengan 16 kanal yang dirancang untuk lingkungan otomasi industri yang memerlukan akuisisi sinyal terdistribusi. Beroperasi langsung dalam jaringan EtherCAT, perangkat ini menghubungkan sinyal kontrol biner dari sensor dan sakelar ke pengontrol otomasi, serta mendukung komunikasi data yang andal di area pabrik yang berat.

Dibuat dalam housing industri yang kokoh dengan tingkat perlindungan IP65, IP66, dan IP67, EP1809-0021 dirancang untuk pemasangan langsung pada mesin tanpa memerlukan kabinet kontrol. Perangkat ini mengintegrasikan konektor M8 untuk input sinyal dan koneksi jaringan, sehingga memudahkan pemasangan serta pemeliharaan dalam topologi mesin terdesentralisasi.

Fitur

    16 kanal input digital sesuai dengan spesifikasi EN 61131-2, tipe 1/3. Pemasangan langsung di tingkat mesin didukung oleh housing dengan tingkat perlindungan IP65/IP66/IP67. Antarmuka komunikasi EtherCAT menggunakan soket M8 berpelindung ganda untuk topologi ring atau jalur. Suplai sensor terintegrasi ditenagai dari tegangan kontrol dengan kapasitas total hingga 0,5 A dan perlindungan terhadap hubung singkat. Teknologi koneksi M8 dilengkapi soket berkode A 3-pin untuk pengkabelan sinyal dan konektor M8 4-pin untuk suplai daya serta distribusi ke perangkat berikutnya.

Aplikasi

    Arsitektur kontrol mesin terdesentralisasi tanpa kabinet kontrol Lini manufaktur otomatis yang memerlukan akuisisi data sensor terdistribusi Sistem konveyor dan peralatan penanganan material dengan persyaratan tingkat IP yang tinggi Mesin pengemasan dan perakitan yang beroperasi di lingkungan industri yang basah atau berdebu

Spesifikasi Teknis

Umum

Parameter Spesifikasi
Produsen BECKHOFF
Model Tepat EP1809-0021
Jenis Produk EtherCAT Box
Protokol EtherCAT
Tingkat Perlindungan IP65, IP66, IP67 (sesuai dengan EN 60529)
Posisi Pemasangan Variabel
Berat sekitar 250 g
Negara Asal Jerman

Sinyal dan I/O

Parameter Spesifikasi
Jumlah Input 16
Spesifikasi EN 61131-2, tipe 1/3
Tegangan Input Nominal 24 V DC (-15% / +20%)
Tegangan Sinyal "0" -3 hingga +5 V
Tegangan Sinyal "1" 11 hingga 30 V
Arus Input tip. 3 mA
Filter Input 3,0 ms
Frekuensi Penghitungan maks. 1 kHz
Catu Daya Sensor dari tegangan kontrol, maks. 0,5 A, terlindung dari hubung singkat secara total

Elektrikal dan Komunikasi

Parameter Spesifikasi
Antarmuka Bus 2 x soket M8, berpelindung, tipe sekrup
Koneksi Catu Daya Suplai: 1 x soket M8 jantan, 4-pin; Koneksi hilir: 1 x soket M8 betina, 4-pin
Konsumsi Arus dari US tip. 130 mA
Isolasi Listrik 500 V

Lingkungan dan Mekanis

Parameter Spesifikasi
Rentang Suhu Pengoperasian -25 hingga +60 derajat C
Rentang Suhu Penyimpanan -40 hingga +85 derajat C
Ketahanan terhadap Getaran sesuai dengan EN 60068-2-6
Ketahanan terhadap Guncangan sesuai dengan EN 60068-2-27
Imunitas EMC sesuai dengan EN 61000-6-2
Emisi EMC sesuai dengan EN 61000-6-4

Koneksi / Antarmuka

Antarmuka Fungsi
Antarmuka Bus (2 x soket M8) Koneksi input dan output EtherCAT, berpelindung
Suplai Catu Daya (1 x M8 jantan, 4-pin) Suplai tegangan kontrol 24 V DC masuk
Catu Daya Hilir (1 x M8 betina, 4-pin) Distribusi lanjutan tegangan kontrol 24 V DC ke modul berikutnya
Koneksi Input (16 x M8, 3-pin, berkode A) Titik koneksi untuk 16 sensor digital

Panduan Pemasangan

  1. Pastikan sistem sepenuhnya tidak bertegangan sebelum memasang atau menghubungkan kabel BECKHOFF EP1809-0021 EtherCAT Box.
  2. Pasang modul dengan kuat pada permukaan mesin yang datar menggunakan lubang pemasangan yang sesuai agar tahan terhadap getaran dan guncangan selama pengoperasian.
  3. Hubungkan kabel jaringan EtherCAT ke soket bus M8 berpelindung, dengan memastikan perutean kabel dan pelepas tegangan yang tepat.
  4. Hubungkan suplai catu daya 24 V DC ke soket M8 jantan, 4-pin, dan verifikasi polaritas tegangan yang benar.
  5. Hubungkan sensor lapangan ke soket input M8 berkode A, 3-pin, dengan memastikan total arus pada catu daya sensor tidak melebihi 0,5 A.
  6. Lakukan pemeriksaan kabel dan kontinuitas secara menyeluruh sebelum memulihkan daya dan melakukan commissioning jaringan melalui perangkat lunak otomasi.
