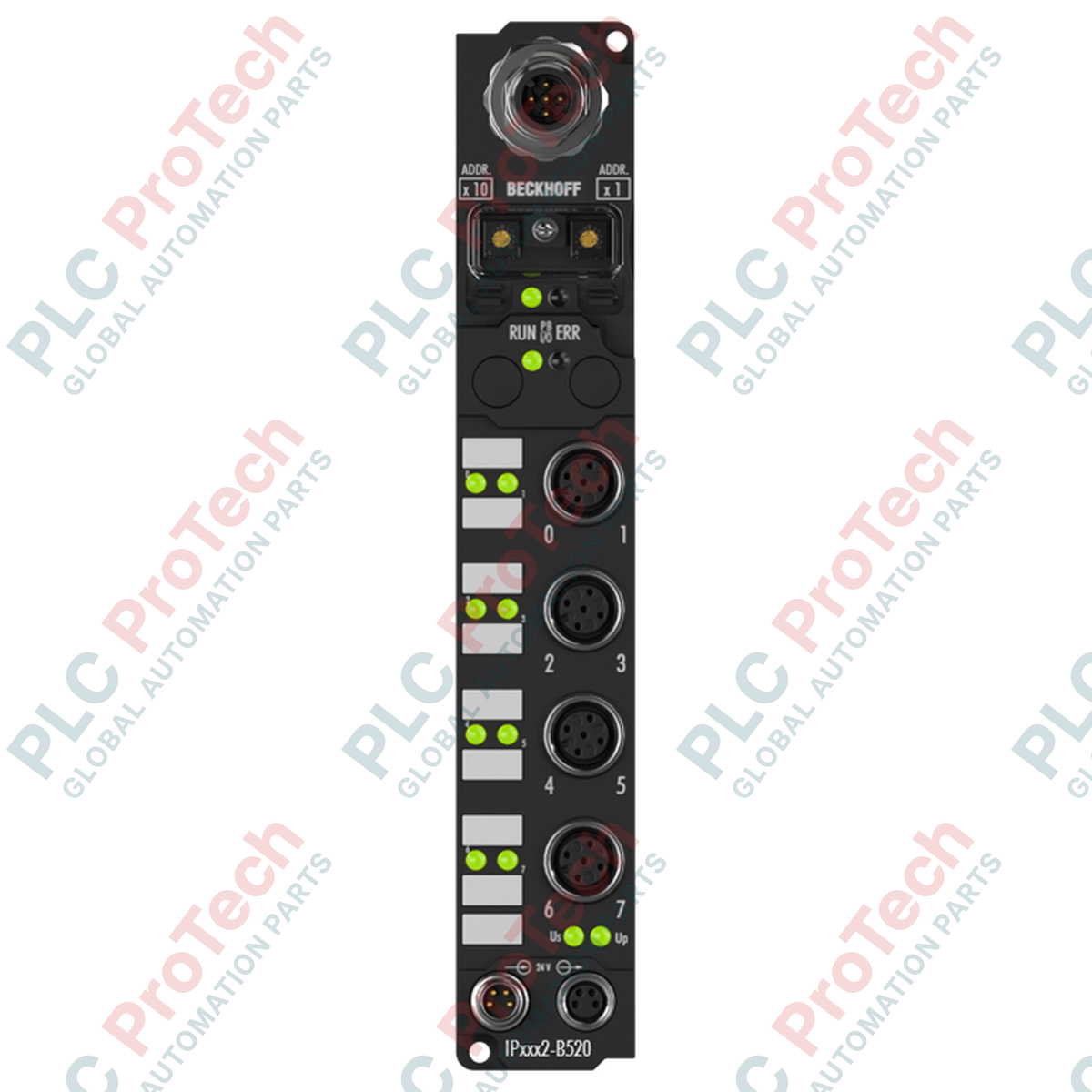

Beckhoff IP1002-B520 Fieldbus Box Modul Input Digital 8 kanal

SKU IP1002-B520

Tersedia

12-month warranty
Free returns within 30 days

Produsen: BECKHOFF
Nomor Produk: IP1002-B520
Negara asal:Jerman
Jenis Produk: Modul I/O Fieldbus
Pembayaran: T/T, Western Union
Berat: 2000g
Dimensi: 30 mm x 175 mm x 26,5 mm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Dirancang untuk penerapan langsung di lapangan tanpa kabinet listrik, Beckhoff IP1002-B520 menyediakan antarmuka tangguh untuk memperoleh delapan sinyal sensor digital melalui jaringan DeviceNet. Modul ringkas ini direkayasa untuk bertahan di lingkungan industri yang keras, serta menawarkan integrasi I/O berdensitas tinggi langsung pada mesin.

Fitur Utama

Integrasi langsung ke jaringan DeviceNet dengan deteksi otomatis laju baud hingga 500 kbaud.
Delapan input digital dengan filter input 3,0 ms untuk menekan bouncing kontak dan gangguan listrik.
Peringkat perlindungan IP65, IP66, dan IP67 yang tangguh, sehingga tidak memerlukan enklosur pelindung.
Catu daya sensor terlindung dari korsleting, berasal dari tegangan kontrol, dengan batas total 0,5 A.
Rumah poliamida (PA6) yang ringkas, dirancang untuk instalasi mekanis dengan ruang terbatas.

Aplikasi

Sistem konveyor terdesentralisasi dan jalur penanganan material.
Sel perakitan otomotif yang menggunakan arsitektur DeviceNet lama.
Pabrik pengolahan makanan dan minuman yang memerlukan I/O field yang kompatibel dengan pencucian.
Perkakas ujung lengan robotik dan kontrol manifold katup pneumatik.

Spesifikasi Teknis

Produsen	Beckhoff Automation
Nomor Model / Artikel	IP1002-B520
Protokol Fieldbus	DeviceNet (deteksi otomatis hingga 500 kbaud)
Jumlah Input	8 input digital (EN 61131-2, Tipe 2)
Tegangan Input Nominal	24 V DC (-15% / +20%)
Waktu Filter Input	3,0 ms
Tegangan Sinyal	Sinyal "0": -3 hingga +5 V \| Sinyal "1": 11 hingga 30 V
Arus Input	biasanya 6 mA
Catu Daya Sensor	Maks. 0,5 A total, terlindung dari korsleting
Antarmuka Bus	1 x konektor M12, 5-pin
Sambungan Daya	Feed: 1 x M8 jantan (4-pin) \| Hilir: 1 x M8 betina (4-pin)
Konsumsi Arus Kotak	45 mA + arus sensor
Isolasi Listrik	Tegangan kontrol / fieldbus: 500 V
Suhu Pengoperasian	0 hingga +55 degC
Suhu Penyimpanan	-25 hingga +85 degC
Kelas Perlindungan	IP65 / IP66 / IP67 (sesuai EN 60529)
Dimensi (L x T x D)	30 mm x 175 mm x 26,5 mm
Bahan Rumah	PA6 (poliamida)
Berat Pengiriman (Dihitung)	2,0 kg (termasuk kemasan pelindung)

Sambungan dan Antarmuka

Konektor / Pin	Penetapan Fungsi / Sinyal
Pin Bus M12 1	Pelindung
Pin Bus M12 2	V+ (Catu Daya DeviceNet)
Pin Bus M12 3	V- (Ground DeviceNet)
Pin Bus M12 4	CAN_H
Pin Bus M12 5	CAN_L
Pin Daya M8 1	Feed Us (Tegangan Kontrol +24 V DC)
Pin Daya M8 2	Feed Up (Tegangan Beban +24 V DC)
Pin Daya M8 3	GNDs (Ground Tegangan Kontrol)
Pin Daya M8 4	GNDp (Ground Tegangan Beban)

Wawasan Rekayasa Empiris

Model Alternatif & Kompatibilitas

IP1002-B520 dikhususkan untuk jaringan DeviceNet. Jika arsitektur sistem bermigrasi ke Profibus DP, IP1002-B310 merupakan padanan fisik langsungnya. Untuk arsitektur EtherCAT modern, beralihlah ke EP1008-0001. Pastikan file EDS (Electronic Data Sheet) yang benar dimuat ke pemindai DeviceNet Anda (misalnya Allen-Bradley 1756-DNB) untuk mencegah offset pemetaan pada citra proses 8-bit.

Jebakan Aplikasi & Catatan Rekayasa

Saat merangkai daya bantu secara daisy-chain melalui konektor M8, arus kumulatif tidak boleh melebihi 4 A. Melebihi batas ini akan menyebabkan degradasi termal pada rel daya internal dan pin M8. Selain itu, jika panjang total jalur trunk DeviceNet melebihi 100 meter, pastikan laju baud dibatasi secara manual atau diverifikasi, karena deteksi otomatis dapat gagal pada jaringan dengan kapasitansi tinggi tanpa resistor terminasi yang tepat (121 Ohm pada kedua ujung fisik).

Tips Komisioning & Pengawatan

Karena rumah poliamida PA6 bersifat nonkonduktif, pembumian fungsional tidak tercapai secara otomatis melalui pemasangan fisik. Untuk memastikan imunitas EMC yang kuat dan mencegah derau transien mengganggu filter input 3,0 ms, pasang strap pembumian khusus dari salah satu sekrup pemasangan 3,5 mm langsung ke bidang pembumian fungsional mesin.

Panduan Pemasangan

PERINGATAN KRITIS

Isolasi semua sumber daya sebelum memasang atau melakukan pengawatan modul. Kegagalan mematikan tegangan kontrol dan beban dapat menyebabkan kerusakan peralatan, pemicuan sensor yang tidak terduga, atau gangguan komunikasi pada trunk DeviceNet yang aktif.

1

Pasang modul pada permukaan datar menggunakan dua sekrup M3 melalui lubang pemasangan 3,5 mm. Pastikan permukaan pemasangan bersih dan bebas getaran.

2

Hubungkan kabel DeviceNet M12 5 pin ke antarmuka bus, dan pastikan cincin pengunci dikencangkan dengan tangan untuk mempertahankan segel IP67.

3

Hubungkan catu daya 24 V DC ke konektor suplai M8. Jika modul hilir digunakan, hubungkan kabel hilir M8 ke node berikutnya.

4

Pasang sensor digital ke kanal input M12. Tutup port M12 yang tidak digunakan dengan penutup pelindung untuk mencegah masuknya kelembapan.

FAQ

Berapa kapasitas arus maksimum untuk catu daya sensor pada IP1002-B520?

Catu daya sensor berasal dari tegangan kontrol dan memiliki kapasitas arus kumulatif maksimum sebesar 0,5 A. Catu daya ini sepenuhnya terlindung dari korsleting.

Apakah modul ini memerlukan penutup eksternal untuk lingkungan basah?

Tidak, modul ini memiliki peringkat IP65/66/67, sehingga cocok dipasang langsung pada mesin di lingkungan yang basah, berdebu, atau sering dicuci tanpa penutup.

Bagaimana cara membumikan IP1002-B520 karena rumahnya terbuat dari plastik?

Pembumian harus dilakukan dengan memasang pita pembumian khusus dari salah satu sekrup pemasangan 3,5 mm langsung ke bidang pembumian fungsional mesin.

Berapa arus maksimum yang diperbolehkan saat menyambungkan daya secara berantai?

Kapasitas penghantaran arus maksimum kontak daya M8 adalah 4 A. Jangan melebihi batas ini saat meneruskan daya ke modul berikutnya.
