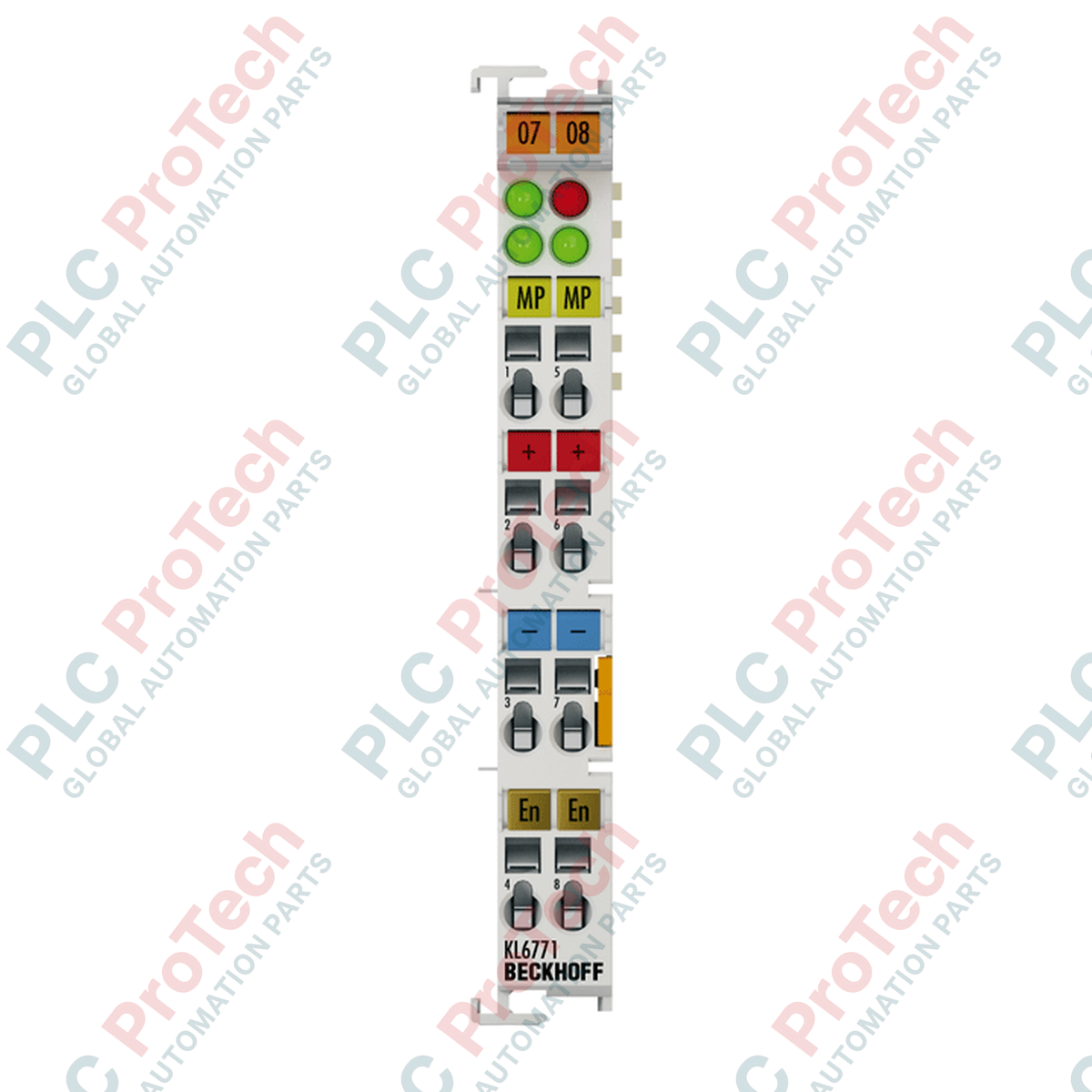

Berfungsi sebagai tautan integrasi khusus, terminal bus Beckhoff KS6771 memungkinkan komunikasi langsung dua arah antara coupler K-bus dan perangkat lapangan HVAC MP-Bus Belimo. Modul ini berfungsi sebagai master MP-Bus yang mengoordinasikan akuisisi data dan distribusi perintah kontrol melalui satu kanal. Desain KS6771 dilengkapi tingkat kabel yang dapat dicolokkan, sehingga penggantian modul dapat dilakukan dengan cepat tanpa melepas rangkaian kabel tingkat lapangan. Integrasi dikelola sepenuhnya melalui blok fungsi PLC TwinCAT standar, sehingga memperlancar commissioning pada arsitektur penanganan udara komersial dan industri yang kompleks.
| Parameter | Spesifikasi |
|---|---|
| Produsen | Beckhoff Automation |
| Nomor Model | KS6771 |
| Jenis Antarmuka | Master MP-Bus (1 Kanal) |
| Laju Transfer Data | 1200 baud |
| Protokol Akses Bus | Polling |
| Tegangan Sistem Nominal | 24 V DC (-15% / +20%) |
| Konsumsi Arus K-bus | Biasanya 55 mA |
| Konsumsi Kontak Daya | Biasanya 10 mA + beban aktuator |
| Beban Kontak Daya Maksimum | 10 A |
| Tegangan Isolasi | 500 V (K-bus ke jalur MP-Bus) |
| Lebar Citra Proses | Input 12 byte, output 12 byte |
| Penampang Sambungan | 0,08 hingga 1,5 mm² (AWG 28...16 inti tunggal/serabut; AWG 26...16 fleksibel) |
| Panjang Pengupasan Kabel | 9 hingga 10 mm |
| Peringkat Lingkungan | IP20 (dengan orientasi pemasangan variabel) |
| Suhu Pengoperasian | 0 hingga +55 degC |
| Suhu Penyimpanan | -25 hingga +85 degC |
| Kelembapan Relatif | 95% tanpa kondensasi |
| Ketahanan terhadap Getaran/Benturan | Sesuai dengan EN 60068-2-6 / EN 60068-2-27 |
| Kekebalan/Emisi EMC | Sesuai dengan EN 61000-6-2 / EN 61000-6-4 |
| Penandaan Perlindungan Ledakan | II 3 G Ex nA IIC T4 Gc (Zona ATEX 2) |
| Material Rumah | Polikarbonat (rumah terminal dengan kabel yang dapat dicolokkan) |
| Dimensi (L x T x D) | 12 mm x 100 mm x 68 mm |
| Berat Bersih Produk | Sekitar 85 g |
| Berat Pengiriman (Dihitung) | 1,5 kg |
| Nomor Pin Terminal | Penetapan Sinyal | Deskripsi |
|---|---|---|
| 1 | Jalur MP-Bus | Jalur komunikasi dua arah ke aktuator slave Belimo. |
| 2 | 24 V DC (Kontak Daya) | Suplai daya ke unit penggerak (dijembatani secara internal ke kontak daya). |
| 5 | GND (Referensi MP-Bus) | Potensial referensi umum untuk komunikasi MP-Bus. |
| 6 | 0 V DC (Kontak Daya) | Referensi rel daya negatif (dijembatani secara internal ke kontak daya). |
KS6771 merupakan padanan operasional langsung dari Bus Terminal KL6771 standar. Perbedaan pentingnya terletak pada desain rumah terminal "KS", yang dilengkapi blok pengkabelan yang dapat dilepas. Dari perspektif perangkat lunak, konfigurasi perangkat keras TwinCAT memperlakukan KS6771 secara identik dengan KL6771, sehingga memungkinkan penggantian langsung pada program PLC yang ada tanpa memerlukan perubahan kode atau pembaruan pemetaan I/O.
Saat memasang KS6771, teknisi harus memantau konsumsi arus total pada rangkaian suplai eksternal 24 V DC. Terminal ini mengandalkan kontak daya internal dengan kapasitas maksimum 10 A. Jika beberapa penggerak damper berdaya besar diberi daya langsung melalui terminal bus, pastikan arus masuk puncak gabungan tidak melebihi ambang ini. Untuk instalasi yang membentang pada jarak fisik yang jauh, gunakan kabel twisted-pair berpelindung untuk mengurangi kopling derau induktif yang dapat mengganggu siklus polling 1200 baud.
Untuk mengonfigurasi terminal bus dalam lingkungan TwinCAT, pustaka Tc2_MPBus Pustaka harus diintegrasikan ke dalam proyek PLC. Saat menangani perangkat Belimo, ingat bahwa MP-Bus mendukung 8 penggerak kontrol aktif dan 8 sensor pasif. Saat memasukkan konduktor lapangan berserabut, gunakan slot pelepas terminal penjepit tegangan yang dapat dilepas dengan obeng pipih standar (ukuran bilah 3,0 mm) untuk menghindari kerusakan pada pengunci pemandu terminal polikarbonat.
Global Express Shipping
Returns & Warranty
Produsen: BECKHOFF
Nomor Produk: KS6771
Negara asal:Jerman
Jenis Produk: Terminal Bus
Pembayaran: T/T, Western Union
Berat: 1500g
Dimensi: 12 mm x 100 mm x 68 mm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan
