Kabel EtherCAT P BECKHOFF ZB7100-R001

Deskripsi

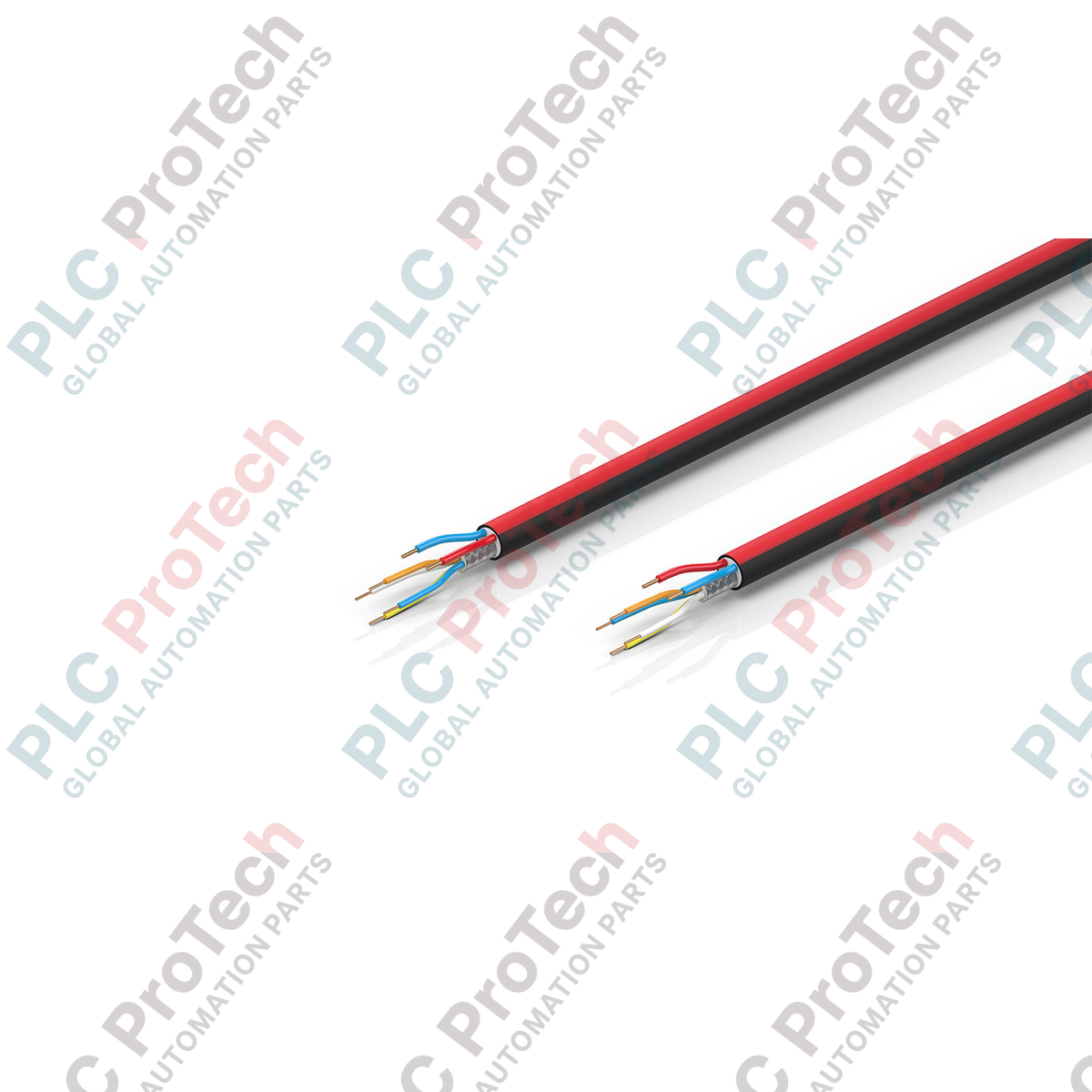

BECKHOFF ZB7100-R001 adalah kabel EtherCAT P khusus yang dirancang untuk mendukung topologi otomasi satu kabel dengan menggabungkan komunikasi Ethernet berkecepatan tinggi dan catu daya tambahan dalam satu koneksi yang hemat ruang. Kabel ini dirancang untuk menyederhanakan pengkabelan tingkat lapangan pada sistem EtherCAT P, sehingga memungkinkan transmisi data dan distribusi daya yang efisien ke sensor, aktuator, dan modul junction yang kompatibel tanpa pelindung keseluruhan.

Dilengkapi selubung PUR (poliuretan) dengan daya tahan tinggi, BECKHOFF ZB7100-R001 dirancang khusus untuk memenuhi tuntutan mekanis pada aplikasi dinamis, termasuk pergerakan kontinu di dalam drag chain. Dengan menghilangkan kebutuhan akan jalur data dan daya yang terpisah, kabel ini meminimalkan waktu pemasangan, mengurangi kesalahan pengkabelan, dan mengoptimalkan jalur perutean di dalam enclosure industri yang padat serta tata letak mesin.

Fitur

• Integrasi EtherCAT P yang menggabungkan transmisi data Fast Ethernet dengan dua konduktor daya dalam satu kabel.
• Kemampuan drag chain yang dioptimalkan untuk pergerakan kontinu dan aplikasi dengan fleksibilitas tinggi.
• Selubung luar PUR (poliuretan) yang tahan lama memberikan ketahanan kuat terhadap oli industri, pelumas, dan keausan mekanis.
• Arsitektur konduktor terstruktur yang terdiri dari star quad Ethernet 4 inti dan dua konduktor daya khusus.
• Selubung hitam khas dengan garis merah untuk identifikasi visual langsung jalur EtherCAT P di lingkungan lapangan yang kompleks.

Aplikasi

• Mesin industri dan lini perakitan otomatis yang memerlukan komponen mekanis bergerak.
• Jaringan EtherCAT P yang menghubungkan blok I/O terdistribusi, sensor, dan modul aktuator.
• Sistem cable carrier dan drag chain pada peralatan robotik dan otomasi dinamis.
• Lingkungan kontrol dengan ruang terbatas yang memerlukan koneksi otomasi satu kabel.

Spesifikasi Teknis

Panduan Pemasangan

1. Verifikasi model kabel dan integritas struktural sebelum memulai pemasangan.
2. Pastikan sistem sepenuhnya tidak berenergi sebelum merutekan atau memasang terminasi kabel.
3. Patuhi radius tekuk minimum yang direkomendasikan untuk mencegah kelelahan mekanis dan penurunan kualitas sinyal pada aplikasi dinamis.
4. Susun dan distribusikan kabel secara merata di dalam drag chain untuk mencegah kabel terpuntir, bersilangan, atau terjepit.
5. Pastikan kabel terpasang dengan benar menggunakan strain relief di kedua ujung zona pergerakan dinamis.
6. Periksa kembali semua terminasi konektor berdasarkan penetapan pin EtherCAT P standar sebelum commissioning.
