Bently Nevada 330101-00-24-05-02-00 Probe Proksimitas 3300 XL

Ikhtisar Produk

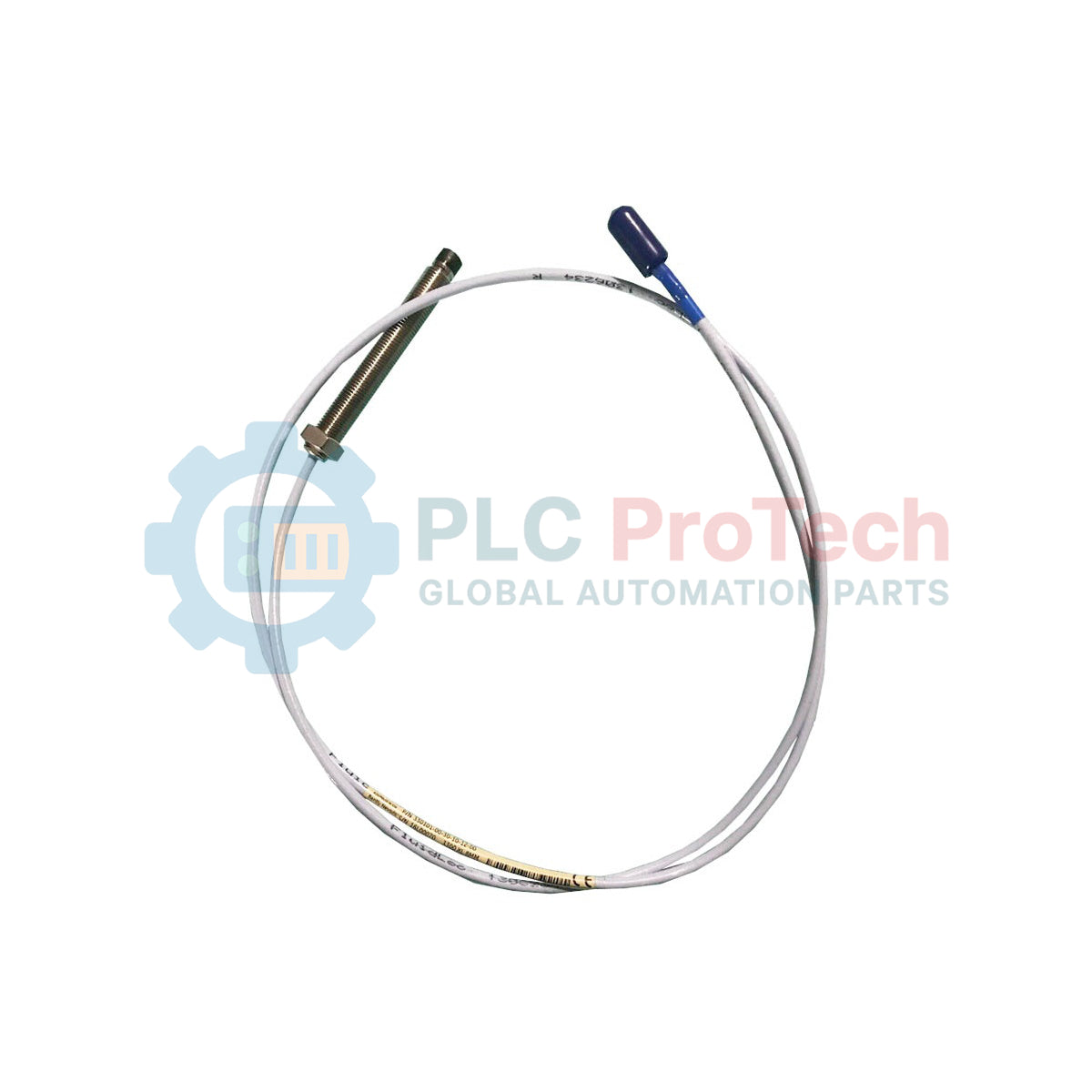

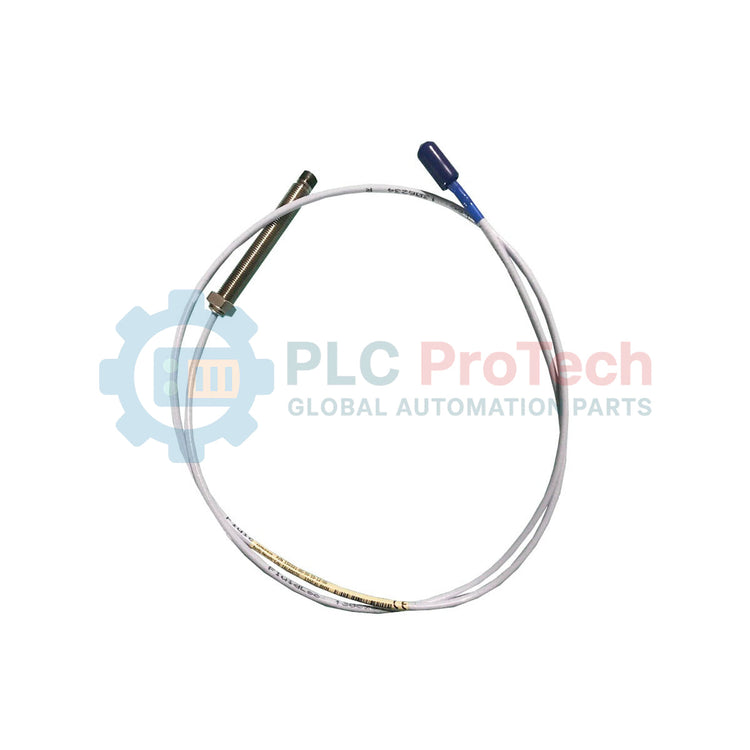

Bently Nevada 330101-00-24-05-02-00 adalah probe proximity arus eddy 8 mm presisi tinggi bagian dari seri 3300 XL. Transduser ini dirancang untuk pengukuran perpindahan tanpa kontak pada mesin berputar kritis, memberikan data penting untuk pemantauan getaran, posisi radial, dan analisis dorongan aksial. Probe ini kompatibel dengan Sensor Proximitor 3300 XL dan banyak digunakan dalam pemantauan turbin uap, kompresor sentrifugal, dan pompa industri.

Konfigurasi khusus ini memiliki ulir 3/8-24 UNF dengan panjang casing keseluruhan 2,4 inci dan disediakan tanpa pelindung baja tahan karat. Rangkaian ini mencakup kabel integral sepanjang 0,5 meter (1,6 kaki) yang diakhiri dengan konektor ClickLoc koaksial miniatur. Dirancang untuk beroperasi dalam kondisi industri ekstrem, probe ini mempertahankan faktor skala linier sebesar 7,87 V/mm (200 mV/mil) saat dipasangkan dengan kabel ekstensi 3300 XL yang sesuai dan Proximitor.

Konfigurasi Teknis

Informasi Pemesanan

Identifikasi yang akurat dari konfigurasi probe sangat penting untuk kompatibilitas sistem. Nomor bagian 330101-00-24-05-02-00 berasal dari kode opsi berikut:

Panduan Teknik & Instalasi

Kalibrasi dan Panjang Loop:

Probe 3300 XL 8 mm adalah komponen dari rangkaian resonansi yang disetel. Probe sepanjang 0,5 meter ini harus digunakan dengan kabel ekstensi sepanjang 4,5 meter atau 8,5 meter untuk mencapai panjang total sistem yang diperlukan yaitu 5,0 meter atau 9,0 meter. Menggunakan panjang total yang menyimpang dari spesifikasi kalibrasi Proximitor akan menghasilkan Faktor Skala (SSF) yang tidak tepat dan output yang tidak linier.

Pemasangan Mekanis:

Saat memasang probe 3/8-24 UNF melalui casing mesin, pastikan braket pemasangan kaku untuk menghindari resonansi. Kencangkan probe dengan torsi maksimum 13,5 N·m (120 in·lb). Melebihi batas ini dapat menyebabkan distorsi casing atau kerusakan pada kumparan sensor internal.

Pengaturan Celah:

Probe harus diatur celahnya pada pusat mekanis dari rentang liniernya. Untuk sistem 3300 XL, celah nominal tengah rentang adalah 1,27 mm (50 mil), yang biasanya menghasilkan output tegangan DC -10,0 Vdc dari sensor Proximitor.

Perlindungan Konektor:

Konektor ClickLoc (-02) dirancang untuk pengikatan yang aman tetapi tetap sensitif terhadap kontaminasi lingkungan. Untuk aplikasi di dalam mesin, disarankan menggunakan pelindung konektor atau selongsong penyusut tahan minyak untuk mencegah masuknya kelembapan atau pelumas, yang dapat menyebabkan "spiking" atau drift sinyal.

FAQ Pemecahan Masalah

Q: Bisakah saya menggunakan probe ini dengan Proximitor 3300 standar (non-XL)?

A: Meskipun probe 3300 XL secara fisik kompatibel, sistem 3300 XL memiliki faktor skala dan profil kompensasi suhu yang berbeda. Untuk akurasi maksimal, disarankan menggunakan sensor Proximitor 3300 XL dengan probe 3300 XL.

Q: Apa yang menunjukkan sambungan ClickLoc yang rusak?

A: Kebisingan frekuensi tinggi atau "spiking" pada sinyal getaran sering menunjukkan sambungan koaksial yang longgar atau terkontaminasi. Periksa pin tengah untuk kontinuitas dan pastikan konektor dalam keadaan kering.

Q: Apakah panjang 0,5m cukup untuk pemasangan saya?

A: Probe sepanjang 0,5 meter biasanya digunakan ketika sambungan ke kabel ekstensi terjadi di dalam mesin atau kotak sambungan terdekat. Pastikan panjang total (probe + kabel ekstensi) sesuai dengan model Proximitor spesifik Anda.

Q: Apakah probe ini memerlukan penghalang keselamatan?

A: Karena model ini "Tidak Diperlukan" (Opsi 00) untuk persetujuan lembaga, model ini tidak memiliki sertifikasi keselamatan intrinsik. Jika area pemasangan diklasifikasikan sebagai berbahaya, probe dengan kode persetujuan yang sesuai (misalnya, -05 untuk multi-persetujuan) harus dipilih.
