Deskripsi

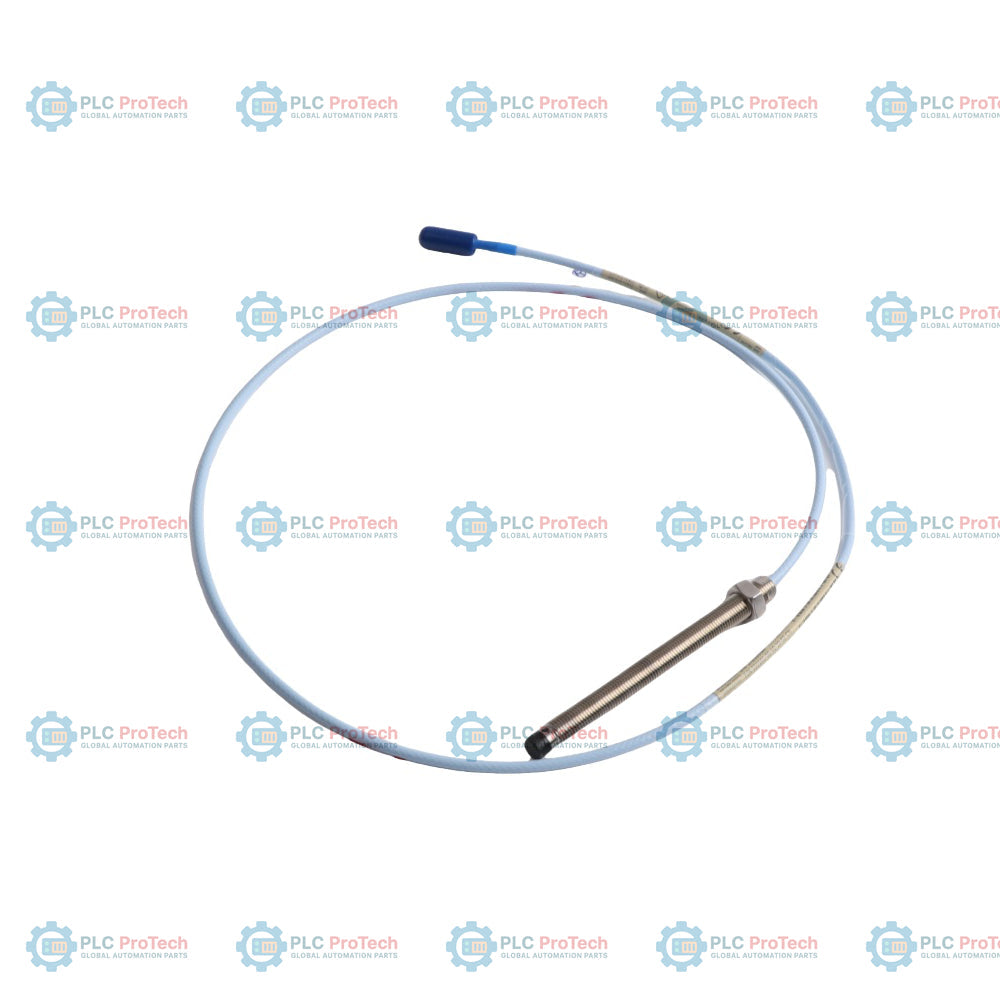

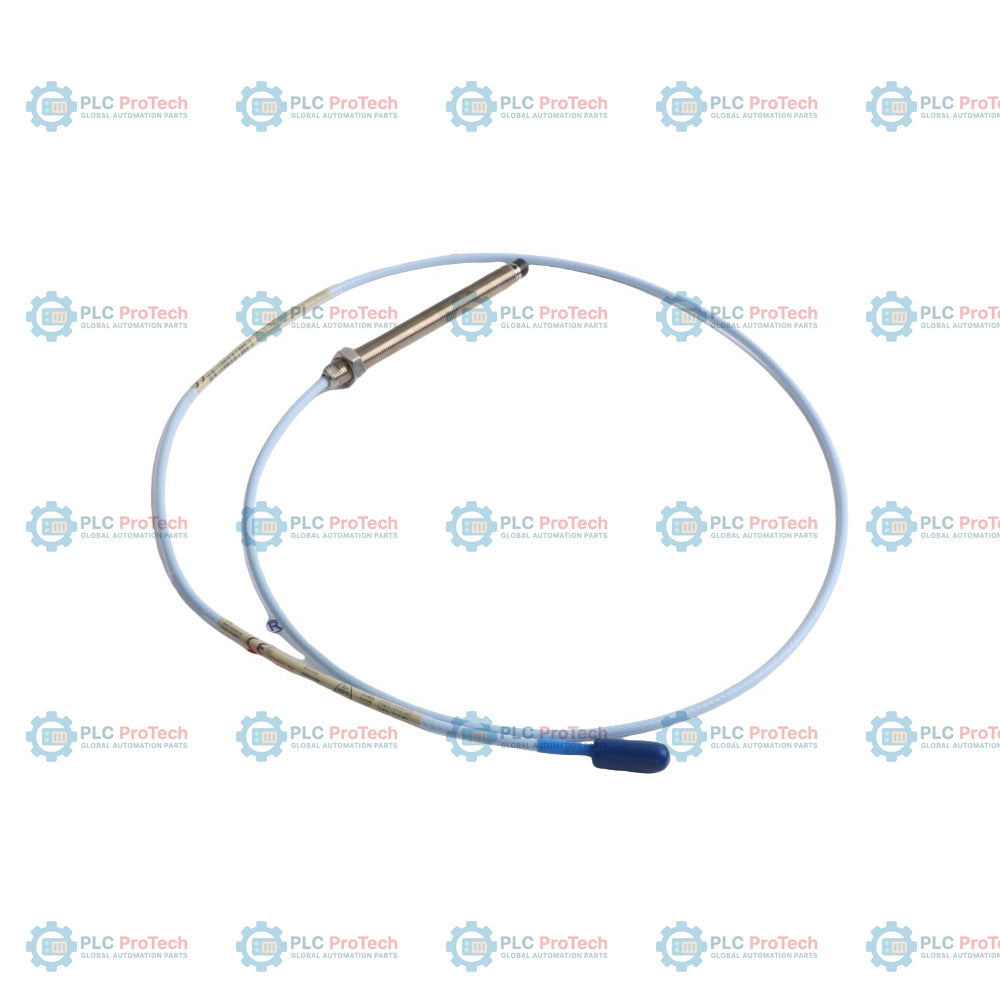

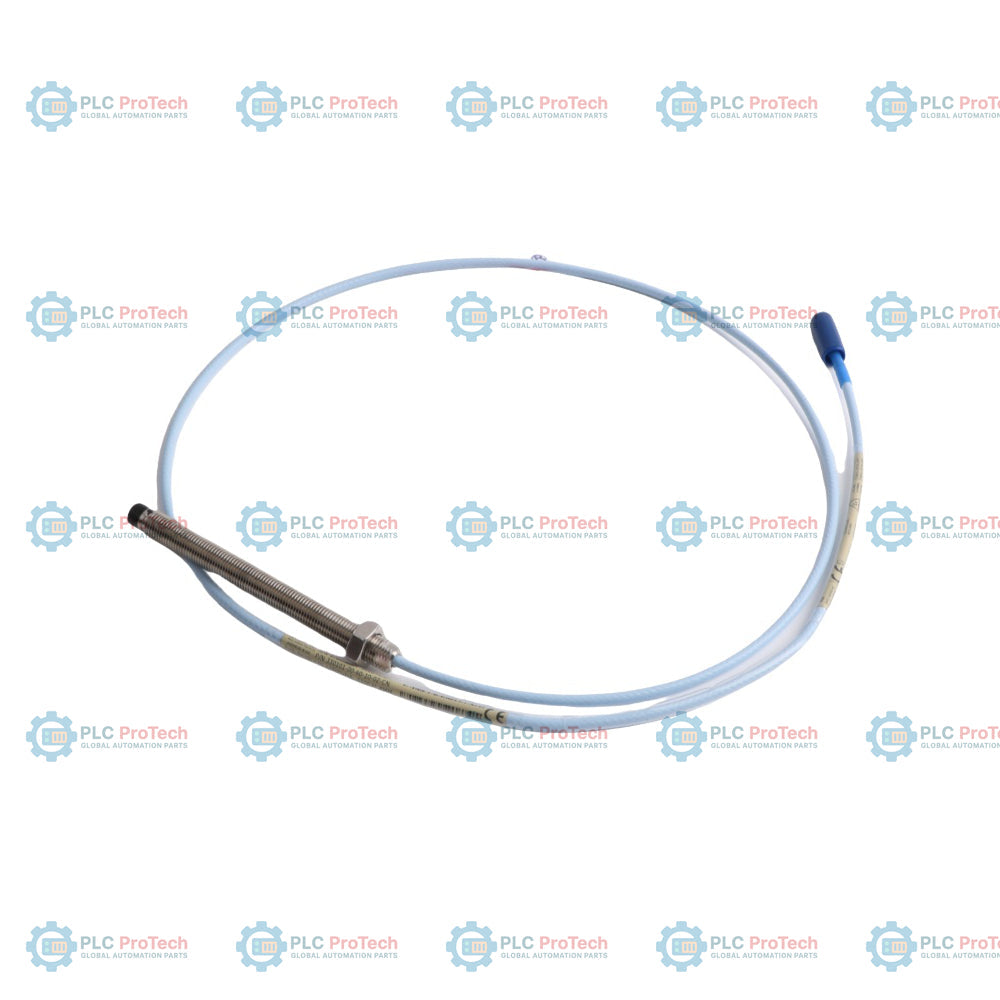

Bently Nevada 330101-00-48-20-12-05 adalah probe kedekatan 8 mm berpresisi tinggi yang termasuk dalam seri 3300 XL berstandar industri. Dirancang untuk pengukuran getaran dan posisi poros tanpa kontak yang kritis pada mesin berputar, konfigurasi khusus ini memiliki bodi 3/8-24 UNF berulir penuh dengan panjang tanpa ulir nol (0,0 inci) dan panjang keseluruhan selubung 4,8 inci. Varian ini dilengkapi kabel FluidLoc berpaten sepanjang 2,0 meter (6,6 kaki) dan konektor koaksial mini ClickLoc tanpa pelindung konektor. Teknologi FluidLoc menyediakan penghalang internal yang mencegah oli pelumas, cairan proses, atau gas bocor atau merembes melalui inti kabel dan keluar dari rumah mesin, sehingga sangat sesuai untuk lingkungan bantalan yang terendam cairan. Selain itu, konfigurasi probe ini telah disertifikasi dengan persetujuan lembaga area berbahaya -05, yang mencakup standar ATEX, IECEx, dan CSA untuk instalasi yang aman secara intrinsik.

Beroperasi berdasarkan prinsip arus eddy, probe ini dipasangkan dengan sensor Proximitor 3300 XL seri 330180 dan kabel ekstensi yang sesuai untuk membentuk rangkaian transduser lengkap sepanjang 5 meter atau 9 meter. Sistem ini menghasilkan tegangan keluaran linear yang berbanding lurus dengan jarak antara ujung probe dan target yang diamati, biasanya poros baja AISI 4140. Dikenal karena akurasinya yang luar biasa, stabilitas termal yang kuat, dan ketahanan mekanisnya, sistem 3300 XL merupakan standar global untuk perlindungan turbomesin, termasuk turbin uap, turbin gas, kompresor, girboks, dan pompa.

Fitur

• Teknologi Kabel FluidLoc: Desain kabel koaksial berpaten yang mencegah oli, kelembapan, dan gas bocor keluar dari casing mesin melalui bagian dalam kabel.
• Bodi Berulir Penuh: Dirancang dengan panjang tanpa ulir 0,0 inci dan panjang selubung 4,8 inci untuk pemasangan langsung dengan jangkauan dalam pada rumah bantalan berulir.
• Konektor ClickLoc Berlapis Emas: Konektor koaksial mini hanya memerlukan torsi pengencangan dengan tangan dan tahan terhadap kelonggaran berkat mekanisme penguncian positif.
• Opsi Tanpa Pelindung: Konstruksi kabel yang fleksibel dan ringan tanpa pelindung baja luar, sesuai untuk perutean melalui konduit atau jalur instalasi yang rapi.
• Persetujuan Aman Secara Intrinsik: Disertifikasi dengan opsi persetujuan -05, sehingga memenuhi persyaratan ATEX, IECEx, dan CSA untuk lingkungan berbahaya.
• Pengukuran Arus Eddy: Menghasilkan pengukuran nonkontak yang presisi terhadap getaran poros dan posisi dinamis.

Aplikasi

Probe proksimitas ini ideal untuk instalasi mesin berputar yang menuntut, ketika pengendalian fluida proses sangat penting. Aplikasi industri umumnya meliputi:

• Turbin Uap dan Gas: Pemantauan getaran poros dan pengukuran posisi dorong aksial.
• Kompresor dan Pompa Industri: Pelacakan perpindahan rotor dan pemantauan kelonggaran bantalan.
• Gearbox dan Kipas: Perlindungan mesin berkelanjutan dalam kondisi getaran tinggi.
• Rakitan Bantalan Terendam: Aplikasi ketika kabel probe terpapar sistem pelumasan oli bertekanan tinggi.

Informasi Pemesanan

Probe 330101-00-48-20-12-05 merupakan kombinasi presisi dari opsi mekanis, elektris, dan sertifikasi yang dikonfigurasi melalui segmen kode pemesanannya:

Spesifikasi Teknis

Panduan Pemasangan

Untuk memastikan akurasi pengukuran dan keandalan sistem yang optimal, ikuti praktik rekayasa berikut selama pemasangan:

• Kalibrasi Celah Probe: Sesuaikan celah mekanis antara ujung probe dan poros target ke celah fisik yang ditentukan (biasanya 1.27 mm atau 50 mil) yang sesuai dengan titik kalibrasi tengah sistem sebelum mengunci probe pada tempatnya.
• Pengaitan Ulir: Patuhi batas maksimum pengaitan ulir sebesar 0.563 inci untuk ulir 3/8-24 UNF guna mencegah macet atau kerusakan casing.
• Perutean Kabel: Hindari tekukan tajam; pertahankan radius tekukan minimum yang direkomendasikan untuk kabel koaksial. Pastikan kabel ditopang dengan aman sepanjang jalurnya untuk mencegah kabel terayun atau mengalami keausan mekanis.
• Penyekatan dan Pentanahan: Pastikan kontinuitas penyekat koaksial dan pentanahan sistem yang tepat sesuai dengan gambar instalasi Bently Nevada 141092 untuk mencegah interferensi elektromagnetik mengubah sinyal getaran.
• Penahanan Fluida: Manfaatkan kemampuan penyegelan O-ring Viton pada ujung probe, dan andalkan penghalang inti FluidLoc internal untuk mencegah kebocoran fluida melewati batas mesin.

Kepatuhan dan Sertifikasi

Komponen transduser ini dirancang dan disertifikasi untuk digunakan di area berbahaya jika dihubungkan ke sensor Proximitor dan penghalang keselamatan yang sesuai:

• ATEX / IECEx: Aman secara intrinsik untuk lingkungan gas dan debu (Ex ia IIC T5...T1 Ga; Ex ia IIIC T90 degC...T280 degC Dc).
• CSA/NRTL: Kepatuhan lokasi berbahaya Kelas I, Zona 0, Div 1 Grup A, B, C, D jika dipasang sesuai gambar Bently Nevada 141092.
• Parameter Entitas: Ui = -28 V, Ii = 140 mA, Pi = 0.91 W, Ci = 1.5 nF, Li = 610 uH.
