Deskripsi

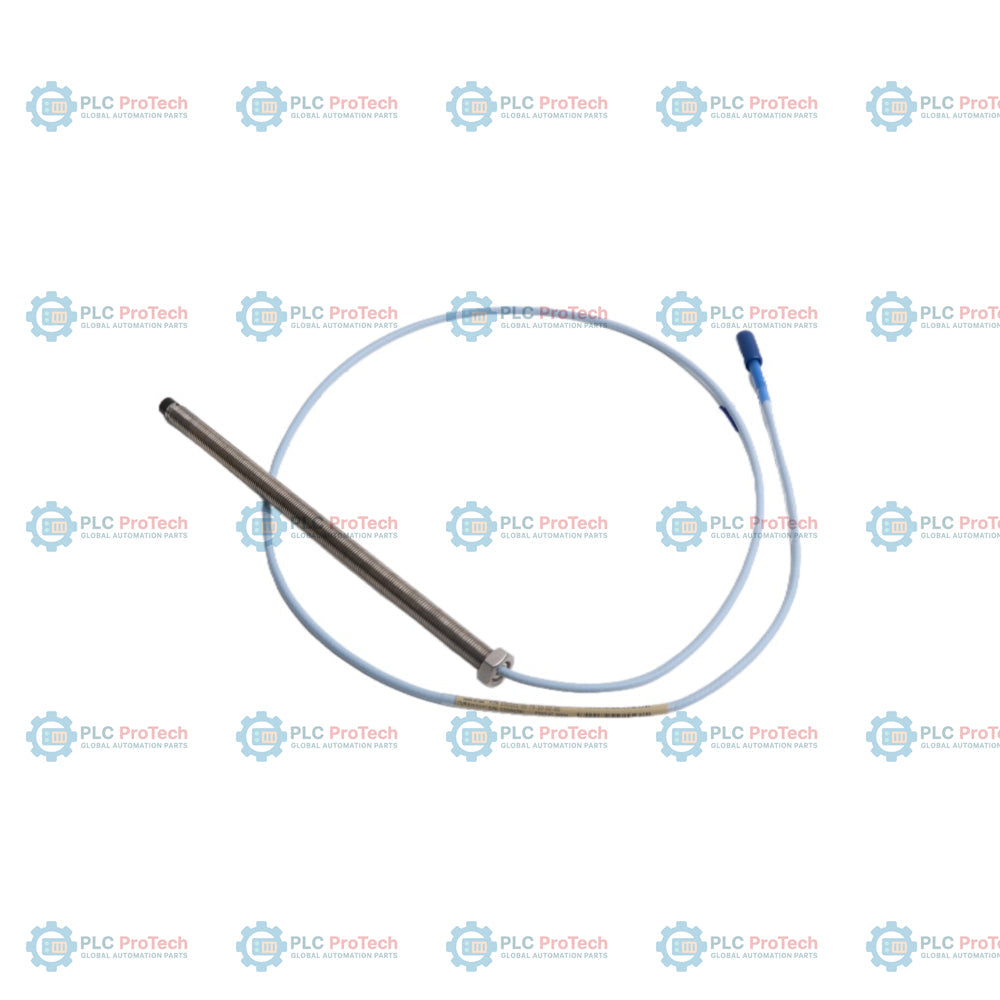

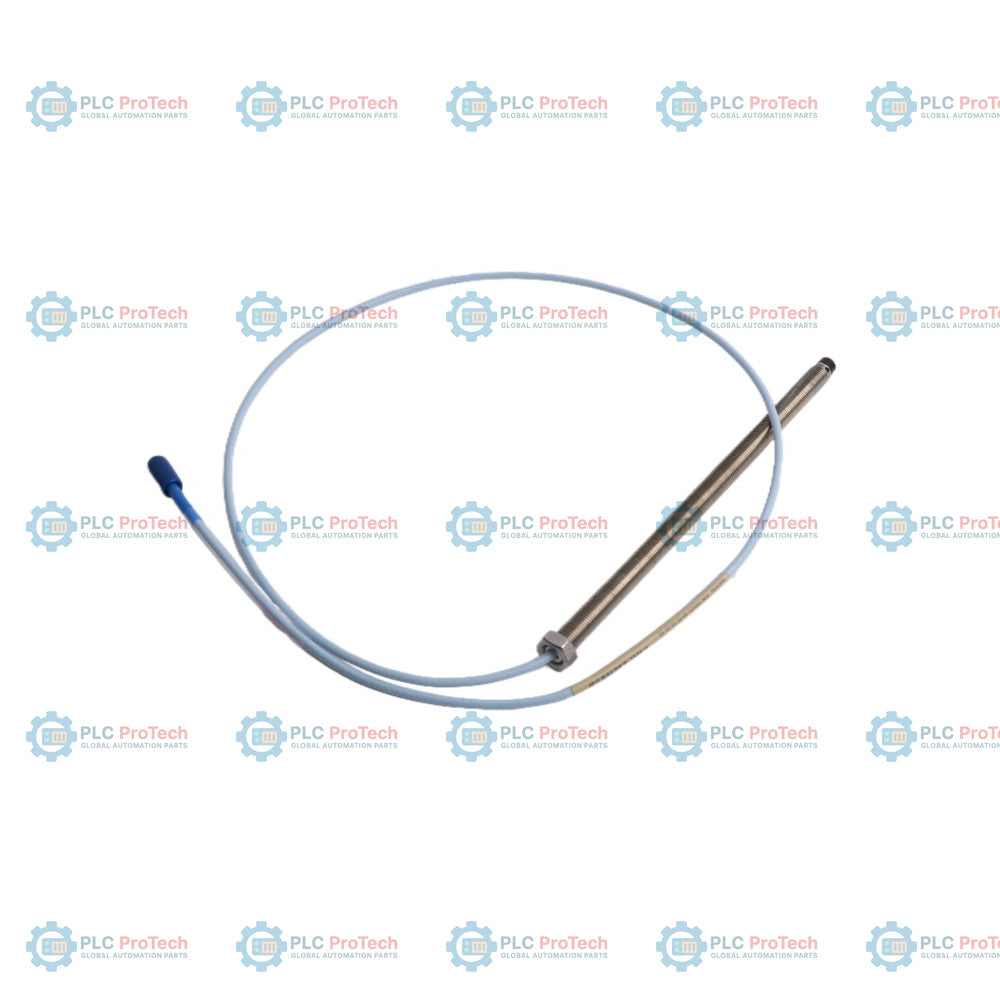

Bently Nevada 330101-00-77-15-02-05 adalah probe proksimitas 8 mm berperforma tinggi yang termasuk dalam Sistem Transduser Proksimitas 3300 XL 8 mm standar industri. Sensor arus eddy tanpa kontak ini dirancang untuk perlindungan mesin kritis, dengan menawarkan pengukuran getaran dan posisi poros yang presisi. Konfigurasi khusus ini memiliki panjang tanpa ulir 0,0 inci, panjang keseluruhan bodi 7,7 inci, panjang kabel total 1,5 meter (4,9 kaki), serta kabel triaksial standar tanpa pelindung dengan konektor koaksial ClickLoc miniatur. Produk ini sepenuhnya tersertifikasi untuk pengoperasian di area berbahaya dengan persetujuan CSA, ATEX, dan IECEx (opsi -05).

Probe proksimitas ini dirancang untuk beroperasi secara lancar di lingkungan mesin berputar yang penuh tuntutan, dengan mentransmisikan sinyal perpindahan fisik ke sensor Proximitor 3300 XL (seperti seri 330180) dan kabel ekstensi standar. Probe ini bekerja sangat baik pada turbomesin, pompa, dan kompresor, sehingga memungkinkan deteksi dini kerusakan melalui pengukuran getaran, posisi aksial, dan kecepatan secara terus-menerus.

Fitur

• Diameter ujung 8 mm yang dioptimalkan untuk pengukuran perpindahan arus eddy tanpa kontak
• Konstruksi ujung dari polifenilena sulfida (PPS) yang kokoh untuk perlindungan lingkungan yang unggul
• Bodi probe dari baja tahan karat AISI 303 atau 304 yang tahan korosi dan dirancang untuk menahan kondisi rumah mesin yang keras
• Kabel triaksial 75 ohm tanpa pelindung dengan konektor koaksial ClickLoc miniatur untuk integritas sinyal yang stabil
• Bersertifikat berdasarkan standar area berbahaya internasional (persetujuan CSA, ATEX, dan IECEx)
• Sepenuhnya kompatibel dengan rangkaian pemantauan Bently Nevada 3300 XL dan sistem rak seri 3500

Aplikasi

• Pemantauan getaran dan posisi poros turbin uap dan gas
• Pengukuran perpindahan rotor kompresor dan pompa bertekanan tinggi
• Pelacakan getaran radial poros hidroelektrik dan generator
• Deteksi keausan bantalan dorong pada mesin industri kritis
• Perlindungan permanen mesin dan pemantauan kondisi

Informasi Pemesanan

Spesifikasi Teknis

Panduan Pemasangan

Pastikan praktik rekayasa standar diikuti selama pemasangan:

• Pasang probe dengan celah probe yang sesuai berdasarkan kalibrasi sistem, biasanya dengan celah 1.27 mm (50 mil) untuk pengoperasian standar dengan sensor Proximitor 3300 XL.
• Pastikan radius tekuk minimum kabel sebesar 25.4 mm (1.0 in) tidak terlampaui selama perutean.
• Terapkan torsi maksimum pada rumah sebesar 33.9 N-m (300 in-lbf) selama pemasangan pada konfigurasi yang dipasang di bagian depan, atau 7.5 N-m (66 in-lbf) untuk tiga ulir pertama.
• Rutekan kabel dengan praktik pelindung dan pembumian yang tepat untuk mencegah gangguan listrik dalam lingkungan pemantauan getaran.
• Hindari pengencangan ulir yang berlebihan melebihi pedoman standar industri untuk mencegah macet atau kerusakan fisik.

Kepatuhan dan Sertifikasi

• CSA: Disetujui untuk area berbahaya sesuai gambar 141092 / 140979
• ATEX/IECEx: Ex ia IIC T5...T1 Ga, Ex ia IIIC T90 degC...T280 degC Dc, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc
• Parameter Entitas: Ui = -28 V, Ii = 140 mA, Pi = 0.91 W, Ci = 1.5 nF, Li = 610 uH
