Deskripsi

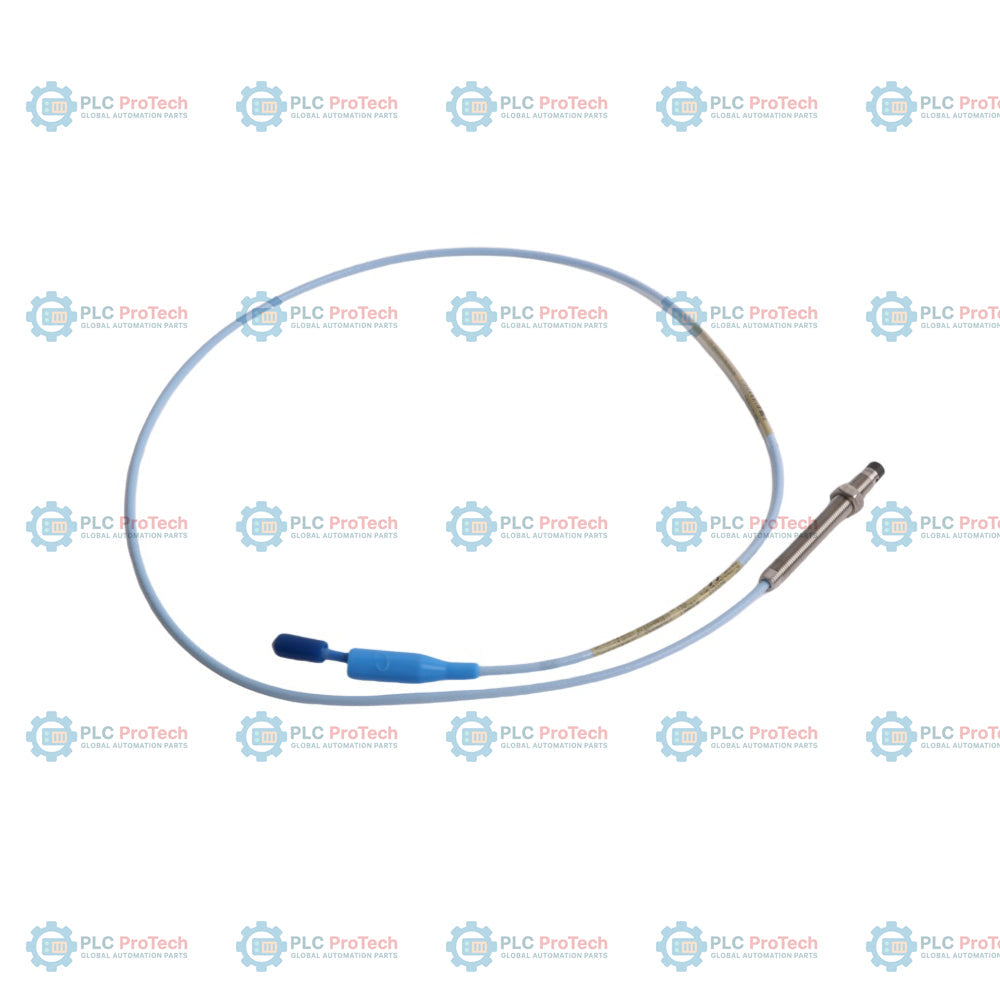

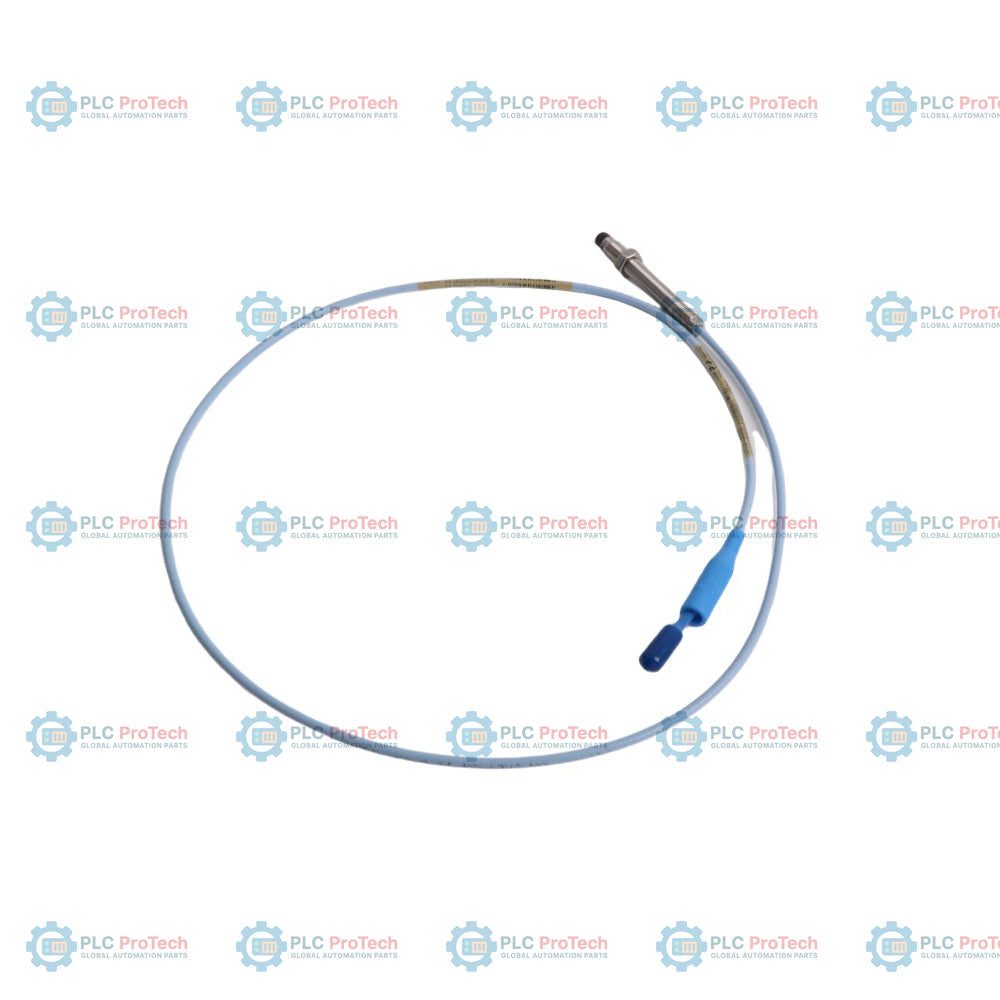

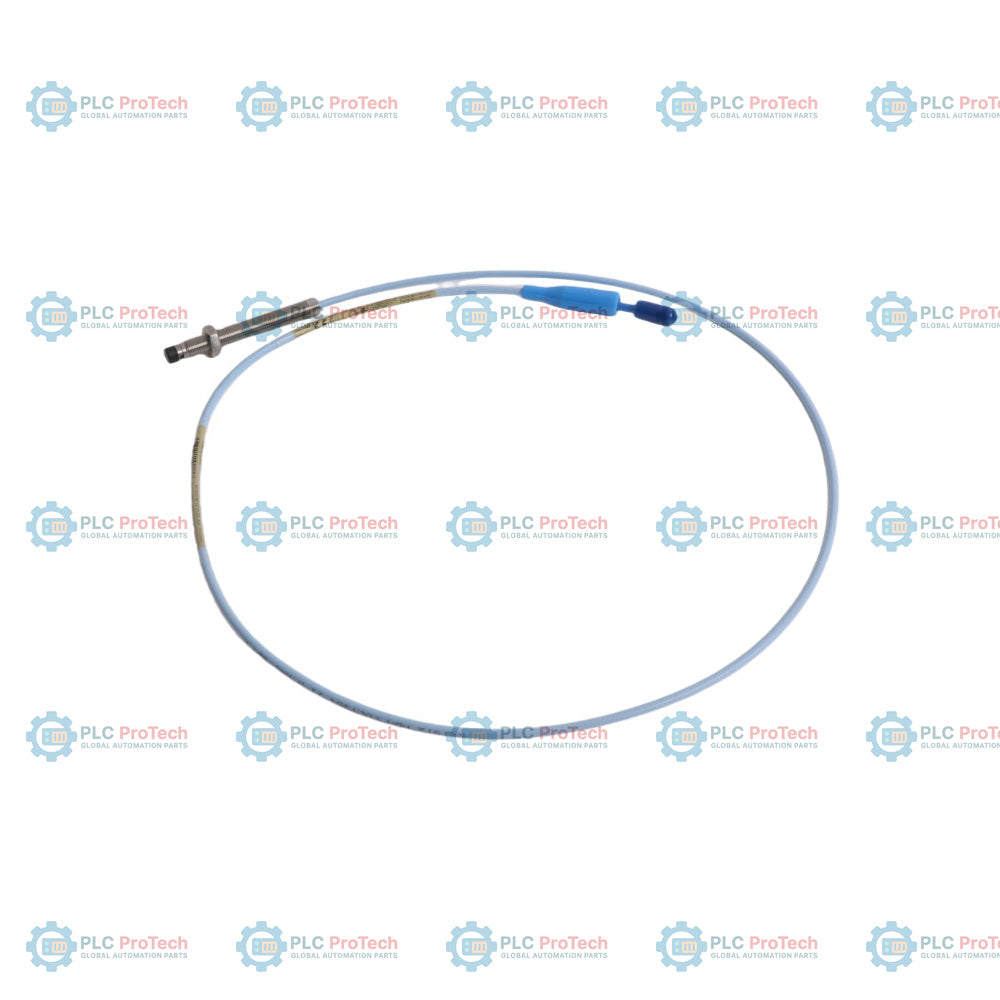

330101-01-29-10-01-05 adalah probe jarak dekat 3300 XL 8 mm berperforma tinggi yang direkayasa oleh Bently Nevada untuk perlindungan mesin dan pemantauan kondisi yang andal tanpa kontak. Probe tanpa pelindung ini beroperasi berdasarkan prinsip arus eddy untuk mengukur getaran poros, perpindahan, dan posisi aksial pada peralatan berputar kritis. Hal yang membedakan konfigurasi khusus ini adalah kombinasi segmen perangkat kerasnya: panjang tanpa ulir 0,1 inci, panjang casing keseluruhan 2,9 inci, panjang total 1,0 meter (3,3 kaki), kabel koaksial standar yang diakhiri dengan konektor Miniature ClickLoc termasuk pelindung konektor yang telah terpasang, serta persetujuan area berbahaya CSA, ATEX, dan IECEx lengkap. Kombinasi yang presisi ini ideal untuk pemasangan permanen pada mesin di ruang terbatas, ketika kabel standar tanpa pelindung dirutekan di dalam konduit pelindung atau kotak sambungan.

Dirancang dengan ujung 8 mm yang kokoh dan bodi berulir dari baja tahan karat yang tahan korosi, probe ini bekerja dengan stabilitas dan akurasi tinggi pada rentang suhu industri yang luas. Probe ini terintegrasi secara mulus dengan sistem pemantauan 3300 XL standar, terhubung langsung dengan sensor Proximitor seri 330180 dan kabel ekstensi standar. Model ini umum digunakan pada aset mesin kritis—termasuk turbin uap dan gas, pompa tekanan tinggi, kompresor sentrifugal, dan kotak roda gigi—untuk memberikan umpan balik posisi dan getaran dinamis secara berkelanjutan, mencegah kegagalan mekanis yang tidak terduga, serta mengoptimalkan waktu operasional mesin.

Fitur

• Probe jarak dekat berdiameter ujung 8 mm yang dioptimalkan untuk pengukuran perpindahan arus eddy dinamis tanpa kontak.
• Casing berulir baja tahan karat 3/8-24 UNF tanpa pelindung luar, memungkinkan pemasangan berulir yang rapi.
• Kabel koaksial standar yang diakhiri dengan konektor koaksial Miniature ClickLoc dan pelindung konektor terintegrasi.
• Kompatibilitas sistem langsung dengan sensor Proximitor Bently Nevada 3300 XL seri 330180 dan konfigurasi pemantauan rak 3500.
• Dikalibrasi di pabrik untuk menghasilkan faktor skala linear yang sangat akurat sebesar 7,87 V/mm (200 mV/mil).

Aplikasi

• Pemantauan getaran radial dan posisi poros pada turbin industri berat.
• Pengindraan perpindahan dorong aksial pada kompresor sentrifugal dan aksial.
• Deteksi pergerakan rotor dan keausan bantalan film oli pada pompa utilitas berdaya tinggi.
• Pemantauan getaran permanen pada mesin kritis di lingkungan dengan gas atau debu eksplosif.

Informasi Pemesanan

Spesifikasi Teknis

Panduan Pemasangan

• Sesuaikan celah probe sesuai spesifikasi sistem pemantauan, biasanya dengan menetapkan celah target sekitar 1,27 mm (50 mil) untuk menghasilkan keluaran dasar standar -10 Vdc.
• Pastikan panjang minimum tanpa ulir sesuai dengan ketebalan pemasangan agar ulir tidak macet.
• Rutekan kabel transmisi dengan teknik pelindung dan pembumian industri yang tepat untuk mencegah gangguan listrik frekuensi tinggi.
• Kencangkan sepenuhnya konektor ClickLoc, pastikan pelindung konektor terpasang dengan benar di atas sambungan terminal untuk mencegah masuknya kelembapan dan bahan kimia.

Kepatuhan dan Sertifikasi

• Bersertifikat CSA untuk area berbahaya di Amerika Utara.
• Bersertifikat ATEX dan IECEx untuk area berbahaya Zona 0, Zona 1, dan Zona 2.
• Bersertifikat aman secara intrinsik Ex ia IIC untuk lingkungan berbahaya akibat gas dan Ex ia IIIC untuk lingkungan berbahaya akibat debu.
