Deskripsi

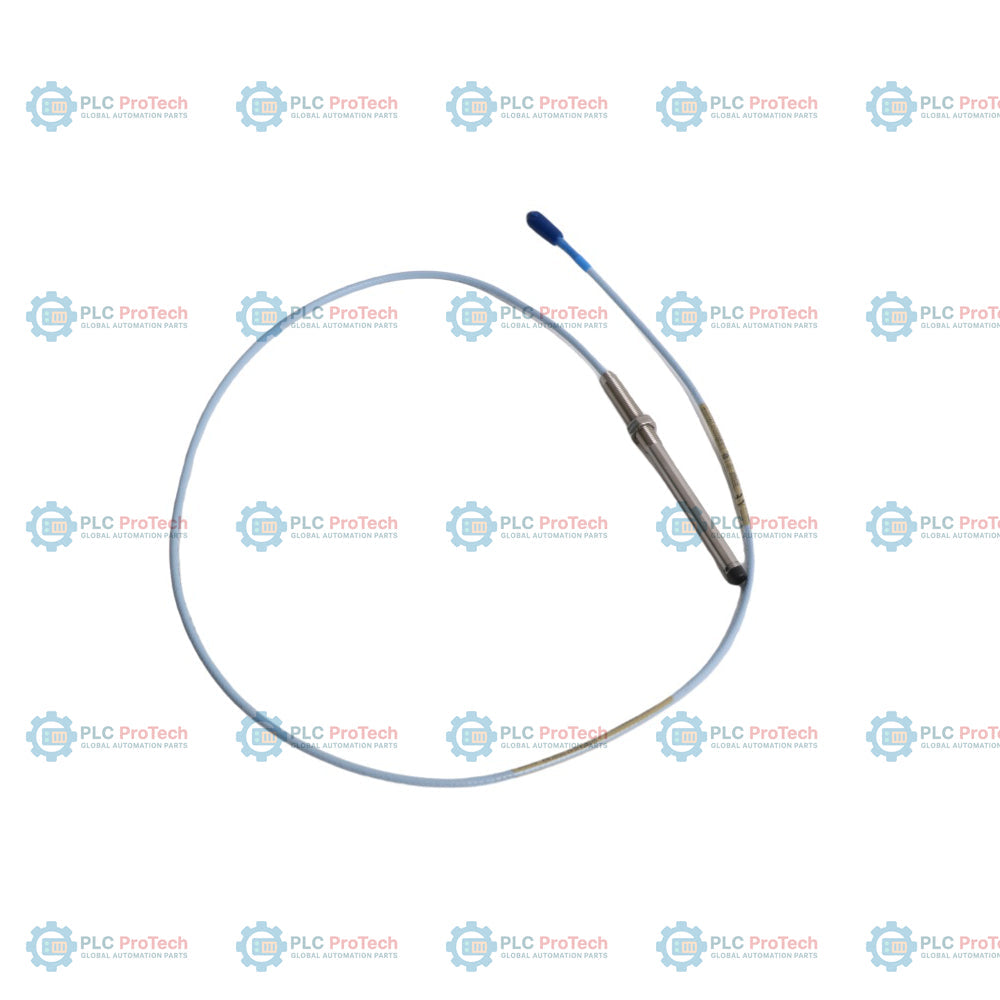

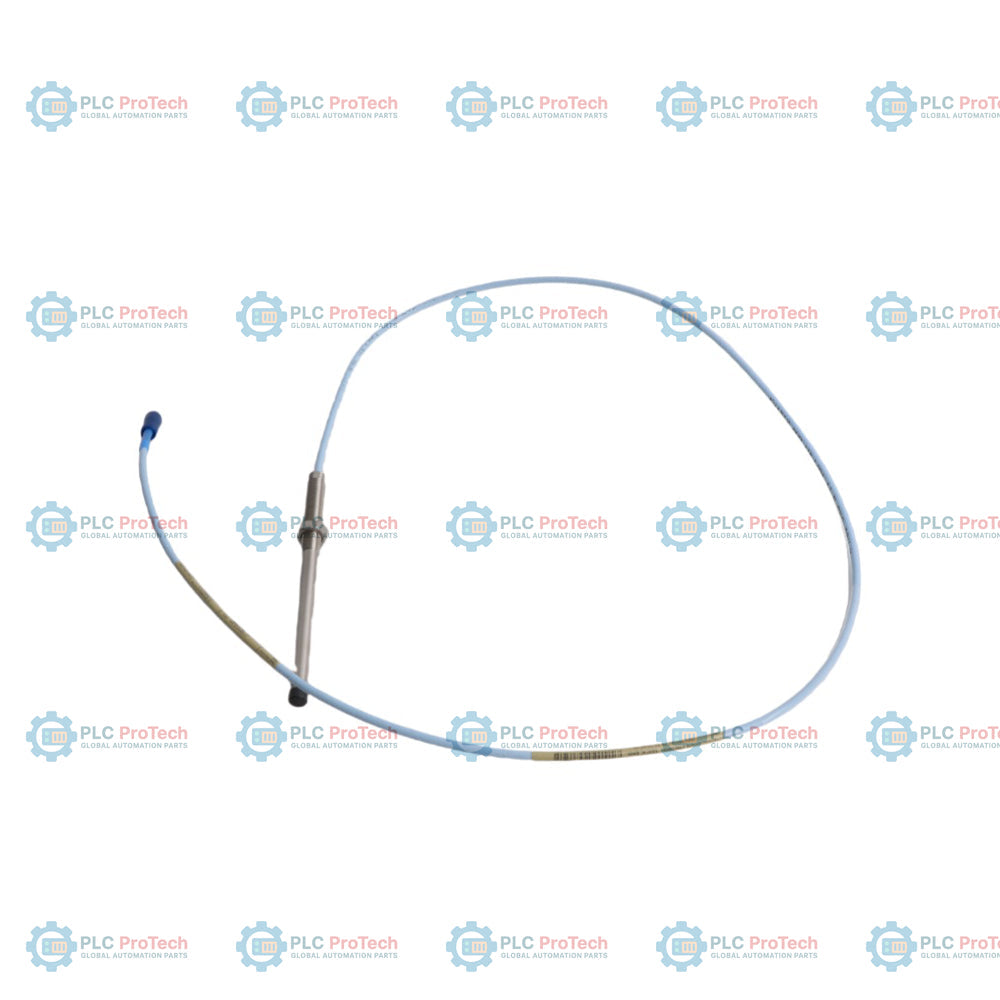

Bently Nevada 330101-29-52-10-02-00 adalah probe kedekatan arus eddy 8 mm tanpa pelindung yang termasuk dalam keluarga Sistem Transduser Kedekatan 3300 XL 8 mm. Sensor tanpa kontak ini dirancang untuk menyediakan pengukuran perpindahan, posisi poros, dan getaran berpresisi tinggi pada mesin berputar yang kritis, seperti turbin uap, turbin gas, kompresor sentrifugal, dan pompa berkecepatan tinggi.

Konfigurasi khusus ini ditentukan oleh parameter rumah mekanis dan kabelnya, dengan panjang tanpa ulir 2,9 inci dan panjang keseluruhan rumah 5,2 inci serta ulir 3/8-24 UNF-2A. Produk ini memiliki panjang kabel total 1,0 meter tanpa pelindung mekanis, yang diakhiri konektor ClickLoc koaksial miniatur. Desain tanpa pelindung ini ideal untuk pemasangan melalui sistem saluran pelindung di lingkungan area aman yang cukup menggunakan persetujuan standar, sehingga membedakannya dari varian dengan selubung baja berlapis pelindung atau sertifikat zona berbahaya khusus.

Probe ini bekerja berdasarkan prinsip operasi arus eddy, menghasilkan medan elektromagnetik berfrekuensi tinggi dari ujungnya yang berukuran 8 mm. Ketika target baja konduktif (seperti poros turbin) bergerak dalam rentang liniernya, perubahan medan diproses oleh sensor Proximitor 3300 XL yang kompatibel. Perubahan ini diubah menjadi keluaran tegangan linier yang sangat stabil dan sebanding dengan jarak celah, sehingga memungkinkan pemantauan kontinu terhadap getaran dinamis dan posisi statis poros.

Fitur

• Desain arus eddy tanpa kontak memastikan tidak ada keausan mekanis dan keandalan jangka panjang dalam rangkaian pemantauan mesin kontinu.
• Dilengkapi ulir standar 3/8-24 UNF-2A tanpa lapisan pelindung, sehingga mengoptimalkan pemasangan di dalam saluran eksternal yang kaku atau fleksibel.
• Dilengkapi kabel koaksial standar berkualitas tinggi sepanjang 1,0 meter yang diakhiri konektor ClickLoc koaksial miniatur.
• Menawarkan selubung tanpa ulir sepanjang 2,9 inci yang dipadukan dengan panjang keseluruhan rumah 5,2 inci untuk menyesuaikan kedalaman pemasangan pada rumah bantalan tertentu.
• Ujung berbahan polifenilena sulfida (PPS) yang kokoh dan bodi probe berbahan baja tahan karat tahan terhadap lingkungan mesin industri yang korosif.

Aplikasi

• Pemantauan getaran radial dan gerakan dinamis poros pada turbin industri berkecepatan tinggi.
• Pelacakan posisi aksial (perpindahan dorong) pada kompresor sentrifugal, kotak roda gigi, dan pompa air besar.
• Pengukuran celah lapisan oli bantalan dan gerakan struktural pada aset utilitas berputar yang kritis.
• Integrasi ke dalam sistem perlindungan mesin seri 3500 melalui sensor Proximitor dan kanal I/O yang sesuai.

Informasi Pemesanan

Spesifikasi Teknis

Panduan Pemasangan

Untuk memastikan akurasi pengukuran dan masa pakai sistem yang optimal, pasang probe sesuai panduan berikut:

• Kalibrasi Celah Probe: Pasang probe pada casing mesin menggunakan mikrometer atau voltmeter untuk mengatur tegangan celah awal yang tepat (biasanya -10 Vdc, setara dengan celah sekitar 1.27 mm atau 50 mil) sesuai prosedur kalibrasi sistem.
• Pengaitan Ulir: Pertahankan pengaitan ulir sesuai standar industri (panjang maksimum pengaitan ulir adalah 0.563 inci untuk ulir 3/8-24). Jangan mengencangkan secara berlebihan saat memasukkan.
• Perlindungan Kabel: Rutekan kabel koaksial melalui saluran atau sistem baki logam khusus yang dibumikan untuk mencegah kerusakan fisik dan mengisolasi sinyal transduser dari interferensi elektromagnetik (EMI).
• Praktik Pembumian: Pastikan pelindung luar kabel ekstensi terhubung hanya ke pembumian instrumen yang bersih pada monitor atau panel Proximitor. Pertahankan insulasi pada konektor koaksial di dalam kotak terminal.
