Deskripsi

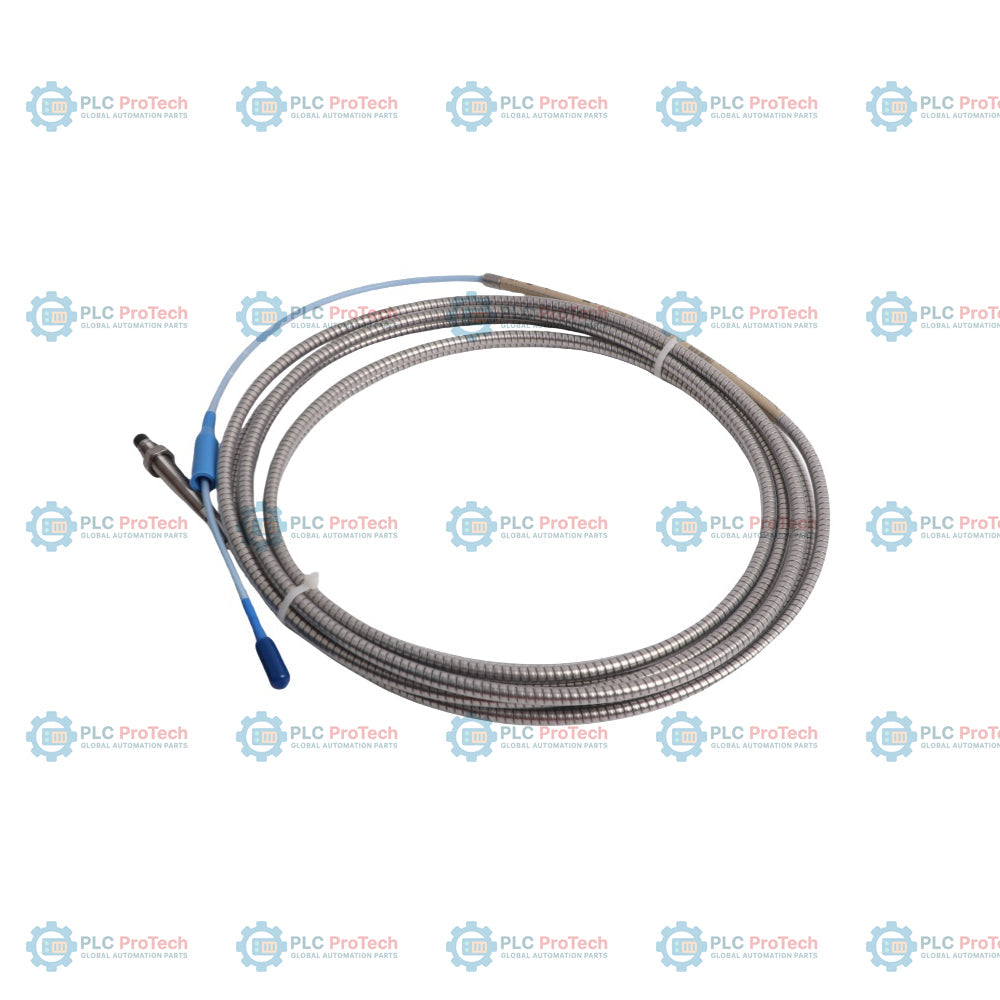

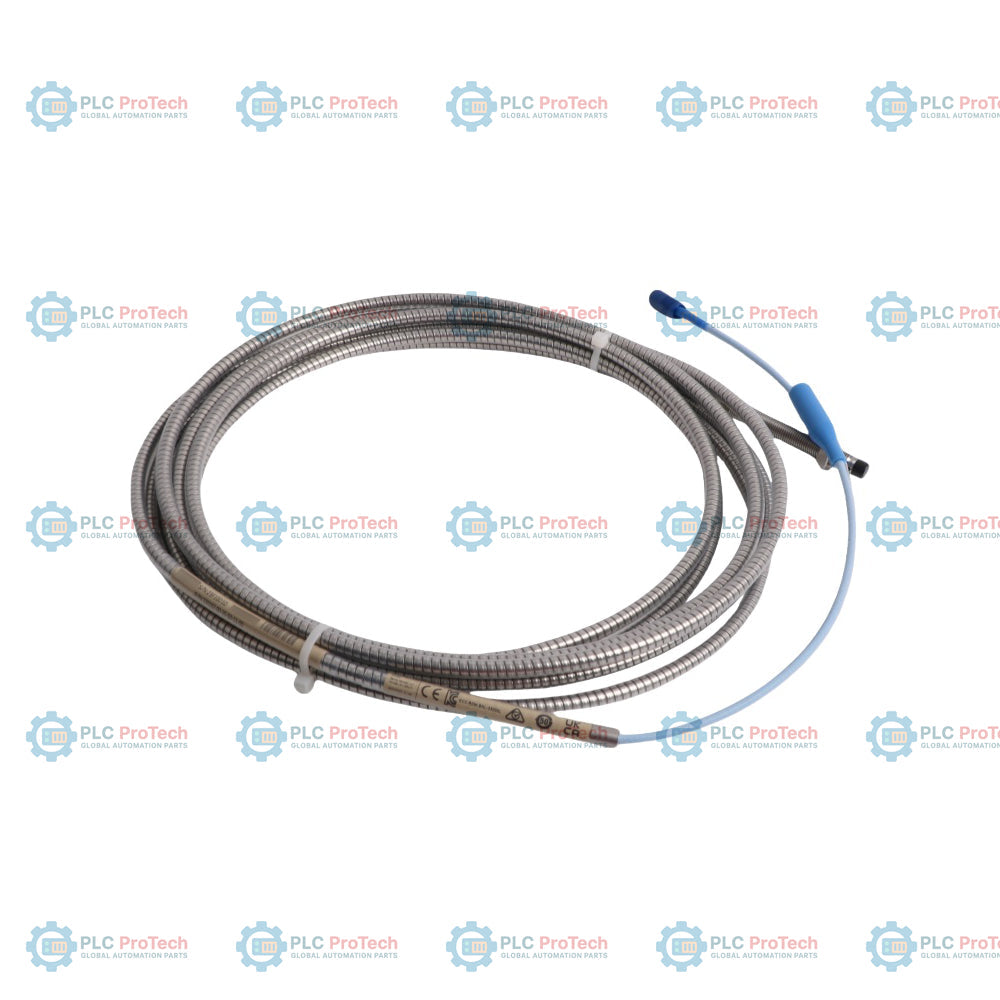

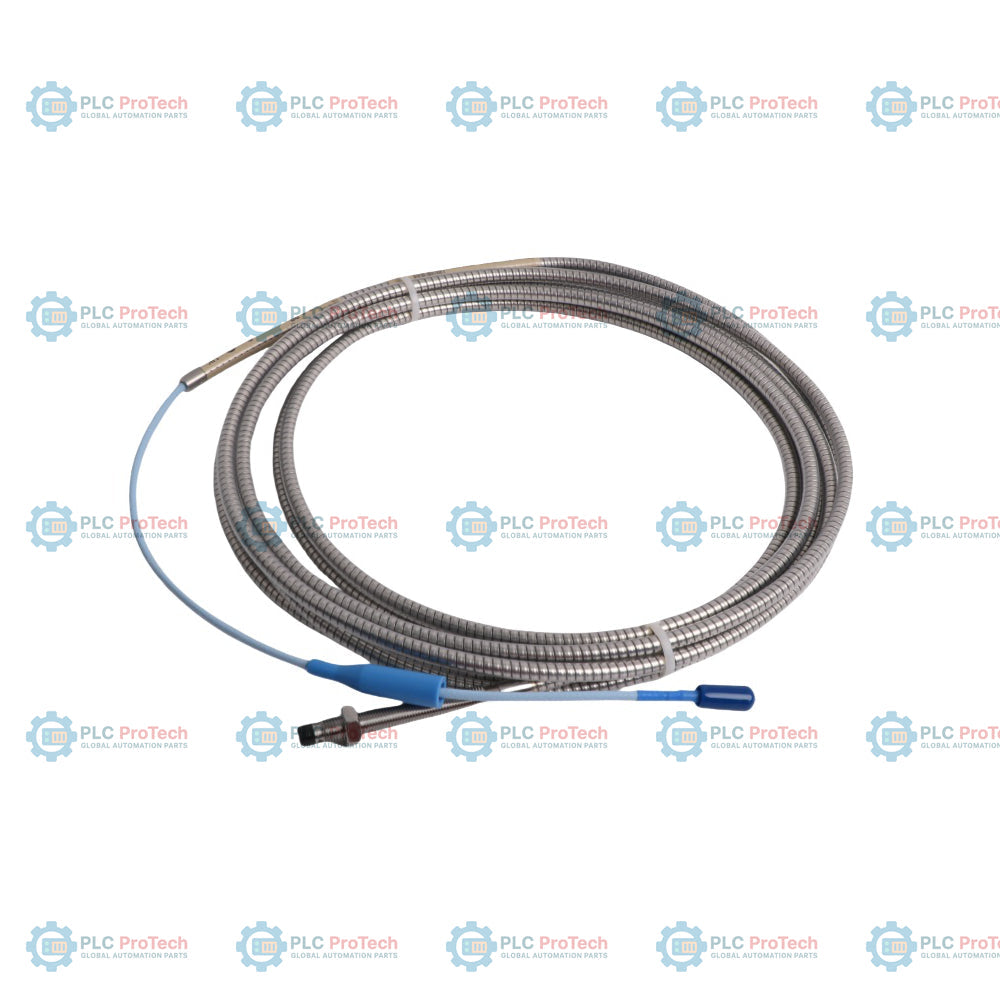

330102-00-25-10-02-CN adalah probe proximity berpelindung lapis baja dengan bodi berulir 3/8-24 UNF dan panjang tanpa ulir 0,0 inci (Opsi 00), panjang keseluruhan rumah 2,5 inci (Opsi 25), panjang sistem total 1,0 meter (Opsi 10), konektor ClickLoc koaksial miniatur pada kabel standar (Opsi 02), dan persetujuan area berbahaya Tiongkok (-CN).

Konfigurasi ini dilengkapi pelindung lapis baja logam integral untuk melindungi kabel koaksial dari abrasi fisik, benturan mekanis, dan lingkungan industri yang keras. Berbeda dari konfigurasi standar tanpa pelindung lapis baja, probe ini menyediakan perlindungan fisik yang kuat di sepanjang kabel standarnya. Probe ini beroperasi sebagai bagian dari sistem transduser proximity 3300 XL 8 mm, yang berinteraksi dengan kabel ekstensi 3300 XL dan sensor Proximitor 3300 XL melalui prinsip pengukuran arus eddy.

Fitur

• Opsi 00 menetapkan panjang tanpa ulir 0,0 inci (0,0 mm), sehingga seluruh ulir rumah dapat terpasang saat pemasangan.
• Opsi 25 menetapkan panjang keseluruhan rumah 2,5 inci (63,5 mm) dengan ulir 3/8-24 UNF.
• Opsi 10 menyediakan panjang kabel total 1,0 meter (3,3 kaki) untuk instalasi dengan sambungan dekat.
• Opsi 02 menyediakan konektor ClickLoc koaksial miniatur pada kabel standar tanpa pelindung konektor tambahan.
• Sufiks -CN mengintegrasikan persetujuan area berbahaya Tiongkok yang disertifikasi oleh NEPSI dan CCC untuk lingkungan yang aman secara intrinsik dan tidak memicu percikan.
• Selubung pelindung baja tahan karat membungkus kabel probe standar untuk menahan pemotongan, penghancuran, dan kerusakan terkait pemasangan jalur.
• O-ring Viton integral menyediakan segel tekanan diferensial antara ujung probe dan rumah.

Aplikasi

• Pengukuran getaran mesin dan posisi aksial pada turbin gas, turbin uap, pompa, kompresor, dan motor listrik.
• Pemantauan perlindungan fisik pada jalur sempit atau abrasif, tempat kabel standar berisiko mengalami kerusakan.
• Penerapan di area berbahaya pada fasilitas industri yang memerlukan kesesuaian dengan NEPSI atau CCC Tiongkok.

Informasi Pemesanan

Spesifikasi Teknis

Panduan Pemasangan

Untuk memastikan kinerja yang aman dan tepat, ikuti panduan teknis berikut saat memasang probe ini:

• Pertahankan jarak minimum ulir 3/8-24 selama pemasangan, dan verifikasi batas keterlibatan ulir untuk mencegah macet.
• Pastikan ujung probe berjarak dari komponen logam di sekitarnya untuk menghindari interferensi pandangan samping.
• Kencangkan rumah probe sesuai konfigurasi torsi pemasangan standar, menggunakan kunci heksagonal 7/16 inci atau M10 pada sisi kunci.
• Kencangkan konektor ClickLoc dengan tekanan tangan; jangan gunakan torsi berlebihan atau alat logam yang dapat merusak kontak berlapis emas.
• Arahkan selubung berlapis pelindung yang fleksibel untuk menghindari tekukan tajam, dengan menjaga radius tekukan dalam batas mekanis standar yang direkomendasikan guna mencegah kabel koaksial internal tertekuk.
• Pastikan pembumian yang tepat pada pelindung luar melalui rak pemantauan atau enklosur untuk mempertahankan isolasi listrik.

Kepatuhan dan Sertifikasi

Varian ini tersertifikasi sesuai dengan standar keselamatan dan kinerja kelistrikan berikut:

• NEPSI: Tersertifikasi untuk instalasi industri di area berbahaya di Tiongkok berdasarkan konsep keselamatan intrinsik (Ex ia) dan tanpa percikan (Ex nA/Ex ec).
• CCC: Memenuhi persyaratan Sertifikasi Wajib Tiongkok untuk keselamatan tahan ledakan.
• Direktif CE: Memenuhi Direktif EMC 2014/30/EU dan Direktif RoHS 2011/65/EU.
• RoHS Tiongkok: Penetapan EFUP selama 15 tahun sesuai dengan SJ/T 11364-2024.
• Keselamatan Fungsional: Mampu mencapai SIL 2 (HFT=0) dan SIL 3 (HFT=1) jika digunakan dalam konfigurasi yang disetujui.
