Description

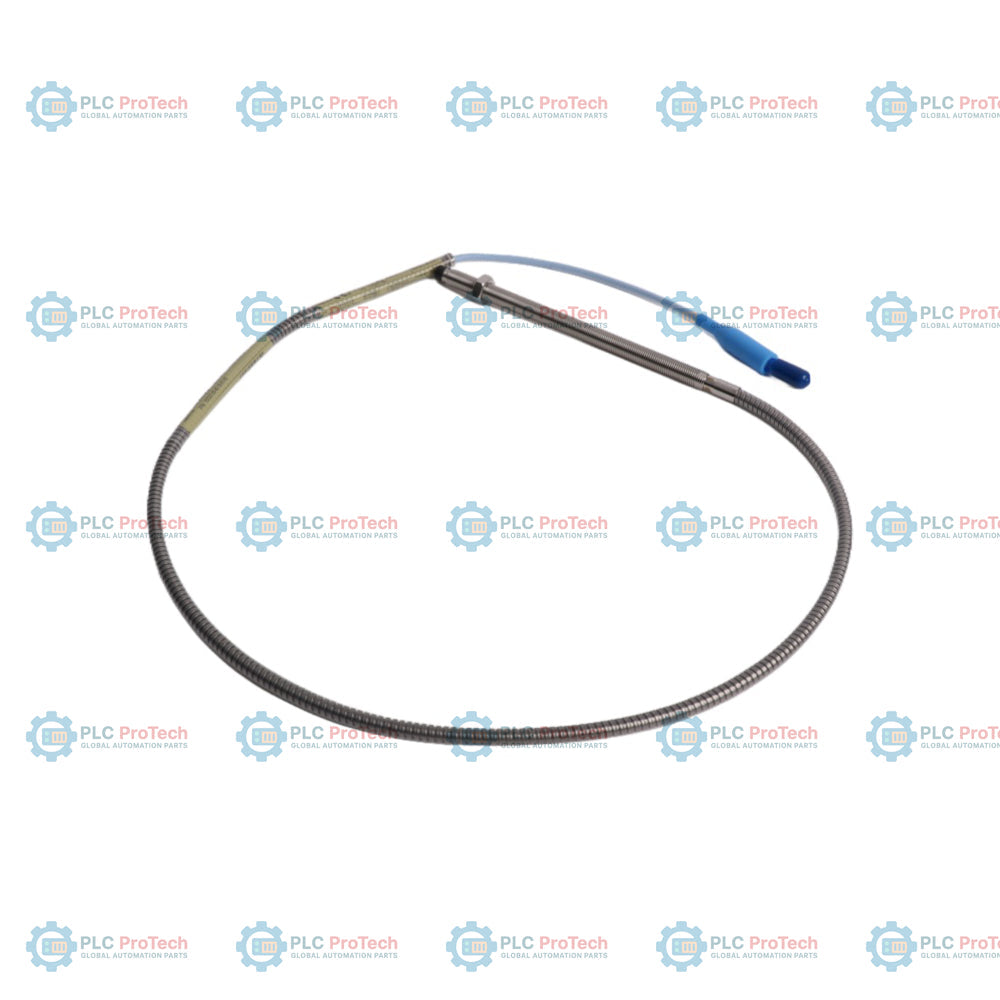

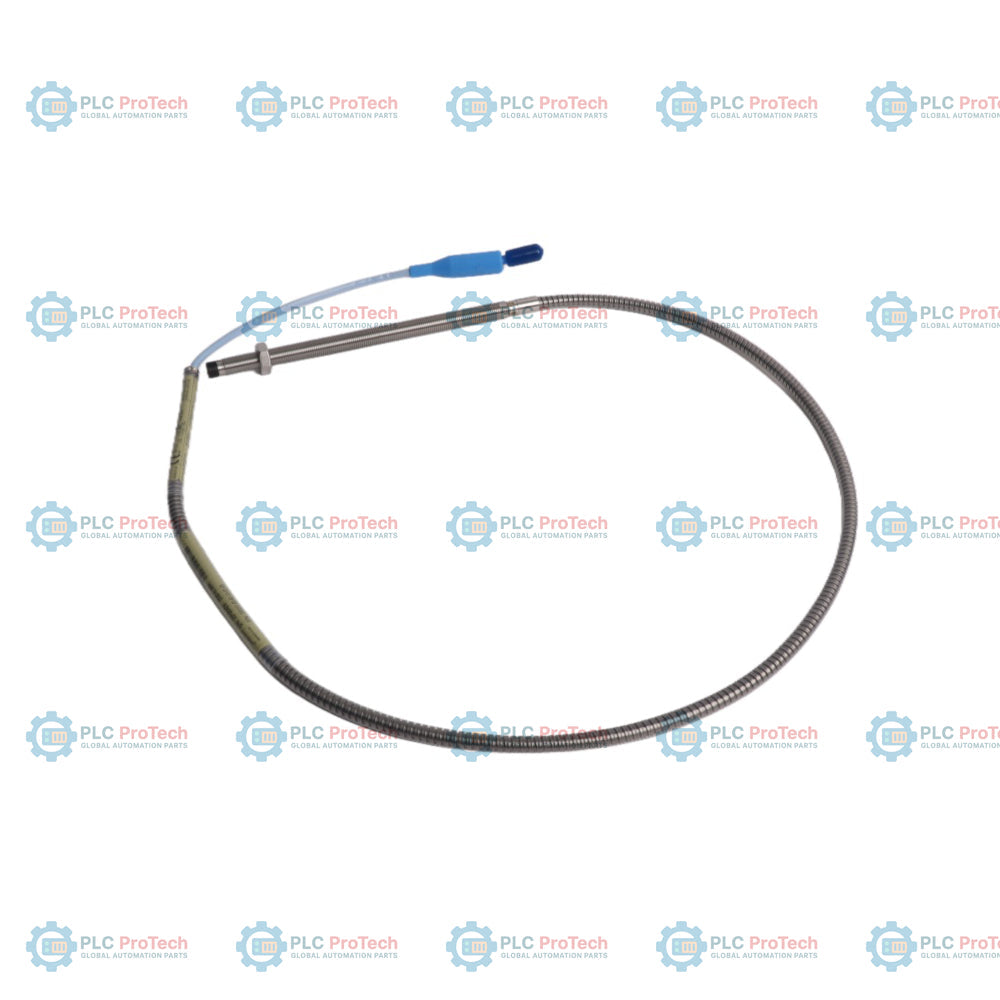

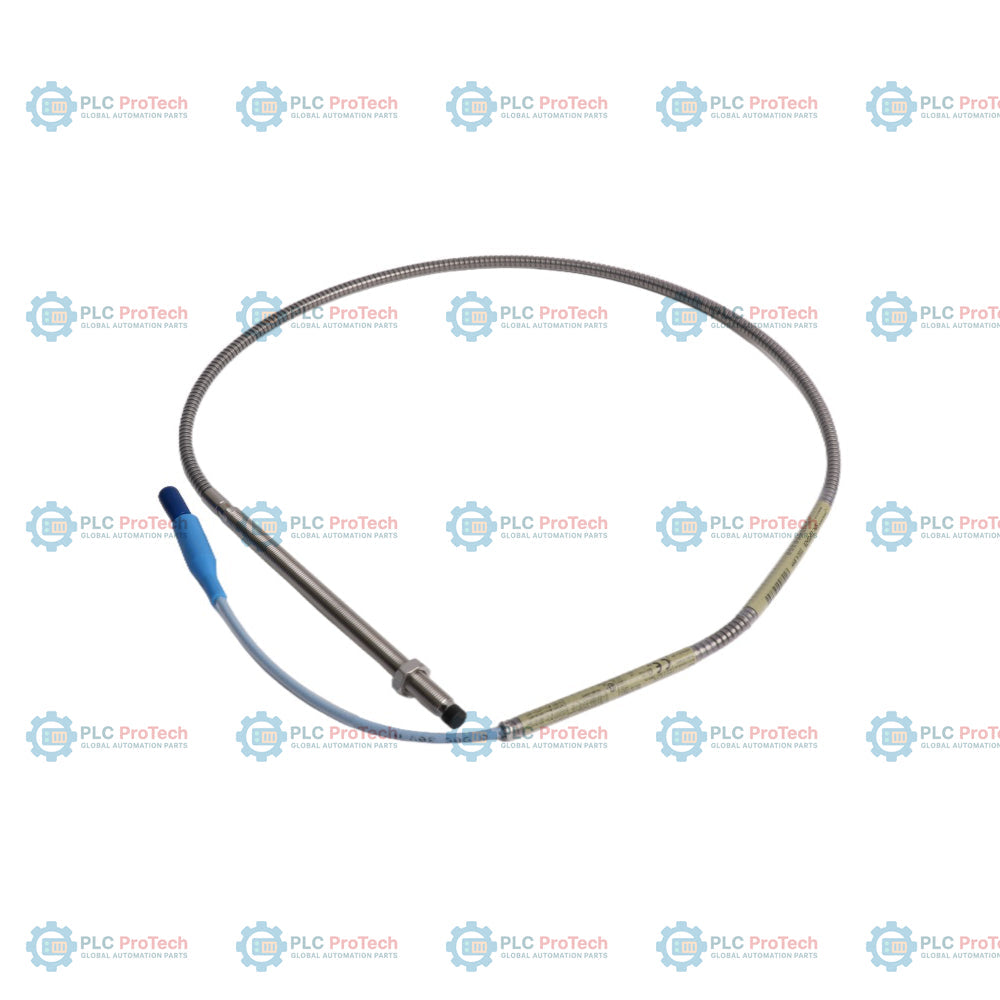

L’option 00 (entièrement filetée), l’option 60 (longueur totale du boîtier de 6,0 po) et l’option 05 (longueur totale de 0,5 m) définissent cette configuration de sonde de proximité 3300 XL de 8 mm blindée — 330102-00-60-05-02-05. Conçue pour la surveillance haute intégrité des déplacements par courants de Foucault, cette sonde intègre une armure de protection flexible en acier inoxydable AISI 302/304 avec une gaine extérieure en FEP, directement posée sur le câble triaxial de sonde en FEP. Cette gaine mécanique robuste protège le conducteur du signal contre les arêtes vives, les impacts mécaniques et les contaminants environnementaux couramment présents dans les carters de machines tournantes lourdes.

Le boîtier de la sonde présente une configuration de filetage 3/8-24 UNF-2A, une longueur totale de boîtier de 6,0 po et aucune portion non filetée. L’embout de la sonde est en plastique de sulfure de polyphénylène (PPS) et abrite la bobine du capteur inductif à courants de Foucault, qui mesure à la fois la position axiale statique et les vibrations dynamiques de l’arbre. Il se termine par un connecteur coaxial miniature ClickLoc plaqué or (option 02) et respecte les exigences d’installation en zones dangereuses conformément à l’option 05, ce qui le rend adapté aux zones classées dangereuses.

Caractéristiques

• Armure flexible de protection en acier inoxydable (AISI 302/304) avec gaine extérieure en FEP, protégeant le trajet du signal contre l’abrasion et les contraintes mécaniques.
• Corps en acier entièrement fileté 3/8-24 UNF-2A (option 00), avec une longueur de boîtier de 6,0 po (option 60), pour les installations de machines à alésage profond et à longue portée.
• Longueur totale de sonde de 0,5 mètre (1,6 pied) (option 05), conçue pour être combinée à des câbles de rallonge standard 3300 XL.
• Connecteur coaxial miniature ClickLoc (option 02) offrant une connexion plaquée or sécurisée aux câbles de rallonge standard sans nécessiter de protecteur de connecteur.
• Le forfait d’homologation d’agence, option 05, certifie la conformité aux exigences CSA, ATEX et IECEx applicables aux classifications de zones dangereuses.

Applications

Cette sonde de proximité est utilisée dans les secteurs de la production d’électricité, de la pétrochimie, du pétrole et du gaz, ainsi que du traitement des eaux usées. Ses principales applications comprennent la mesure des vibrations d’arbre et de la position axiale sur les machines tournantes à grande vitesse, ainsi que la détection de vitesse et les mesures de référence Keyphasor sur les systèmes à paliers hydrodynamiques. Elle est généralement installée sur des turbines, compresseurs, boîtes de vitesses, pompes et ventilateurs lorsque le câble doit bénéficier d’un blindage physique renforcé.

Informations de commande

Spesifikasi Teknis

Sambungan dan Antarmuka

Panduan Pemasangan

• Jangan melebihi torsi pemasangan yang direkomendasikan sebesar 7.5 N-m (66 in-lbf) pada ulir 3/8-24 UNF-2A untuk menghindari kerusakan pada rumah sensor.
• Pastikan radius tekuk minimum 25.4 mm (1.0 in) dipertahankan pada jalur kabel berlapis pelindung selama pemasangan.
• Sediakan jarak bebas samping fisik sekurang-kurangnya tiga kali diameter ujung probe (24.0 mm atau 0.94 in) antara ujung probe dan logam di sekitarnya untuk mencegah kesalahan kalibrasi akibat beban samping.
• Jika memasang pada rumah penahan tekanan, gunakan seal gland luar yang sesuai, dan perhatikan bahwa probe standar tidak diuji sebelumnya untuk penyegelan tekanan tinggi sebelum pengiriman.

Kepatuhan dan Sertifikasi
