Deskripsi

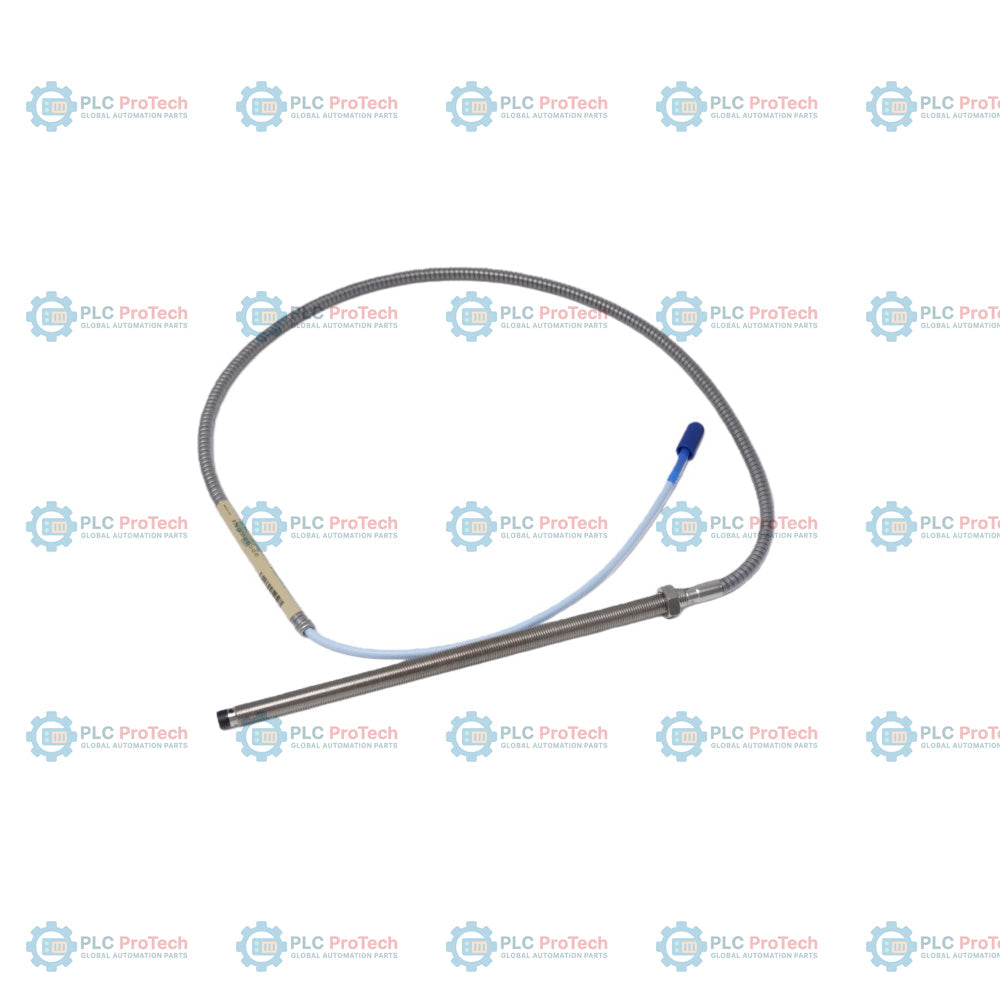

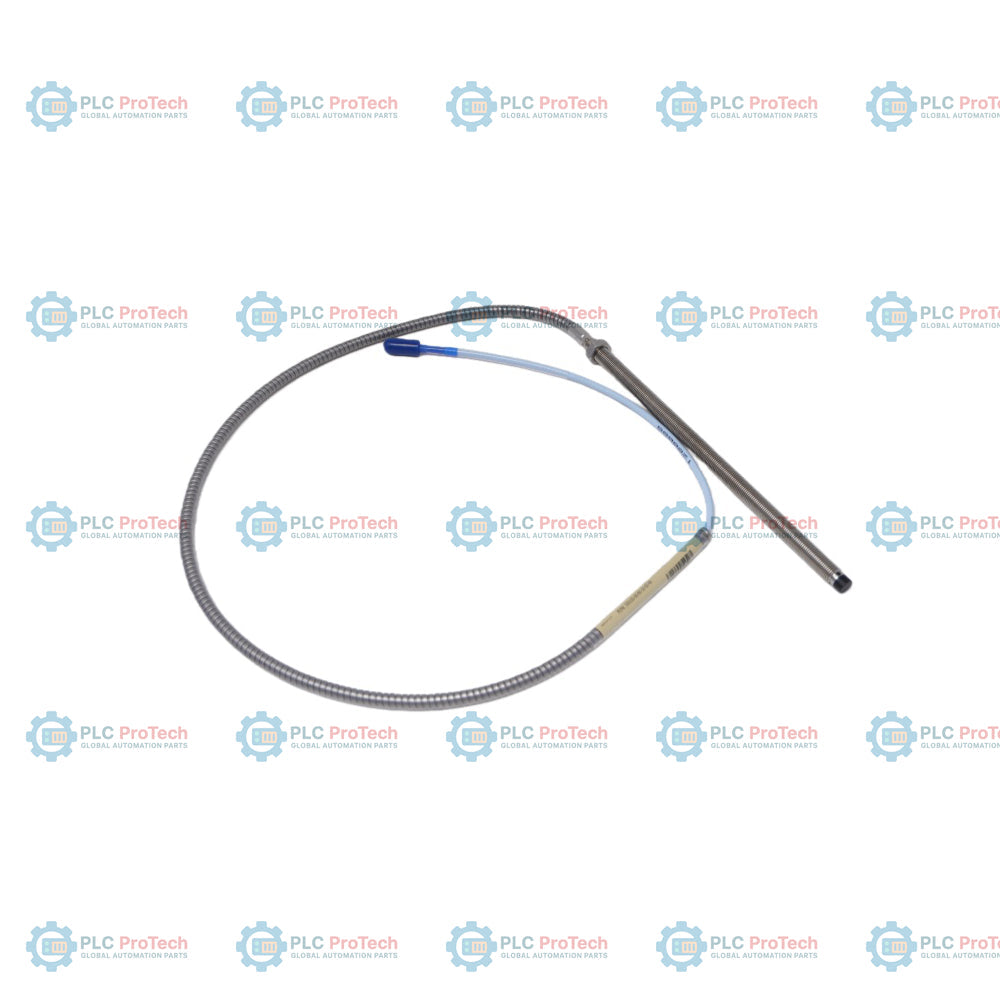

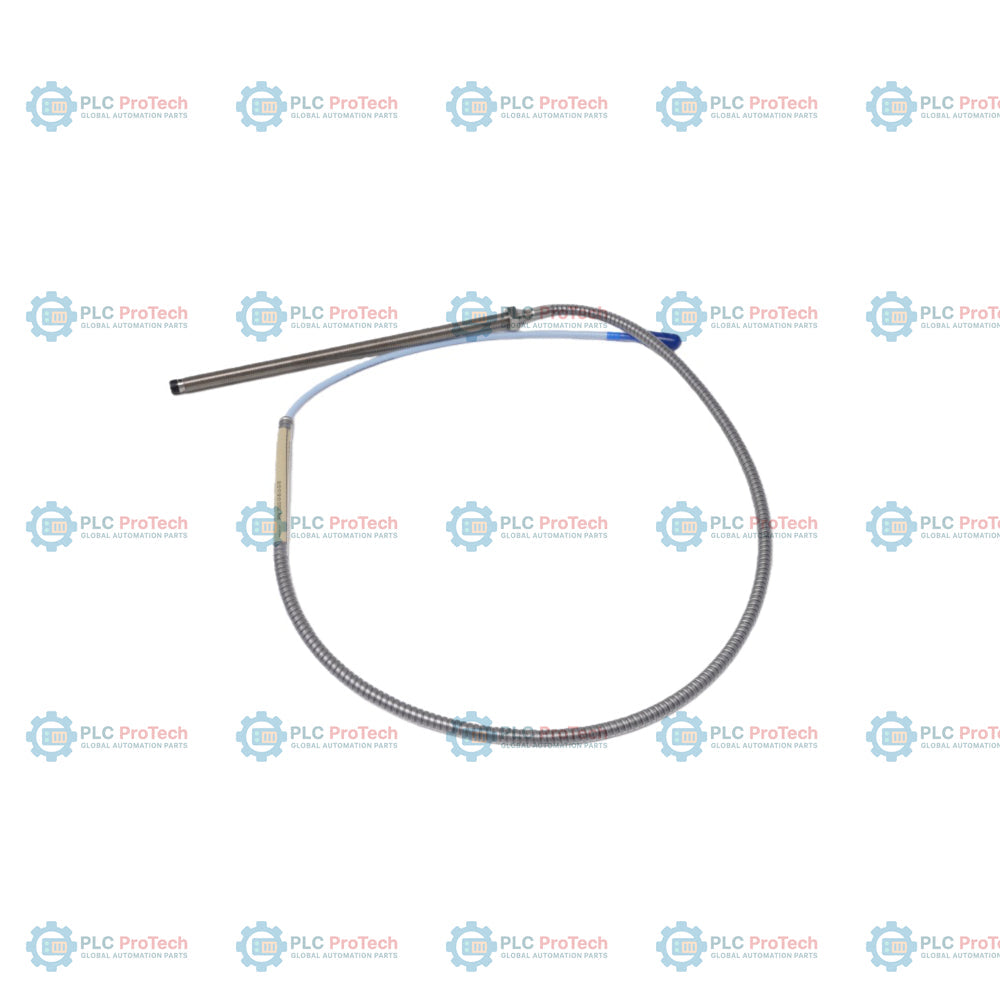

Opsi 00 (0,0 inci tanpa ulir), Opsi 80 (rumah 8,0 inci), dan Opsi 11 (konektor ClickLoc dengan pelindung, kabel FluidLoc) menetapkan konfigurasi probe kedekatan 3300 XL 8 mm berpelindung ini — 330102-00-80-10-11-00. Transduser ini beroperasi sebagai bagian dari sistem sensor arus eddy, menghasilkan sinyal tegangan yang berbanding lurus dengan jarak celah statis atau dinamis antara ujung probe dan permukaan target.

Berbeda dari probe dasar yang menggunakan kabel koaksial standar tanpa jaket pelindung, konfigurasi ini dilengkapi kabel FluidLoc khusus untuk menghambat migrasi oli melalui inti bagian dalam kabel, sehingga sesuai untuk lingkungan rumah bertekanan tinggi atau tergenang. Pelindung lapis baja baja tahan karat terintegrasi memberikan perlindungan fisik, mencegah abrasi fisik atau bahaya geser merusak jalur inti transduser. Dengan panjang total 1,0 m dan panjang keseluruhan rumah 8,0 inci yang sepenuhnya berulir, probe ini dapat langsung dipasang pada port berulir standar tanpa memerlukan ruang bebas tanpa ulir.

Fitur

• Opsi 00 menetapkan panjang badan tanpa ulir sepenuhnya sebesar 0,0 inci, sehingga memungkinkan pemasangan penuh pada lubang berulir 3/8-24 UNF-2A.
• Opsi 80 menyediakan panjang rumah baja tahan karat 8,0 inci (203,2 mm) untuk port pemantauan yang dipasang dalam.
• Opsi 10 menyediakan panjang keseluruhan kabel penghubung probe 1,0 meter (3,3 kaki).
• Opsi 11 dilengkapi konektor ClickLoc koaksial miniatur yang telah dipasang sebelumnya, dengan pelindung konektor fluorosilikon.
• Opsi 11 menetapkan konstruksi kabel FluidLoc, yang mencegah kebocoran oli dan fluida proses melalui celah internal pada anyaman kabel dan dielektrik.
• Persetujuan lembaga untuk opsi 00 menunjukkan kepatuhan terhadap pemasangan standar di area tidak berbahaya atau untuk keperluan umum.
• Selubung pelindung baja tahan karat (AISI 302/304) dengan jaket luar FEP menutupi kabel, memberikan perlindungan fisik terhadap benturan dan keausan mekanis.

Aplikasi

• Sistem perlindungan mesin berputar (pemantauan getaran dan posisi aksial)
• Pemantauan rumah bantalan film fluida pada turbin uap, turbin gas, dan kompresor sentrifugal
• Pendeteksian perpindahan poros dan getaran radial gearbox
• Pengukuran referensi Keyphasor dan pendeteksian kecepatan di area pemrosesan industri yang berat
• Lokasi yang rentan terhadap banjir oli atau migrasi oli di sepanjang jalur transduser

Informasi Pemesanan

Spesifikasi Teknis

Sambungan dan Antarmuka

Panduan Pemasangan

• Pertahankan radius tekukan kabel minimum sebesar 25.4 mm (1.0 inci) untuk mencegah kerusakan pada konduktor triaxial bagian dalam dan pelindung armor.
• Kencangkan ulir probe dengan aman hingga torsi yang direkomendasikan sebesar 11.2 Nm (100 in-lbf) saat memasangnya ke rumah mesin.
• Pastikan konektor ClickLoc tersambung dengan kekencangan tangan; konektor akan berbunyi “klik” saat terkunci sepenuhnya.
• Jangan melebihi torsi 0.565 Nm (5 in-lbf) jika menggunakan alat pengencang pada konektor koaksial.
• Posisikan pelindung konektor di atas sambungan koaksial untuk mencegah masuknya kelembapan dan loop ground.
