Deskripsi

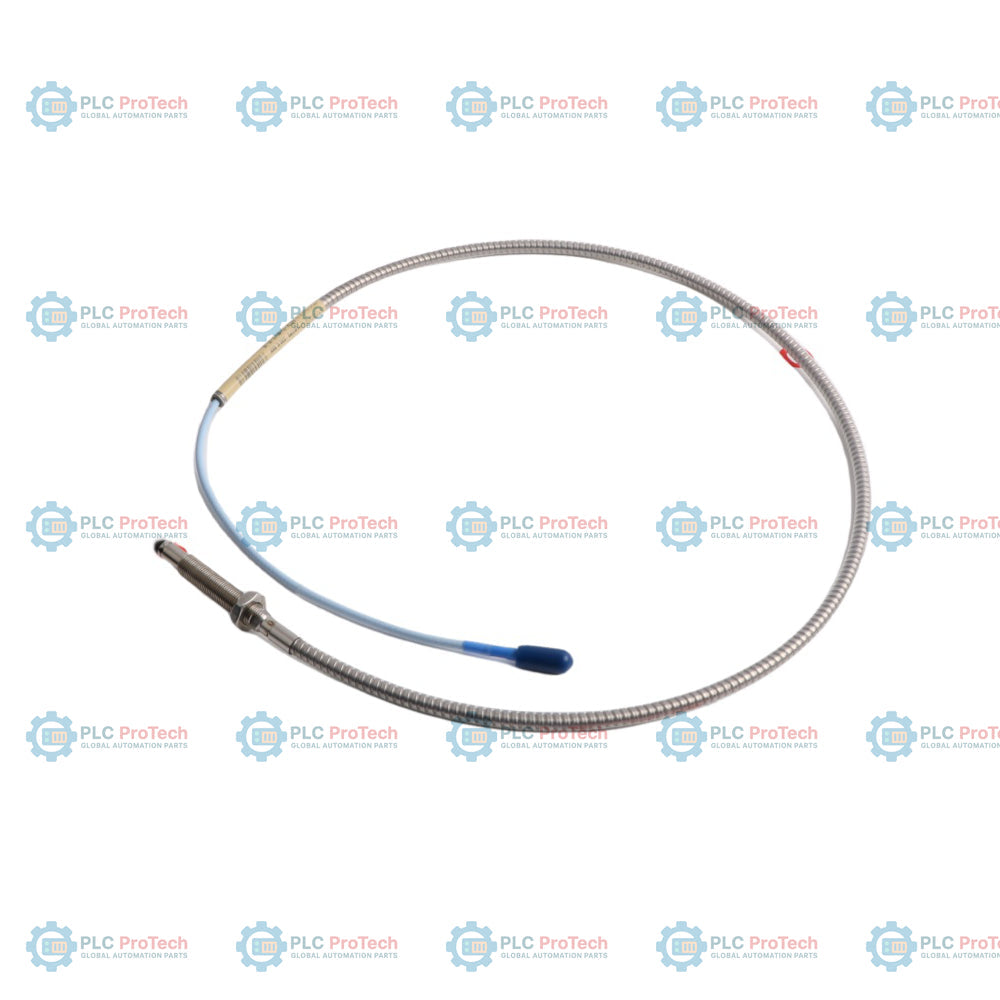

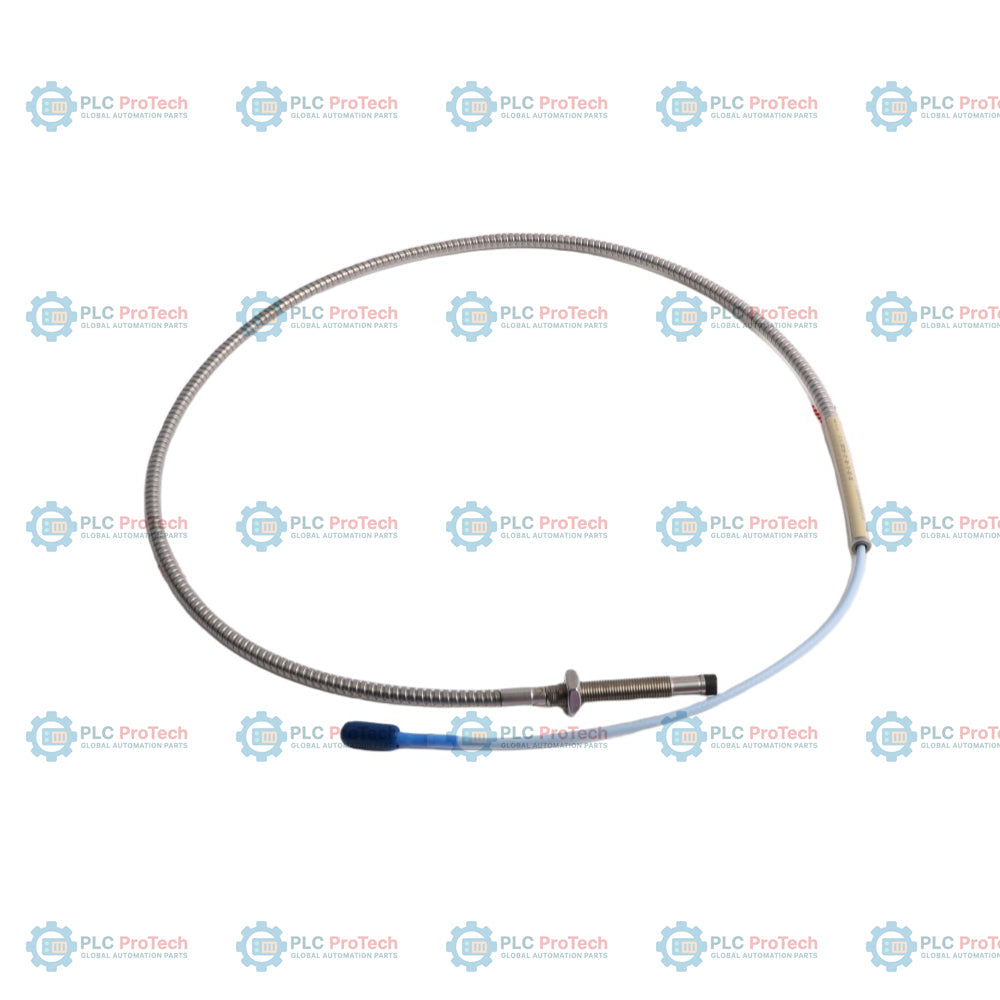

Opsi 01 (panjang tanpa ulir 10 mm), Opsi 06 (panjang bodi 60 mm), dan Opsi 50 (panjang total 5,0 m) menetapkan konfigurasi probe proximity 3300 XL 8 mm ini — 330104-01-06-50-02-05, sebuah probe proximity arus eddy terintegrasi yang dilengkapi pelindung baja tahan karat.

Probe berulir metrik ini memiliki ulir M10 x 1 (Model 330104), yang membedakannya dari versi tanpa pelindung. Pelindung baja tahan karat fleksibel melindungi kabel koaksial sepanjang 5,0 meter dari kerusakan mekanis, abrasi, dan lingkungan industri yang keras. Probe ini terhubung ke sensor Proximitor 3300 XL menggunakan konektor ClickLoc koaksial miniatur (Opsi 02) tanpa pelindung konektor, serta tersertifikasi untuk area berbahaya berdasarkan standar ATEX, IECEx, dan CSA (Opsi 05).

Fitur

• Konstruksi Model 330104: Desain ulir metrik M10 x 1 dengan pelindung baja tahan karat fleksibel terintegrasi untuk melindungi kabel secara fisik.
• Konfigurasi Ulir Opsi 01: Panjang tanpa ulir 10 mm yang dipadukan dengan panjang bodi keseluruhan 60 mm (Opsi 06) untuk memenuhi kebutuhan pemasangan metrik.
• Spesifikasi Kabel Opsi 50: Kabel koaksial terintegrasi sepanjang 5,0 meter (16,4 kaki), dikonfigurasi untuk beroperasi khusus dengan sensor Proximitor 5 meter.
• Konektor Koaksial Opsi 02: Konektor ClickLoc koaksial miniatur yang disertakan tanpa pelindung konektor eksternal.
• Persetujuan Lembaga untuk Opsi 05: Tersertifikasi untuk lingkungan berbahaya dengan persetujuan ATEX, IECEx, dan CSA.

Aplikasi

• Pengukuran getaran poros dan posisi aksial pada mesin berputar.
• Pemantauan ekspansi casing dan posisi katup pada turbin uap industri.
• Perlindungan mesin untuk turbin gas, kompresor, pompa, dan generator di industri proses berbahaya.
• Pemantauan kondisi di fasilitas petrokimia, pemurnian, pembangkitan listrik, dan pemrosesan gas.

Informasi Pemesanan

Spesifikasi Teknis

Panduan Pemasangan

Pemasangan probe yang benar sangat penting untuk pengukuran perpindahan dan getaran yang akurat. Ikuti panduan berikut:

• Pertahankan panjang pengaitan ulir tidak lebih dari 15 mm untuk ulir casing M10 x 1 guna mencegah macet atau kerusakan.
• Pastikan ujung probe diposisikan pada celah yang benar (biasanya 1,27 mm atau 50 mil) dari poros target sebelum mengunci ulir pemasangan.
• Jangan melampaui torsi pengencangan yang direkomendasikan saat menyambungkan konektor koaksial. Kencangkan konektor koaksial miniatur ClickLoc dengan tangan (cukup kencang menggunakan jari).
• Pastikan armor baja tahan karat yang fleksibel dipasang dengan radius tekuk minimum untuk mencegah kerusakan kabel koaksial internal.
• Pertahankan jarak bebas yang sesuai (minimum 20 mm) dari logam di sekitarnya untuk mencegah crosstalk probe atau gangguan terhadap target.

Kepatuhan dan Sertifikasi

• ATEX: II 1 G Ex ia IIC T5...T1 Ga; II 3 G Ex nA IIC T5...T1 Gc
• IECEx: Ex ia IIC T5...T1 Ga; Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc
• CSA (CNRTLUS): Kelas I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Kelas I, Divisi 1, Grup A, B, C, D; Kelas I, Zona 2: AEx/Ex nA IIC T5...T1 Gc; Kelas I, Divisi 2, Grup A, B, C, D
• RoHS: Kepatuhan terhadap Arahan Komunitas Eropa 2011/65/EU dan RoHS Tiongkok
• Keamanan Fungsional: Bersertifikat SIL 2 (HFT = 0), bersertifikat SIL 3 (HFT = 1)
