Deskripsi

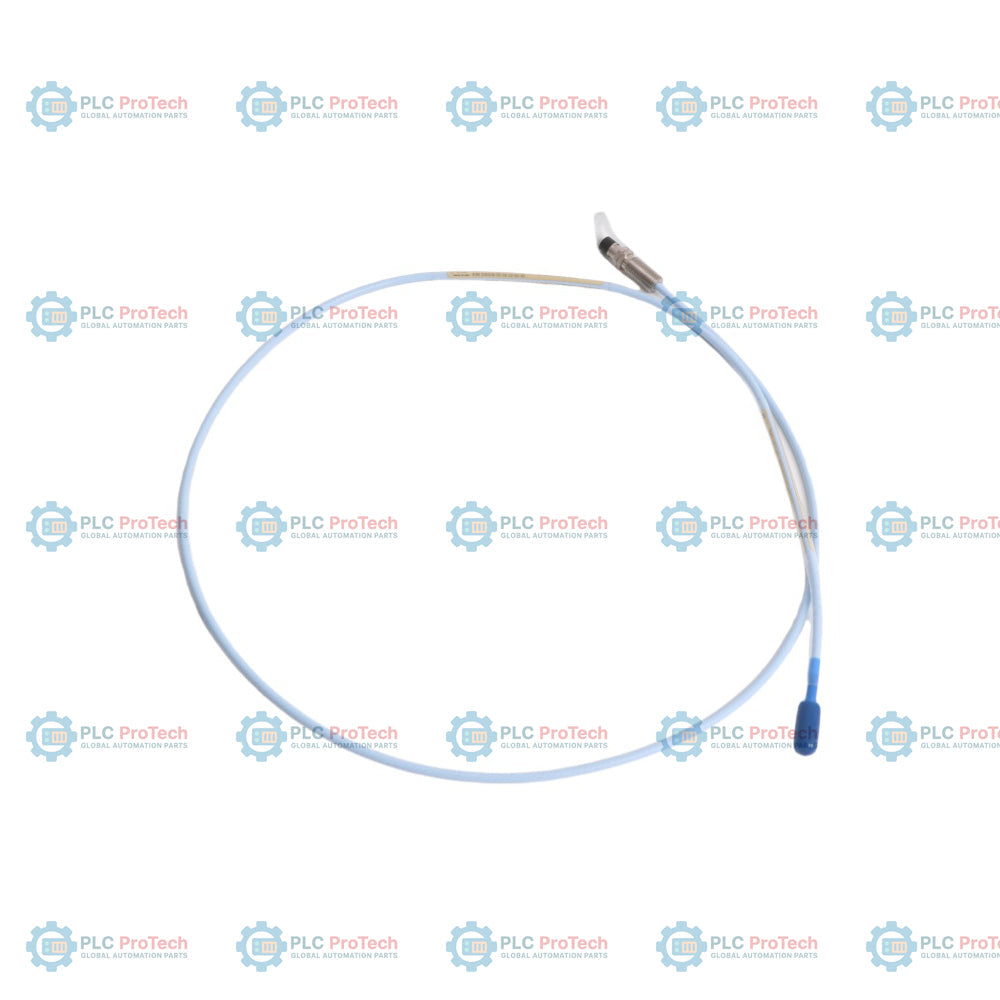

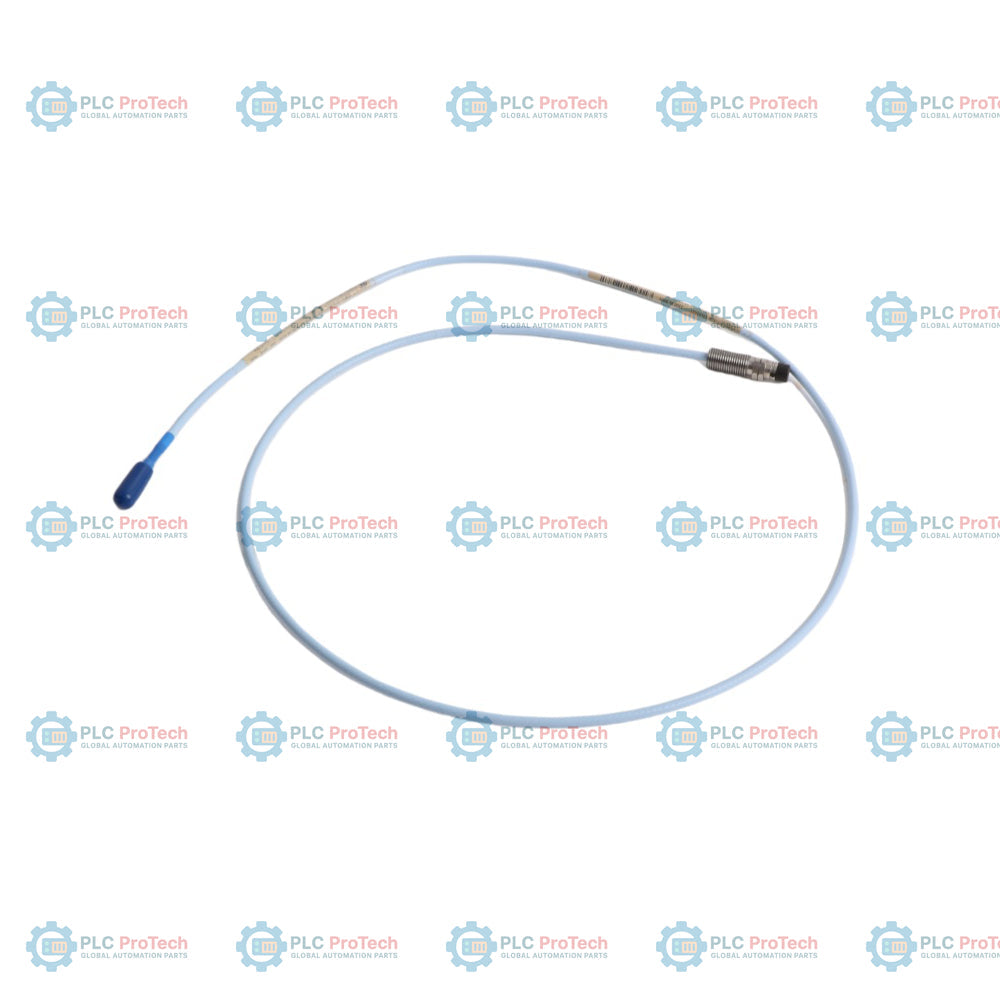

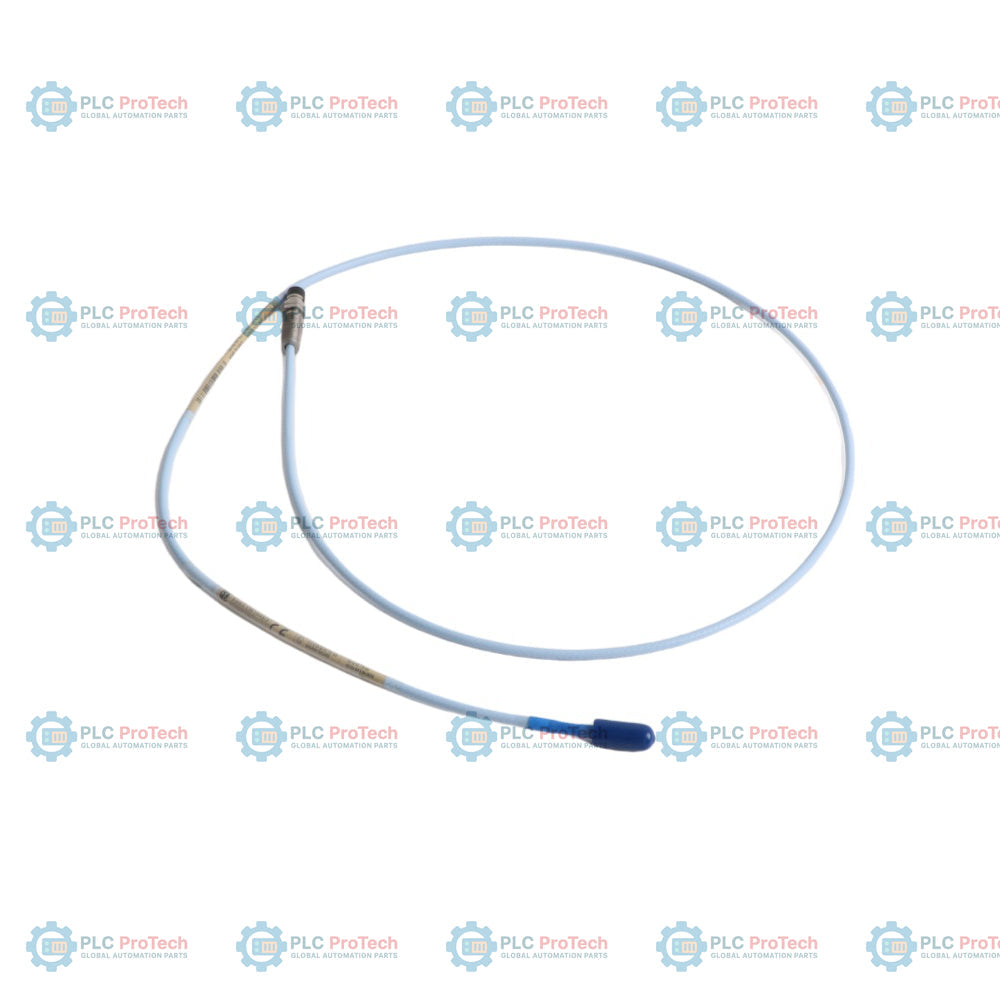

330106-05-30-10-02-05 menetapkan konfigurasi probe kedekatan pemasangan terbalik 3300 XL 8 mm ini, yang memiliki ulir metrik M10 x 1, panjang badan tanpa ulir 5,0 mm (Opsi 05), panjang keseluruhan badan 30 mm (Opsi 30), panjang kabel total 1,0 meter (Opsi 10), konektor koaksial ClickLoc standar (Opsi 02), serta persetujuan area berbahaya CSA/ATEX/IECEx (Opsi 05).

Berbeda dari konfigurasi saudaranya seperti 330105 yang menggunakan ulir imperial 3/8-24 UNF, varian metrik ini menggunakan ulir M10 x 1. Meskipun opsi lain dalam keluarga ini mungkin menetapkan kabel berpelindung lapis baja atau perlindungan penghalang fluida FluidLoc (seperti Opsi 12), konfigurasi standar ini menyediakan kabel koaksial standar tanpa pelindung lapis baja dengan konektor ClickLoc mini. Probe ini dikalibrasi untuk rentang linear standar 80 mil (2,0 mm) jika dipasangkan dengan kabel ekstensi 3300 XL dan sensor Proximitor yang sesuai.

Fitur

• Badan logam berulir M10 x 1 yang dirancang khusus untuk instalasi pemasangan dari belakang.
• Panjang tanpa ulir Opsi 05 sebesar 5,0 mm (0,20 inci) mengoptimalkan penempatan di dalam selongsong pemasangan.
• Panjang keseluruhan badan Opsi 30 menyediakan kedalaman keterlibatan ulir 30 mm (1,2 inci).
• Opsi 10 menetapkan panjang total probe 1,0 meter (3,3 kaki).
• Opsi 02 menyediakan konektor koaksial ClickLoc mini berlapis emas pada kabel koaksial standar.
• Paket sertifikasi Opsi 05 mencakup instalasi area berbahaya CSA, ATEX, dan IECEx.
• Kompatibel dengan komponen standar seri 3300 non-XL 5 mm dan 8 mm.

Aplikasi

• Pengukuran getaran poros dan posisi aksial pada mesin berputar berkecepatan tinggi.
• Pemantauan bantalan film fluida pada turbin uap, turbin gas, kompresor, pompa, dan motor industri.
• Referensi fase Keyphasor dan pengukuran kecepatan putaran.
• Instalasi pemasangan terbalik yang menggunakan selongsong atau braket probe, ketika akses ke bagian depan mesin terbatas.

Informasi Pemesanan

Spesifikasi Teknis

Panduan Pemasangan

Pemasangan probe reverse-mount 3300 XL yang benar sangat penting untuk pemantauan perpindahan arus eddy yang akurat. Ikuti panduan pemasangan fisik dan kelistrikan berikut:

• Celah Target: Pengaturan celah mekanis harus menempatkan ujung probe dalam rentang operasi linear (biasanya sekitar 1.25 mm atau 50 mil dari permukaan target, menghasilkan sekitar -10 VDC pada keluaran sensor Proximitor).
• Torsi Ulir: Kencangkan bodi reverse-mount ke dalam sleeve pemasangan dengan tangan, lalu berikan torsi tidak lebih dari 4.5 N-m (40 in-lb) untuk ulir M10 x 1 agar tidak merusak casing.
• Perawatan Konektor: Kencangkan konektor koaksial ClickLoc dengan tangan. Pastikan sambungan bersih dan kering. Gunakan pelindung konektor jika terdapat paparan cairan.
• Kesesuaian Sleeve: Probe reverse-mount biasanya dipasang pada sleeve dengan ulir betina yang sesuai. Pertahankan jarak bebas minimum di sekitar ujung probe untuk mencegah crosstalk atau interferensi dinding samping.

Kepatuhan dan Sertifikasi

Konfigurasi probe reverse-mount 3300 XL ini mematuhi standar keselamatan dan lingkungan berikut:

• CSA/cCSAus: Kelas I, Zona 0, AEx/Ex ia IIC T5...T1 Ga; Kelas I, Grup A, B, C, D; Kelas II, Grup E, F, G; Kelas III.
• ATEX/IECEx: II 1 G Ex ia IIC T5...T1 Ga; II 3 G Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc.
• Tanda CE: Direktif 2014/30/EU (EMC) dan Direktif 2011/65/EU (RoHS).
• China RoHS: Penetapan EFUP selama 15 tahun sesuai dengan SJ/T 11364-2024.
• Persetujuan Maritim: Mematuhi aturan lembaga klasifikasi utama untuk kapal baja dan unit lepas pantai.
• Peringkat SIL: Bersertifikasi SIL 2 (Toleransi Kesalahan Perangkat Keras HFT = 0), sesuai dengan SIL 3 (HFT = 1) jika diterapkan dalam sistem berinstrumentasi keselamatan yang tersertifikasi.
• Kepatuhan Opsi -CN: Meskipun tidak dipilih pada SKU ini, konfigurasi dengan akhiran -CN juga disertifikasi oleh NEPSI dan CCC untuk area berbahaya di daratan Tiongkok.
