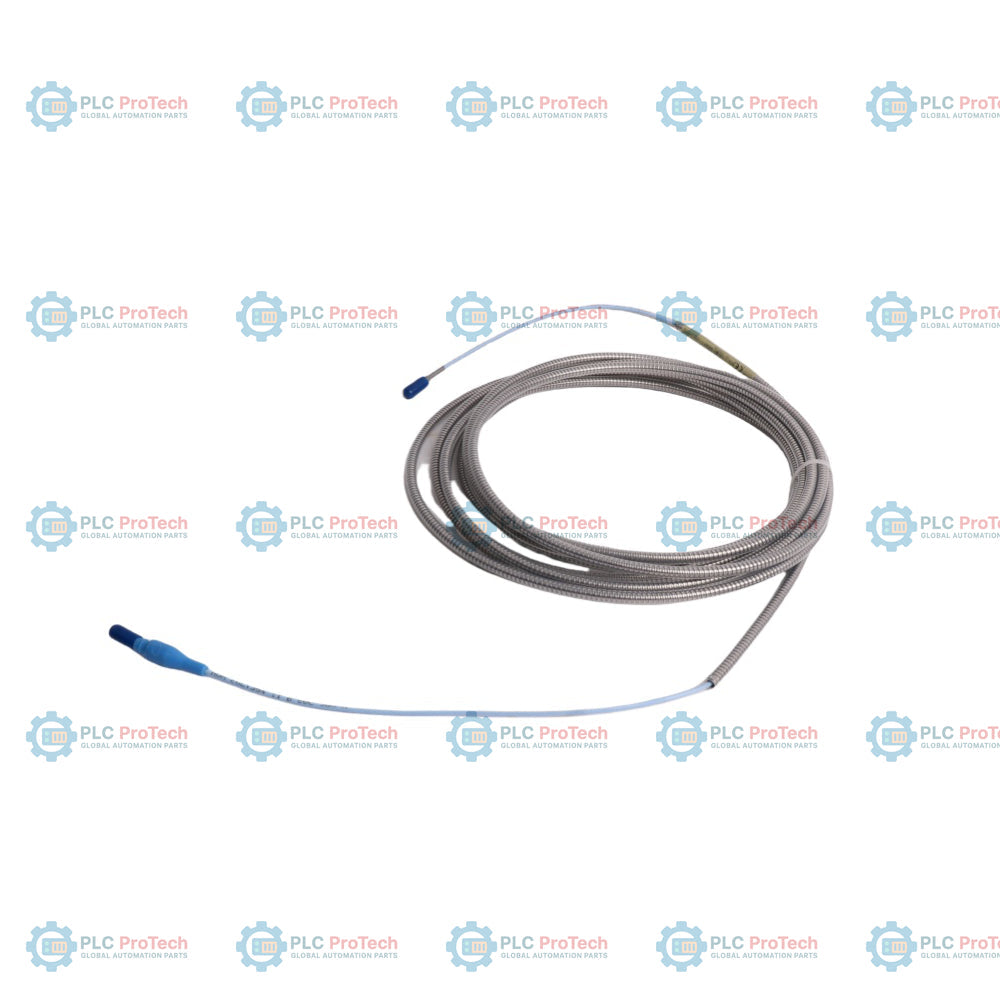

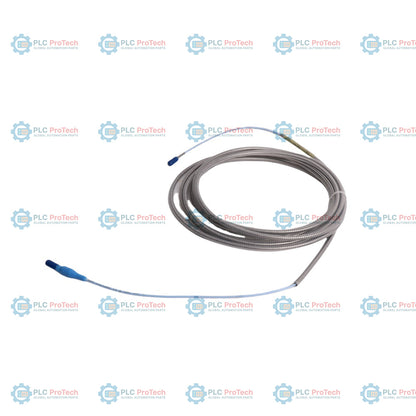

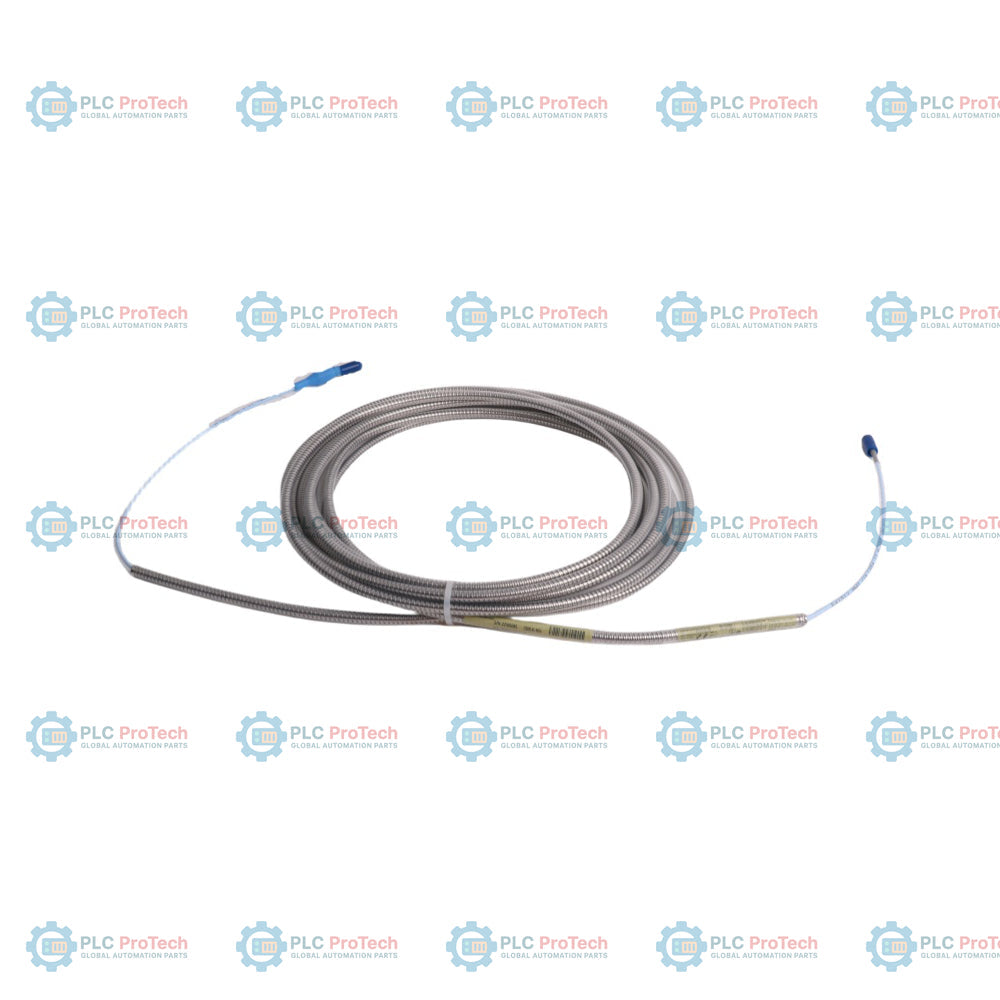

Opsi 065 (panjang kabel 6,5 m) dan Opsi 04 (armor baja tahan karat, jaket FEP, dengan pelindung konektor) menetapkan konfigurasi Kabel Ekstensi 3300 NSv ini — 330930-065-04-05. Konfigurasi ini mencakup paket perlindungan fisik yang terdiri atas armor baja tahan karat dan jaket luar Fluorinated Ethylene Propylene (FEP), serta pelindung konektor terintegrasi pada sambungan jantan-betina. Kabel ekstensi ini menjembatani celah antara probe proksimiti 3300 XL NSv dan Sensor Proximitor 330980, dengan mempertahankan jalur transmisi koaksial 75 ohm untuk pengukuran perpindahan tanpa kontak pada mesin dengan lubang kecil dan instalasi turbomesin berkecepatan tinggi.
Panjang kabel khusus 6,5 meter ini dirancang untuk dipasangkan dengan probe proksimiti 0,5 meter guna membentuk panjang sistem lengkap 7,0 meter, sekaligus mempertahankan kalibrasi sistem yang diperlukan untuk pengoperasian sensor yang akurat. Armor dan jaket FEP memberikan perlindungan terhadap keausan mekanis, kelembapan, dan paparan bahan kimia di lingkungan industri, sedangkan pelindung konektor mencegah cairan masuk ke sambungan ClickLoc.
| Segmen Opsi | Kode pada SKU Ini | Deskripsi |
|---|---|---|
| Model Dasar | 330930 | Kabel Ekstensi 3300 NSv |
| A - Opsi Panjang Kabel | 065 | 6.5 meter (21.3 kaki) |
| B - Opsi Konektor dan Kabel | 04 | Dengan pelindung baja tahan karat, dengan jaket FEP, dengan pelindung konektor |
| C - Opsi Persetujuan Lembaga | 05 | Beberapa persetujuan (CSA, ATEX, IECEx) |
| Produsen | Bently Nevada |
| Nomor Suku Cadang/Model | 330930-065-04-05 |
| Impedansi Kabel | 75 ohm nominal |
| Resistansi DC Kabel Ekstensi | Konduktor tengah: 0.220 ohm/m (0.067 ohm/ft); Pelindung: 0.066 ohm/m (0.020 ohm/ft) |
| Kapasitansi Kabel Ekstensi | 69.9 pF/m (21.3 pF/ft) tipikal |
| Jenis Konektor | Konektor koaksial miniatur ClickLoc (satu jantan, satu betina) |
| Jenis Pelindung | Pelindung baja tahan karat dengan jaket FEP luar dan pelindung konektor terintegrasi (Opsi 04) |
| Diameter Luar (Pelindung) | maksimum 7.6 mm |
| Suhu Pengoperasian dan Penyimpanan | -52 degC hingga +177 degC (-62 degF hingga +351 degF) |
| Kelembapan Relatif | kondensasi 100 persen, tidak dapat terendam bila konektor terlindungi |
Pastikan semua konektor koaksial benar-benar bersih dan kering sebelum disambungkan. Sejajarkan dan sambungkan fitting koaksial miniatur ClickLoc dengan kuat. Hindari kabel berlapis pelindung tertekuk atau melebihi radius tekukan minimum selama perutean. Pastikan panjang total kabel ekstensi (6.5 m) yang digabungkan dengan panjang probe proximity (0.5 m) sesuai dengan konfigurasi sistem 7.0 meter yang telah dikalibrasi pada Sensor Proximitor. Pelindung konektor terintegrasi harus digeser sepenuhnya hingga menutupi sambungan untuk melindungi koneksi dari kelembapan, oli turbin, dan kontaminan lainnya.
Komponen transduser ini sesuai dengan standar dan persetujuan berikut berdasarkan Opsi 05:
Global Express Shipping
Returns & Warranty
Produsen: Bently Nevada
Nomor Produk: 330930-065-04-05
Negara asal:Amerika Serikat
Jenis Produk: 3300 NSv Kabel Ekstensi
Kode batang: 8537101190
Pembayaran: T/T, Western Union
Berat: 120g
Dimensi: 45 mm x 90 mm x 90 mm (T x L x D)
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan
