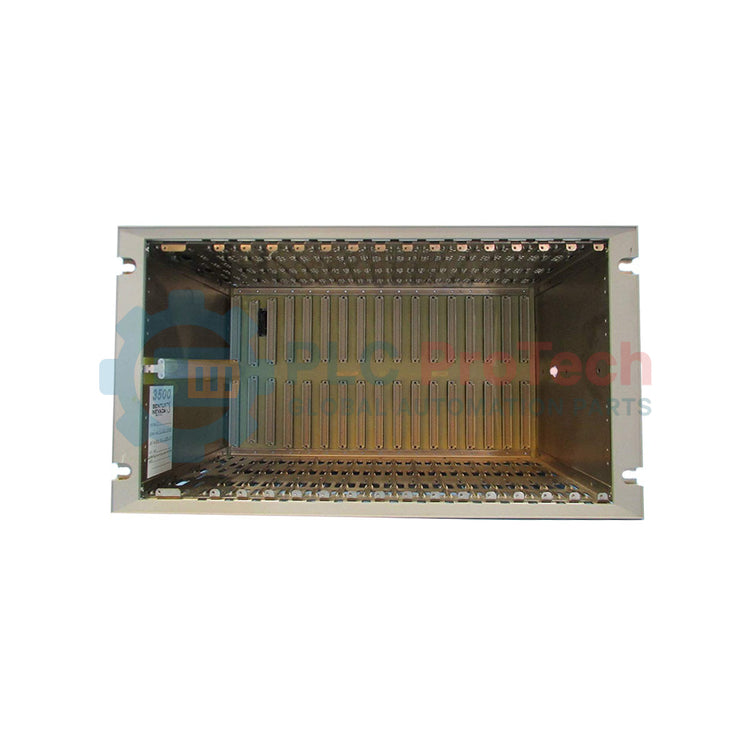

Rak Sistem Seri 3500 Bently Nevada 3500/05-01-02-CN-00-01

SKU 3500/05-01-02-CN-00-01

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Bently Nevada
Nomor Produk: 3500/05-01-02-CN-00-01
Negara asal:Amerika Serikat
Jenis Produk: Rak Sistem
Pembayaran: T/T, Western Union
Berat: 4500g
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

Sistem proteksi mesin di lingkungan industri berat mengandalkan rak sistem 3500/05-01-02-CN-00-01 untuk menyediakan backplane struktural dan konektivitas antarmuka bagi modul pemantauan penting. Sasis ukuran penuh 19 inci ini menampung hingga 14 slot modul individual, sehingga memungkinkan integrasi catu daya, modul antarmuka rak, modul keyphasor, dan pemantau getaran. Backplane terintegrasi memfasilitasi komunikasi digital berkecepatan tinggi dan distribusi daya antar komponen yang terpasang, sehingga memastikan diagnostik mesin dan perlindungan overspeed berlangsung secara berkelanjutan.

Konfigurasi khusus ini dirancang untuk dipasang langsung pada kabinet rak EIA standar, dengan memanfaatkan tata letak perangkat keras pemasangan rak yang kokoh. Dirancang untuk keandalan ekstrem dalam industri pembangkitan daya dan proses kritis, rakitan ini dilengkapi persetujuan lembaga khusus negara untuk Tiongkok (CN) serta kesesuaian CE, sehingga memenuhi standar keselamatan dan kompatibilitas elektromagnetik yang ketat.

Fitur

Kepadatan Slot Tinggi: Menyediakan 14 slot instrumen untuk mendukung pemantauan mesin multisaluran yang komprehensif.
Konfigurasi Rak Standar: Dirancang sebagai rak EIA ukuran penuh 19 inci untuk integrasi yang lancar ke dalam kabinet kontrol industri standar.
Backplane Interkoneksi Tangguh: Mendistribusikan daya, sinyal komunikasi digital, dan relai alarm umum ke seluruh slot tanpa jumper eksternal.
Kepatuhan yang Ditingkatkan: Dikonfigurasi dengan persetujuan lembaga khusus CN dan kepatuhan CE untuk penerapan global serta integrasi keselamatan yang terstandarisasi.

Aplikasi

Instrumentasi supervisi turbin pada pembangkitan listrik tenaga termal dan hidroelektrik.
Sistem proteksi kompresor dan ekspander di pabrik petrokimia serta minyak dan gas.
Pompa, kipas, dan blower industri berskala besar yang memerlukan diagnostik getaran dan posisi secara berkelanjutan.
Pemantauan gearbox industri dan perlindungan peralatan putar berkecepatan tinggi.

Spesifikasi Teknis

Produsen	Bently Nevada
Model/Nomor Suku Cadang	3500/05-01-02-CN-00-01
Seri	Sistem Proteksi Mesin Seri 3500
Ukuran Rak	Rak 19 inci (14 slot modul)
Opsi Pemasangan	Opsi Pemasangan Rak, Rak Ukuran Penuh (dipasang pada Rak EIA 19 inci)
Opsi Persetujuan Lembaga	CN (persetujuan khusus negara Tiongkok)
Opsi Cadangan	Tidak ada (00)
Kepatuhan Eropa	Disetujui CE (Opsi 01)
Negara Asal	A.S.
Berat Perkiraan	4,5 kg

Koneksi dan Antarmuka

Penempatan Slot	Fungsi / Kompatibilitas Modul
Slot Paling Kiri	Modul Catu Daya Khusus (mendukung konfigurasi redundan)
Slot 1	Modul Antarmuka Rak (RIM) / Antarmuka Data Transien (TDI)
Slot 2 hingga 14	Modul Pemantau Universal, Modul Keyphasor, dan Modul Relai

Panduan Pemasangan

Pastikan kabinet EIA 19 inci menyediakan ruang bebas yang memadai di bagian belakang untuk koneksi kabel terminal dan ventilasi.
Hubungkan lug pembumian sasis khusus pada rangka rak ke jaringan pembumian keselamatan pabrik menggunakan konduktor berimpedansi rendah.
Pastikan jalur aliran udara pendingin di atas dan di bawah sasis rak tetap terbuka untuk mencegah penumpukan panas lokal dalam kabinet tertutup.
Periksa penguncian modul dan keselarasan rel pemandu sebelum memasukkan atau mengencangkan pelat muka modul sepenuhnya.

FAQ

Berapakah kapasitas fisik rak 3500/05-01-02-CN-00-01?

Model ini adalah rak 19 inci ukuran penuh yang dirancang untuk menampung hingga 14 modul instrumen, serta slot khusus untuk catu daya dan Rack Interface Module.

Opsi pemasangan apa yang ditentukan oleh akhiran '02' pada nomor komponen?

Akhiran '02' menunjukkan Rack Mount Option, yang memungkinkan rak dipasang langsung pada kabinet instrumen EIA 19 inci standar.

Apakah rak ini mendukung catu daya redundan?

Ya, backplane dan tata letak sasis 3500/05 mendukung dua modul catu daya redundan yang dipasang pada slot daya yang ditentukan.

Sertifikasi standar apa yang diwakili oleh bagian 'CN-00-01' pada nomor komponen?

Opsi 'CN' menunjukkan persetujuan lembaga khusus untuk Tiongkok/negara tertentu, sedangkan '01' menunjukkan kepatuhan CE terhadap standar keselamatan dan emisi Eropa.

View all FAQs →

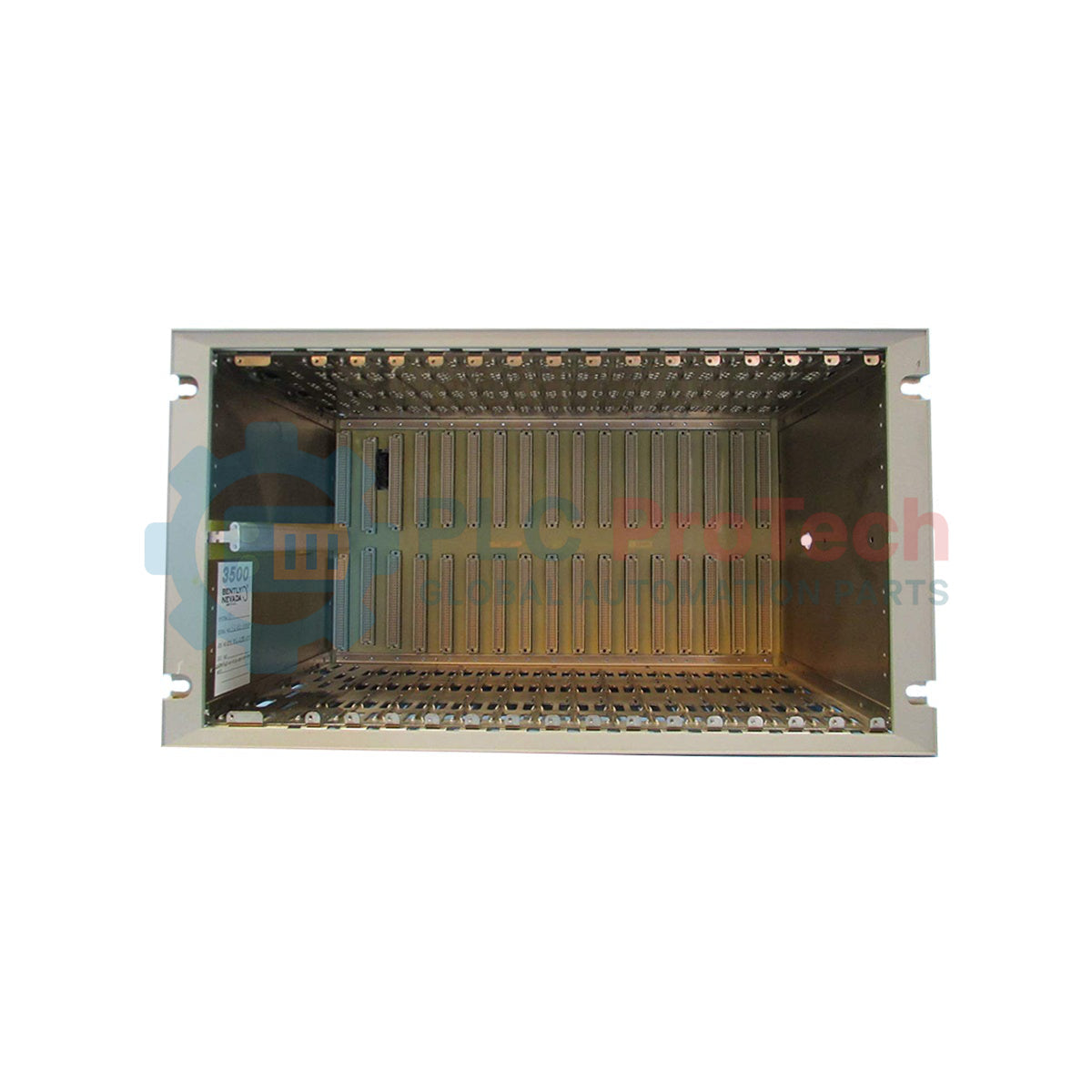

3500/05-01-02-CN-00-01 | Bently Nevada | 3500/05 System Rack
