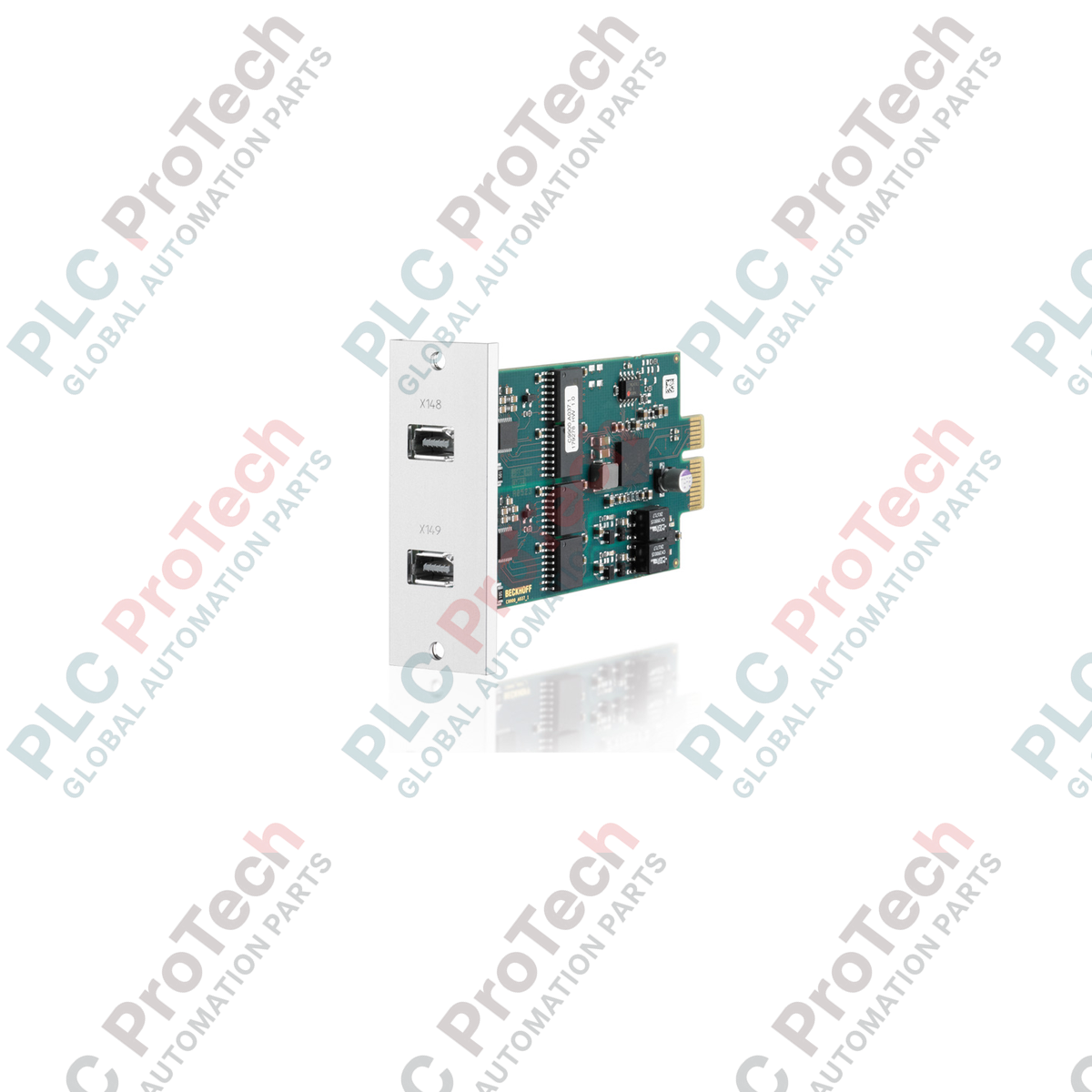

Modul Antarmuka PCIe RS232 2-Port BECKHOFF C9900-E301

Ikhtisar Produk

C9900-E301 (C9900-E301) adalah modul ekspansi PCIe industri berperforma tinggi yang dirancang untuk menyediakan komunikasi serial dua kanal bagi PC Industri Beckhoff (IPC). Modul ini dirancang untuk memperluas konektivitas sistem kontrol di sektor seperti manufaktur semikonduktor, robotika canggih, dan integrasi sistem lama. Dengan mendukung kecepatan transmisi hingga 921.600 bps, C9900-E301 memungkinkan IPC terhubung secara andal dengan sensor khusus, pembaca kode batang, dan perangkat lapangan serial. Dengan memanfaatkan struktur internal yang ringkas serta soket ix type B, modul ini mempertahankan jejak berdensitas tinggi di dalam rangka IPC, sehingga memastikan throughput data dan integritas sinyal yang andal untuk tugas otomasi serial yang kritis.

Konfigurasi Teknis

C9900-E301 menggunakan arsitektur bus PCIe (PCI Express) untuk memastikan komunikasi berlatensi rendah antara CPU dan port serial. Berbeda dari kartu serial standar, modul industri ini dilengkapi dua soket khusus ix type B, bukan konektor D-sub tradisional yang langsung terpasang pada braket. Desain ini mengutamakan ketahanan terhadap getaran dan efisiensi ruang. Untuk terhubung dengan perangkat keras serial standar, modul ini harus digunakan bersama dua kabel adaptor C9900-K920, yang mengonversi koneksi ix type B menjadi antarmuka D-sub 9-pin standar (RS232). Perangkat keras ini mendukung transmisi dupleks penuh dan sepenuhnya kompatibel dengan sistem operasi industri berbasis Windows serta protokol komunikasi waktu nyata TwinCAT.

Spesifikasi Teknis

FAQ Teknis

Apakah C9900-E301 kompatibel dengan PC komersial standar?

Meskipun C9900-E301 menggunakan slot PCIe standar, modul ini secara khusus divalidasi dan dirancang untuk digunakan dalam lingkungan PC Industri Beckhoff. Performa optimal dan dukungan driver dijamin saat modul diintegrasikan ke IPC seri CX atau C.

Mengapa modul ini menggunakan konektor ix type B, bukan D-sub 9?

Konektor ix type B adalah antarmuka kelas industri yang jauh lebih kecil dan lebih kokoh daripada konektor D-sub standar. Hal ini memungkinkan Beckhoff menyediakan fungsionalitas dua port pada braket satu slot sekaligus memastikan koneksi pengunci klik yang aman dan tahan terhadap lingkungan industri dengan getaran tinggi.

Apakah modul ini dilengkapi kabel adaptor yang diperlukan?

Tidak, C9900-E301 memerlukan pembelian terpisah dua kabel C9900-K920 untuk mengonversi soket ix type B internal menjadi format RS232 D-sub 9-pin standar industri.

Panduan Rekayasa & Instalasi

Manajemen Kabel dan Konektivitas:

Saat memasang C9900-E301, pastikan kabel adaptor C9900-K920 terpasang dengan benar hingga mekanisme "klik" pada konektor ix type B aktif. Pengunci mekanis ini penting untuk mencegah hilangnya sinyal akibat getaran. Arahkan ujung D-sub kabel menjauh dari jalur AC bertegangan tinggi atau inverter frekuensi untuk meminimalkan interferensi elektromagnetik pada jalur sinyal RS232.

Pemasangan Slot PCIe dan Keamanan ESD:

Modul ini merupakan komponen elektronik yang sensitif. Selalu kenakan gelang tangan ESD (Electrostatic Discharge) dan pastikan IPC benar-benar dimatikan sebelum membuka rangka. Masukkan kartu ke slot PCIe yang kosong dan kencangkan sekrup braket untuk memastikan koneksi ground rangka yang tepat. Setelah pemasangan, periksa penetapan port di BIOS atau Device Manager untuk memastikan sistem telah mengenali dua port COM baru dengan benar.

Integrasi Perangkat Lunak (TwinCAT/Windows):

Di sebagian besar lingkungan IPC Beckhoff, port RS232 akan dikenali sebagai port COM standar. Untuk komunikasi serial waktu nyata dalam TwinCAT, gunakan pustaka "Serial Communication". Pastikan baud rate, paritas, dan bit stop dikonfigurasi sesuai dengan perangkat periferal; C9900-E301 dapat menangani kecepatan tinggi hingga 921,6 kbps, yang mungkin memerlukan kabel berpelindung berkualitas tinggi untuk jalur D-sub eksternal guna mempertahankan integritas data.
