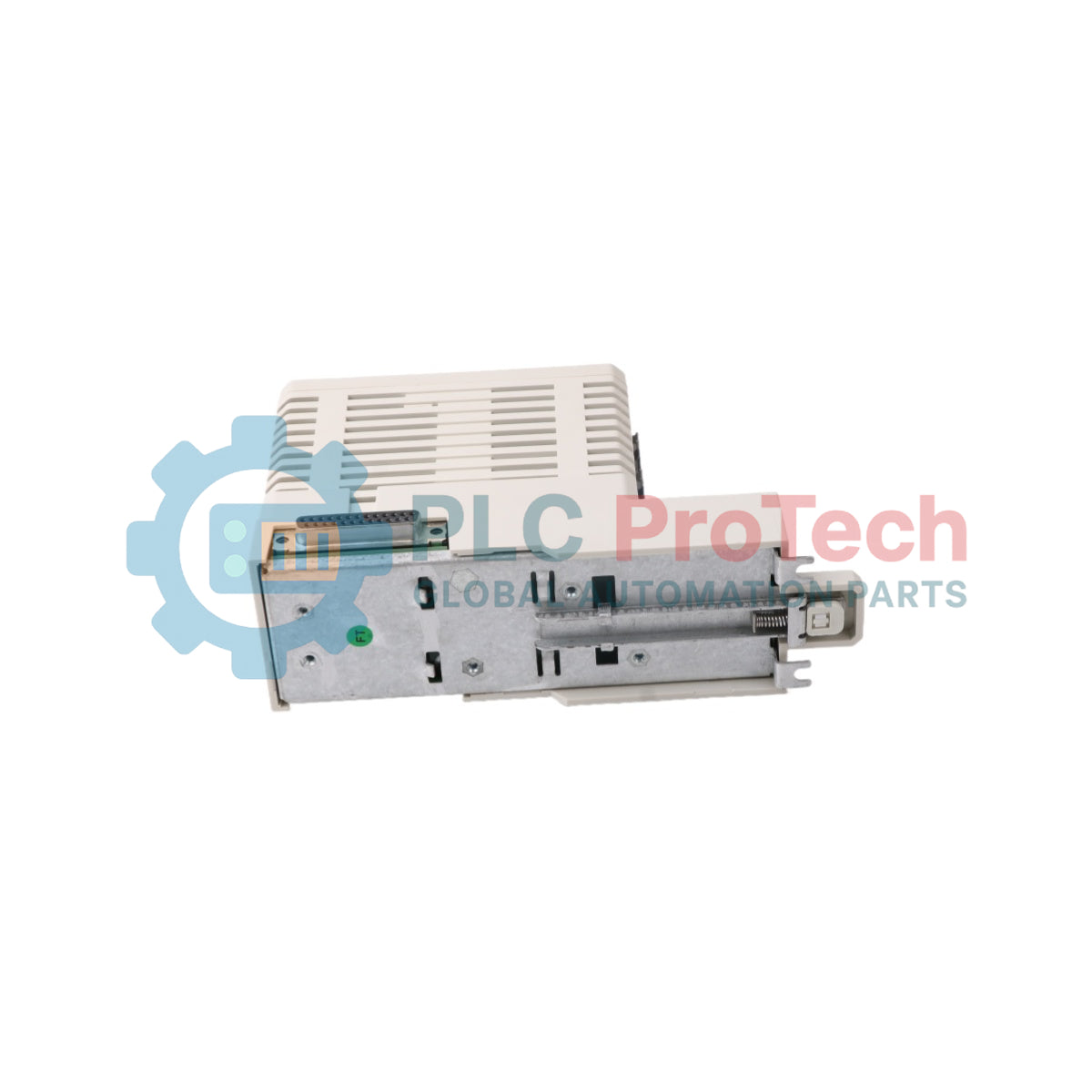

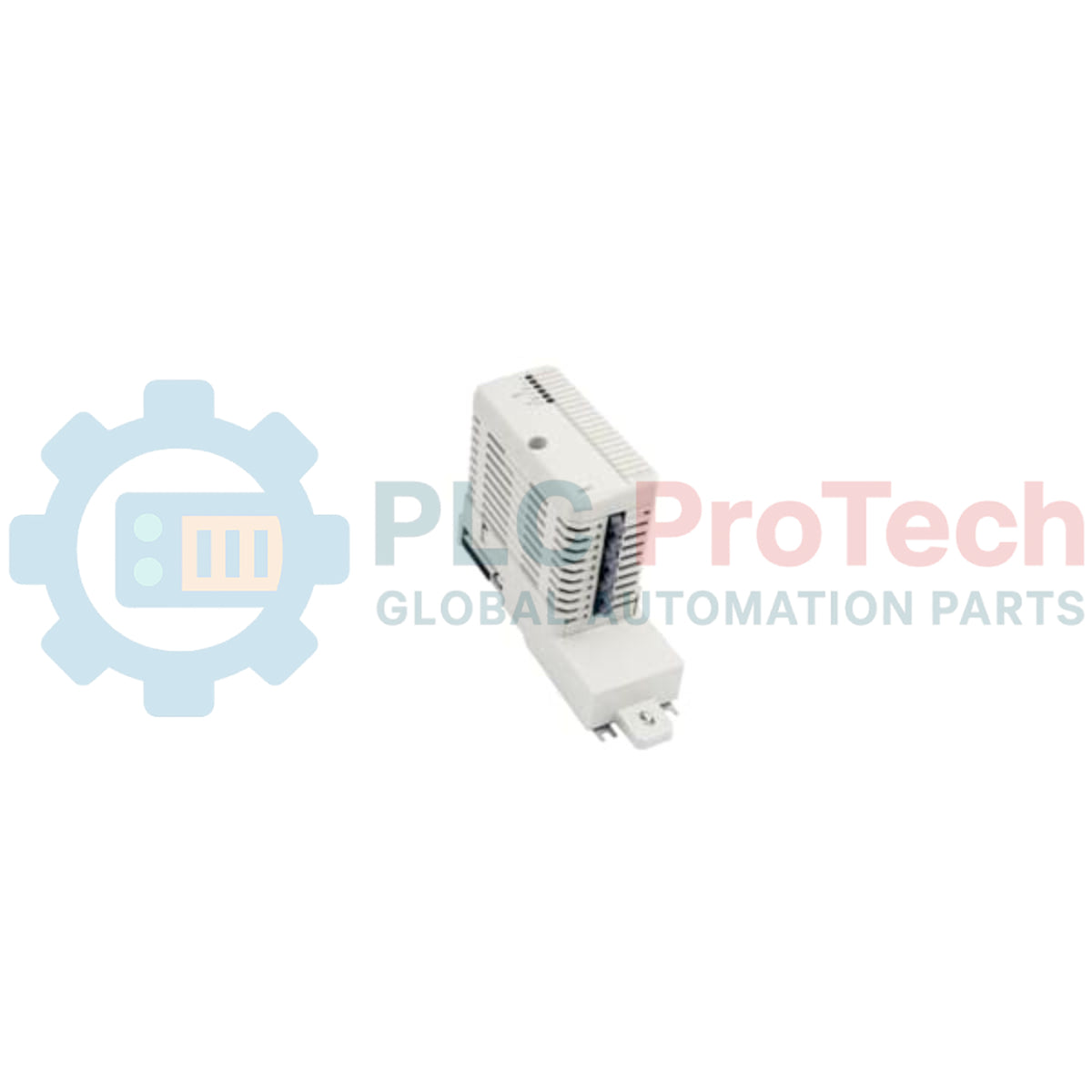

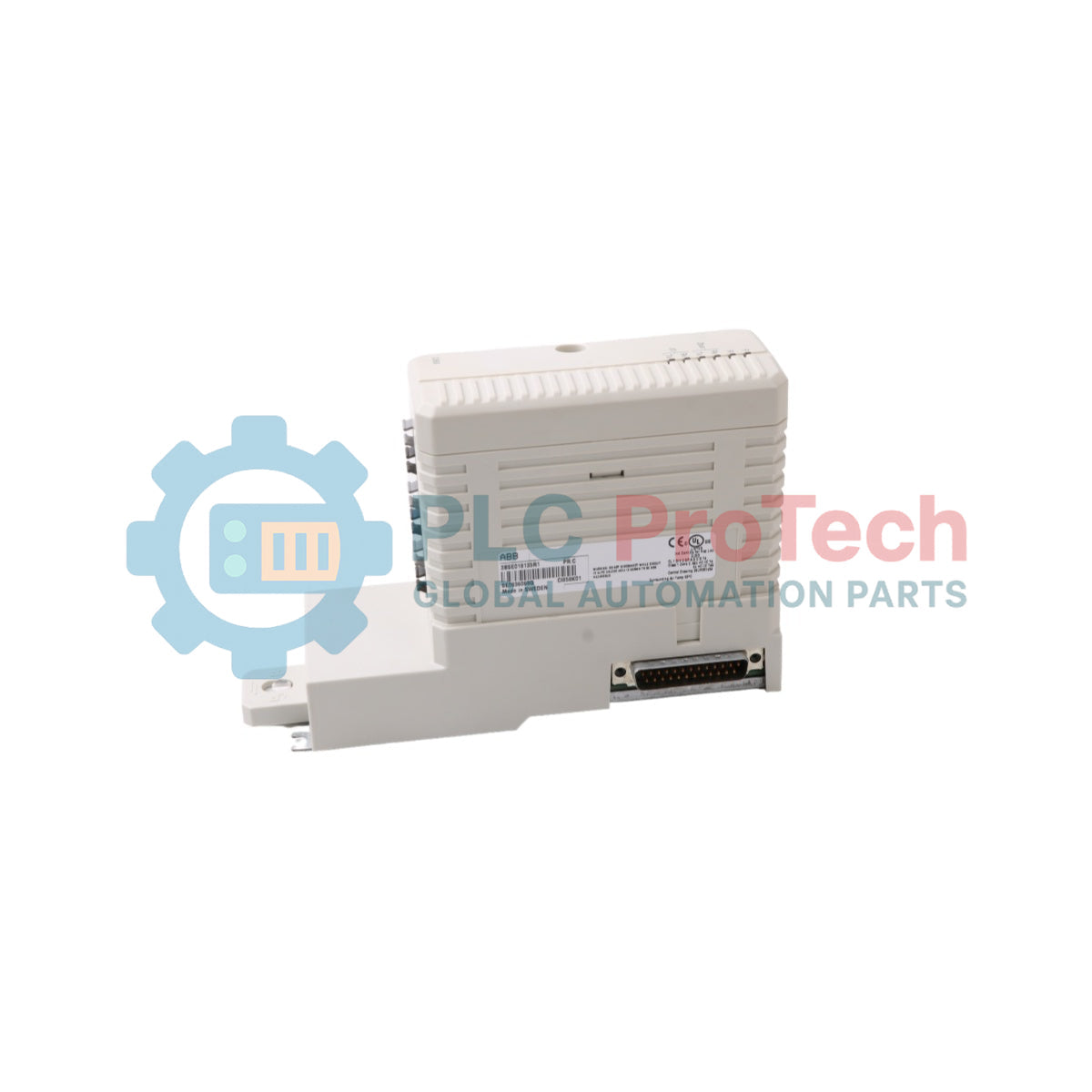

CI858K01 3BSE018135R1 Modul Komunikasi Antarmuka DriveBus AC 800M ABB

Hanya 5 item tersisa di stok

Produsen: ABB
Nomor Produk: 3BSE018135R1
Negara asal:Swedia
Jenis Produk: Modul Komunikasi Antarmuka DriveBus
Kode batang: 85389091
Pembayaran: T/T, Western Union
Berat: 700g
Dimensi: 127,5 mm x 186 mm x 59 mm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Ikhtisar Produk

CI858K01 (3BSE018135R1) Modul Antarmuka DriveBus ABB AC 800M menyediakan tautan komunikasi khusus antara pengendali AC 800M dan sistem drive ABB dalam lingkungan otomasi industri. Modul ini dirancang untuk pertukaran sinyal yang sangat andal di pembangkit listrik, jalur pengolahan logam, dan sistem manufaktur skala besar di mana kontrol motor yang presisi sangat penting. Modul ini memastikan komunikasi DriveBus yang stabil, mengurangi latensi antara perintah pengendali dan eksekusi drive. Modul ini berperan penting dalam meminimalkan waktu henti yang tidak direncanakan dengan menjaga transfer data deterministik dalam operasi proses berkelanjutan. Paket ini mencakup antarmuka komunikasi CI858 dan baseplate TP858 untuk pemasangan dan koneksi listrik yang aman. Para insinyur menggunakan modul ini dalam sistem kontrol terdistribusi di mana koordinasi drive yang sinkron diperlukan. Modul ini mendukung integrasi yang kuat di dalam arsitektur ABB 800xA dan keluarga pengendali AC 800M.

Arsitektur Komunikasi dan Desain Sistem

Modul CI858K01 berfungsi sebagai gerbang komunikasi DriveBus antara pengendali dan sistem tingkat drive. Modul ini menghubungkan unit CPU AC 800M dengan modul drive ABB melalui protokol komunikasi serial deterministik. Baseplate TP858 menyediakan fiksasi mekanis dan routing backplane listrik untuk menjaga integritas sinyal yang stabil. Modul ini mendukung pertukaran data terstruktur untuk referensi kecepatan, kontrol torsi, dan umpan balik diagnostik. Modul ini memastikan sinkronisasi yang konsisten antara logika proses dan respons drive. Arsitektur ini mengurangi kompleksitas kabel dengan mengkonsolidasikan komunikasi drive ke dalam satu node antarmuka.

Spesifikasi Teknis

Parameter	Nilai
Model	CI858K01 (3BSE018135R1)
Merek	ABB
Seri	AC 800M
Jenis Produk	Modul Komunikasi
Fungsi	Antarmuka DriveBus
Item yang Disertakan	Antarmuka Komunikasi CI858, Baseplate TP858
Asal	Swedia
Berat	0,7 kg
Dimensi (L x T x W)	127,5 mm x 186 mm x 59 mm
Suhu Operasi	0 hingga 60 derajat C
Konsumsi Daya	Dipasok melalui backplane (modul elektronik daya rendah)
Protokol	ABB DriveBus
Pemasangan	Rel DIN melalui sistem baseplate

FAQ Teknis

Apakah CI858K01 kompatibel dengan semua pengendali AC 800M?
Ya, modul ini terintegrasi langsung dengan sistem pengendali ABB AC 800M dan lingkungan 800xA yang didukung.

Drive apa saja yang didukung oleh modul ini?
Modul ini mendukung sistem drive yang kompatibel dengan ABB DriveBus yang digunakan dalam aplikasi kontrol motor industri.

Apakah modul ini dapat beroperasi dalam konfigurasi redundan?
Biasanya digunakan dalam arsitektur redundansi tingkat pengendali tergantung pada desain sistem.

Apakah modul ini memerlukan catu daya eksternal?
Tidak, modul ini mengambil daya langsung dari sistem backplane AC 800M.

Panduan Rekayasa & Instalasi

Pasang CI858K01 pada rel kabinet kontrol yang telah dibumikan dengan benar menggunakan baseplate TP858. Jaga jarak antara kabel DriveBus dan jalur motor tegangan tinggi untuk mengurangi interferensi elektromagnetik. Gunakan kabel twisted pair terlindung untuk komunikasi DriveBus guna memastikan integritas sinyal pada jarak jauh. Verifikasi terminasi yang tepat di kedua ujung jalur komunikasi untuk menghindari pantulan sinyal. Jaga jarak modul secara konsisten untuk mendukung stabilitas termal di rak AC 800M dengan kepadatan tinggi. Saat commissioning, konfirmasi diagnostik komunikasi drive melalui log sistem pengendali sebelum menghidupkan motor.
