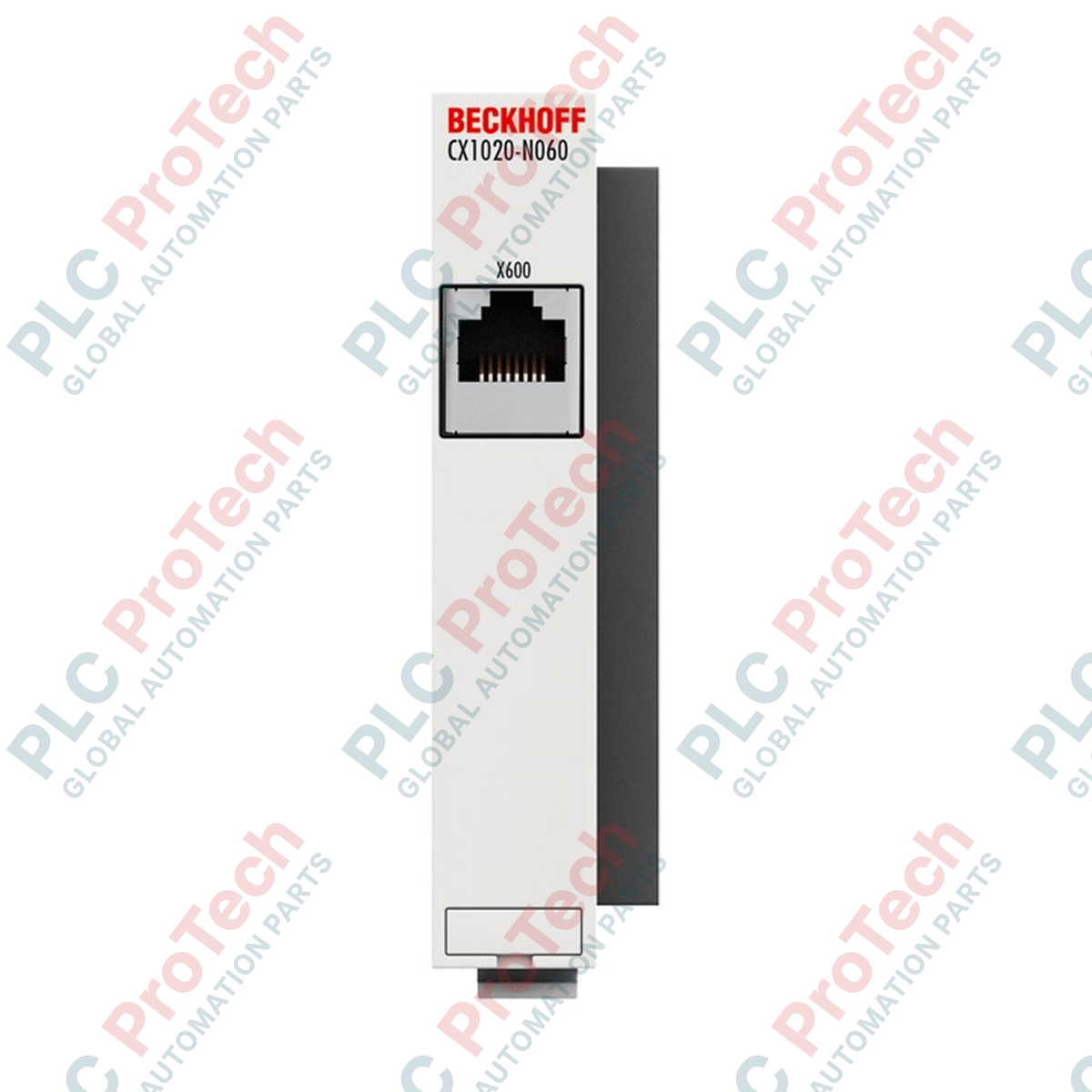

CX1020-N060 BECKHOFF Modul Antarmuka Sistem Ethernet Seri CX

Ikhtisar Produk

 CX1020-N060 (CX1020N060) adalah ekspansi antarmuka sistem Ethernet berperforma tinggi yang dirancang khusus untuk seri PC Embedded Beckhoff CX1020. Modul ini menyediakan satu port komunikasi 10/100 Mbit/s khusus, yang memungkinkan integrasi vertikal tanpa hambatan antara kontrol tingkat lapangan dan jaringan tingkat perusahaan. Dirancang untuk lingkungan B2B yang sangat penting, seperti distribusi daya, manufaktur cerdas, dan kontrol HVAC berskala besar, CX1020-N060 memastikan throughput data yang stabil dan konektivitas dengan latensi rendah. Dengan mengalihkan tugas komunikasi ke antarmuka modular ini, teknisi dapat mempertahankan kinerja CPU yang tinggi pada pengontrol utama sekaligus memperluas kemampuan jaringan sistem dalam bentuk yang ringkas dan dipasang pada rel DIN.

Arsitektur Perangkat Keras dan Integrasi Sistem

 CX1020-N060 berfungsi sebagai ekstensi modular yang terhubung langsung ke CPU CX1020 melalui bus sistem internal. Perangkat ini memiliki satu titik koneksi RJ45 yang mendukung kabel standar Cat 5 . Kendala arsitektur penting bagi perancang sistem adalah bahwa modul ini tidak dapat digunakan bersama unit catu daya CX1100-0004 ; sebagai gantinya, modul ini harus dipasangkan dengan catu daya seri CX1100-xxxx lainnya untuk memastikan komunikasi bus dan regulasi tegangan yang tepat.

Antarmuka ini lebih dari sekadar konverter media; perangkat ini merupakan komponen sistem aktif yang mengambil daya langsung dari bus sistem, sehingga menghilangkan kebutuhan akan perkabelan eksternal untuk logika modul. Dengan lebar ultra-tipis 19 mm , perangkat ini memungkinkan konfigurasi perangkat keras berdensitas tinggi tanpa mengganggu profil termal kabinet kontrol.

Spesifikasi Teknis

FAQ Teknis

Bisakah CX1020-N060 digunakan dengan catu daya CX1100-0004?

Tidak.  CX1020-N060 secara khusus didokumentasikan tidak kompatibel dengan CX1100-0004. Anda harus menggunakan modul catu daya alternatif dalam rentang CX1100 untuk memastikan stabilitas sistem dan kompatibilitas bus.

Berapa jarak maksimum yang didukung untuk koneksi Ethernet?

Modul ini mendukung panjang kabel maksimum 20 m menggunakan kabel standar Cat 5 . Untuk jarak yang melebihi batas ini, switch industri atau repeater sinyal harus diintegrasikan ke dalam topologi jaringan.

Apakah modul ini memerlukan konfigurasi IP manual melalui sakelar perangkat keras?

Konfigurasi biasanya ditangani melalui lingkungan perangkat lunak TwinCAT atau sistem operasi PC Embedded CX1020, sehingga memungkinkan penetapan DHCP atau IP statis yang fleksibel berdasarkan arsitektur jaringan Anda.

Panduan Rekayasa & Instalasi

• Perutean Kabel dan Interferensi: Meskipun memiliki imunitas EMC yang kuat (sesuai dengan EN 61000-6-2), selalu rutekan kabel Ethernet Cat 5 menjauh dari saluran daya berarus tinggi dan kabel keluaran VFD. Gunakan konektor RJ45 berpelindung untuk mempertahankan integritas sinyal di lingkungan industri dengan tingkat gangguan tinggi.

• Integritas Koneksi Bus: Pastikan modul terpasang dengan kuat pada rel DIN dan konektor bus PC104 yang dipasang di sisi bersih serta bebas dari kotoran sebelum modul disambungkan ke CPU CX1020. Koneksi bus yang longgar dapat menyebabkan kesalahan "Time-Out" komunikasi yang terjadi sesekali di TwinCAT.

• Celah Termal: Pertahankan posisi pemasangan yang direkomendasikan agar konveksi vertikal dapat berlangsung. Karena modul beroperasi hingga 55 Celsius, memastikan aliran udara yang lancar di bagian atas dan bawah modul dapat mencegah titik panas lokal yang berpotensi menurunkan laju transfer data.

Keunggulan Rekayasa

 CX1020-N060 dirancang untuk masa pakai panjang di lingkungan yang berat, dengan ketahanan signifikan terhadap getaran dan guncangan (EN 60068-2-6/27). Hal ini menjadikannya pilihan ideal untuk unit otomasi bergerak atau mesin yang mengalami tekanan mekanis terus-menerus. Kemampuannya untuk beroperasi pada kelembapan 95% tanpa kondensasi memastikan keandalan di berbagai iklim, mulai dari pabrik manufaktur tropis hingga pusat logistik berpendingin. Dengan memanfaatkan antarmuka modular "seri-N", pengguna memperoleh fleksibilitas untuk meningkatkan kebutuhan jaringan tanpa mengganti unit pemrosesan inti, sehingga melindungi investasi dalam jangka panjang.
