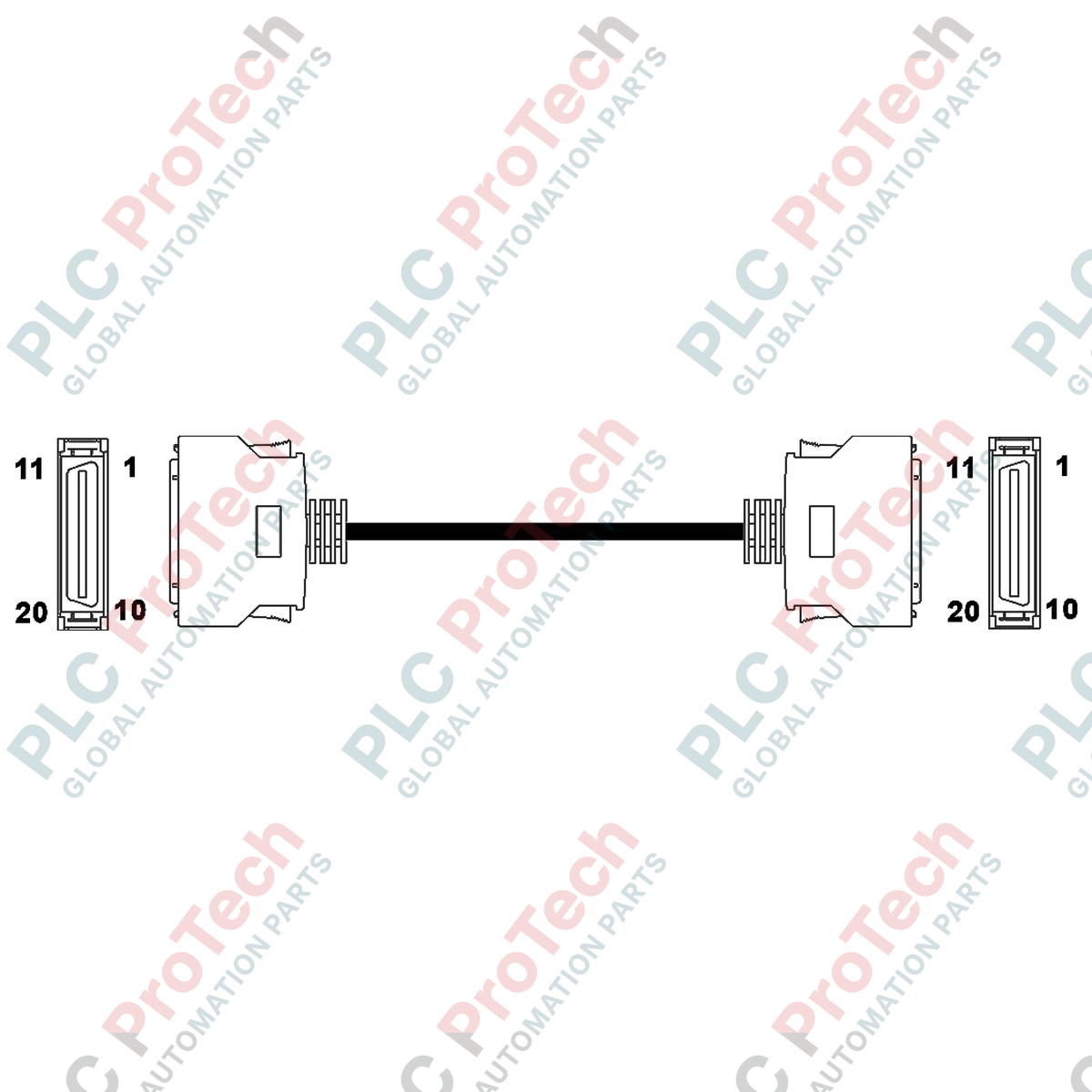

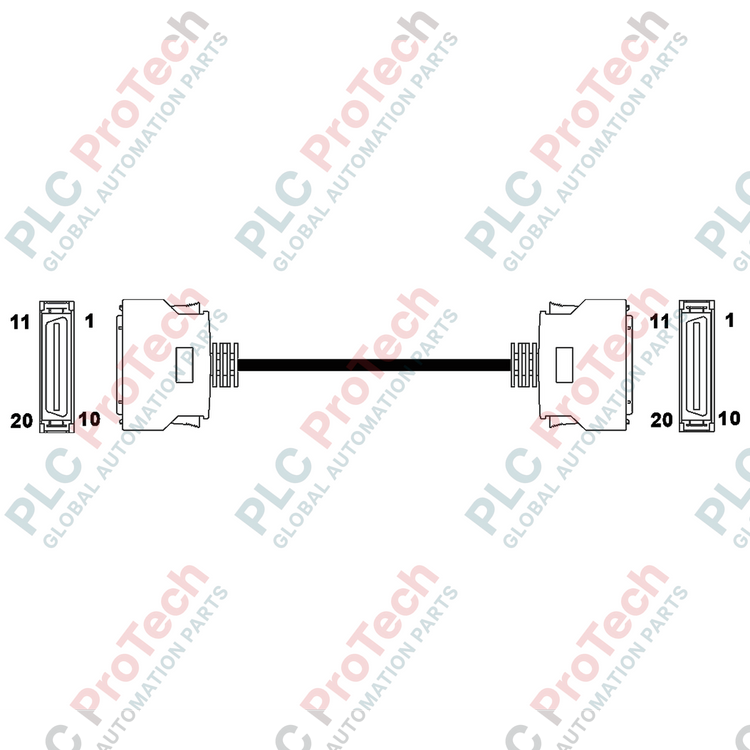

DELTA AHACABD0-5A Kabel Ekstensi Rak Seri AH500 40 Meter

Ikhtisar Ekspansi Bus Fidelitas Tinggi

AHACABD0-5A (AHACABD0-5A) adalah kabel ekspansi sistem konektor berdensitas tinggi (HDC) berperforma tinggi dan tugas berat yang dirancang Delta untuk platform PLC modular AH500 Series unggulan. Dengan panjang 40,0 meter, tautan data khusus ini dirancang untuk menghubungkan rak CPU utama dengan backplane ekspansi sekunder yang berjarak jauh dalam tata letak otomasi terdistribusi. Dalam lingkungan industri yang menuntut—seperti gudang logistik bertingkat, lini perakitan otomotif otomatis, instalasi pengolahan air limbah kota, dan fasilitas pengolahan makanan bertingkat—AHACABD0-5A memastikan sinkronisasi bus I/O waktu nyata yang deterministik dan mencegah terputusnya kendali secara tidak terduga melalui arsitektur inti internal dengan redaman rendah serta pelindung elektromagnetik yang tangguh. Perangkat keras pengunci terintegrasinya mencegah penurunan kualitas sinyal akibat getaran rangka mesin.

Portofolio Kompatibilitas Perangkat Keras

Kabel HDC AHACABD0-5A dikalibrasi untuk terhubung langsung dengan rak dasar sistem Delta AH500 tertentu, sehingga mendukung konfigurasi arsitektur terpusat maupun terdesentralisasi yang fleksibel:

• Backplane I/O Utama: Terhubung mulus dengan sasis dasar utama standar, termasuk modul 4-slot AHBP04M1-5A, 6-slot AHBP06M1-5A, 8-slot AHBP08M1-5A, dan 12-slot berdensitas tinggi AHBP12M1-5A.

• Rak Ekstensi: Terhubung langsung ke port ekspansi khusus pada backplane ekstensi 6-slot AHBP06E1-5A dan 8-slot AHBP08E1-5A.

• Interkoneksi Konektor Berdensitas Tinggi: Dilengkapi rumah selubung mekanis yang kokoh dan mengunci dengan aman pada soket ekspansi backplane, sehingga mempertahankan resistansi kontak rendah di seluruh kanal data internal.

Parameter Rekayasa Utama

Matriks parameter terperinci berikut menguraikan batas fisik, listrik, dan lingkungan yang telah diverifikasi untuk perutean dan integrasi sistem:

Pangkalan Pengetahuan Teknis & Pertanyaan Umum

Bagaimana panjang 40 meter memengaruhi waktu pemindaian backplane internal sistem?

Bus sistem AH500 Delta menggunakan transceiver sinyal diferensial berkecepatan tinggi yang secara otomatis mengompensasi penundaan propagasi pada jarak yang panjang. Meskipun kabel sepanjang 40 meter menimbulkan sedikit keterlambatan transmisi fisik dibandingkan tautan rak pendek sepanjang 1 meter, perangkat keras internal mengelola sinkronisasi data di latar belakang. Pembaruan I/O proses tetap sangat deterministik, tetapi teknisi harus memperhitungkan batas transmisi saat merancang loop keselamatan waktu nyata atau penghitung berkecepatan tinggi pada rak yang jauh.

Apakah kabel berdensitas tinggi ini memerlukan injeksi daya eksternal sepanjang jalur 40 meter?

Tidak, kabel AHACABD0-5A sepenuhnya digunakan untuk bus data sistem berkecepatan tinggi dan komunikasi pensinyalan tingkat logika. Kabel ini tidak menyalurkan daya operasional utama ke rak sekunder. Backplane ekstensi tujuan (seperti AHBP06E1-5A) harus dilengkapi modul catu daya lokal khusus seri AH500 untuk memberi daya pada modul I/O lokal dan rangkaian logika.

Mekanisme keselamatan khusus apa yang mencegah konektor terlepas?

Kabel ini dilengkapi hood HDC kelas industri dengan tuas pengunci mekanis tugas berat atau pengencang sekrup. Setelah terpasang pada soket backplane yang sesuai, mekanisme kait fisik harus benar-benar terkunci. Tautan mekanis ini mencegah pemisahan kontak atau busur mikro yang disebabkan oleh getaran struktural frekuensi rendah terus-menerus pada lantai atau siklus ekspansi termal di dalam kabinet.

Panduan Pengoperasian Awal di Lapangan & Keselamatan

• Isolasi Konduit dan Pemisahan EMI: Karena kabel sepanjang 40 meter ini membawa sinyal bus data paralel berfrekuensi tinggi, rutekan melalui konduit logam berarde khusus atau baki kabel terpisah. Jaga kabel tetap terisolasi dari jalur listrik AC bertegangan tinggi, kabel daya motor, dan jalur keluaran penggerak frekuensi variabel (VFD) dengan jarak sekurang-kurangnya 300 mm untuk sepenuhnya menghilangkan interferensi elektromagnetik silang dan kerusakan paket data.

• Radius Tekuk dan Pelepas Tegangan Tarik: Saat menarik kabel melalui saluran kabel struktural atau mengitari sudut panel, patuhi pedoman radius tekuk minimum secara ketat (biasanya 10 hingga 15 kali diameter luar kabel). Hindari memberikan gaya tarik tinggi selama pemasangan untuk melindungi konduktor multiinti internal dari peregangan. Pasang klem pelepas tegangan yang kokoh tepat di samping koneksi backplane untuk memisahkan pin konektor dari beban kabel yang menggantung secara vertikal.

• Pembumian Enklosur Bintang Satu Titik: Pastikan enklosur listrik yang menampung rak CPU utama dan rak ekspansi yang jauh terikat dengan aman ke sistem pembumian fasilitas yang sama. Perbedaan potensial tegangan yang signifikan antara pembumian sasis enklosur yang berbeda dapat menyebabkan arus loop pembumian yang merusak mengalir melalui pelindung kabel, sehingga berisiko menyebabkan kegagalan komponen pada rangkaian komunikasi backplane.
