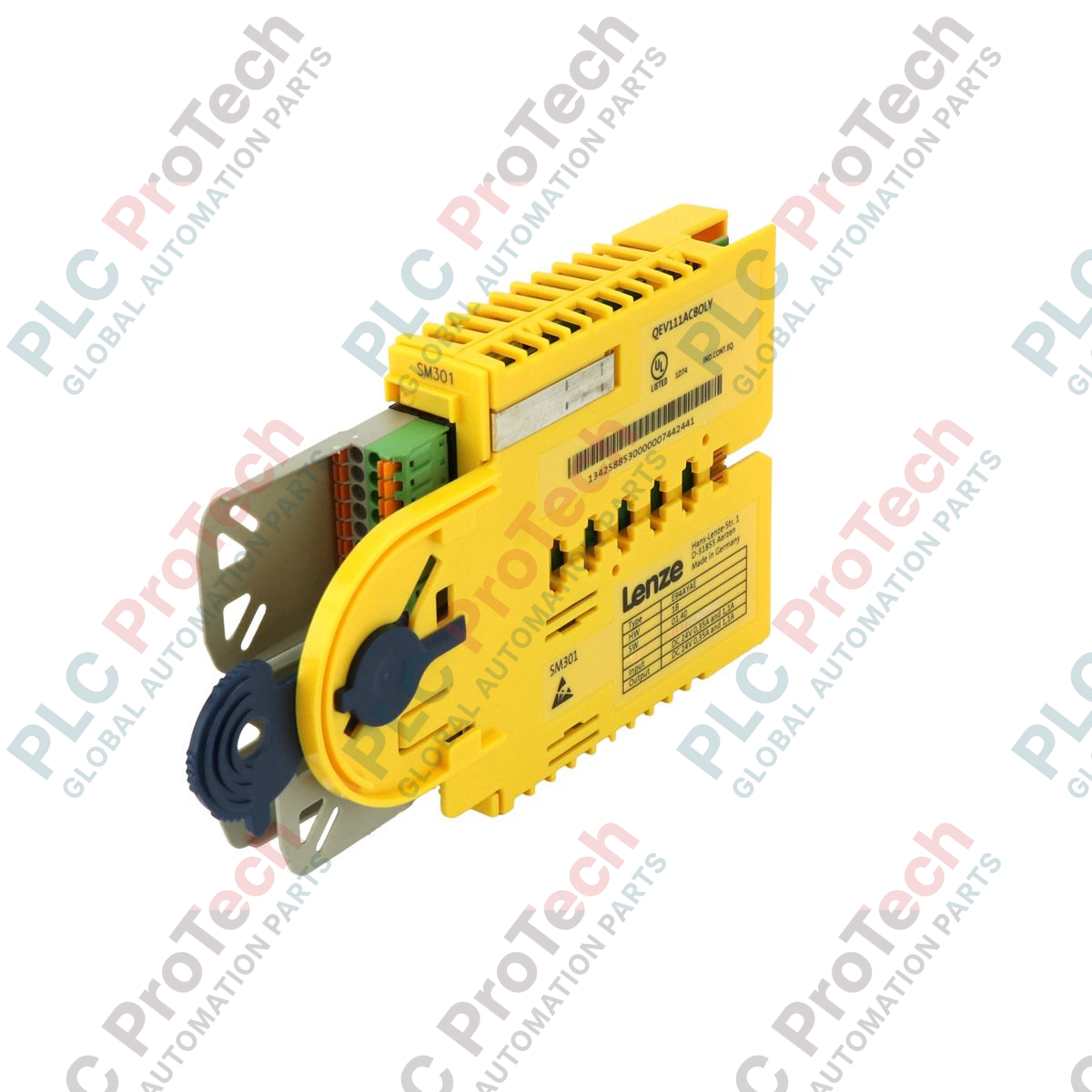

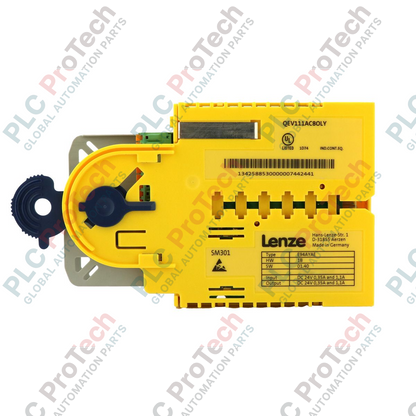

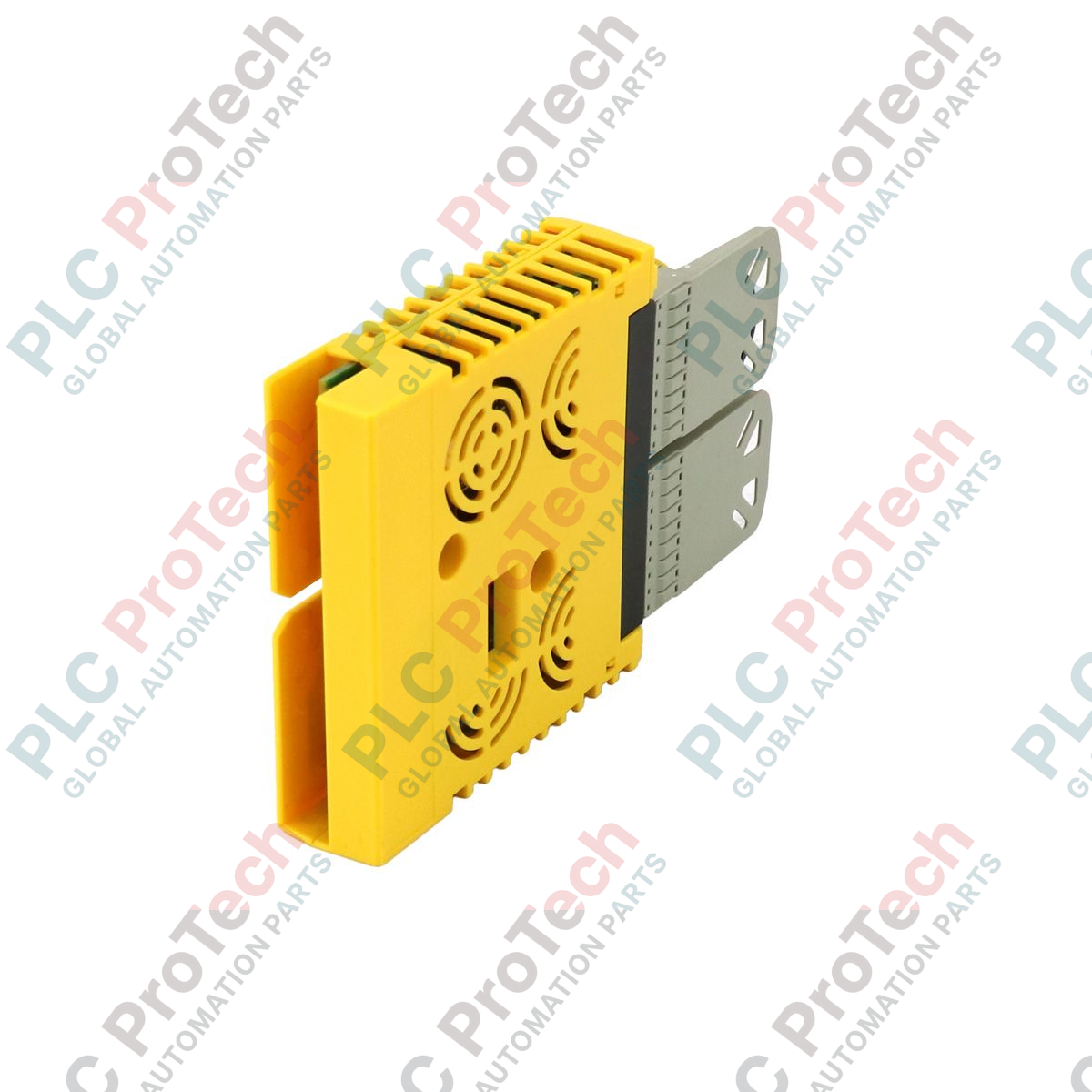

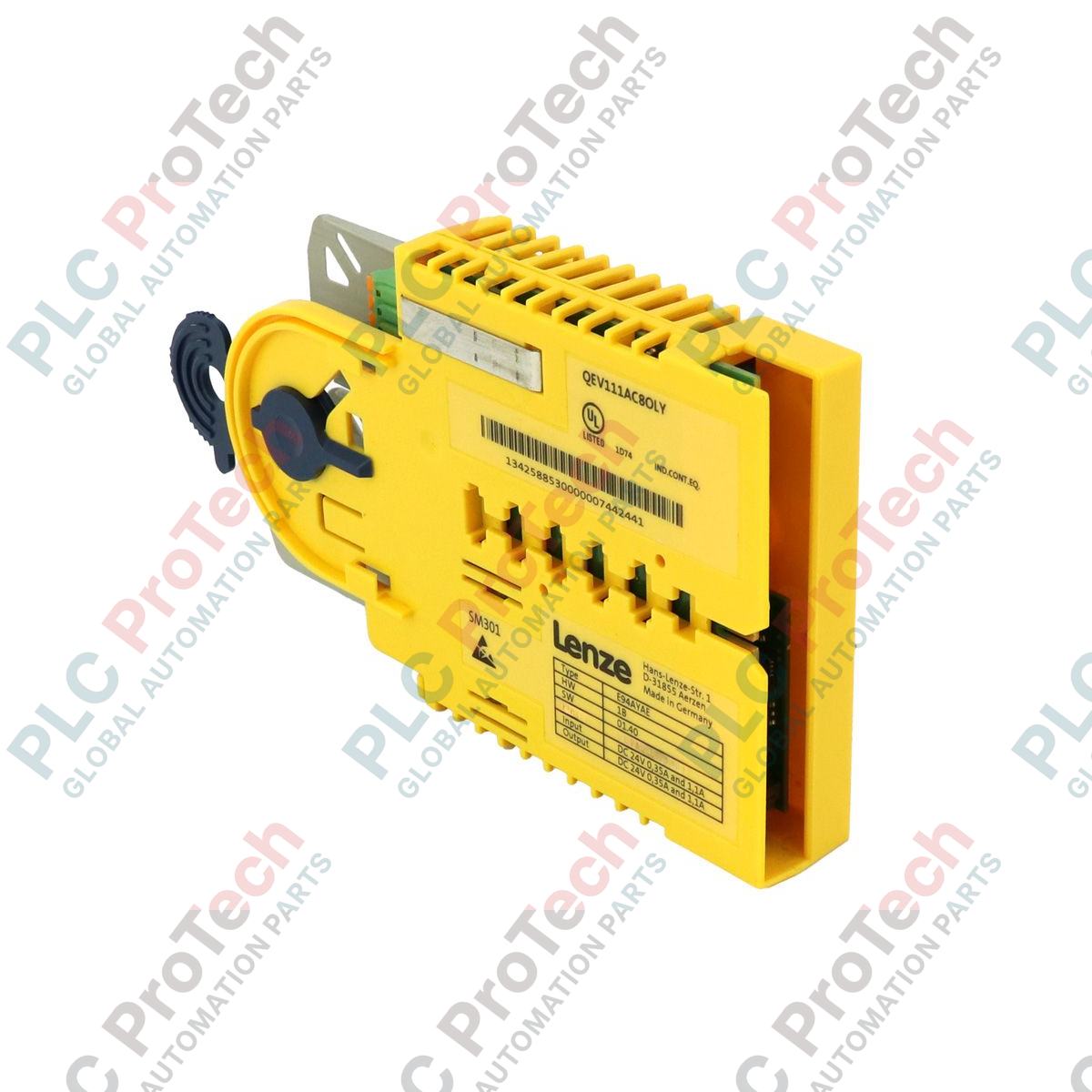

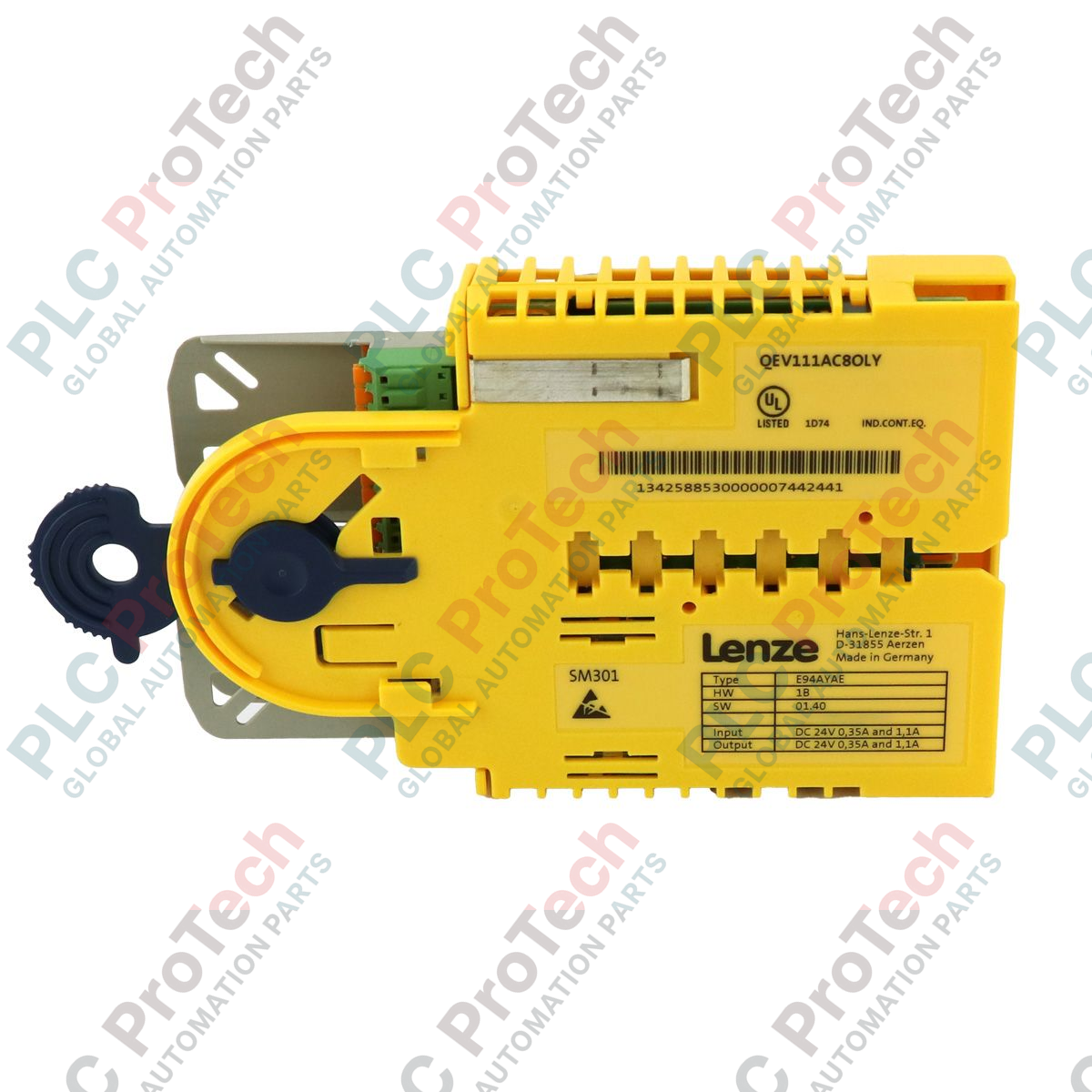

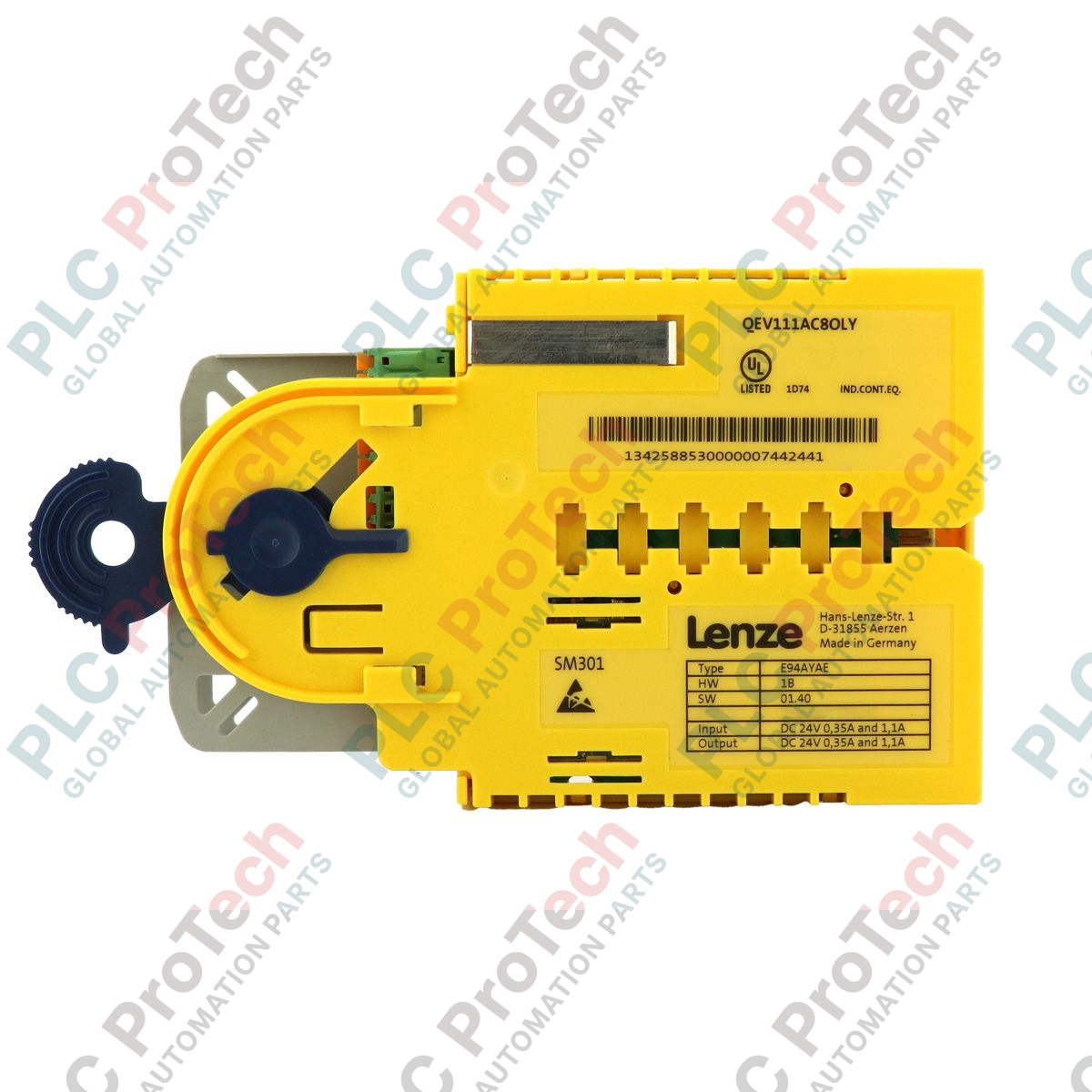

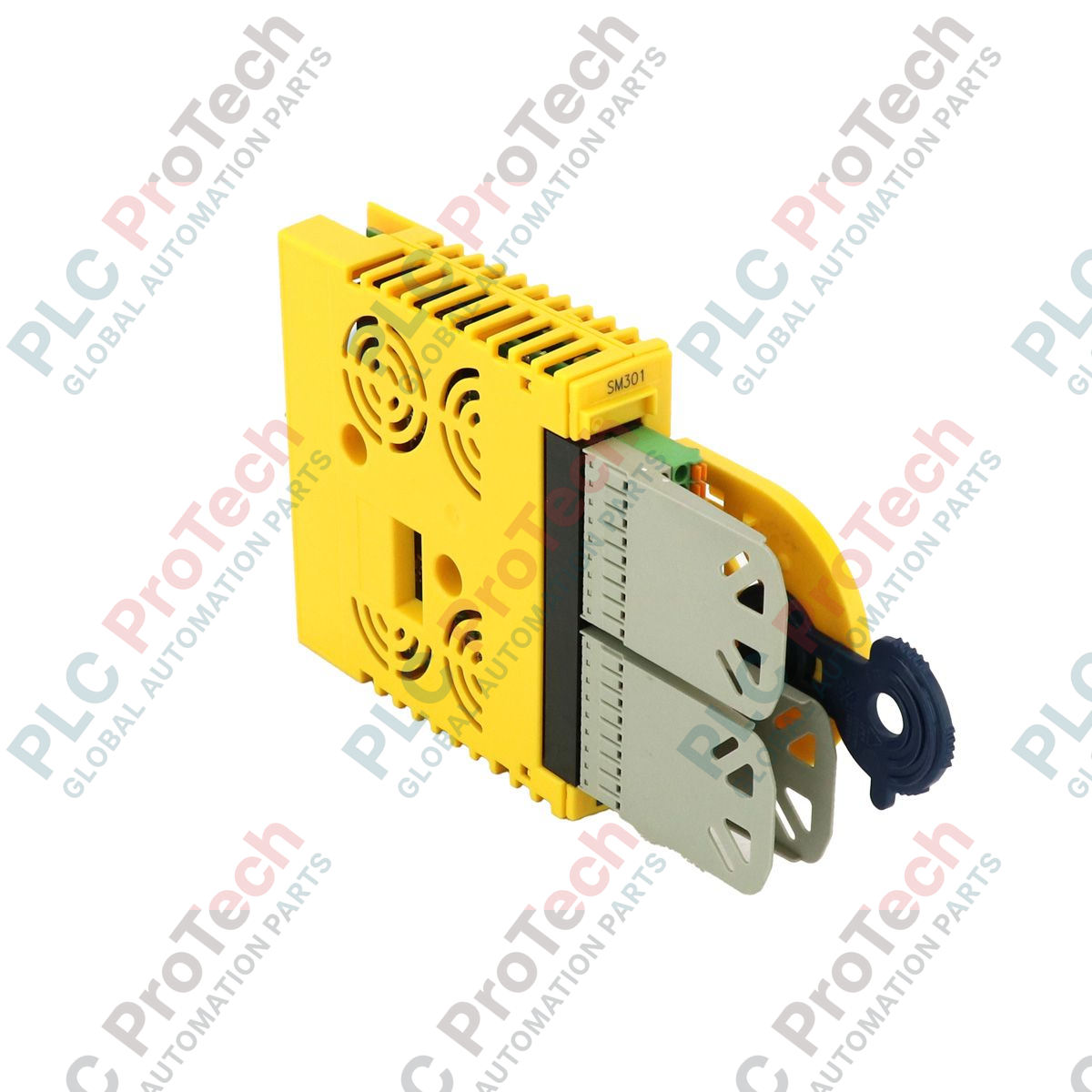

Modul Keselamatan SM301 Seri 9400 Lenze E94AYAE

Ikhtisar Produk

 E94AYAE (E94AYAE) adalah modul keselamatan SM301 dengan integritas tinggi yang dirancang khusus untuk sistem servo drive Lenze 9400 HighLine. Sebagai komponen keselamatan fungsional yang penting, modul ini menyediakan lapisan perlindungan canggih untuk tugas pengendalian gerakan yang kompleks dalam industri seperti robotika berkecepatan tinggi, perakitan otomatis, dan pemesinan CNC presisi. Dengan mengintegrasikan  E94AYAE langsung ke dalam arsitektur drive seri 9400, teknisi dapat menerapkan fungsi keselamatan canggih seperti Safe Stop (SS1/SS2), Safely Limited Speed (SLS), dan Safe Tip (SDI) tanpa memerlukan perangkat keras keselamatan eksternal yang ekstensif. Integrasi ini penting untuk mengurangi kompleksitas sistem dan meminimalkan waktu pemulihan setelah penghentian darurat, sehingga secara signifikan meningkatkan efektivitas peralatan secara keseluruhan (OEE) serta memastikan kepatuhan ketat terhadap standar keselamatan fungsional global seperti SIL 3 dan PL e.

Konfigurasi Teknis

Modul E94AYAE SM301 dirancang sebagai ekstensi perangkat keras yang dapat dipasang dan terhubung secara mulus ke bus komunikasi internal servo drive seri 9400. Modul ini dilengkapi input keselamatan dua kanal dan logika pemantauan terintegrasi yang terus memvalidasi kondisi operasional drive terhadap parameter keselamatan yang ditetapkan. Modul ini mendukung berbagai fungsi keselamatan, termasuk Safe Torque Off (STO), Safe Operating Stop (SOS), dan Safe Speed Monitor (SSM). Desain perangkat kerasnya dioptimalkan untuk kabinet listrik berdensitas tinggi, menggunakan faktor bentuk berprofil ramping yang menambah volume minimal pada drive dasar. Diproduksi di Jerman, modul ini menjalani pengujian pabrik yang ketat untuk memastikan pengoperasian bebas gangguan di lingkungan dengan getaran tinggi dan gangguan elektromagnetik, sehingga menyediakan solusi "Safety-on-Board" yang menyederhanakan validasi seluruh rangkaian keselamatan.

Spesifikasi Teknis

FAQ Teknis

Bagaimana modul E94AYAE menyederhanakan commissioning Safely Limited Speed (SLS)?

Modul ini memungkinkan konfigurasi langsung batas kecepatan dalam lingkungan perangkat lunak Lenze Engineer. Karena terintegrasi dengan sistem umpan balik drive, modul ini memantau kecepatan motor aktual secara real-time dan memicu penghentian aman jika ambang batas terlampaui, sehingga menghilangkan kebutuhan akan relai pemantauan kecepatan eksternal dan kabel tambahan.

Apakah modul ini dapat diganti saat drive 9400 menyala?

Tidak. Untuk mencegah kerusakan pada bus logika internal dan memastikan integritas rangkaian keselamatan, daya utama dan tegangan kontrol harus benar-benar diputus sebelum memasang atau melepas modul E94AYAE.

Apa perbedaan antara SM301 (E94AYAE) dan modul STO dasar?

Meskipun modul dasar hanya menyediakan Safe Torque Off, E94AYAE (SM301) adalah modul "Extended Safety". Modul ini mendukung fungsi keselamatan terkait gerakan (seperti SLS dan SDI) serta komunikasi aman melalui PROFIsafe atau Fail Safe over EtherCAT (FSoE), bergantung pada konfigurasi komunikasi drive.

Panduan Rekayasa & Instalasi

• Perlindungan Pelepasan Muatan Listrik Statis (ESD): E94AYAE berisi komponen elektronik yang sangat sensitif. Selama pemasangan ke slot drive seri 9400, teknisi wajib mengenakan gelang tangan ESD yang di-grounding. Pastikan penutup pelindung drive dipasang kembali dengan benar untuk mempertahankan tingkat perlindungan IP20 dan mencegah masuknya debu ke pin konektor modul.

• Validasi Logika Keselamatan: Setelah pemasangan dan parametrik, pengujian pembuktian fungsional secara menyeluruh wajib dilakukan. Teknisi harus menyimulasikan setiap peristiwa keselamatan yang diprogram (misalnya memicu pelanggaran SLS) dan mendokumentasikan waktu reaksi serta jarak penghentian drive untuk memverifikasi bahwa sistem keselamatan memenuhi persyaratan penilaian risiko untuk mesin tertentu.

• Pengkabelan dan Integritas Sinyal: Saat menghubungkan input keselamatan ke terminal modul, gunakan kabel berpelindung dengan dua inti untuk jalur yang melebihi 3 meter. Hal ini mencegah tegangan induksi dari kabel motor berdaya tinggi di dekatnya menyebabkan trip keselamatan yang tidak semestinya atau menutupi permintaan nyata pada sistem keselamatan.
