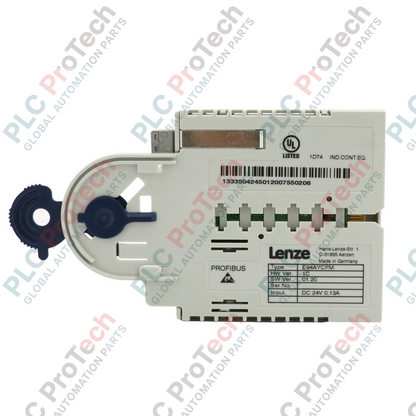

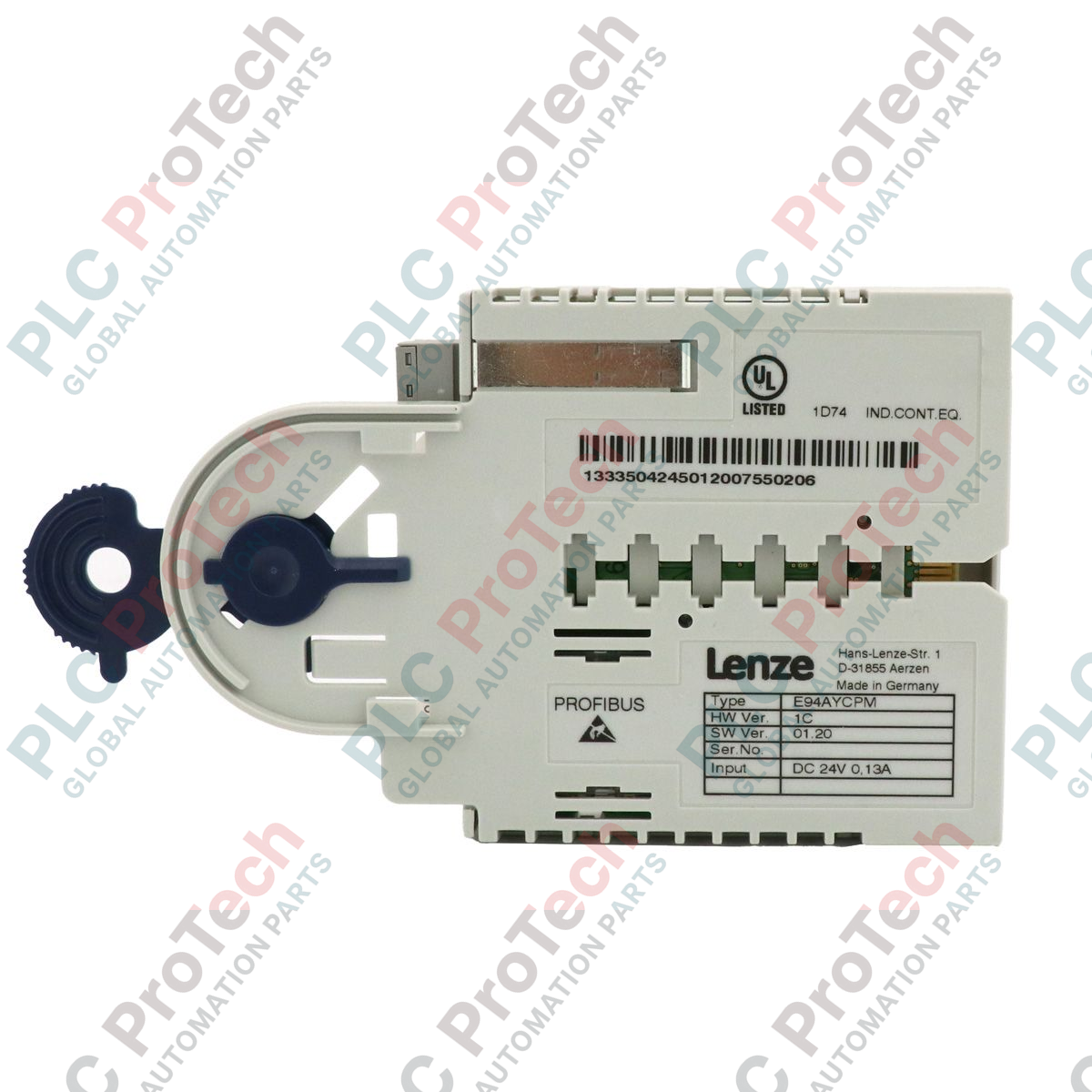

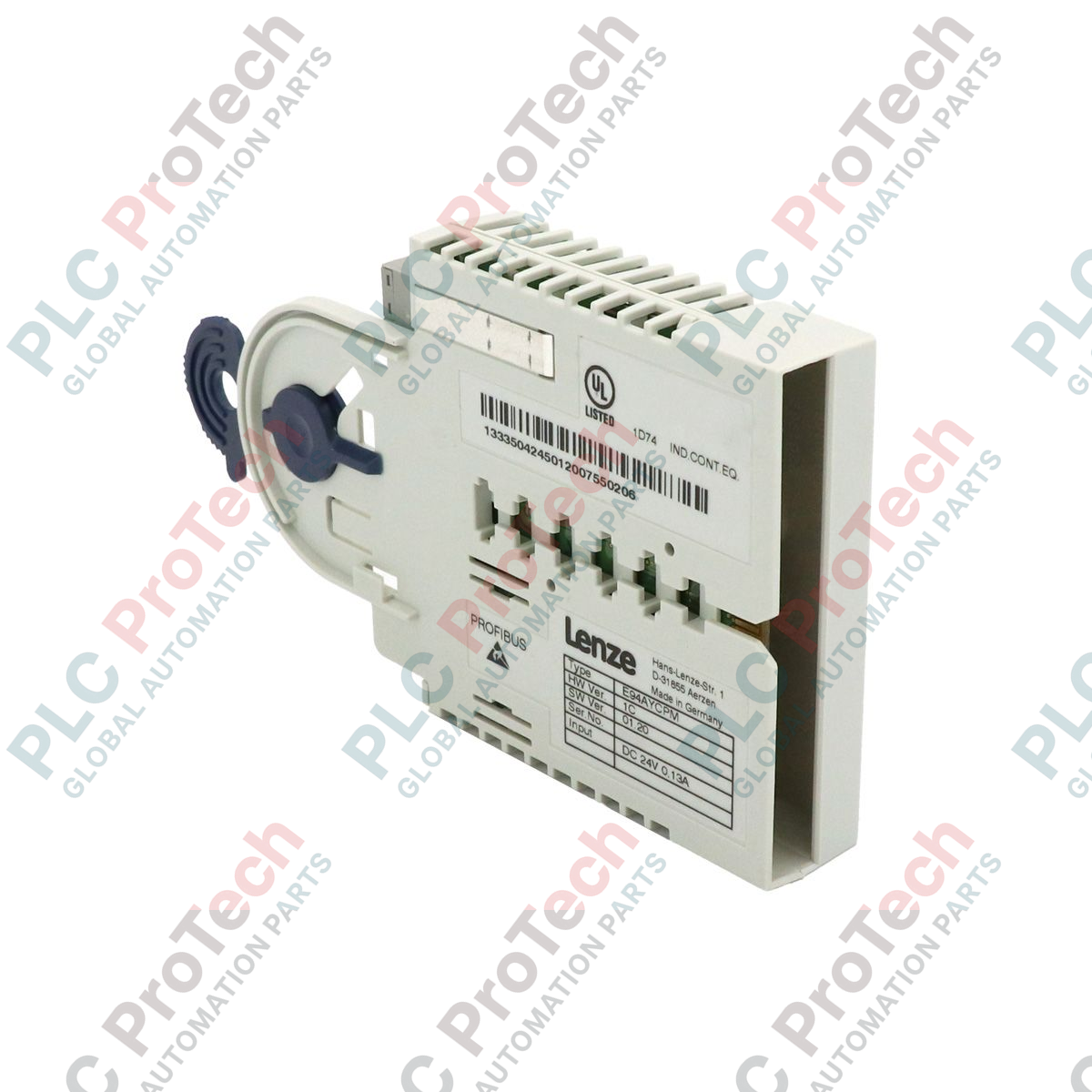

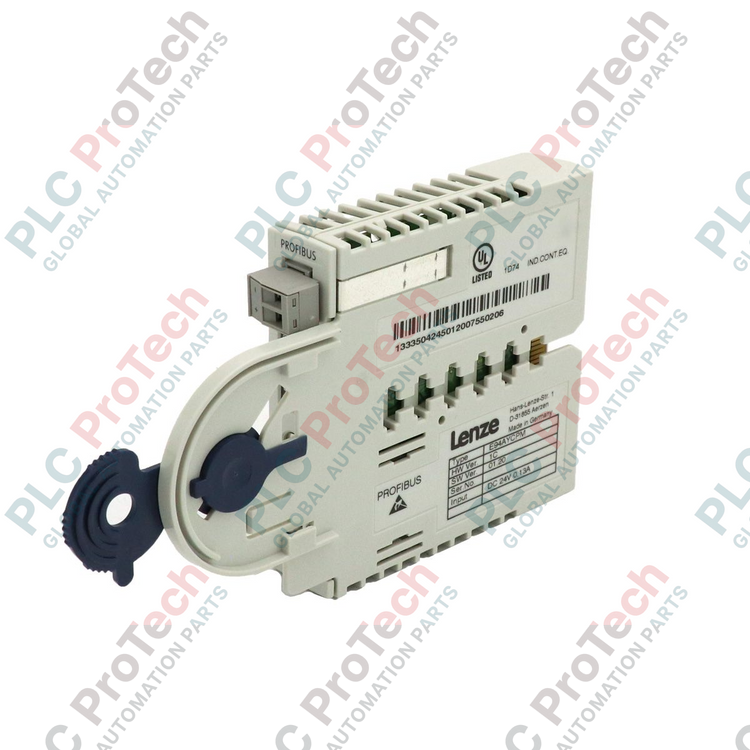

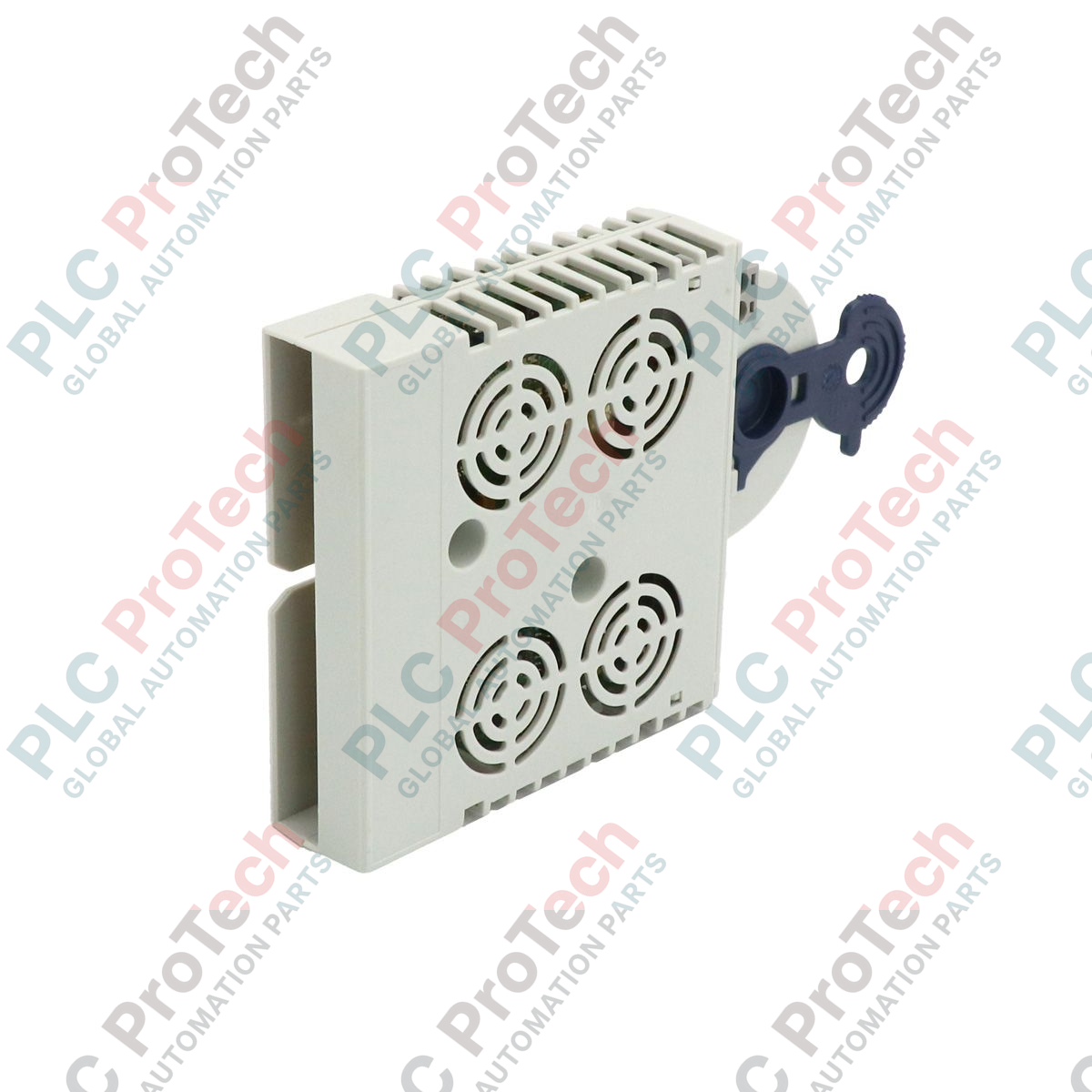

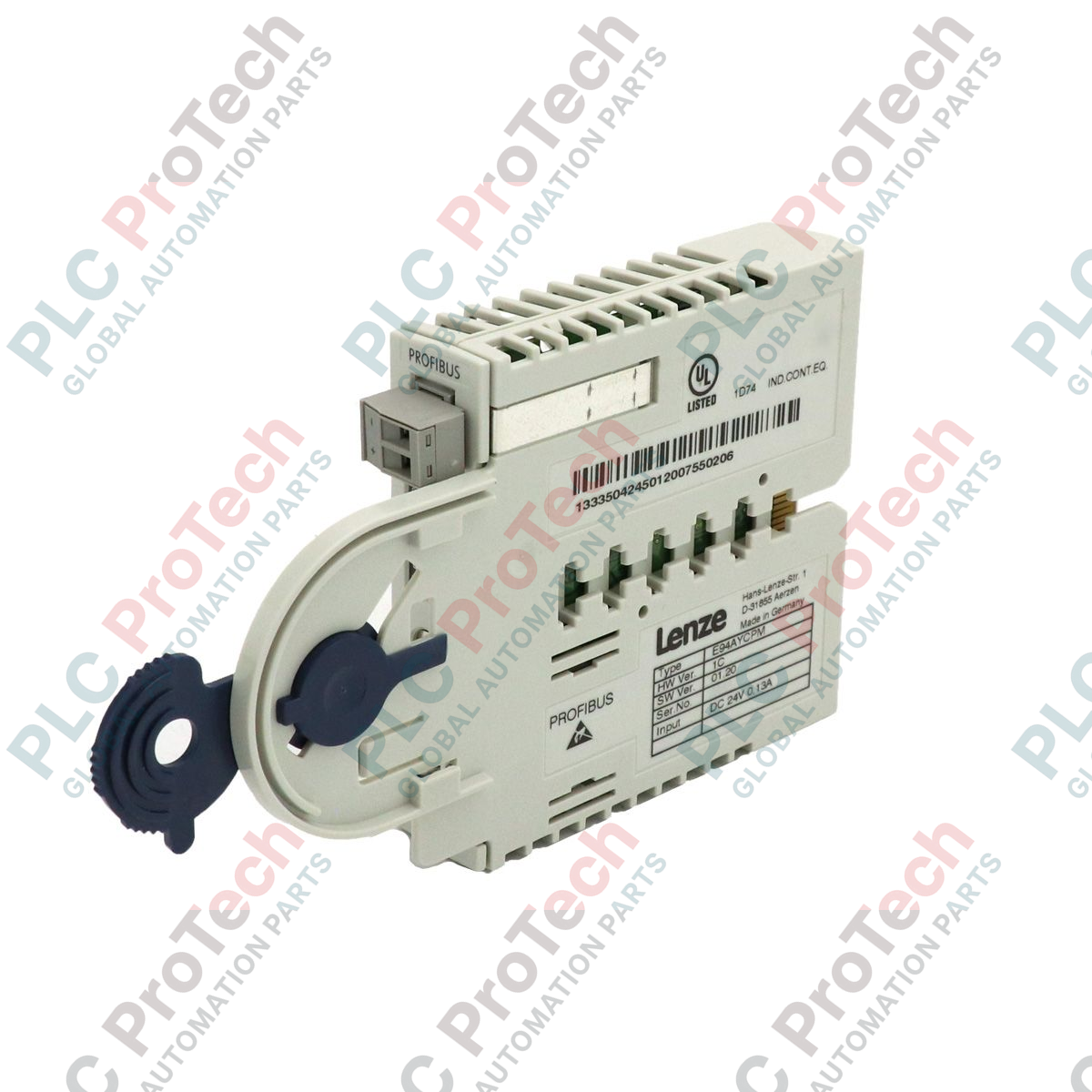

Modul Komunikasi PROFIBUS Lenze E94AYCPM Seri 9400

Ikhtisar Produk

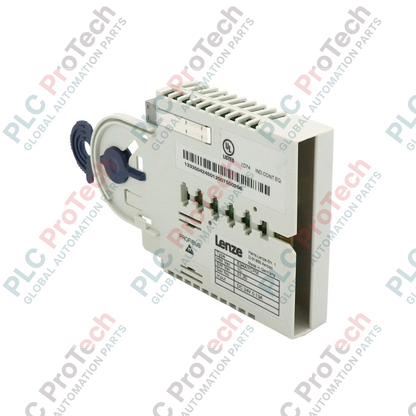

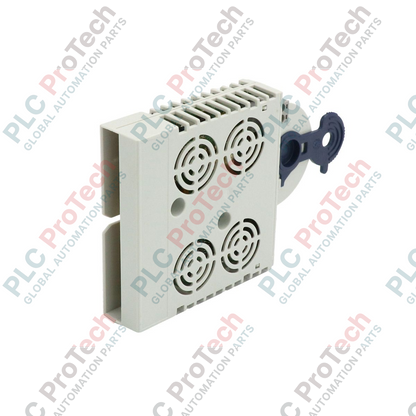

 E94AYCPM (E94AYCPM) adalah modul komunikasi PROFIBUS DP berkecepatan tinggi yang dirancang untuk sistem servo modular Lenze 9400 HighLine. Sebagai antarmuka kontrol plug-in khusus,  E94AYCPM memungkinkan integrasi tanpa hambatan drive seri 9400 ke dalam jaringan periferal terdesentralisasi, sehingga memungkinkan parameterisasi waktu nyata, diagnostik, dan sinkronisasi kontrol gerak. Dalam sektor industri yang kompleks seperti logistik otomatis, pengolahan makanan, dan perakitan robotik, modul ini berfungsi sebagai penghubung penting antara PLC tingkat tinggi dan tahap daya drive. Dirancang untuk menangani pertukaran data siklik dan asiklik, modul ini memastikan transparansi sistem maksimum dan mengurangi kompleksitas perkabelan. Meskipun seri 9400 tetap aktif dan serbaguna, modul  E94AYCPM merupakan pilihan profesional bagi teknisi yang ingin mengoptimalkan kinerja fieldbus dan mempertahankan kontrol deterministik atas arsitektur otomasi multi-sumbu berskala besar.

Konfigurasi Teknis

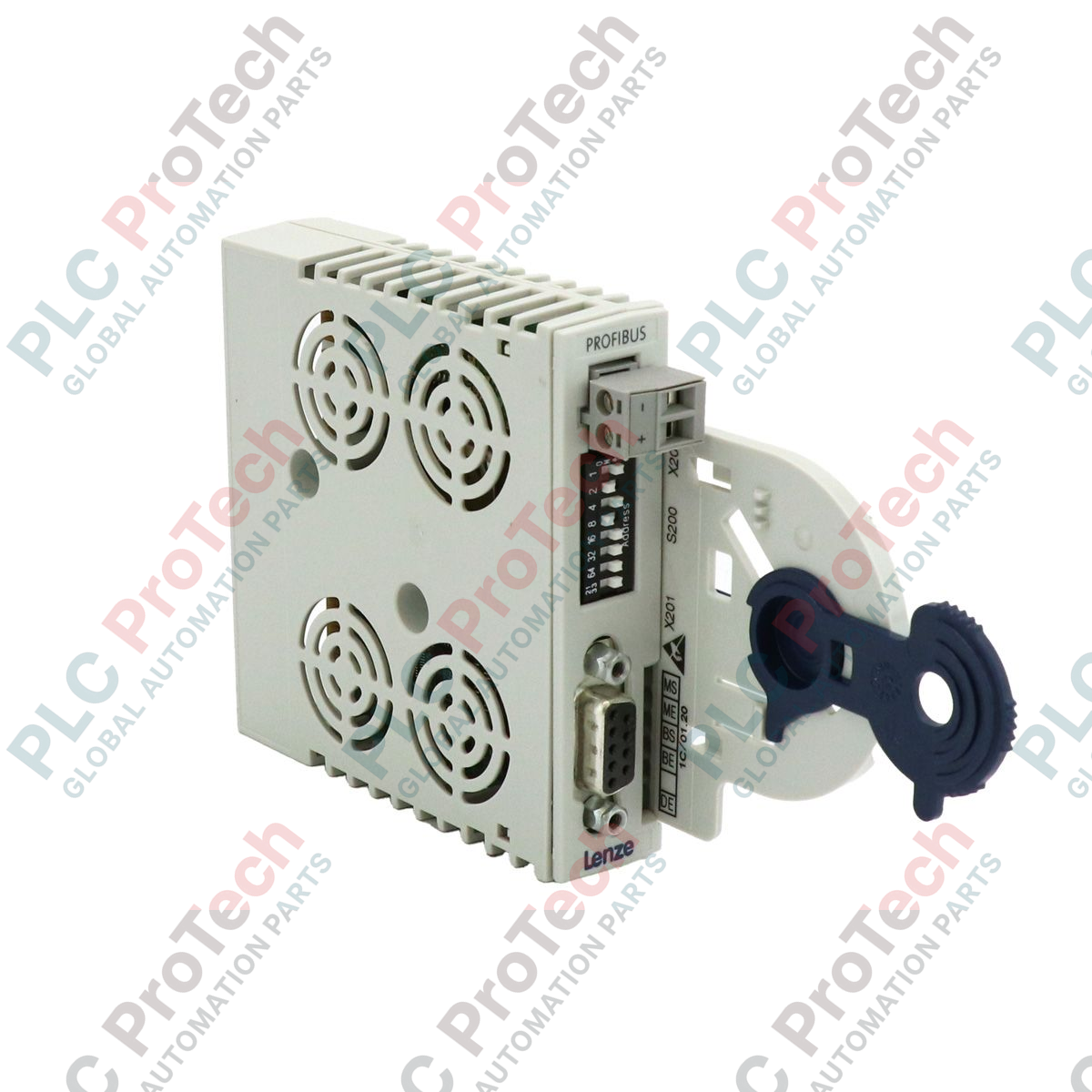

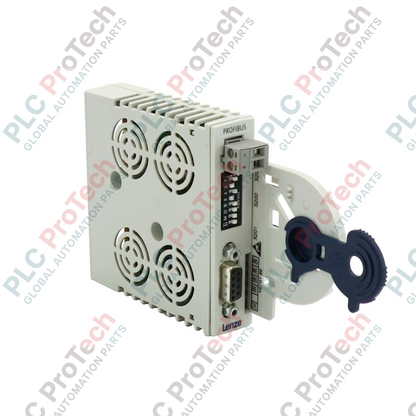

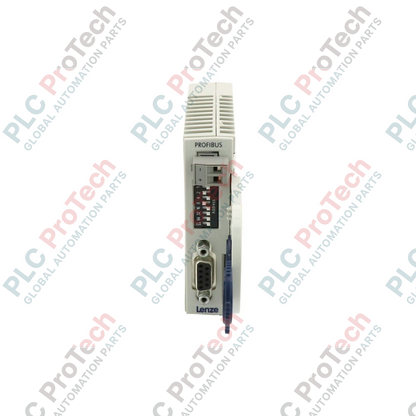

Arsitektur  E94AYCPM dioptimalkan untuk protokol PROFIBUS DP-V1, yang mendukung laju transmisi hingga 12 Mbit/s dengan deteksi baud rate otomatis. Modul ini menempati slot khusus pada pengontrol drive 9400 HighLine dan memperoleh daya langsung dari catu daya internal drive. Modul ini memiliki soket Sub-D 9 pin standar untuk konektivitas fisik yang andal serta menggunakan pendekatan file GSD modular untuk menyederhanakan rekayasa dalam lingkungan Siemens TIA Portal atau Step 7. Perangkat keras ini mendukung berbagai fungsi diagnostik, dengan umpan balik status langsung melalui LED terpasang untuk kondisi "Bus Run" dan "Bus Error". Tingkat integrasi ini memungkinkan fitur kontrol gerak tingkat lanjut, seperti konfigurasi parameter drive dari jarak jauh dan penyalaan tersinkronisasi beberapa sumbu di seluruh jaringan PROFIBUS.

Spesifikasi Teknis

FAQ Teknis

Bagaimana alamat stasiun PROFIBUS dikonfigurasi untuk E94AYCPM?

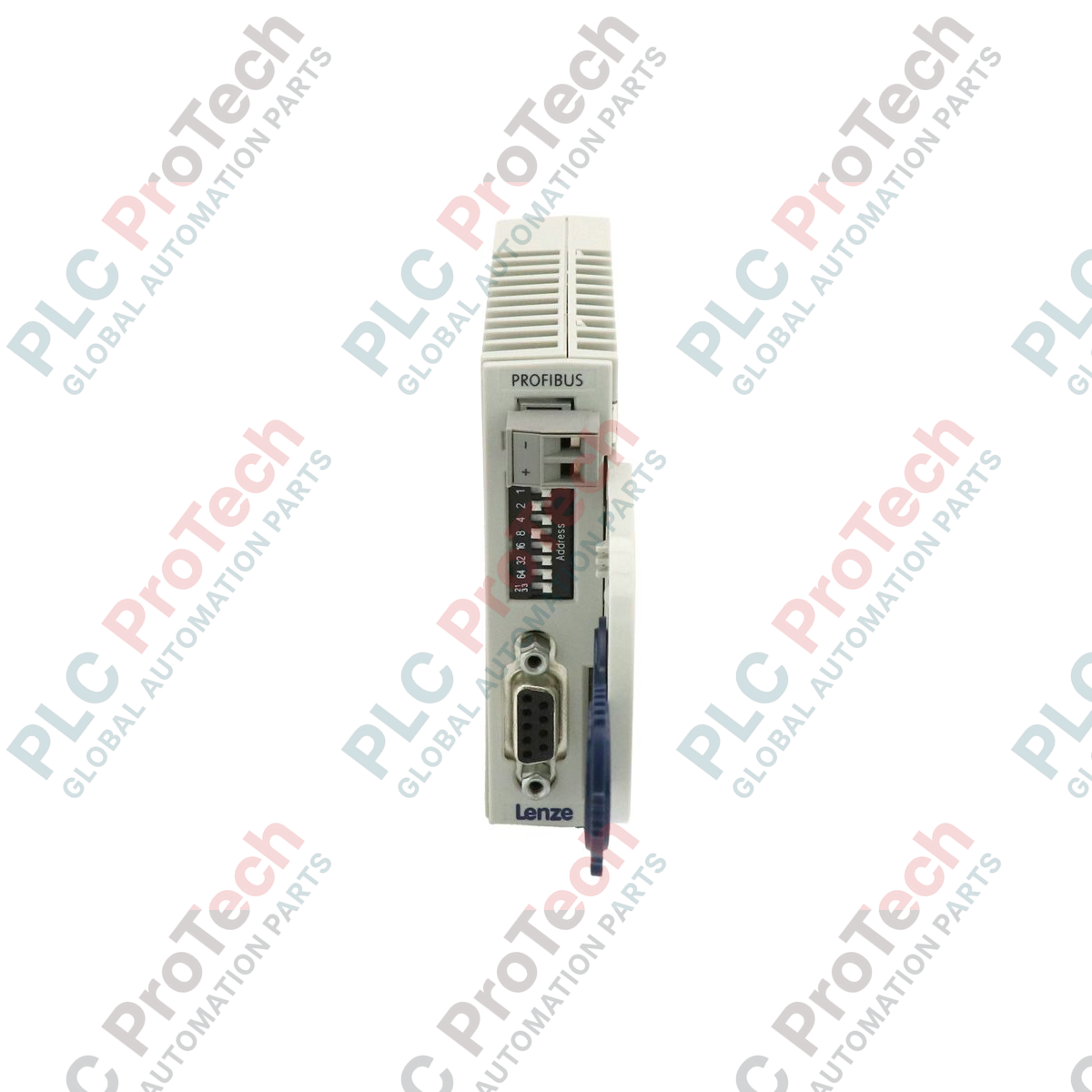

Alamat stasiun dapat diatur melalui sakelar DIP yang terletak langsung pada perangkat keras modul (mendukung alamat 1 hingga 125) atau dikonfigurasi melalui perangkat lunak menggunakan alat Lenze Engineer, bergantung pada pengaturan parameter drive.

Apakah modul ini mendukung komunikasi data asiklik?

Ya, E94AYCPM mendukung PROFIBUS DP-V1, yang mencakup layanan data asiklik. Fitur ini sangat berguna untuk mengubah parameter drive secara langsung atau mengambil informasi diagnostik terperinci tanpa mengganggu data proses siklik.

Apakah modul E94AYCPM dapat diganti saat drive sedang bertegangan?

Tidak. Untuk mencegah kerusakan listrik pada modul atau bus sistem internal drive, selalu lepaskan catu daya kontrol 24 VDC dan daya utama sebelum memasukkan atau melepas modul komunikasi E94AYCPM.

Panduan Rekayasa & Instalasi

• Terminasi dan Pelindung Bus: Untuk komunikasi yang stabil, terutama pada 12 Mbit/s, pastikan jaringan PROFIBUS diterminasi dengan benar menggunakan terminator aktif pada node fisik pertama dan terakhir. Gunakan hanya kabel PROFIBUS berkualitas tinggi dengan selubung ungu dan pelindung anyaman 360 derajat yang terhubung ke cangkang konektor Sub-D untuk mengurangi interferensi elektromagnetik (EMI) dari tahap daya di sebelahnya.

• Instalasi Mekanis: Sejajarkan pin modul dengan hati-hati dengan slot pada pengontrol 9400 HighLine. Berikan tekanan yang kuat dan merata hingga modul terpasang pada tempatnya dengan bunyi klik. Kencangkan modul menggunakan sekrup pengikat terintegrasi untuk memastikan sambungan tahan getaran dan pembumian yang tepat ke sasis drive.

• Pencegahan Konflik Alamat: Sebelum commissioning, pastikan pengaturan sakelar DIP perangkat keras tidak bertentangan dengan parameter perangkat lunak. Jika LED "Error" berkedip merah, periksa apakah terdapat alamat stasiun duplikat pada jaringan atau ketidaksesuaian antara versi file GSD di PLC dan perangkat keras modul fisik.
