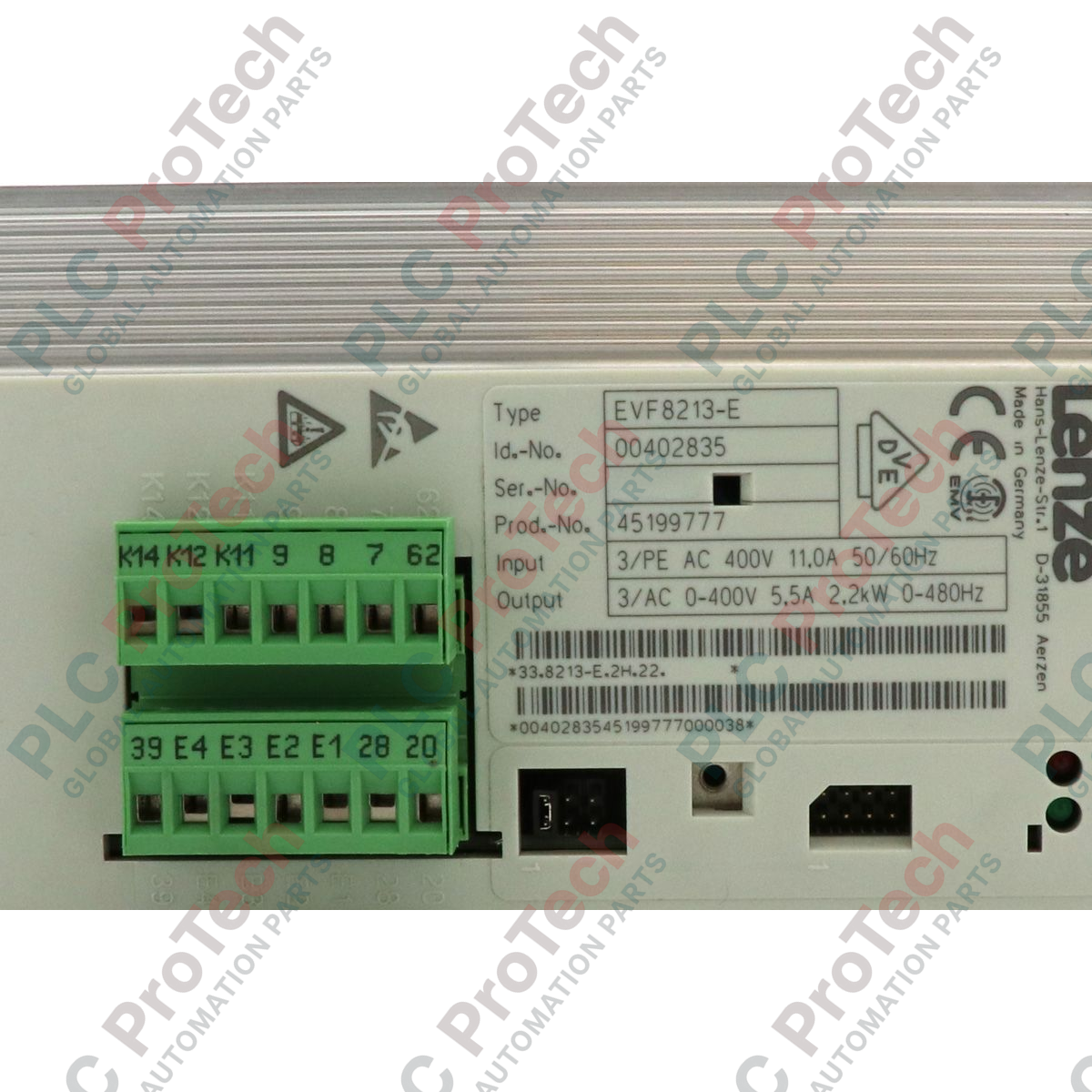

Inverter Frekuensi Vektor Lenze Seri 8200 EVF8213-E 2,2 kW

Ikhtisar Produk

EVF8213-E (EVF8213E) adalah penggerak frekuensi variabel (VFD) seri 8200 berperforma tinggi yang dirancang untuk mengontrol kecepatan dan torsi secara presisi pada motor asinkron tiga fase. Dengan daya nominal 2.2 kW (3.0 HP) dan kapasitas input 460V, inverter ini merupakan komponen penting untuk mengoptimalkan konsumsi daya dan memperpanjang masa pakai mekanis pada sistem pompa, kipas, dan konveyor industri. Arsitektur kontrol vektornya yang tangguh memastikan kinerja motor yang konsisten bahkan dalam kondisi beban yang berubah-ubah, sekaligus mengurangi tekanan mekanis dan mencegah waktu henti yang tidak direncanakan. EVF8213-E dirancang untuk pemasangan pada kabinet, dengan profil ramping yang memaksimalkan efisiensi ruang pada panel otomasi yang kompleks. Sebagai solusi teruji dalam ekosistem Lenze, perangkat ini menyediakan keandalan yang dibutuhkan lingkungan produksi dengan pengoperasian kontinu, di mana modulasi frekuensi yang stabil merupakan keharusan.

Konfigurasi Teknis

EVF8213-E menggunakan konsep modular "Global Drive" dari Lenze, yang memungkinkan adaptasi mudah ke berbagai protokol komunikasi melalui modul plug-in. Elektronika daya internal dioptimalkan untuk switching frekuensi tinggi, sehingga meminimalkan kebisingan motor dan kehilangan termal. Penggerak ini dilengkapi rangkaian I/O yang komprehensif, termasuk input analog yang dapat diprogram dan terminal digital untuk kontrol start/stop jarak jauh serta setpoint frekuensi. Fungsi perlindungan tingkat lanjut, seperti pemantauan kegagalan fase, perlindungan motor I2t, dan deteksi hubung singkat, tersedia sebagai standar. Unit ini juga mendukung pengereman DC dan profil akselerasi S-ramp, sehingga menghasilkan kontrol gerak yang halus untuk aplikasi penanganan material yang sensitif.

Spesifikasi Teknis

FAQ Teknis

Apakah EVF8213-E dapat dikonfigurasi tanpa keypad?

Ya, meskipun keypad plug-in (EMZ8201BB) umum digunakan untuk penyetelan manual, EVF8213-E dapat diparameterkan sepenuhnya melalui PC menggunakan antarmuka LECOM-B (RS485) dan perangkat lunak Lenze GDC.

Apa yang harus diperiksa jika saya mengalami trip 'LU' (Tegangan Rendah)?

Trip 'LU' menunjukkan bahwa tegangan bus DC turun di bawah ambang keselamatan. Periksa catu daya tiga fase yang masuk untuk mengetahui adanya fase yang terputus atau penurunan tegangan yang signifikan, serta pastikan terminal input dikencangkan untuk mencegah sambungan dengan resistansi tinggi.

Apakah penggerak ini mendukung pemulihan energi selama pengereman?

EVF8213-E tidak secara bawaan mendukung pengereman regeneratif ke jaringan listrik. Untuk beban dengan inersia tinggi yang memerlukan perlambatan cepat, resistor pengereman eksternal harus disambungkan ke terminal khusus untuk membuang energi sebagai panas.

Panduan Rekayasa & Instalasi

• Manajemen Panas: Tahap daya 2.2 kW menghasilkan panas selama pengoperasian. Pasang unit secara vertikal pada permukaan datar yang konduktif secara termal. Pastikan jarak bebas minimum 100 mm di bagian atas dan bawah untuk mendukung konveksi alami atau pendinginan udara paksa melalui heatsink terintegrasi.

• Pelindung dan Pembumian: Untuk meminimalkan EMI/RFI, kabel motor harus menggunakan pelindung. Pelindung tersebut harus dibumikan di kedua ujung, yaitu pada sisi inverter (menggunakan pelat EMC) dan kotak terminal motor. Letakkan kabel kontrol (0-10V / 4-20mA) di saluran terpisah dari jalur AC berdaya tinggi untuk mencegah interferensi sinyal.

• Pemeliharaan Tahap Penghentian Produksi: Karena unit ini berada dalam tahap penghentian produksi, disarankan untuk menyimpan cadangan set parameter (file bin). Jika unit mengalami kerusakan, parameter dapat segera diunggah ke EVF8213-E pengganti, sehingga mengurangi Mean Time to Repair (MTTR) dari hitungan jam menjadi hitungan menit.
