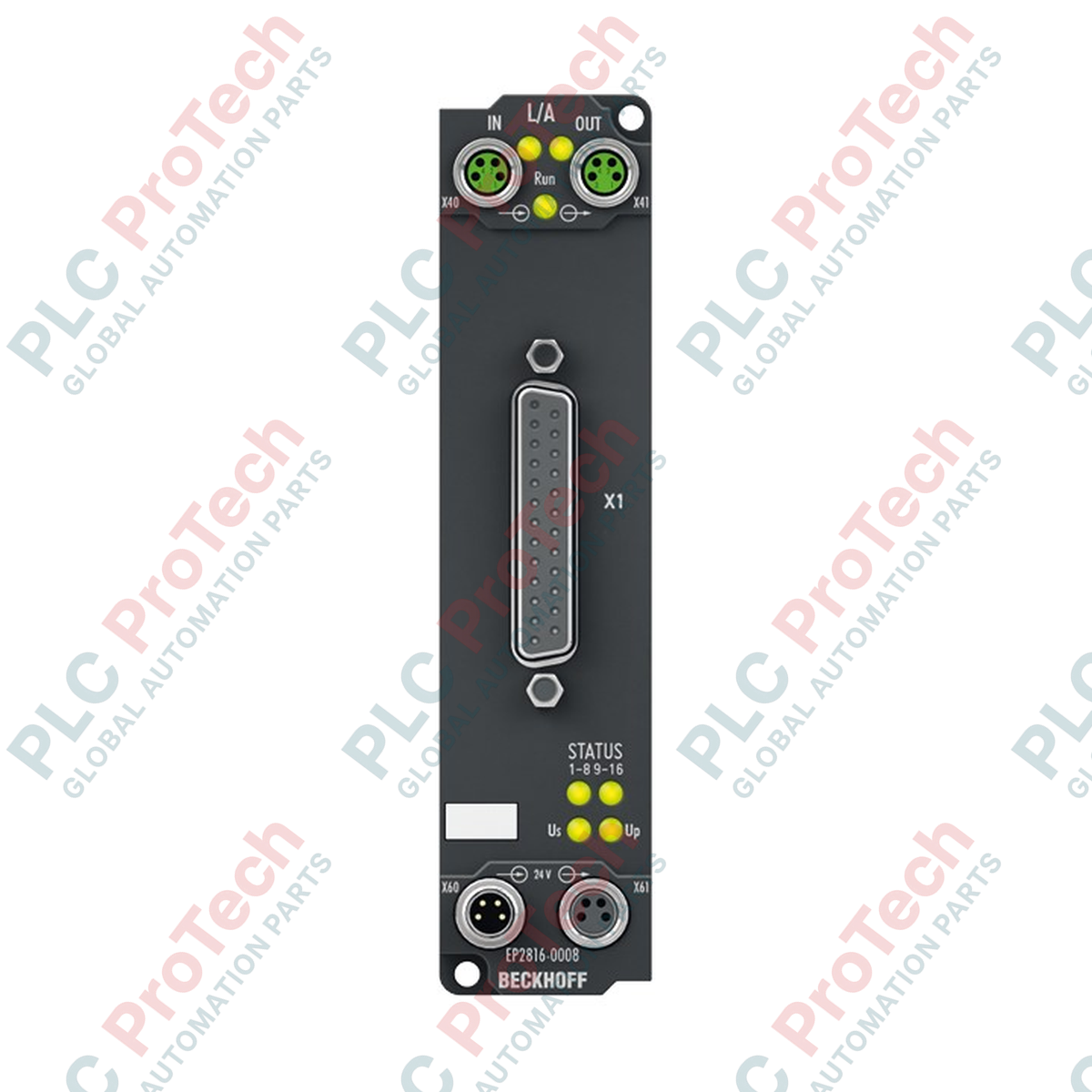

EP2816-0008 | BECKHOFF | EtherCAT Box Output Digital 16 Saluran (D-sub)

Ikhtisar Produk

EP2816-0008 (EP2816-0008) adalah modul I/O industri berdensitas tinggi dari seri EtherCAT Box, yang dirancang untuk dipasang langsung pada mesin tanpa memerlukan kabinet kontrol. Dilengkapi 16 output digital dalam housing yang kokoh dan ringkas, modul ini dirancang khusus untuk berinteraksi dengan terminal katup konektor multipin serta blok sensor-aktuator yang kompleks. Dengan menggunakan koneksi D-sub 25-pin untuk sinyal output, modul ini menyederhanakan pengkabelan untuk manifold pneumatik dan end-effector robot. Dengan tingkat perlindungan IP67, EP2816-0008 dapat beroperasi di lingkungan berat, tahan terhadap air, debu, dan getaran, sekaligus mempertahankan komunikasi deterministik berkecepatan tinggi melalui protokol EtherCAT.

Konfigurasi Teknis

Arsitektur perangkat keras EP2816-0008 dioptimalkan untuk I/O terdistribusi berperforma tinggi. Modul ini menyediakan 16 output diskret 24 VDC, masing-masing mampu menyalurkan 0,5 A. Modul ini memiliki perlindungan hubung singkat individual untuk setiap kanal guna memastikan bahwa satu gangguan di lapangan tidak memengaruhi seluruh blok. Keunggulan teknis utamanya adalah dukungan untuk Distributed Clocks (DC), yang memungkinkan output diaktifkan dengan presisi mikrodetik dan disinkronkan di seluruh jaringan EtherCAT. Catu daya dan koneksi bus EtherCAT ditangani melalui konektor tipe sekrup M8 industri, yang mendukung topologi daisy-chain untuk data dan daya tambahan.

Spesifikasi Teknis

FAQ Teknis

Mengapa model ini menggunakan konektor D-sub, bukan soket M12 standar?

EP2816-0008 dirancang untuk aplikasi "multipin". Penggunaan satu kabel D-sub 25-pin untuk membawa 16 sinyal output secara signifikan mengurangi waktu pemasangan dan keruwetan kabel saat menghubungkan terminal katup pneumatik atau blok manifold khusus yang sudah menggunakan antarmuka D-sub.

Apakah saya dapat melakukan daisy-chain daya ke beberapa EtherCAT Box?

Ya. Modul ini memiliki input jantan M8 untuk daya dan output betina M8 untuk koneksi lanjutan. Dengan demikian, Anda dapat "meneruskan" catu daya 24 VDC ke beberapa box, asalkan total konsumsi arus (termasuk batas output 4 A dari box ini) tidak melebihi kapasitas kabel daya M8 Anda.

Apa yang terjadi jika sebuah kanal mengalami hubung singkat?

Setiap kanal terlindung dari hubung singkat secara individual. Jika terjadi hubung singkat pada satu katup atau aktuator, hanya kanal tersebut yang akan dimatikan. Diagnostik internal akan melaporkan gangguan kepada master EtherCAT (misalnya, TwinCAT), sementara 15 kanal lainnya tetap beroperasi secara normal.

Panduan Rekayasa & Pemasangan

• Integrasi Katup Pneumatik: Modul ini merupakan pasangan ideal untuk terminal katup dari produsen seperti Festo, SMC, atau Norgren yang menggunakan konektor D-sub 25-pin. Pastikan susunan pin manifold katup Anda sesuai dengan pemetaan D-sub standar Beckhoff untuk menghindari kesalahan pengkabelan pada aktuator.

• Manajemen Beban Arus: Meskipun setiap kanal mampu menangani 0,5 A, jumlah total semua output ($\sum$) tidak boleh melebihi 4 A. Jika Anda menggerakkan 16 beban induktif secara bersamaan, hitung konsumsi arus kontinu untuk memastikan batas total 4 A tidak terlampaui, karena hal tersebut dapat memicu penghentian termal modul.

• Penyegelan Lingkungan: Untuk mempertahankan tingkat perlindungan IP67, semua konektor M8 yang tidak digunakan harus ditutup dengan penutup pelindung. Pastikan kabel D-sub 25-pin memiliki kualitas tingkat industri dengan gasket terintegrasi dan sekrup UNC4-40 dikencangkan dengan benar untuk mencegah masuknya kelembapan.

• Pemasangan dan Getaran: EtherCAT Box dapat dipasang dalam orientasi apa pun. Gunakan lubang pemasangan terintegrasi untuk mengencangkannya langsung ke rangka mesin. Ketahanan tinggi terhadap getaran dan guncangan (EN 60068-2-6/27) membuatnya sesuai untuk dipasang pada bagian yang bergerak, seperti lengan robot atau sistem gantry.
