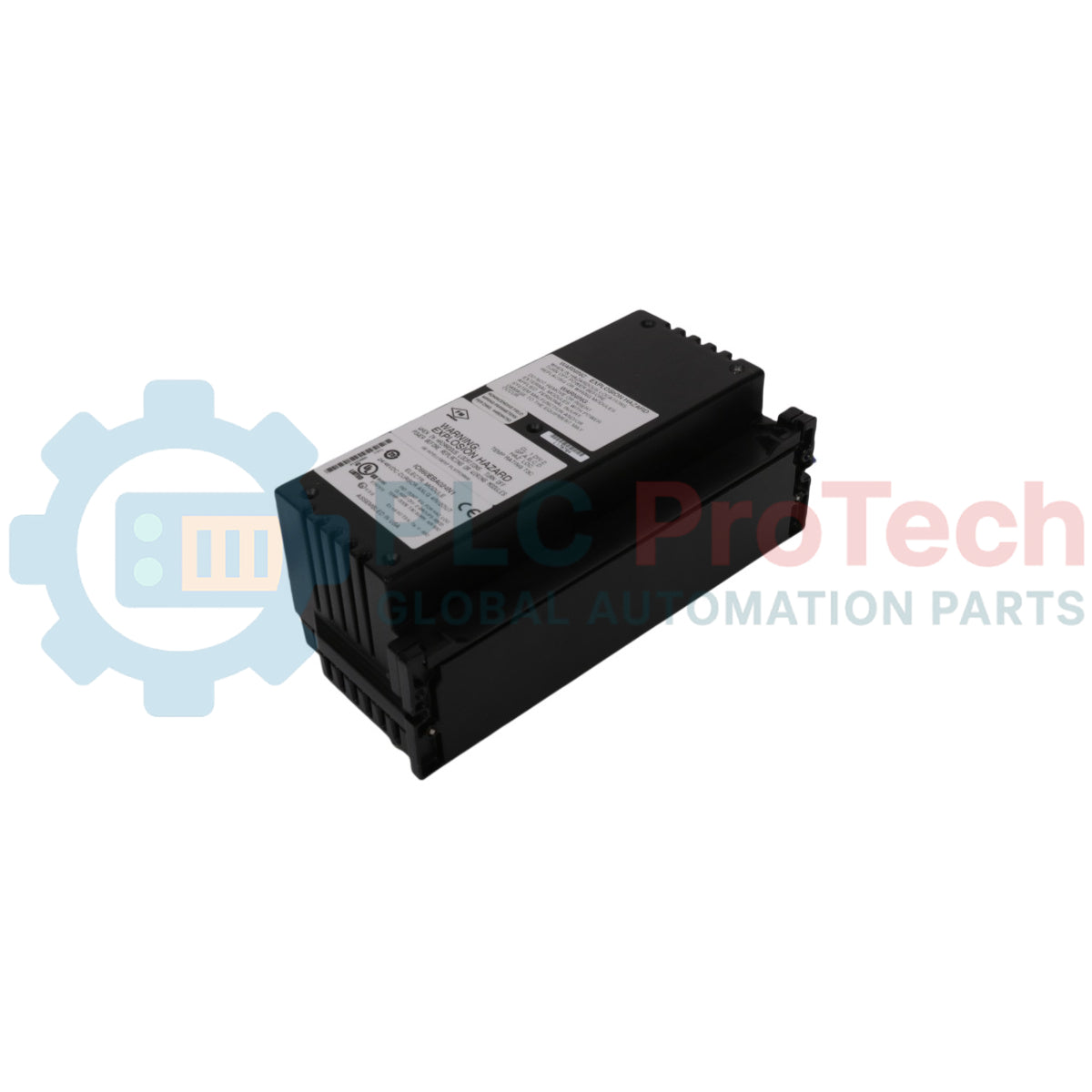

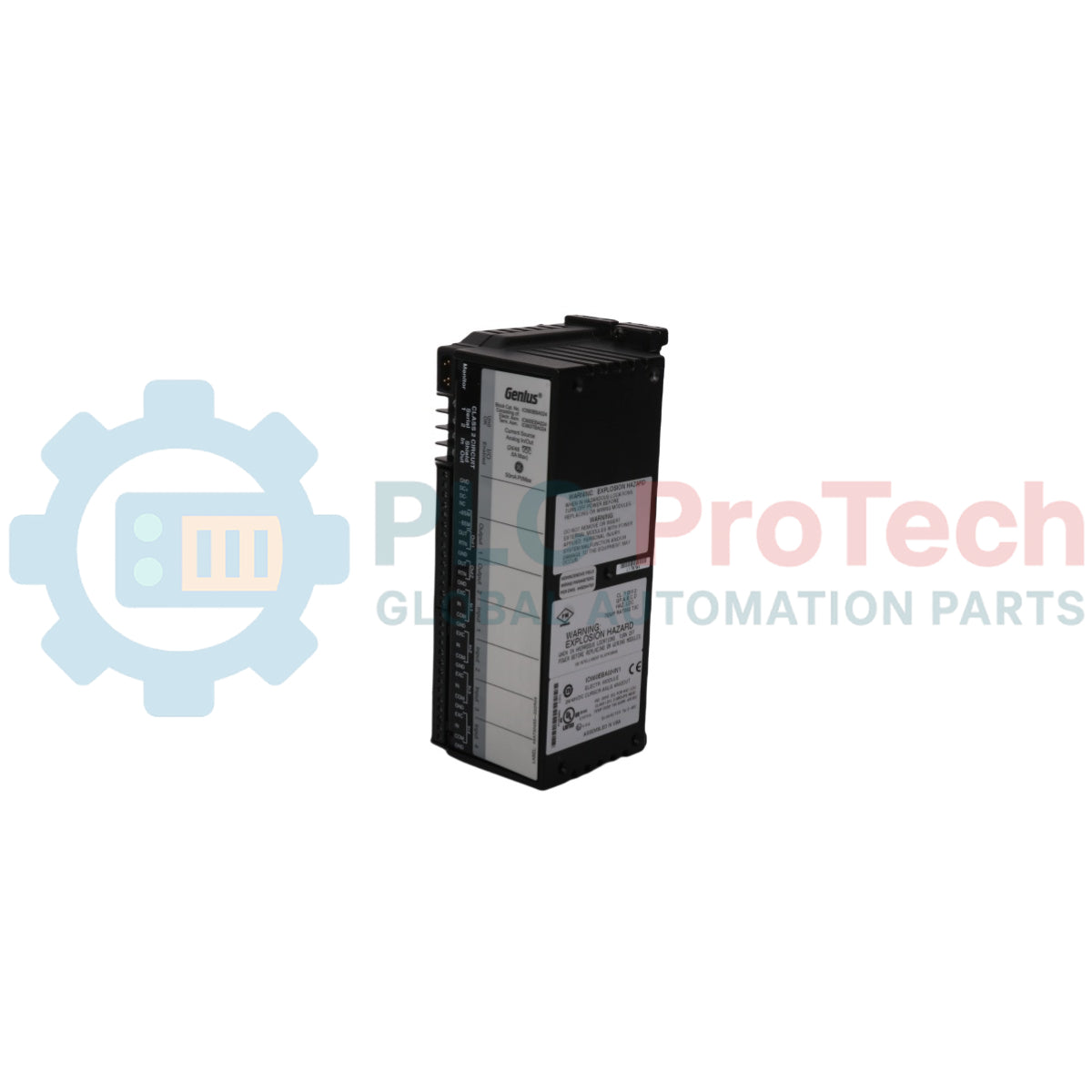

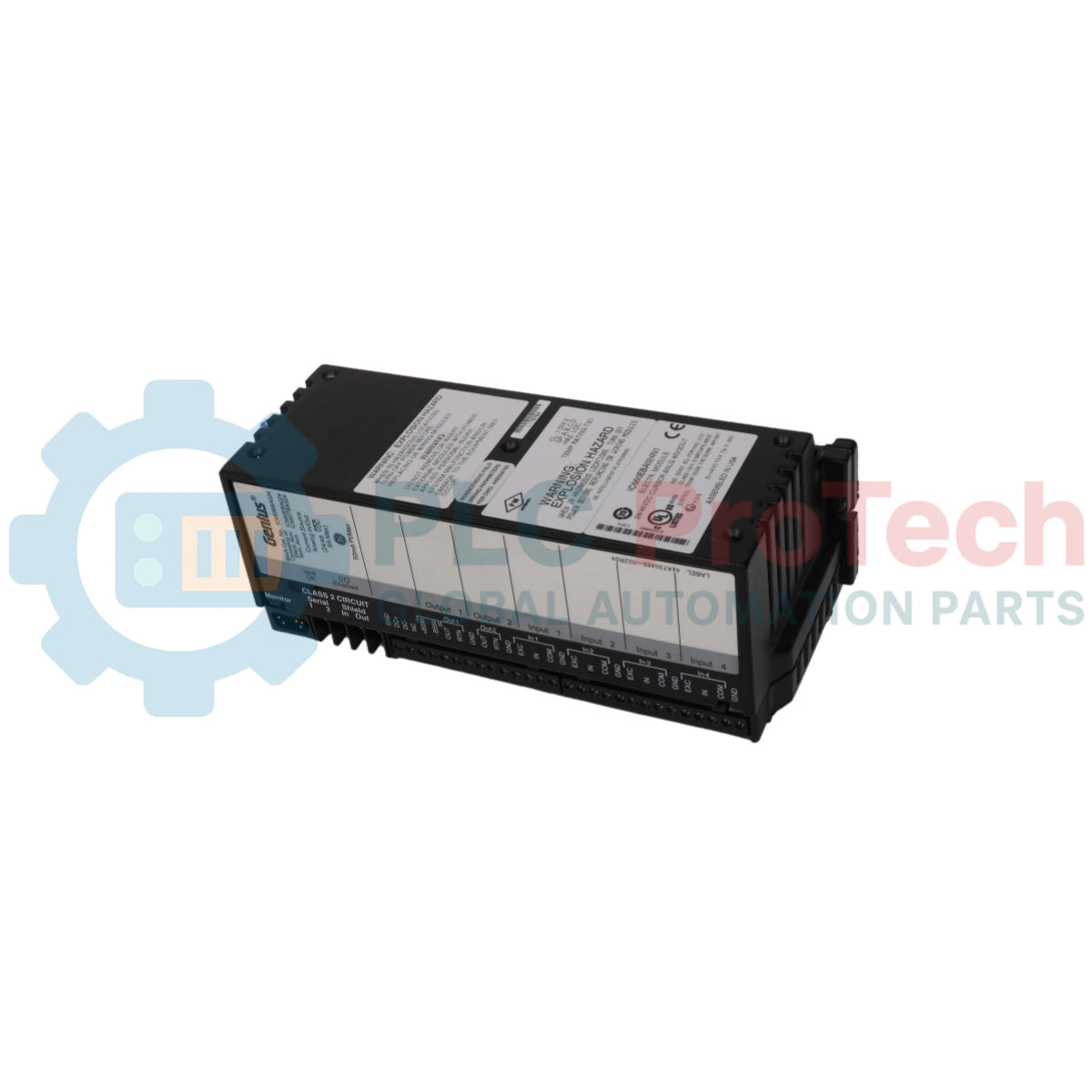

Blok Input RTD Genius I/O GE IC660BBA024P1

Ikhtisar Produk

 GE IC660BBA024P1 (IC660BBA024P1) adalah blok input RTD (Resistance Temperature Detector) 6 kanal berpresisi tinggi yang termasuk dalam seri Genius I/O lama. Dirancang dengan kecerdasan terdistribusi, blok mandiri ini terhubung langsung ke Genius Bus dan menyediakan pemrosesan sinyal lokal untuk aplikasi yang memerlukan pengendalian suhu kritis. Produk ini sering digunakan dalam ekstrusi plastik, pemrosesan makanan, dan pemantauan reaktor kimia, yang memerlukan umpan balik suhu beresolusi tinggi.  IC660BBA024P1 dirancang khusus untuk menghilangkan kebutuhan akan kabel ekstensi RTD berpelindung yang panjang dan mahal dengan mendigitalkan sinyal di sumbernya, sehingga meningkatkan imunitas terhadap gangguan dan mengurangi biaya pemasangan di lingkungan industri yang menuntut.

Konfigurasi Teknis

 IC660BBA024P1 memiliki arsitektur 6 kanal yang canggih dan mendukung berbagai jenis RTD, termasuk Platinum (100 ohm), Nikel (120 ohm), dan Tembaga (10 ohm). Setiap kanal dapat dikonfigurasi secara independen, sehingga memungkinkan penggunaan berbagai jenis sensor pada satu blok.

• Konversi Sinyal: Menggunakan konversi Analog-ke-Digital beresolusi tinggi untuk melaporkan data dalam satuan derajat (Celsius atau Fahrenheit) atau resistansi (persepuluh ohm).

• Kompensasi Kabel: Mendukung konfigurasi RTD 3 kabel dengan kompensasi panjang kabel otomatis untuk memastikan akurasi pada berbagai jarak.

• Diagnostik Cerdas: Blok melakukan pemeriksaan kondisi secara terus-menerus, termasuk deteksi rangkaian terbuka, pemantauan hubung singkat, dan kalibrasi perangkat keras internal.

• Logika Terintegrasi: Memiliki status "Default/Tahan" yang dapat diprogram, sehingga jika terjadi kegagalan komunikasi bus, sistem dapat beralih ke kondisi aman.

• Antarmuka Genius Bus: Berkomunikasi melalui bus serial Genius global dan mendukung laju baud 38.4 Kbaud, 76.8 Kbaud, atau 153.6 Kbaud.

Spesifikasi Teknis

FAQ Teknis

Bagaimana cara mengonfigurasi IC660BBA024P1 tanpa PLC?

Blok ini dapat dikonfigurasi sepenuhnya menggunakan GE IC660HHM501 Hand-Held Monitor. Perangkat ini memungkinkan Anda mengatur Alamat Bus Serial (SBA), jenis RTD untuk setiap kanal, dan konstanta filter digital langsung di tingkat mesin.

Apa perbedaan akhiran "P1" dengan versi sebelumnya?

Penanda "P1" biasanya menunjukkan revisi perangkat keras atau pembaruan firmware tertentu yang meningkatkan penolakan gangguan atau masa pakai komponen internal. Produk ini sepenuhnya kompatibel dengan instalasi IC660BBA024 standar.

Bisakah saya menggunakan RTD 2 kabel dengan blok ini?

Meskipun blok ini dioptimalkan untuk RTD 3 kabel guna mengompensasi resistansi kabel, sensor 2 kabel dapat digunakan dengan menjumper terminal kompensasi. Namun, hal ini dapat mengurangi akurasi absolut jika panjang kabel cukup signifikan.

Panduan Rekayasa & Pemasangan

• Pentanahan yang Tepat: Untuk mencegah pembacaan "semu" dan penyimpangan sinyal, pelindung Genius Bus harus tersambung secara kontinu dan ditanahkan hanya pada satu ujung jaringan. Pastikan housing aluminium cor pada blok terhubung kuat ke pentanahan subpanel untuk menyediakan jalur efektif bagi pembuangan EMI.

• Pemisahan Kabel: Jaga jarak minimum 150 mm antara kabel sinyal RTD dan kabel daya AC berarus tinggi. Meskipun blok ini memiliki penyaringan digital, induksi dari kabel VFD di dekatnya dapat menyebabkan ketidakstabilan sinyal.

• Pengencangan Terminal: Siklus termal dalam kabinet industri dapat melonggarkan sambungan terminal seiring waktu. Untuk IC660BBA024P1, pastikan semua sambungan sensor dikencangkan dengan torsi 0.8 Nm. Sambungan yang longgar pada kabel umum RTD atau kabel kompensasi akan menyebabkan kesalahan pengukuran suhu yang signifikan.
