General Electric

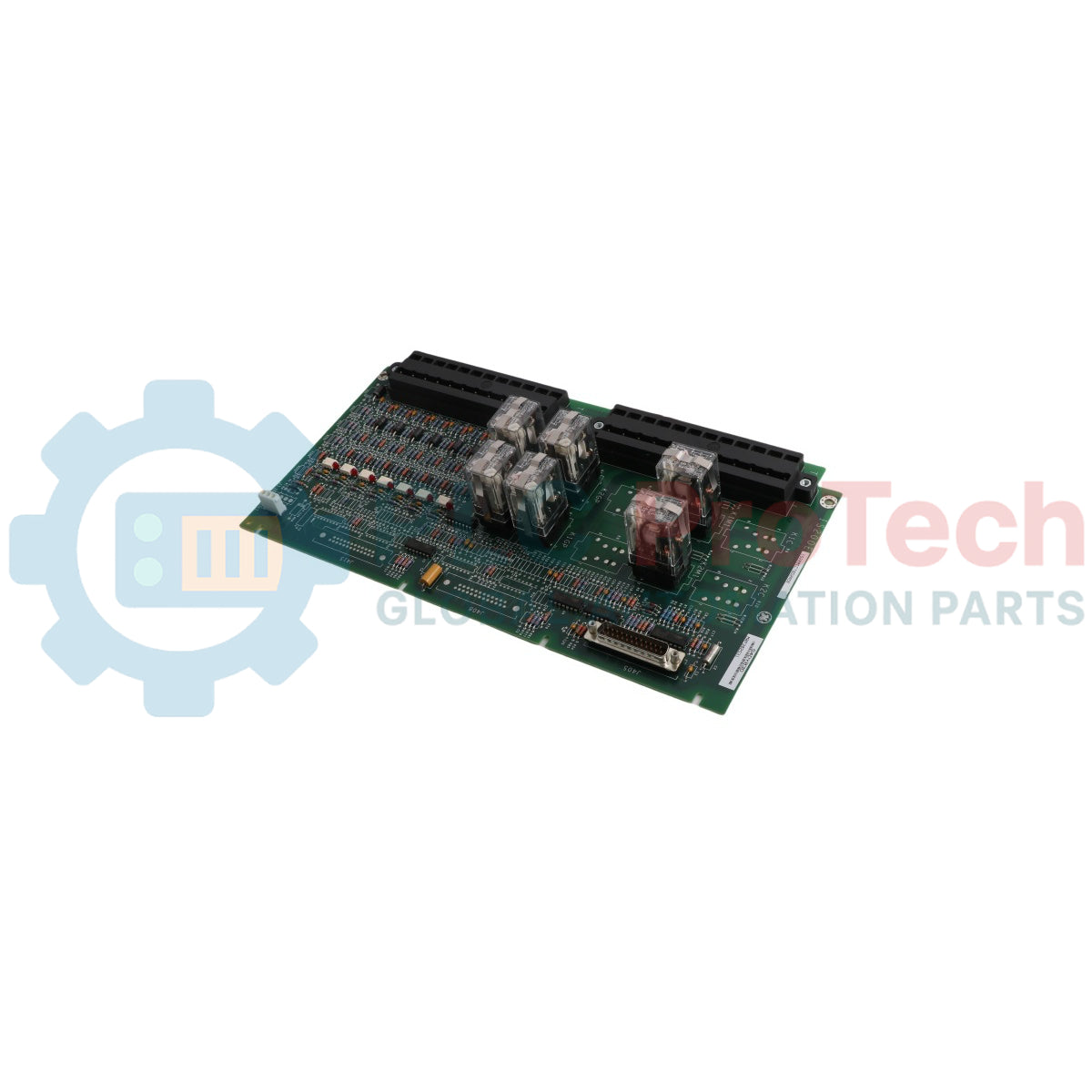

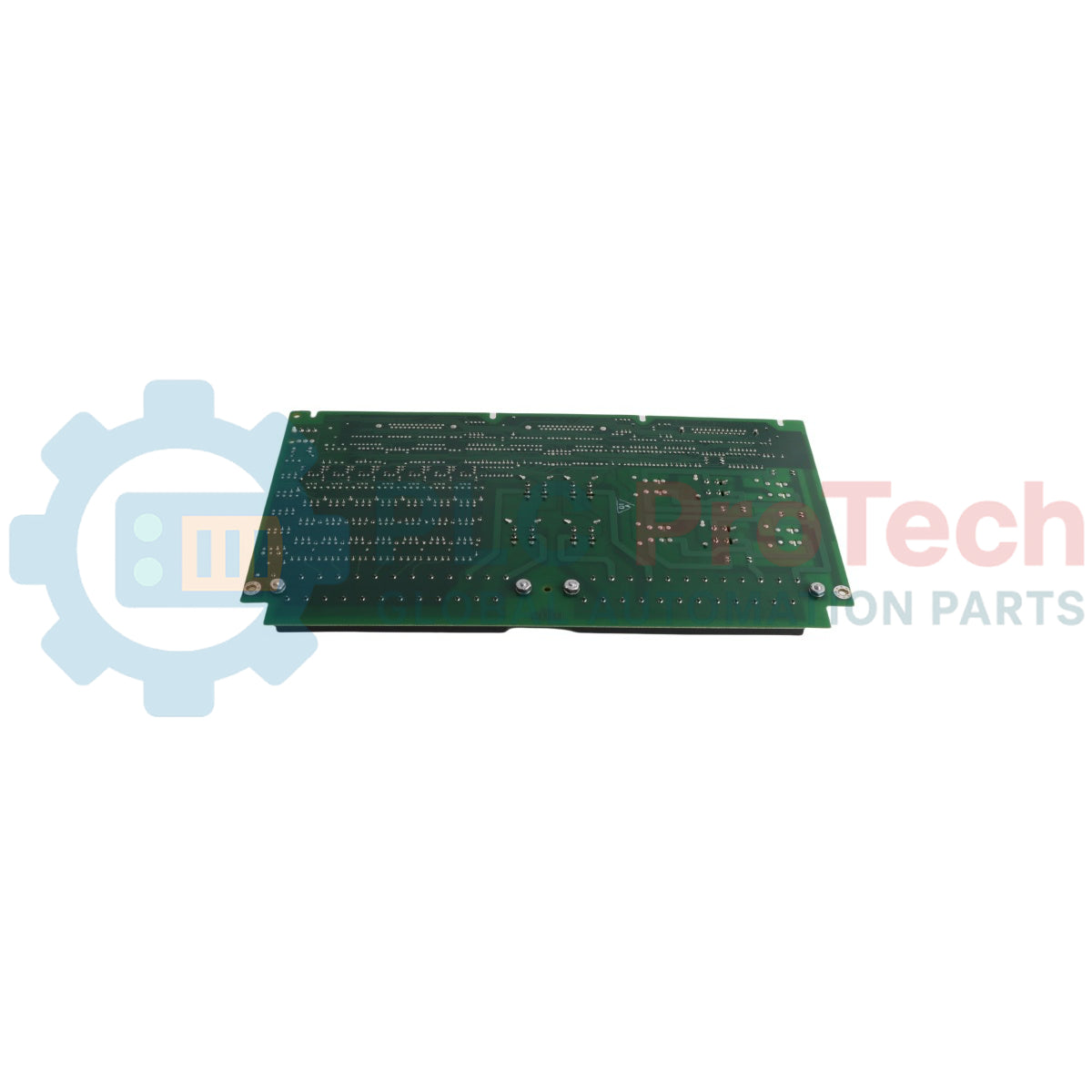

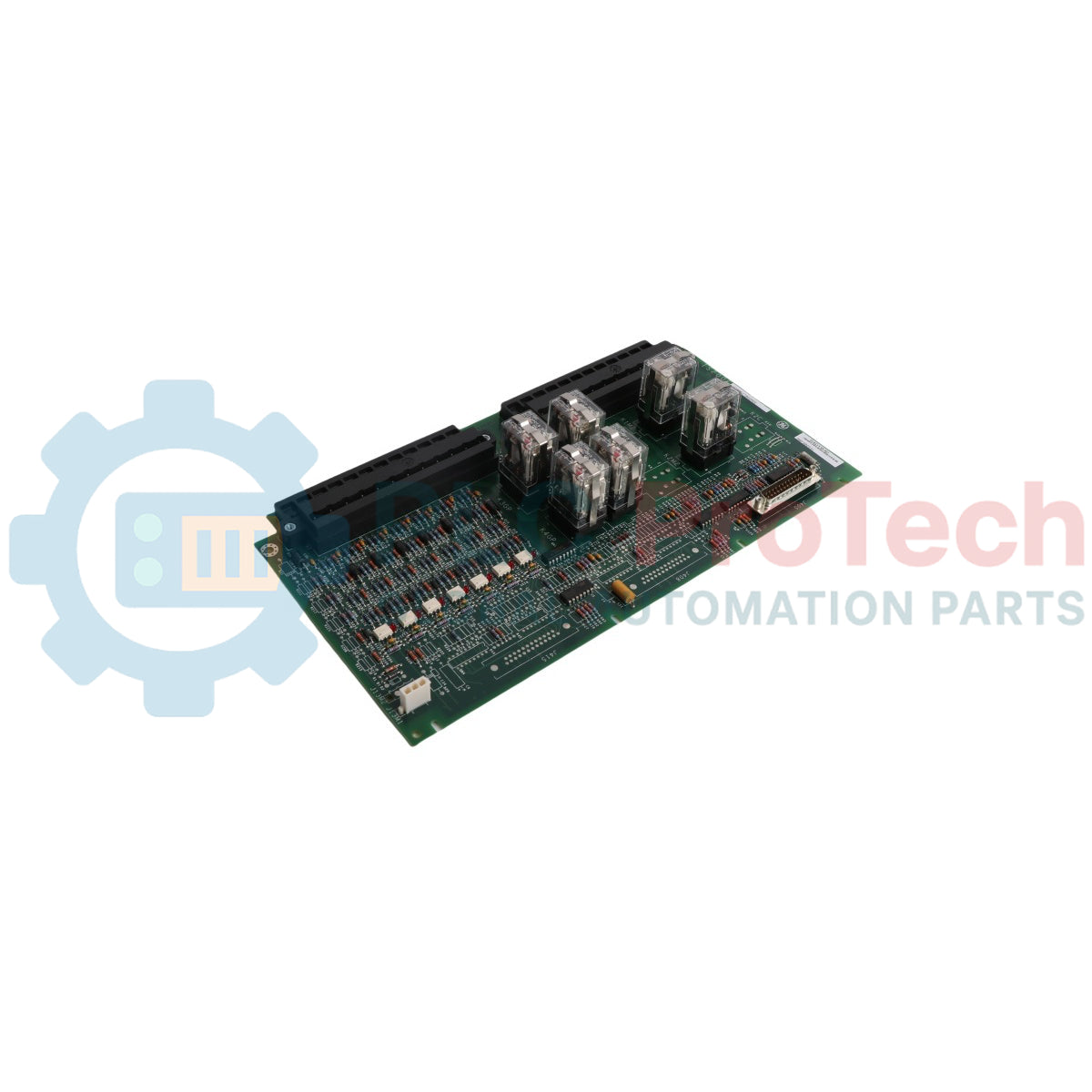

Papan Terminal Kontak Eksiter General Electric IS200ECTBG2ADE

SKU IS200ECTBG2A

Tersedia
  • 12-month warranty
  • Free returns within 30 days
  • Produsen: General Electric
  • Nomor Produk: IS200ECTBG2A
  • Origin Amerika Serikat
  • Jenis Produk: Papan Terminal Exciter
  • Kode batang: 8537101190
  • Pembayaran: T/T, Western Union
  • Berat: 0.66 kg
  • Dimensi: 33cm x 17.7cm x 5.5cm
  • Pelabuhan pengiriman: Xiamen
  • Garansi: 12 bulan

Tags

EX2100 Terminal Boards
Jumlah
Call sales Contact

Product Description

Deskripsi

IS200ECTBG2ADE dari General Electric adalah board terminal kontak eksiter yang direkayasa khusus untuk GE EX2100 Excitation Control System. Beroperasi secara eksklusif dalam mode simplex, komponen ini berfungsi sebagai antarmuka penting untuk memantau dan mengelola sinyal bantu dalam aplikasi pembangkitan listrik. Komponen ini menangani input status turbin dan generator yang penting sekaligus memasok daya terisolasi terkontrol untuk pembasahan kontak internal.

Dirancang untuk terintegrasi secara mulus dalam arsitektur EX2100, board ini berinteraksi dengan modul kontrol dan I/O terkait, seperti board EMIO dan ESEL, untuk memproses pulsa gerbang tingkat logika dan menjaga stabilitas sistem. Desain perangkat kerasnya yang kokoh memastikan pengoperasian yang andal di lingkungan industri yang berat, yang memerlukan kontrol eksitasi presisi dan respons gangguan yang cepat.

Fitur

  • Direkayasa khusus untuk platform GE EX2100 Excitation Control System
  • Dikonfigurasi untuk pengoperasian mode simplex guna mendukung arsitektur sistem standar
  • Menyediakan enam input kontak bantu, dua output kontak trip, dan empat output kontak relai Form-C
  • Dilengkapi daya pembasahan kontak DC +70V terisolasi yang bersumber dari modul EPSM
  • Memantau input perlindungan dan status generator yang kritis, termasuk 52G dan 86G
  • Berinteraksi langsung dengan kartu manajemen sistem, termasuk board EMIO dan ESEL

Aplikasi

  • Kontrol eksitasi generator turbin gas dan uap
  • Otomasi pembangkit listrik dan manajemen turbin
  • Retrofit dan peningkatan generator sinkron industri
  • Pemeliharaan sistem eksitasi EX2100 dan penggantian board

Spesifikasi Teknis

Parameter Spesifikasi
Produsen General Electric
Seri Produk EX2100
Nomor Katalog / Model IS200ECTBG2ADE
Jenis Modul Board Terminal Kontak Eksiter
Mode Pengoperasian Mode Simplex
Input Kontak Bantu 6
Output Kontak Trip 2
Output Relai Form-C 4
Tegangan Pembasahan Kontak DC +70V terisolasi (dari modul EPSM)
Input yang Dipantau 52G (Status Generator), 86G (Mekanisme Lockout)
Modul Sistem yang Kompatibel EMIO, ESEL, EXTB, EACF, EPCT
Negara Asal Amerika Serikat

Koneksi / Antarmuka

IS200ECTBG2ADE dilengkapi blok terminal khusus untuk terminasi kabel lapangan pada input bantu, output trip, dan kontak relai Form-C. Kabel pita internal dan konektor backplane menyediakan komunikasi berkecepatan tinggi serta perutean sinyal dengan board manajemen EMIO dan rak sistem EX2100 di sekitarnya.

Panduan Pemasangan

  • Pastikan semua catu daya rak dan suplai sistem eksitasi benar-benar tidak bertegangan sebelum menangani board terminal.
  • Patuhi tindakan pencegahan standar terhadap pelepasan muatan elektrostatis (ESD) dengan mengenakan gelang antistatis yang di-ground selama penanganan dan pemasangan.
  • Pastikan board terpasang pada slot rak EX2100 yang ditentukan dan dikonfigurasi untuk pengoperasian simplex.
  • Periksa semua terminasi kabel lapangan untuk memastikan polaritas benar dan sambungan aman sebelum memulihkan daya sistem.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the primary function of the General Electric IS200ECTBG2ADE?
The General Electric IS200ECTBG2ADE is an exciter contact terminal board engineered for the GE EX2100 Excitation Control System. Operating exclusively in simplex mode, it serves as a critical interface for monitoring auxiliary signals and managing turbine and generator status inputs. Additionally, it supplies controlled isolated power for internal contact wetting to maintain high system reliability.
What I/O capacity does the General Electric IS200ECTBG2ADE provide?
The General Electric IS200ECTBG2ADE features a robust I/O configuration designed to support standard power generation architectures. Specifically, the board is equipped with six auxiliary contact inputs, two trip contact outputs, and four Form-C relay contact outputs. These dedicated connections handle vital status inputs such as generator 52G status and 86G lockout mechanism signals.
How does the General Electric IS200ECTBG2ADE supply contact wetting power?
The General Electric IS200ECTBG2ADE receives its isolated +70V DC contact wetting power directly from the internal EPSM module. This isolated voltage supply ensures secure and reliable signal detection for all connected auxiliary inputs. Proper power distribution prevents ground loops and safeguards sensitive monitoring circuits within demanding industrial environments.
Which system modules are compatible with the General Electric IS200ECTBG2ADE?
The General Electric IS200ECTBG2ADE directly interfaces with several key system management and I/O cards within the EX2100 architecture. Compatible modules include the EMIO, ESEL, EXTB, EACF, and EPCT boards for seamless data routing and logic processing. These internal connections establish high-speed communication across adjacent system racks to maintain overall excitation stability.
What installation precautions are necessary for the General Electric IS200ECTBG2ADE?
When installing the General Electric IS200ECTBG2ADE, technicians must ensure all rack power and excitation system feeds are completely de-energized. Standard electrostatic discharge (ESD) precautions, such as wearing a grounded wrist strap, must be strictly observed during handling. Finally, operators should verify that the board is placed in the correct simplex-configured rack slot and check all field wiring terminations before restoring power.
