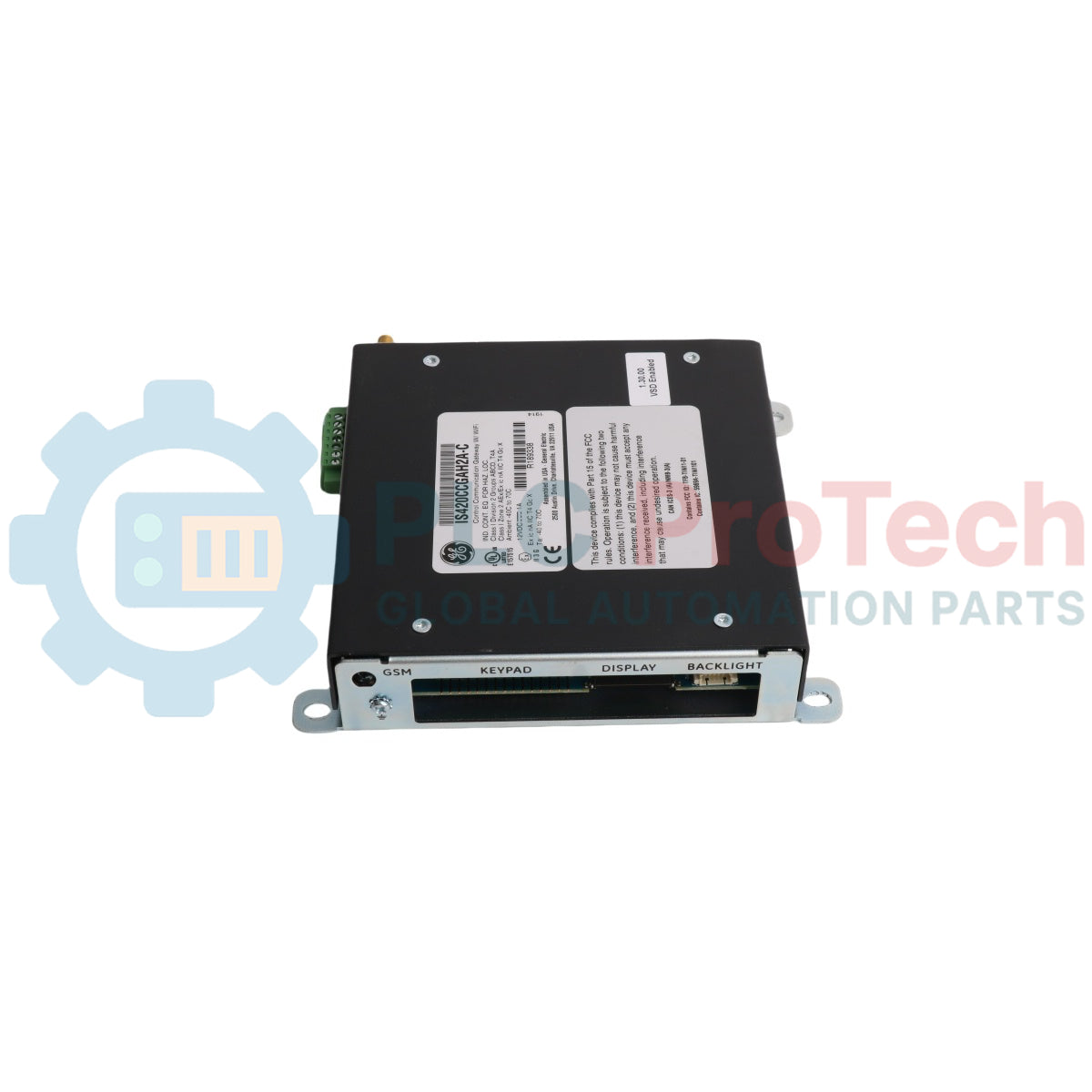

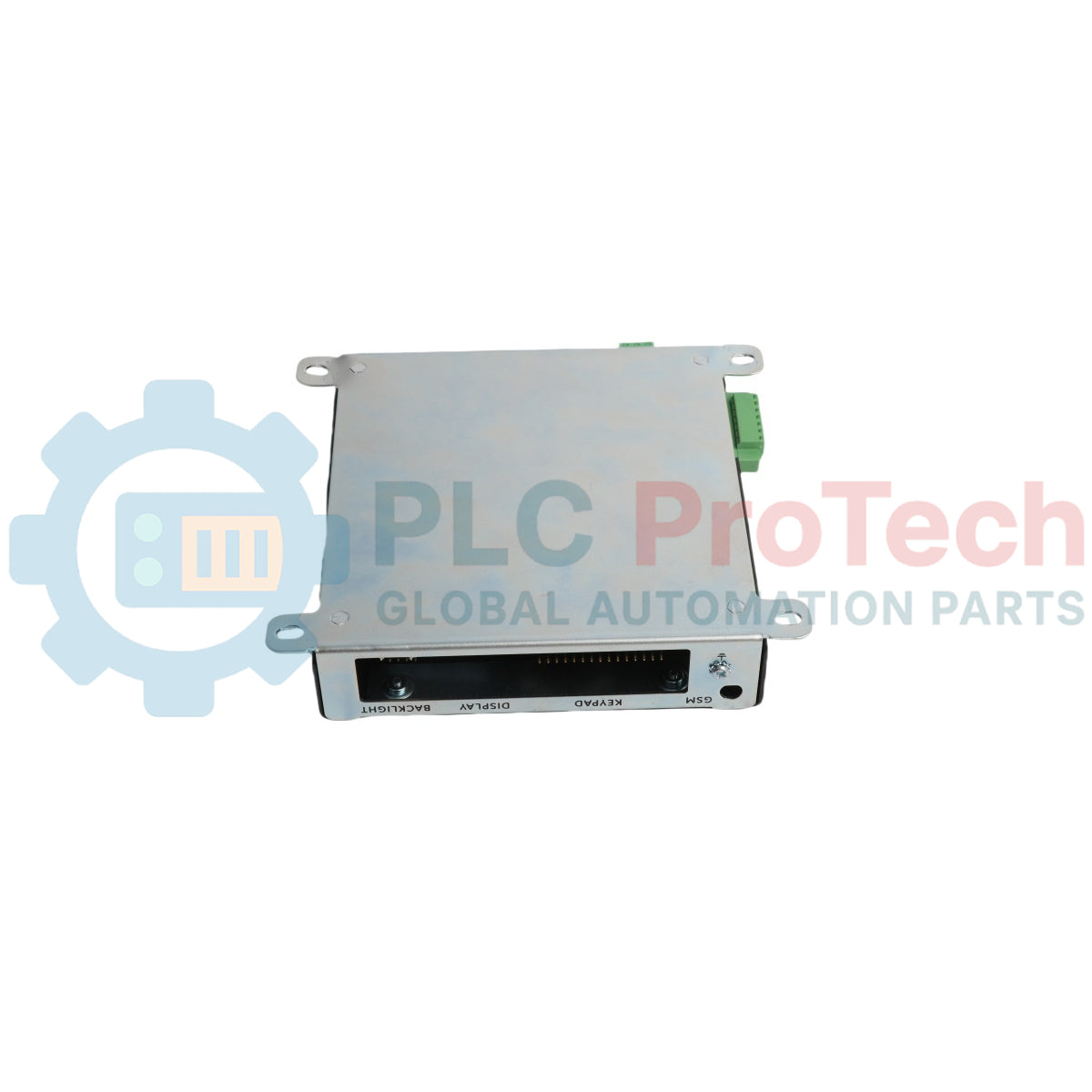

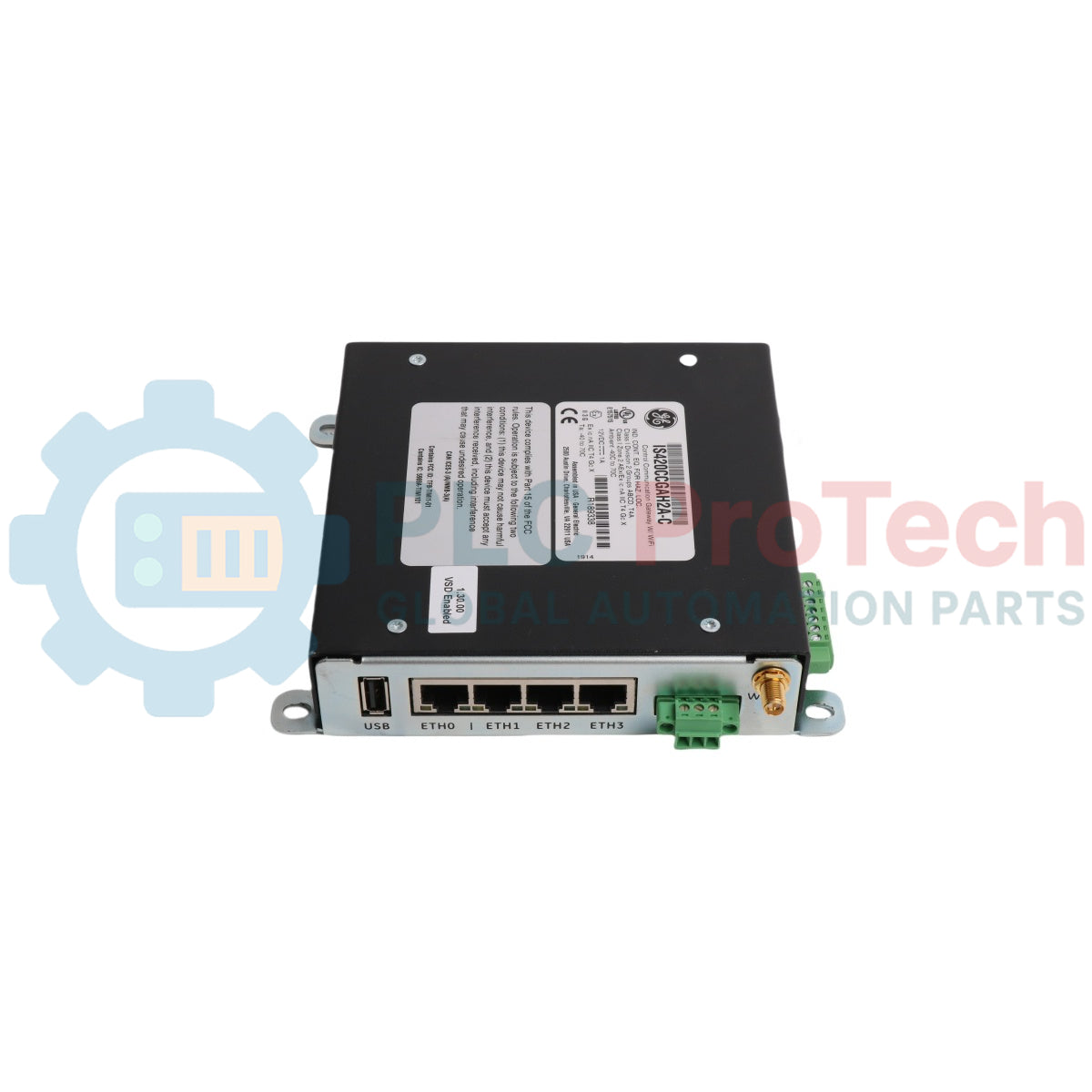

Modul Gateway PROFINET General Electric IS420PPNGH1A Mark VIe/Mark VIeS

Deskripsi

General Electric IS420PPNGH1A adalah antarmuka komunikasi khusus yang dirancang untuk mengintegrasikan sistem kontrol Mark VIe dan Mark VIeS dengan jaringan area lokal (LAN) PROFINET berkecepatan tinggi. Berfungsi dengan singkatan PPNG, komponen satu modul ini memungkinkan pertukaran data dua arah yang deterministik antara prosesor kontrol utama dan periferal I/O PROFINET terdistribusi. Dirancang terutama untuk aplikasi turbin gas, hidro, dan uap yang menuntut, modul ini menangani protokol throughput tinggi untuk menjembatani logika kontrol turbin utama dengan jaringan subsistem di seluruh pembangkit. Unit ini beroperasi pada sistem operasi QNX Neutrino waktu nyata untuk menjamin waktu eksekusi yang dapat diprediksi dan perutean pesan yang andal, serta menyediakan laju transfer data maksimum sebesar 6 KB per md melalui tautan jaringan.

Fitur

• Dilengkapi prosesor embedded Intel EP80579 1066 MHz kelas industri untuk pemrosesan frame dan konversi protokol yang efisien.
• Dilengkapi DDR2 SDRAM onboard sebesar 256 MB untuk mendukung buffering data berkapasitas tinggi dan pengelolaan koneksi jaringan secara simultan.
• Menggunakan desain solid-state sepenuhnya tanpa komponen bergerak, kipas pendingin internal, atau baterai cadangan, sehingga memaksimalkan Mean Time Between Failures (MTBF).
• Mendukung konfigurasi programatik yang rapi dan pemetaan jaringan melalui rangkaian perangkat lunak GE ControlST V05.04 atau lebih tinggi.
• Dirancang untuk pemasangan panel vertikal langsung guna memaksimalkan pembuangan panas konvektif pasif melalui sasis modul.

Aplikasi

• Sinkronisasi kontrol turbin gas dan tautan komunikasi balance of plant (BoP).
• Sistem kontrol generator uap dan hidroelektrik yang memerlukan isolasi jaringan deterministik.
• Arsitektur kontrol industri terdistribusi yang menggunakan sub-jaringan PROFINET IO yang terhubung ke sistem kontrol Speedtronic terpusat.

Spesifikasi Teknis

Model Alternatif & Kompatibilitas

Gateway PPNG memiliki kendala integrasi khusus yang sesuai dengan baseline kontrol tertentu. Dependensi firmware mengharuskan penerapan perangkat lunak ControlST V05.04 minimum. Upaya menemukan atau mengonfigurasi modul ini pada versi ControlST yang lebih lama akan gagal mengompilasi konfigurasi perangkat keras, sehingga mencegah pengunduhan tata letak komunikasi ke pengontrol utama.

Potensi Masalah Aplikasi & Catatan Rekayasa

Kendala arsitektur jaringan yang kritis mengatur pemasangan perangkat keras ini: protokol komunikasi IONet dan PROFINET tidak dapat dirutekan melalui atau didukung secara bersamaan oleh switch jaringan fisik yang sama. Untuk mencegah tabrakan paket dan luapan memori pada fabric switch, setiap jenis jaringan harus sepenuhnya diisolasi pada switch perangkat keras independen. Sistem yang menggunakan gateway ini biasanya mewajibkan penggunaan arsitektur switch unmanaged ESWA 8-port atau ESWB 16-port khusus. Konfigurasi topologi bus jaringan harus membatasi panjang kabel setiap segmen secara ketat antara 3 kaki dan 18 kaki untuk menjaga integritas sinyal dan mencegah hilangnya bingkai data.

Tips Komisioning & Pengkabelan

Saat membuat koneksi Ethernet ke gateway, pastikan semua kabel tembaga bersertifikasi PROFINET terlindung sepenuhnya dan ditanahkan pada titik masuk untuk menghilangkan interferensi elektromagnetik (EMI) frekuensi tinggi yang dihasilkan mesin turbin di sekitarnya. Karena unit sepenuhnya mengandalkan konveksi terbuka untuk pendinginan, komponen yang berdekatan di dalam panel enklosur kontrol harus mengikuti batas jarak yang ketat untuk menghindari terbentuknya kantong panas lokal yang melampaui batas 149 degF.
