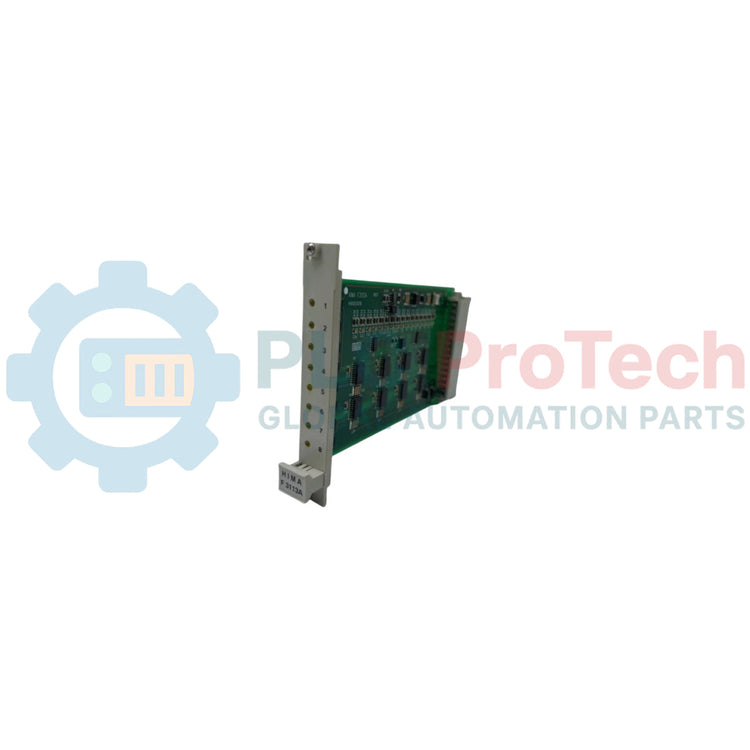

HIMA F 3113A (F3113A) Modul Output Amplifier

HIMA F 3113A adalah modul output amplifier khusus yang dirancang untuk aplikasi terkait keselamatan dengan integritas tinggi. Sebagai bagian dari keluarga sistem HIMA H41q/H51q, modul ini dirancang untuk memperkuat sinyal guna menggerakkan beban induktif atau resistif, seperti katup solenoid atau kontaktor, sambil mempertahankan kepatuhan SIL 3 (Safety Integrity Level).

Spesifikasi Teknis

Fitur Fungsional

• Isolasi Galvanik: Menyediakan pemisahan listrik antara logika kontrol dan beban lapangan untuk mencegah gangguan dan meningkatkan ketahanan sistem.

• Shutdown Aman: Jika terjadi kesalahan sistem atau fungsi keselamatan yang diaktifkan, modul memastikan semua output dimatikan ke kondisi aman.

• Dukungan Redundansi: Biasanya digunakan dalam konfigurasi redundan (1oo2 atau 2oo4) dalam rak keselamatan HIMA untuk memastikan ketersediaan tinggi dan toleransi kesalahan.

Panduan Instalasi & Pengkabelan

• Kecocokan Rak: F 3113A adalah modul plug-in yang dirancang untuk subrak standar HIMA 19 inci. Pastikan modul terpasang dengan sempurna dan sekrup pengikat dikencangkan untuk memastikan koneksi backplane yang tepat.

• Pengkabelan Lapangan: Gunakan kabel berkualitas tinggi dengan ukuran yang sesuai untuk saluran output 24V. Untuk beban induktif (seperti katup solenoid), pastikan penggunaan penekanan eksternal (dioda) jika diperlukan oleh aplikasi spesifik, meskipun modul sudah memiliki proteksi internal.

• Koding: Periksa bahwa koding fisik pada modul sesuai dengan koding pada konektor subrak untuk mencegah pemasangan tipe modul yang salah ke slot.

• Disipasi Panas: Pastikan lingkungan rak memiliki ventilasi yang baik. Dalam konfigurasi kepadatan tinggi, pendinginan dengan udara paksa (tray kipas) disarankan untuk menjaga batas operasi modul pada 60°C.

Pertanyaan yang Sering Diajukan (FAQ)

Apa perbedaan antara F 3113 dan F 3113A?

Versi "A" biasanya menunjukkan revisi perangkat keras yang mungkin mencakup komponen elektronik yang ditingkatkan atau kemampuan diagnostik yang lebih baik. F 3113A umumnya kompatibel mundur dengan slot F 3113 lama dalam sistem keselamatan yang ada.

Bisakah saya menggunakan modul ini untuk fungsi instrumen keselamatan (SIF)?

Bisa. F 3113A adalah komponen bersertifikat TUV yang khusus ditujukan untuk Sistem Instrumen Keselamatan (SIS). Modul ini dibangun dengan arsitektur fail-safe untuk memenuhi persyaratan SIL 3.

Bagaimana cara modul menunjukkan adanya kesalahan?

Panel depan biasanya dilengkapi dengan LED "ERR" (Error). Jika LED ini menyala, itu menandakan adanya kesalahan internal modul atau ketidaksesuaian yang terdeteksi oleh rutinitas diagnostik CPU pusat.

Apakah modul ini bisa di-"hot-swap"?

Meski sistem HIMA dirancang untuk ketersediaan tinggi, hot-swap hanya boleh dilakukan sesuai prosedur keselamatan spesifik di pabrik Anda. Dalam sistem redundan, penggantian modul saat sistem aktif umum dilakukan, tetapi memerlukan kepatuhan ketat terhadap protokol keselamatan untuk mencegah trip yang tidak disengaja.
