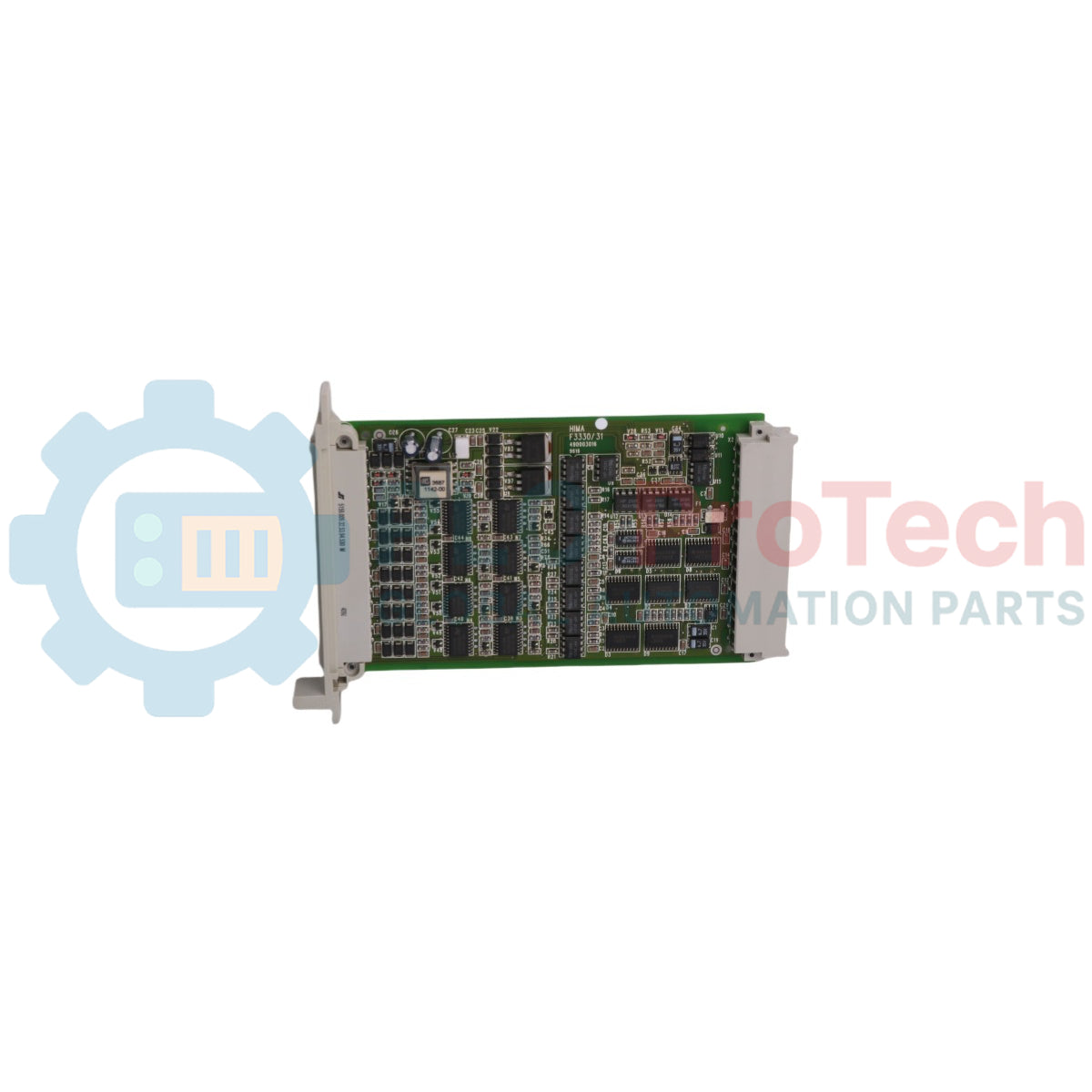

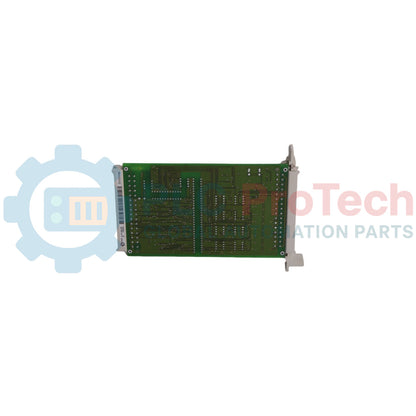

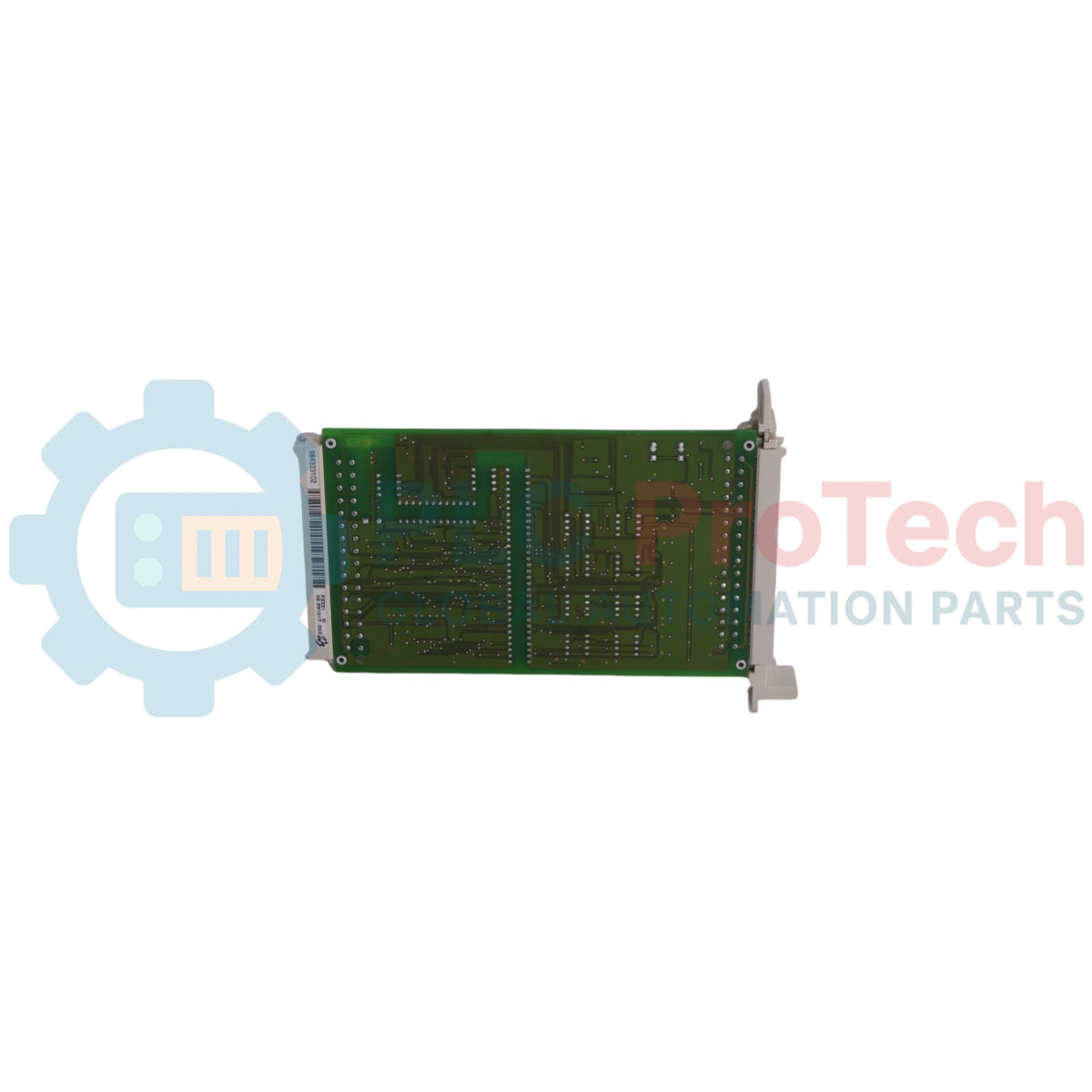

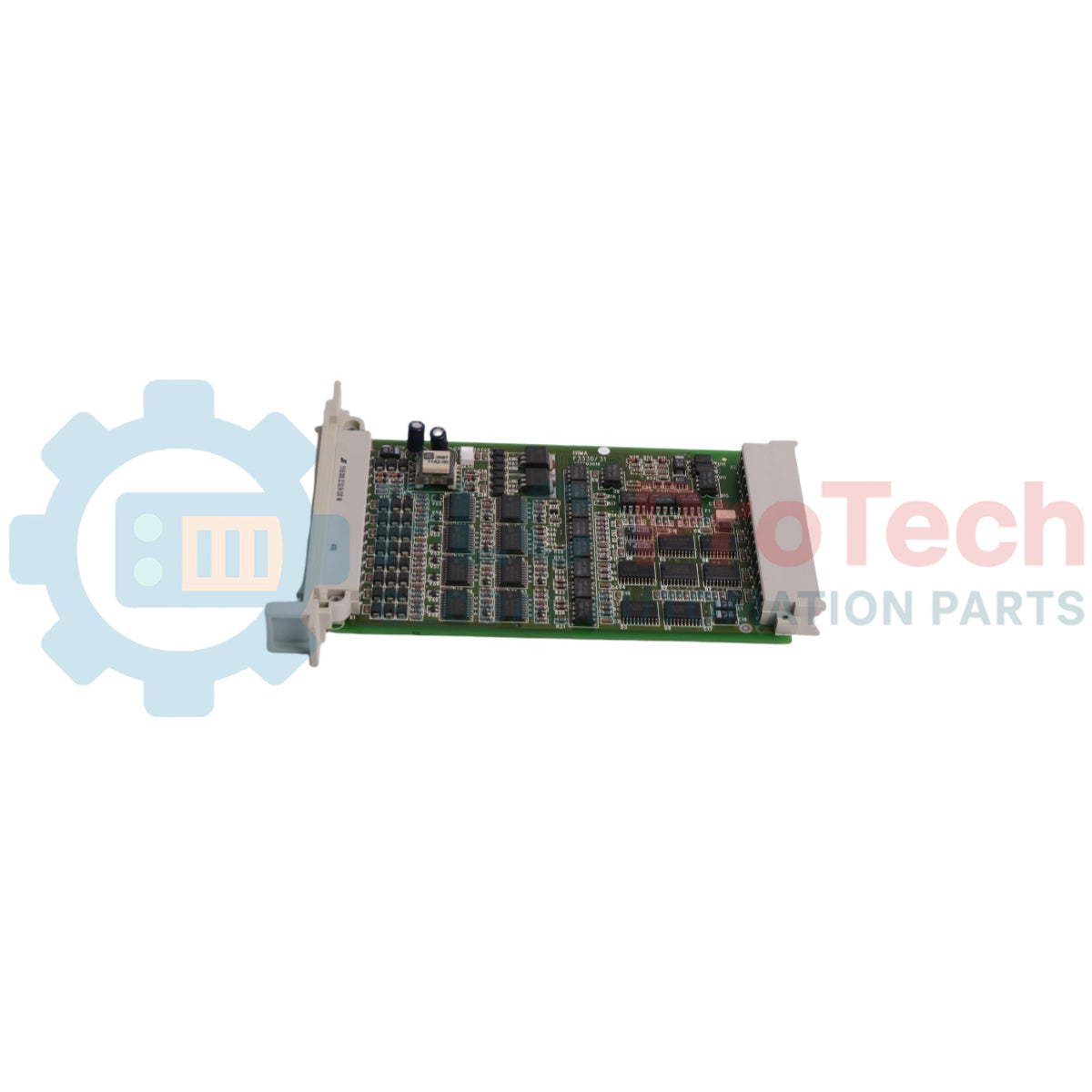

Modul Output Keamanan 8-Kanal HIMA H41q/H51q F 3331

Ikhtisar Produk

 F 3331 (F3331) adalah modul output terkait keselamatan dengan keandalan tinggi dan 8 saluran yang dirancang oleh HIMA untuk digunakan dalam sistem kontrol kritis yang memerlukan Kelas Persyaratan AK 1 hingga 6. Modul ini merupakan fondasi dalam Sistem Instrumentasi Keselamatan (SIS) di industri pengolahan kimia, bawah laut, dan farmasi, di mana isolasi aman dan kemampuan shutdown terintegrasi sangat penting.  F 3331 mendukung beban resistif dan induktif hingga 500 mA (12 W) dan dirancang khusus untuk mencegah sinyal output yang tidak disengaja jika terjadi pemutusan suplai L-. Dengan menyediakan pengujian otomatis berkelanjutan dan pemantauan jalur, modul ini memastikan loop keselamatan Anda tetap berfungsi, secara signifikan mengurangi Risk Priority Number (RPN) dari aset otomatis Anda.

Konfigurasi Teknis

 F 3331 dirancang dengan arsitektur "dapat diuji", artinya modul melakukan diagnosa mandiri tanpa mengganggu logika proses. DNA keselamatannya dibangun di sekitar tiga pilar utama:

• Shutdown Keselamatan Terintegrasi: Sirkuit tingkat perangkat keras memastikan modul dapat mencapai kondisi tidak bertenaga saat diminta atau saat mendeteksi kesalahan internal.

• Rutin Pengujian Komprehensif: Modul menjalankan "walking-bit test" untuk memeriksa cross-talking dan kemampuan switching, serta fitur baca balik yang memantau sinyal output (ambang sinyal 0 ≤ 6,5 V).

• Pemantauan Jalur: Modul secara aktif mengawasi koneksi ke perangkat lapangan, mendeteksi hubung singkat (trip antara 0,75 dan 1,5 A) dan pemutusan jalur (memantau arus antara 0,5 dan 9,5 mA).

Spesifikasi Teknis

FAQ Teknis

Bagaimana modul menangani kesalahan "sinyal 0"?

Titik operasi baca balik untuk sinyal 0 adalah ≤ 6,5 V. Penting untuk dicatat bahwa jika kesalahan menyebabkan tegangan naik tetapi tetap di bawah ambang 6,5 V ini, sistem tidak akan mendeteksinya sebagai kesalahan level tinggi.

Apa yang terjadi jika terjadi pemutusan suplai L-?

 F 3331 dirancang sehingga tidak ada sinyal output yang mungkin jika suplai L- terputus, memastikan kondisi fail-safe.

Apakah ada batas panjang kabel lapangan?

Ya, resistansi jalur yang diperbolehkan (gabungan masuk dan keluar) maksimal 11 Ohm. Melebihi resistansi ini dapat mengganggu kemampuan modul untuk memantau pemutusan jalur dan hubung singkat dengan akurat.

Panduan Rekayasa & Instalasi

• Penyeimbangan Beban dan Manajemen Panas: Meski modul ini diberi rating 500 mA per saluran, total disipasi daya pada 24 VDC dapat mencapai 180 mA plus beban gabungan. Pastikan kabinet memiliki pendinginan konveksi yang memadai, karena panas lingkungan yang berlebihan (di atas 60 derajat C) dapat menggeser toleransi komponen dan memengaruhi titik trip undervoltage (standar ≤ 16 V).

• Perlindungan Beban Induktif: Untuk beban induktif, meskipun modul diberi rating 12 W, kami menyarankan pemasangan dioda flyback eksternal di sisi beban untuk aplikasi siklus tinggi guna melindungi sirkuit shutdown keselamatan terintegrasi dari lonjakan back-EMF.

• Transparansi Sinyal Uji: Durasi sinyal uji sangat singkat (maks. 200 mikrodetik). Meskipun ini transparan bagi sebagian besar aktuator dan lampu industri, pastikan antarmuka elektronik kecepatan tinggi di hilir kompatibel dengan pulsa diagnostik transient ini untuk menghindari "flicker" atau pemicu palsu.
