Deskripsi

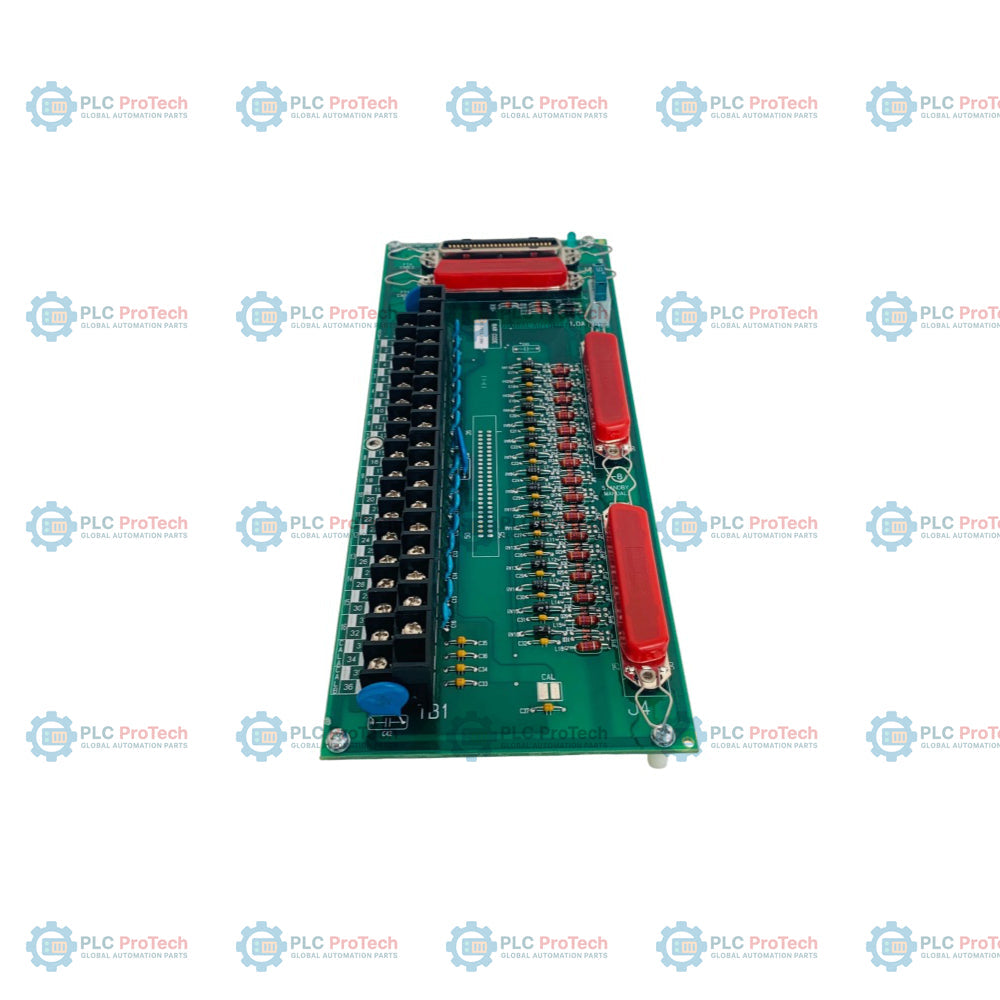

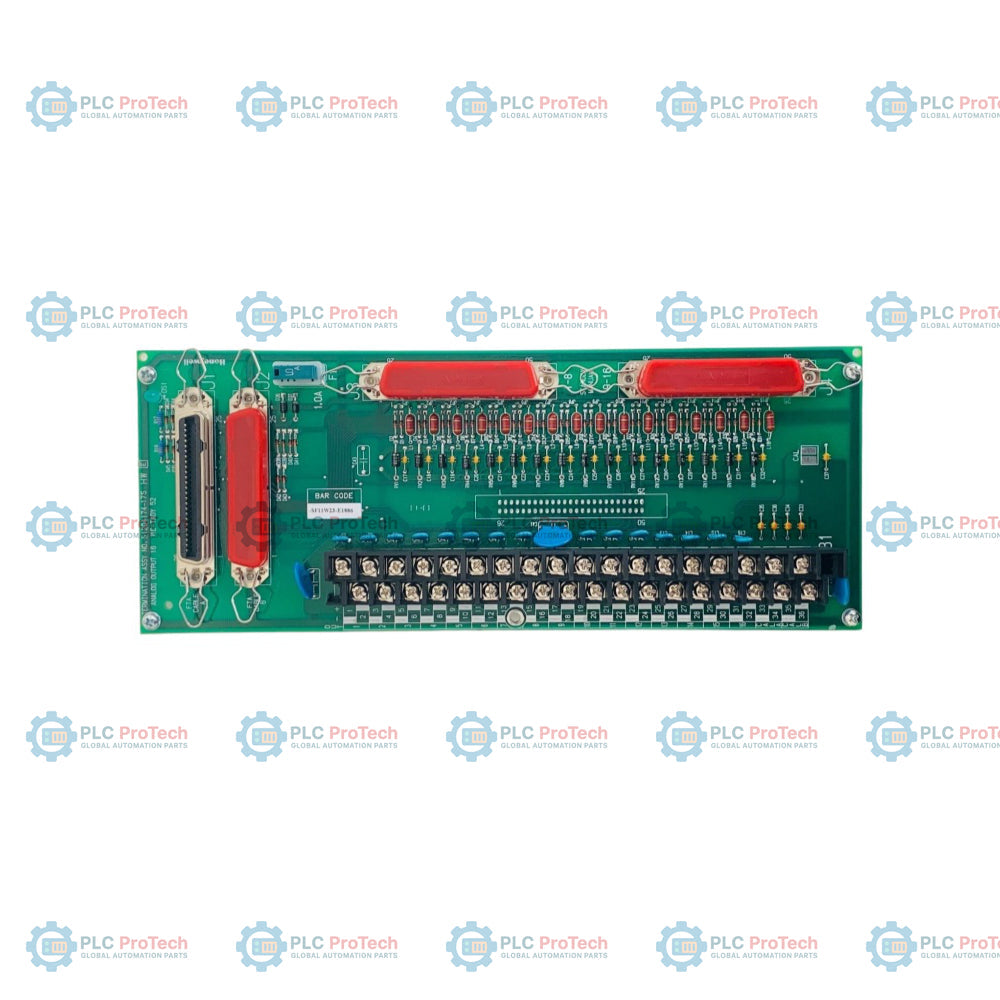

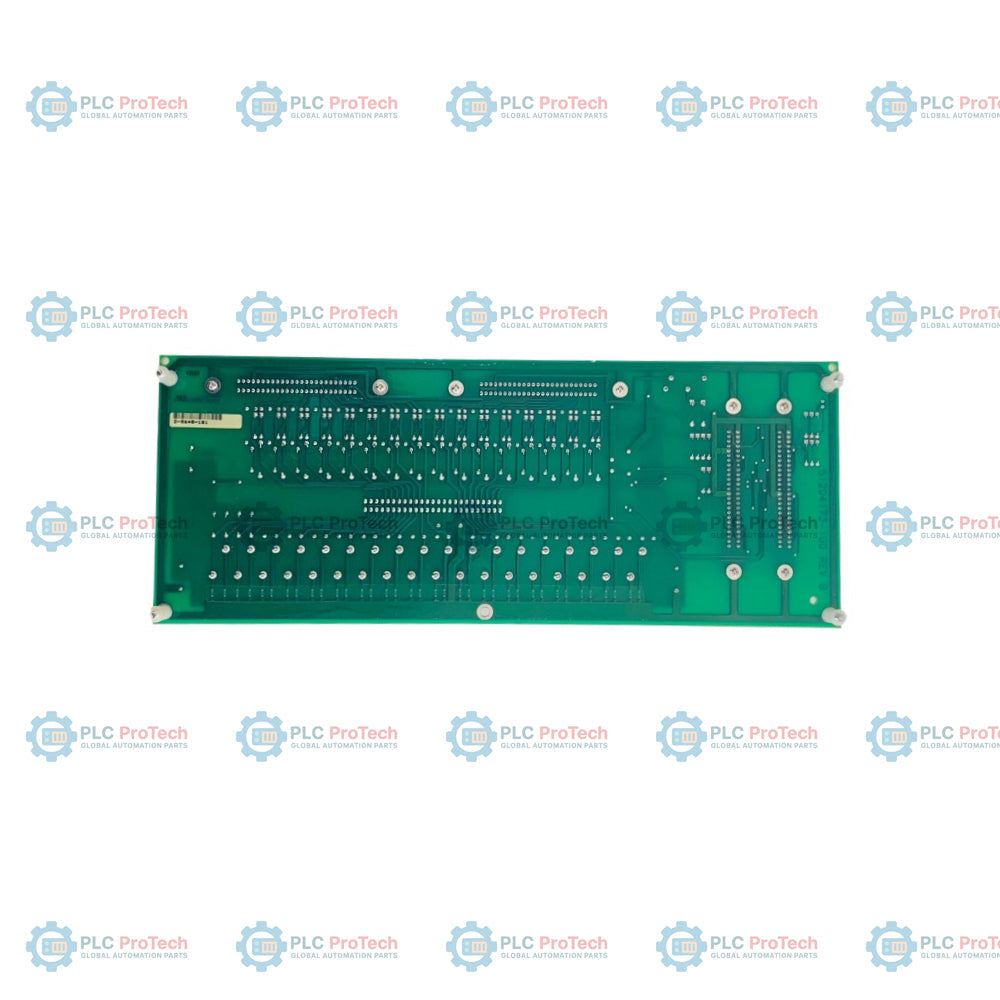

Honeywell MC-TAOY52 (Nomor Suku Cadang 51204174-175) adalah Rakitan Terminasi Lapangan (FTA) Output Analog 16 kanal berlapis konformal yang dirancang untuk arsitektur sistem Honeywell TPS (TotalPlant Solution) Process Manager. Sebagai modul antarmuka lapangan utama, perangkat ini menghubungkan perangkat lapangan ke Prosesor Input/Output 16 Titik Output Analog sistem (MU-PAOY22). FTA ini menyediakan perutean dan terminasi sinyal kabel lapangan untuk hingga 16 loop output analog, serta menjalankan transmisi sinyal loop arus yang presisi untuk aplikasi kontrol proses industri yang kritis.

Dirancang untuk arsitektur kontrol dengan ketersediaan tinggi, MC-TAOY52 dilengkapi dua konektor antarmuka IOP redundan. Arsitektur ini memungkinkan dua prosesor MU-PAOY22 terhubung ke satu rakitan terminasi lapangan dalam konfigurasi redundan satu-ke-satu. Modul ini memproses sinyal kontrol 4-20 mA dengan lancar, mempertahankan integritas output dan kesinambungan proses selama pemeliharaan prosesor utama, penggantian papan, atau peristiwa failover otomatis.

MC-TAOY52 dilengkapi header koneksi khusus untuk unit Manual Siaga opsional. Dengan menghubungkan dua perangkat Manual Siaga 8 titik, operator pabrik dan personel pemeliharaan dapat mempertahankan atau menggerakkan arus output lapangan secara manual selama servis atau penggantian prosesor I/O secara menyeluruh. Modul ini dilengkapi rakitan papan sirkuit cetak berlapis konformal yang ditandai dengan awalan "MC-", sehingga memberikan perlindungan terhadap kondisi atmosfer yang keras, kelembapan lingkungan, dan kontaminan di udara dalam lingkungan industri.

Fitur

• Antarmuka Kepadatan Tinggi 16 Kanal: Mendukung hingga 16 kanal output analog independen untuk perangkat lapangan loop arus 4-20 mA.
• Dukungan IOP Redundan: Dua konektor antarmuka memungkinkan koneksi ke prosesor I/O MU-PAOY22 redundan untuk strategi kontrol berkelanjutan dengan ketersediaan tinggi.
• Konektivitas Manual Siaga: Konektor terintegrasi mendukung unit manual siaga untuk mempertahankan sinyal loop output selama pemeliharaan atau servis prosesor.
• Perlindungan Pelapisan Konformal: Konstruksi PCB berlapis konformal (model MC-) yang dirancang untuk bertahan dalam lingkungan industri korosif (sesuai lingkungan keras ISA G3).
• Aplikasi Fleksibel: Kompatibel dengan topologi perangkat keras prosesor I/O tunggal maupun redundan.
• Terminasi Kelas Industri: Opsi blok terminal sekrup atau kompresi berdensitas tinggi yang dirancang untuk menerima kabel lapangan hingga 14 AWG (~1,6 mm).

Aplikasi

• Antarmuka Elemen Kontrol Akhir: Penyaluran langsung keluaran sinyal 4-20 mA ke katup kontrol, transduser arus-ke-tekanan (I/P), penggerak kecepatan variabel, dan aktuator.
• Kontrol Proses Redundan: Loop dengan keandalan tinggi dalam sistem Advanced Process Manager (APM), High Performance Process Manager (HPM), dan Enhanced High Performance Process Manager (EHPM).
• Kontrol Loop Kritis: Aplikasi kontrol yang memerlukan kemampuan pengesampingan manual selama pemeliharaan sistem atau penggantian prosesor.

Spesifikasi Teknis

Koneksi / Antarmuka

Pedoman Pemasangan

1. Inspeksi Pra-Pemasangan: Pastikan nomor model (MC-TAOY52 / 51204174-175) sesuai dengan spesifikasi perangkat keras sistem dan lapisan konformal tidak menunjukkan kerusakan fisik.
2. Pemasangan: Pasang FTA dengan kuat pada kanal atau baki pemasangan FTA sistem TPS standar di dalam enclosure.
3. Sambungan Antarmuka IOP: Sambungkan kabel multi-pin utama dari Prosesor Keluaran Analog MU-PAOY22 ke konektor primer FTA. Jika dikonfigurasi untuk redundansi, sambungkan kabel kedua dari prosesor MU-PAOY22 redundan ke header antarmuka IOP sekunder.
4. Pengkabelan Loop Lapangan: Sambungkan kabel perangkat lapangan (positioner katup kontrol, konverter I/P, dll.) ke saluran blok terminal yang ditentukan, dengan memastikan polaritasnya sesuai.
5. Verifikasi Pentanahan: Pastikan pelindung kabel lapangan ditanahkan dengan benar pada titik pentanahan sistem yang ditentukan untuk mencegah kopling derau dan penurunan kualitas sinyal.
6. Pemasangan Manual Siaga (Opsional): Jika diperlukan kemampuan pengesampingan manual, sambungkan kabel unit Manual Siaga ke konektor Manual Siaga yang ditentukan pada papan FTA.

Rekomendasi Komisioning dan Pemeliharaan

1. Verifikasi Keluaran Loop: Lakukan pengujian loop sinyal dari stasiun operator untuk memverifikasi propagasi arus 4-20 mA yang akurat di seluruh 16 saluran.
2. Pengujian Pengalihan Redundansi: Untuk konfigurasi redundan, uji fungsi pengalihan otomatis antara prosesor MU-PAOY22 primer dan sekunder untuk memastikan kestabilan loop keluaran selama pengalihan.
3. Pemeriksaan Manual Siaga: Verifikasi kemampuan mempertahankan keluaran manual dengan mengaktifkan unit Manual Siaga dan memastikan level arus lapangan tetap stabil selama simulasi pemutusan prosesor.
4. Inspeksi Berkala: Periksa sambungan sekrup terminal secara berkala untuk memastikan kekencangannya dan periksa papan dari penumpukan debu atau paparan lingkungan.
