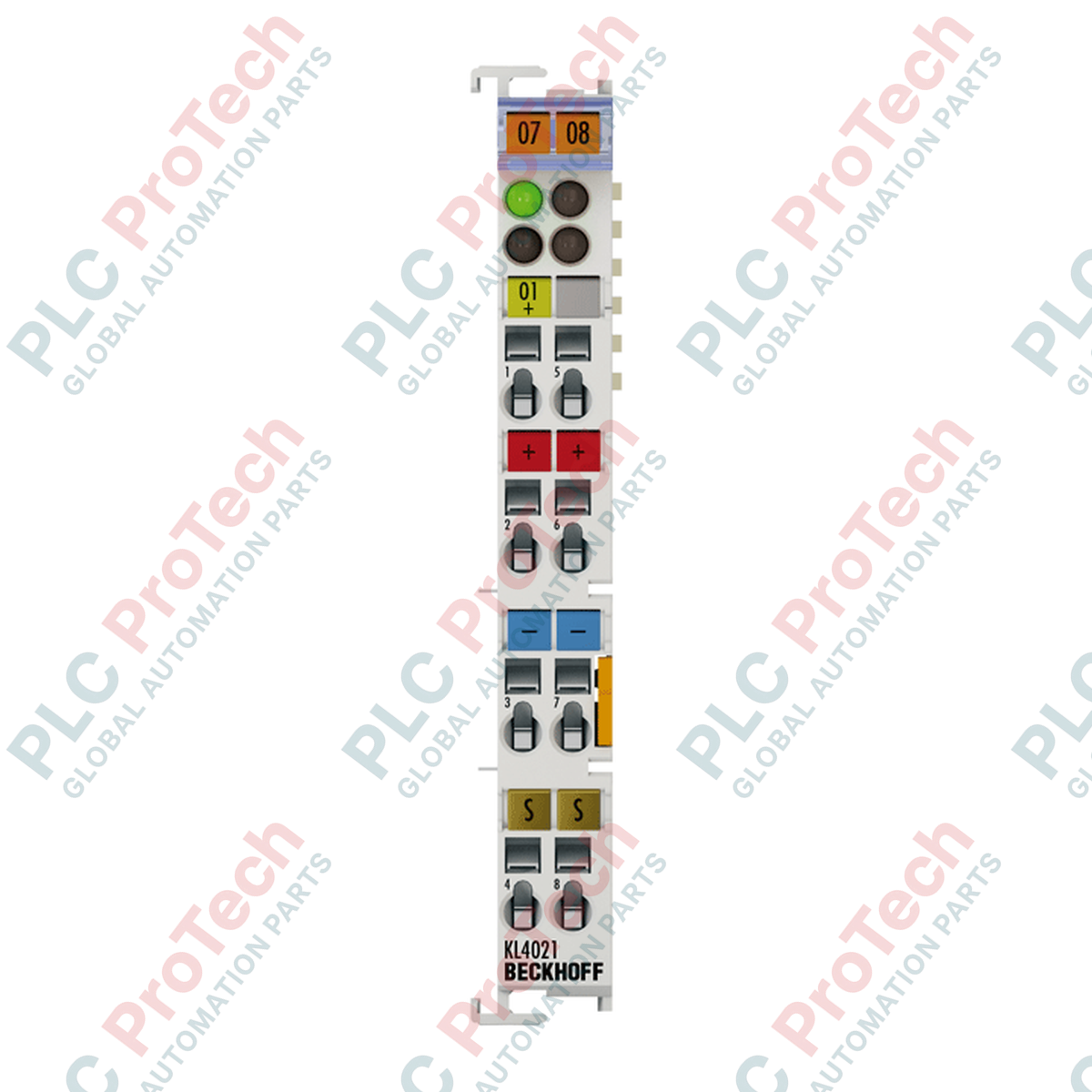

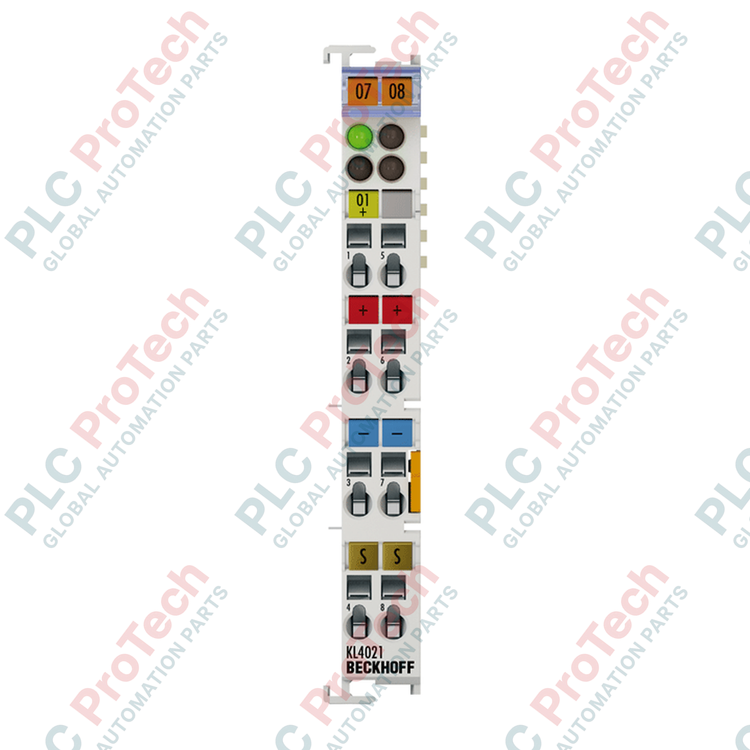

KL4021 | BECKHOFF | Terminal Output Analog 1 Saluran 4-20 mA

Ikhtisar Produk

 KL4021 (KL4021) adalah terminal keluaran analog 1 kanal presisi yang dirancang untuk sistem Beckhoff Bus Terminal, dengan menghasilkan sinyal arus standar 4 hingga 20 mA. Dirancang untuk pengendalian proses dengan keandalan tinggi, modul ini merupakan standar industri untuk menghubungkan katup proporsional, damper, dan inverter frekuensi pada instalasi pengolahan air, HVAC, dan pemrosesan kimia. Dengan resolusi 12 bit dan kesalahan keluaran rendah, kurang dari ±0,1 persen,  KL4021 memastikan pemosisian aktuator yang stabil dan dapat diulang. Desainnya yang tangguh semakin tervalidasi oleh berbagai sertifikasi kelautan (DNV GL) dan area berbahaya (ATEX/IECEx), menjadikannya pilihan serbaguna untuk lokasi industri darat maupun instalasi lepas pantai.

Konfigurasi Teknis

Arsitektur perangkat keras  KL4021 dioptimalkan untuk protokol K-bus, dengan teknologi koneksi 1 kabel ujung tunggal. Terminal ini memperoleh catu daya 24 VDC melalui kontak daya internal, tetapi secara opsional mendukung pengoperasian 15 VDC jika digunakan dengan terminal catu daya KL9515 untuk kebutuhan khusus yang hemat energi atau sistem lama. Modul ini menyediakan isolasi listrik 500 V antara logika K-bus internal dan tegangan sinyal lapangan, sehingga melindungi pengendali utama dari lonjakan listrik di sisi lapangan. Citra proses disajikan sebagai nilai data 1 x 16 bit, dan unit ini dirancang untuk pengoperasian "plug-and-play", tanpa memerlukan pengalamatan perangkat keras yang rumit atau pengaturan konfigurasi manual.

Spesifikasi Teknis

FAQ Teknis

Apakah KL4021 dapat digunakan untuk aplikasi 0-20 mA?

 KL4021 dioptimalkan secara perangkat keras untuk 4-20 mA guna menyediakan pemantauan "live-zero". Untuk aplikasi yang secara khusus memerlukan 0-20 mA, Anda harus memilih KL4011. Penggunaan KL4021 untuk 0-20 mA akan menyebabkan ketidakmampuan menghasilkan sinyal di bawah 4 mA.

Berapa jarak maksimum yang dapat ditempuh sinyal arus?

Karena sinyal 4-20 mA merupakan loop arus, sinyal ini sangat tahan terhadap penurunan tegangan dan EMI. Jaraknya terutama dibatasi oleh resistansi total loop; selama resistansi total (kabel + aktuator) tetap di bawah 500 Ohm, terminal akan mempertahankan akurasi yang ditentukan hingga beberapa ratus meter.

Bagaimana resolusi 12 bit dan citra proses 16 bit berinteraksi?

Nilai keluaran 12 bit dipetakan ke dalam kata data 16 bit K-bus. Biasanya, nilainya disejajarkan ke kiri. Dalam program PLC, Anda akan menskalakan variabel proses (misalnya, 0-100%) ke rentang digital yang sesuai (biasanya 0 hingga 32767 atau 4095, bergantung pada konfigurasi) untuk mengendalikan keluaran.

Panduan Rekayasa & Instalasi

• Pelindung untuk Presisi: Meskipun 4-20 mA bersifat tangguh, untuk akurasi tertinggi (terutama di lingkungan maritim atau zona Ex), gunakan kabel pasangan terpilin berpelindung (STP). Hubungkan pelindung hanya pada satu ujung—biasanya pada batang pembumian kabinet kontrol—untuk mencegah loop pembumian menimbulkan pergeseran sinyal.

• Pencocokan Beban: Pastikan impedansi masukan aktuator Anda tidak melebihi 500 Ohm. Jika beban terlalu tinggi, terminal tidak akan mampu mengalirkan 20 mA penuh, sehingga menghasilkan keluaran "jenuh" yang tidak sesuai dengan perintah PLC Anda.

• Stabilitas Catu Daya: Meskipun terminal dapat beroperasi pada 24 VDC melalui kontak daya, pastikan catu daya Anda memiliki margin yang memadai.  KL4021 mengonsumsi sekitar 30 mA ditambah arus loop aktual (hingga 20 mA). Pada rangkaian terminal yang besar, hitung total arus untuk memastikan kontak daya bus coupler (maks. 10 A) tidak kelebihan beban.

• Pemasangan di Area Berbahaya: Untuk kepatuhan terhadap ATEX/IECEx Zona 2,  KL4021 harus dipasang dalam penutup yang memberikan perlindungan minimal IP54. Pastikan semua pengkabelan diamankan dari pemutusan yang tidak disengaja, sesuai dengan persyaratan keselamatan "Ex nA" dan "Ex ec".
