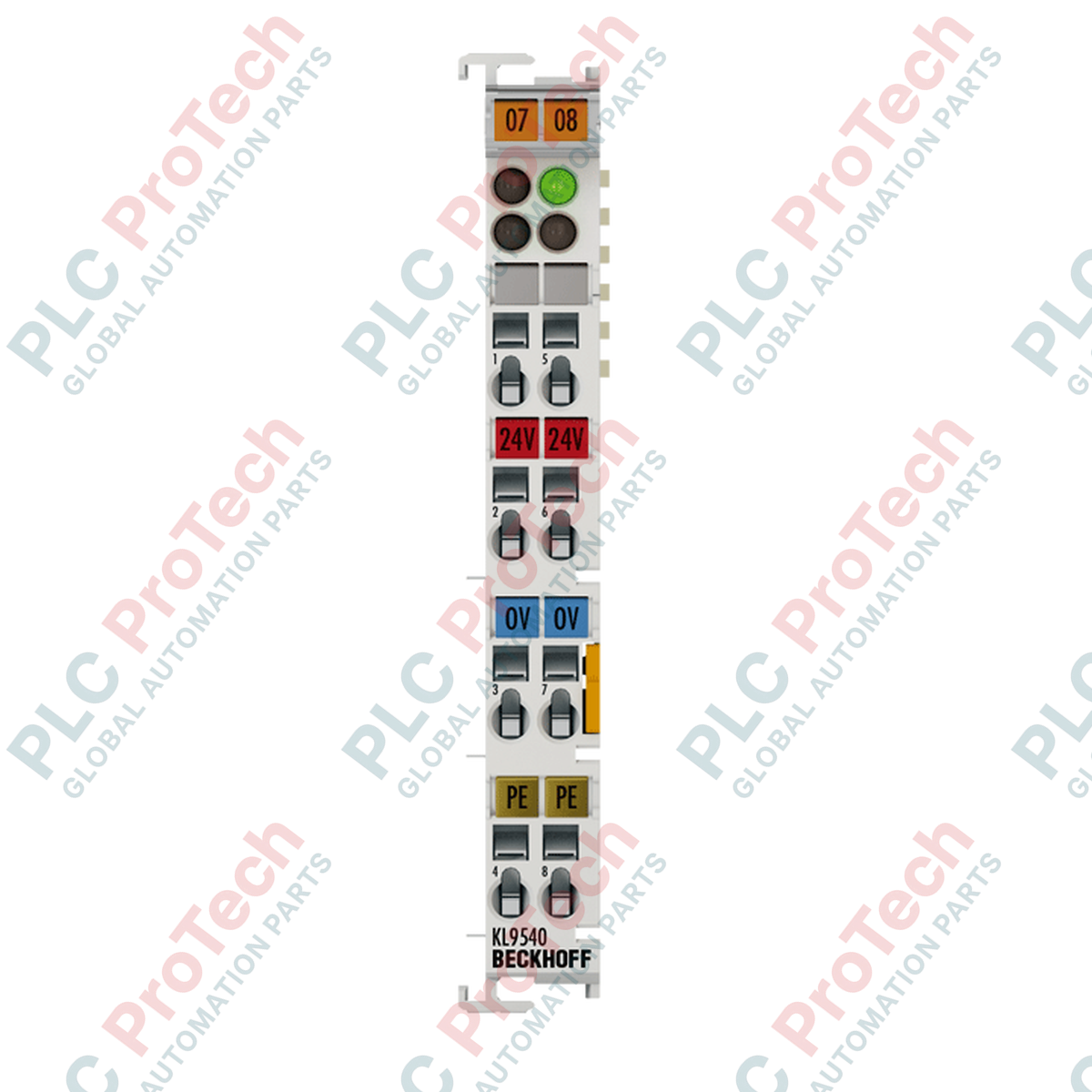

KL9540 BECKHOFF Terminal Sistem Filter Lonjakan 24 VDC

Ikhtisar Produk

KL9540 (KL9540) adalah terminal sistem khusus yang dirancang untuk memberikan perlindungan canggih pada pasokan lapangan dalam blok Terminal Bus Beckhoff. Berfungsi sebagai filter lonjakan berkecepatan tinggi, modul ini dirancang untuk melindungi komponen elektronik sensitif dari transient tegangan lebih dan gangguan frekuensi tinggi yang ada pada jalur daya lapangan 24 VDC. Dalam sektor industri berat seperti minyak dan gas, rekayasa kelautan, dan pembangkit listrik, gangguan listrik dan lonjakan dapat menyebabkan kegagalan perangkat keras yang parah atau kerusakan sinyal. KL9540 berperan sebagai garis pertahanan penting, menstabilkan potensial lapangan dan memastikan operasi andal modul I/O hilir, sehingga meminimalkan waktu henti yang tidak direncanakan dan memperpanjang umur peralatan.

Konfigurasi Teknis (Penjelasan Mendalam)

KL9540 berfungsi sebagai node pengkondisian daya antara sumber daya dan kontak lapangan. Modul ini mendukung arus nominal yang kuat hingga 10 A, sehingga mampu menangani beban signifikan di seluruh segmen terminal yang besar. Berbeda dengan terminal feed-in standar, KL9540 mengintegrasikan rangkaian filtrasi khusus dan koneksi PE (Protective Earth) yang didedikasikan untuk mengalihkan energi lonjakan dengan aman ke tanah.

Modul ini dikemas dalam cangkang polikarbonat kompak berukuran 12 mm dan dilengkapi dengan sistem koneksi slot ganda dan kunci standar Beckhoff untuk pemasangan berdampingan yang mulus. Mendukung pengkabelan plug-in (kompatibel seri KS) dan menggunakan terminal penggerak pegas, yang memberikan ketahanan getaran superior dibandingkan terminal sekrup tradisional—suatu keharusan untuk lingkungan bersertifikasi DNV GL dan ATEX tempat modul ini sering digunakan.

Spesifikasi Teknis

FAQ Teknis

Di mana sebaiknya KL9540 ditempatkan dalam segmen Terminal Bus?

Untuk perlindungan maksimal, KL9540 harus dipasang di hulu modul I/O yang ingin dilindungi. Biasanya ditempatkan segera setelah bus coupler atau terminal feed daya untuk memfilter pasokan lapangan sebelum mencapai modul digital atau analog yang sensitif.

Apakah KL9540 melindungi komunikasi K-bus?

Tidak. KL9540 dirancang khusus untuk memfilter pasokan lapangan (kontak daya). Modul ini tidak memfilter komunikasi logika internal K-bus. Perlindungan untuk daya logika biasanya ditangani oleh filtrasi internal bus coupler atau filter sisi logika terpisah.

Apakah modul ini dapat digunakan di lokasi berbahaya?

Ya. Modul ini memiliki tanda ATEX (II 3 G Ex nA IIC T4 Gc), yang mengizinkan penggunaannya di area berbahaya Zona 2 di mana atmosfer eksplosif tidak mungkin terjadi tetapi harus diperhitungkan.

Panduan Rekayasa & Instalasi

• Terminasi PE: Koneksi Protective Earth (PE) sangat penting untuk kinerja filter lonjakan. Pastikan koneksi impedansi rendah ke rel DIN. Rel DIN 35 mm harus di-grounding dengan benar ke bar bumi utama kabinet agar filter dapat membuang transient secara efektif.

• Pengupasan dan Terminasi: Gunakan obeng kepala datar standar untuk menggerakkan terminal pegas. Pastikan panjang pengupasan 8 hingga 9 mm. Untuk konduktor fleksibel, sangat disarankan menggunakan ferrule (f) untuk mencegah serabut terurai dan memastikan koneksi kedap gas di bawah kondisi getaran tinggi.

• Batas Arus: Meskipun modul ini berperingkat 10 A, selalu hitung total beban simultan dari modul hilir. Jika total arus melebihi 10 A, terminal feed daya tambahan harus diintegrasikan ke dalam rakitan bus.

Keunggulan Rekayasa

KL9540 menonjol karena sertifikasi multi-industri, khususnya DNV GL untuk aplikasi maritim dan ATEX untuk lingkungan eksplosif. Cangkang polikarbonatnya tidak hanya tahan lama tetapi juga tahan api. Penyertaan LED sinyal memberikan umpan balik diagnostik visual langsung tentang status pasokan lapangan. Dengan mematuhi EN 61000-6-2/4, modul ini menjamin sistem otomasi tetap sesuai dengan direktif EMC yang ketat, menjadikannya komponen "ketenangan pikiran" untuk proyek industri B2B kompleks di mana stabilitas listrik tidak dapat ditawar.
