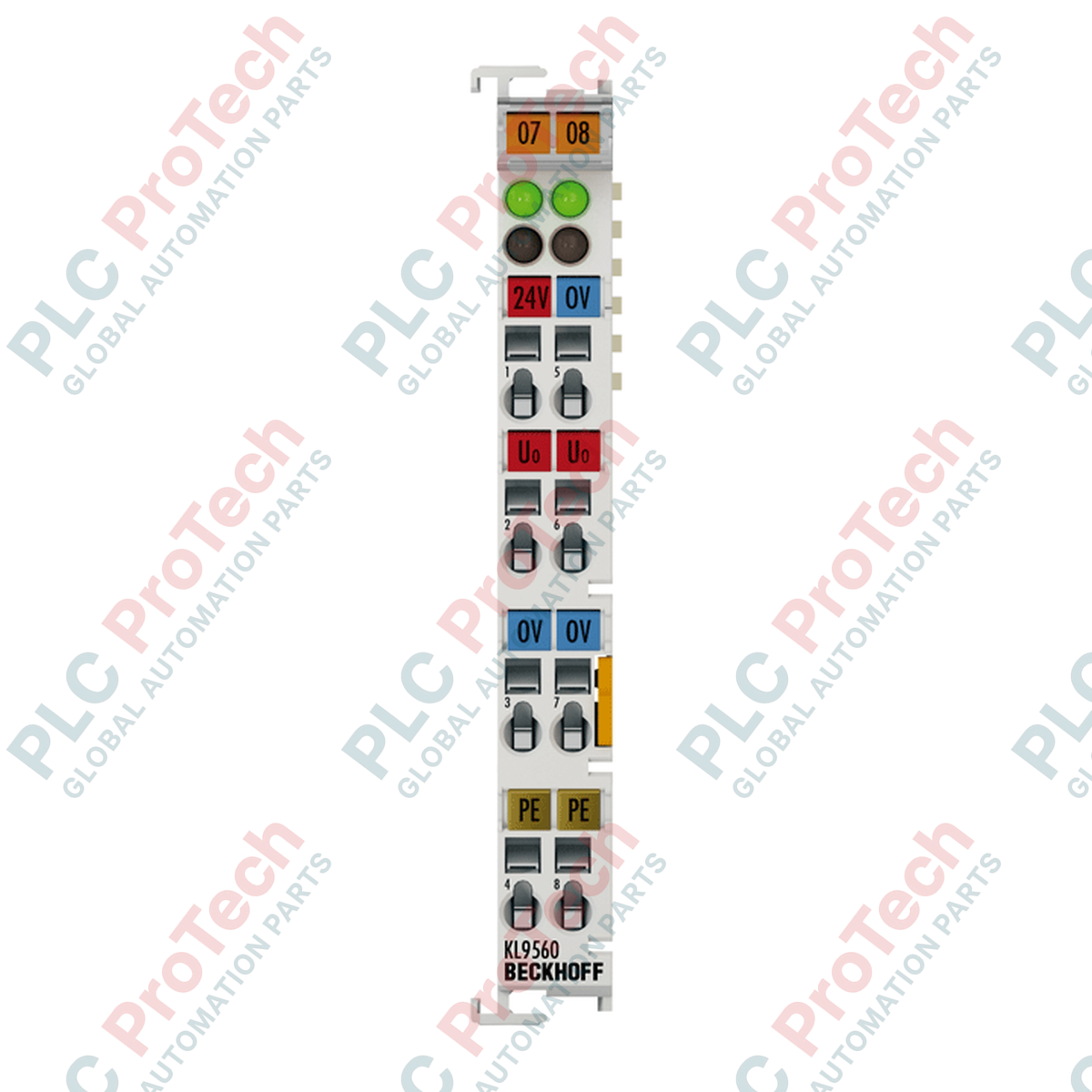

KL9560 | BECKHOFF | Terminal Unit Catu Daya 24 VDC / 24 VDC

Ikhtisar Produk

 KL9560 (KL9560) adalah terminal unit catu daya khusus yang dirancang untuk menyediakan keluaran 24 VDC terisolasi dari masukan 24 VDC standar dalam sistem Beckhoff Bus Terminal. Tidak seperti terminal suplai daya standar yang hanya meneruskan tegangan medan,  KL9560 menggunakan konverter DC/DC berkualitas tinggi untuk menghasilkan sumber tegangan yang terisolasi secara galvanis. Modul ini penting untuk memasok daya ke sensor analog yang sensitif, transduser pengukuran berpresisi tinggi, atau perangkat elektronik khusus yang memerlukan suplai tegangan “bersih”, bebas dari derau listrik dan loop arde yang umum terjadi pada kontak daya industri utama. Dengan tegangan isolasi AC 1.500 V antara medan dan K-bus, modul ini memastikan perlindungan maksimum bagi logika kontrol pusat.

Konfigurasi Teknis

Arsitektur perangkat keras  KL9560 dioptimalkan untuk stabilitas dan visibilitas diagnostik. Modul ini menyediakan arus keluaran hingga 0,1 A, dengan perlindungan hubung singkat penuh serta kemampuan mulai ulang otomatis setelah gangguan diatasi. Keunggulan teknis utamanya adalah integrasi diagnostik ke dalam citra proses, sehingga pengontrol dapat memantau kondisi suplai terisolasi secara waktu nyata. Unit ini mencapai efisiensi sekitar 85% dan ditempatkan dalam wadah polikarbonat kompak berukuran 12 mm. Modul ini disertifikasi untuk aplikasi kelautan yang menuntut (DNV GL) dan area berbahaya (ATEX), sehingga menjadi pilihan andal untuk platform lepas pantai dan lingkungan pemrosesan bahan kimia yang memerlukan integritas sinyal sebagai persyaratan keselamatan.

Spesifikasi Teknis

Tanya Jawab Teknis

Mengapa menggunakan KL9560, bukan terminal suplai daya standar?

Terminal suplai daya standar (seperti KL9100) berbagi arde dan potensial listrik yang sama dengan semua modul lain pada rel daya.  KL9560 menyediakan rangkaian 24 VDC terpisah dan terisolasi. Hal ini penting saat menggunakan sensor yang sensitif terhadap perbedaan potensial arde atau derau pensaklaran frekuensi tinggi dari penggerak motor di dekatnya.

Apa yang terjadi jika arus keluaran 0,1 A terlampaui?

Terminal ini tahan terhadap hubung singkat. Jika arus mencapai sekitar 0,15 A, modul akan mati untuk melindungi konverter DC/DC internalnya. Setelah beban berlebih atau hubung singkat dihilangkan,  KL9560 akan memulai ulang secara otomatis dan memulihkan keluaran 24 VDC.

Apakah saya dapat memantau status daya dari PLC?

Ya.  KL9560 menyediakan data diagnostik langsung dalam citra proses. Hal ini memungkinkan PLC mendeteksi hilangnya tegangan keluaran atau kondisi gangguan, lalu memicu alarm atau rutinitas kondisi aman.

Panduan Rekayasa & Instalasi

• Perhitungan Beban: Pastikan total konsumsi arus perangkat yang terhubung tidak melebihi 100 mA (0,1 A). Terminal ini dirancang untuk daya tingkat sinyal (sensor, enkoder, relai kecil), bukan untuk aktuator atau katup berdaya tinggi.

• Pembumian untuk Isolasi: Untuk mempertahankan manfaat isolasi galvanis 500 V,  jangan menjembatani 0V keluaran  KL9560 kembali ke 0V sistem utama. Tindakan tersebut akan meniadakan isolasi listrik dan dapat memasukkan kembali derau yang dirancang untuk diblokir oleh terminal ini.

• Kepatuhan Area Berbahaya: Untuk instalasi ATEX Zona 2 (Ex nA), pastikan modul dipasang dalam selungkup berperingkat IP54. Periksa bahwa semua sambungan terminal dikencangkan dan gunakan selongsong ujung untuk kabel serabut guna mencegah percikan akibat getaran.

• Presisi Pengkabelan: Gunakan terminal berpegas untuk sambungan yang tahan getaran. Panjang pengupasan yang diperlukan adalah 8 hingga 9 mm. Untuk aplikasi analog, gunakan kabel berpelindung untuk tegangan keluaran dan hubungkan pelindung ke arde pada satu titik guna memastikan rasio sinyal terhadap derau yang setinggi mungkin.
